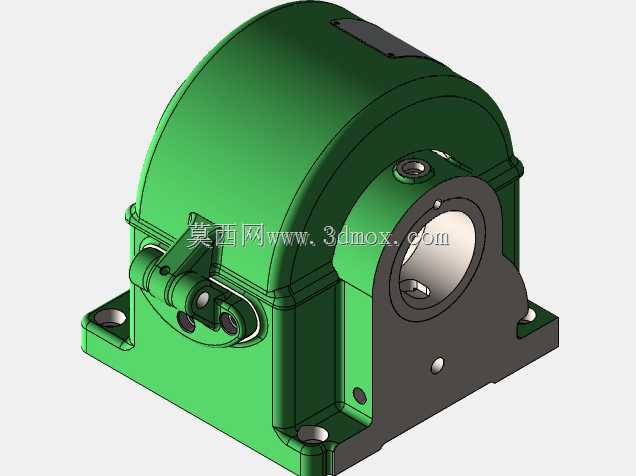

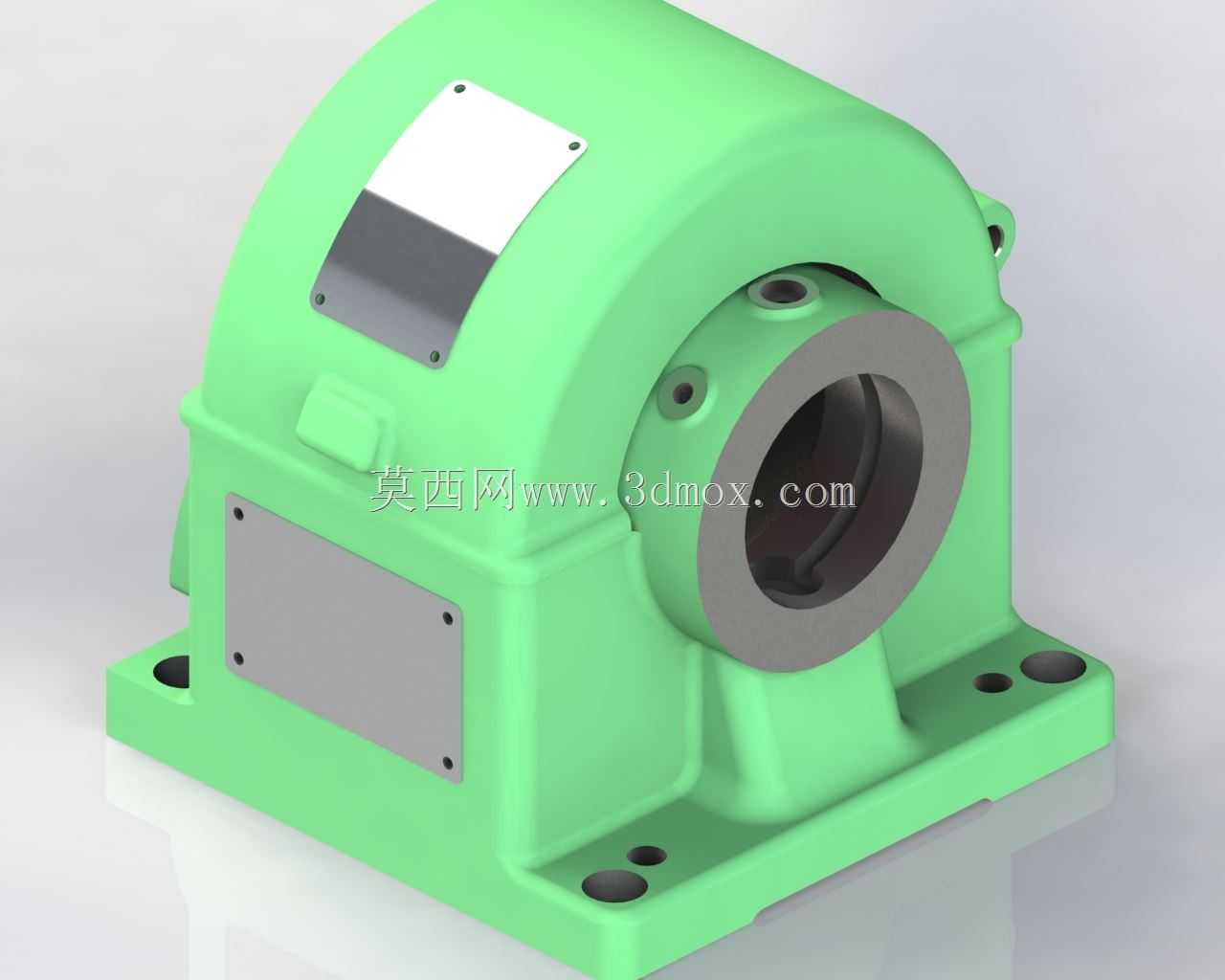

TV-16车床主轴箱壳体结构设计

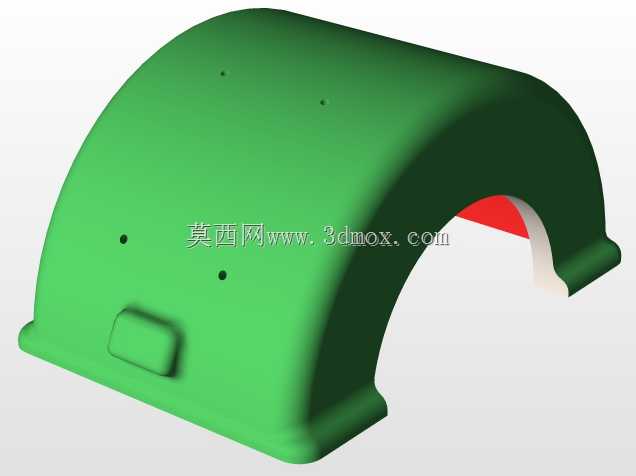

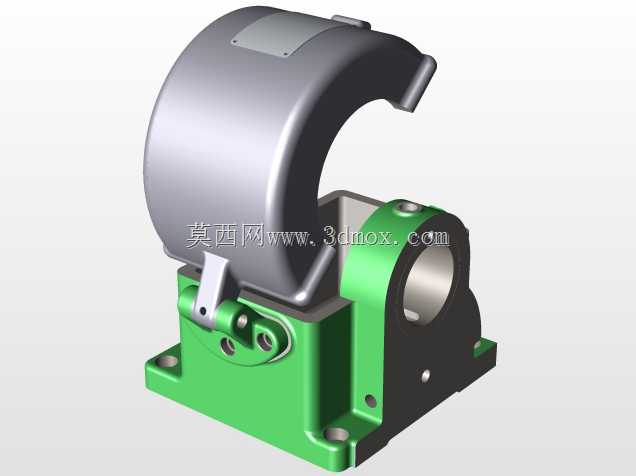

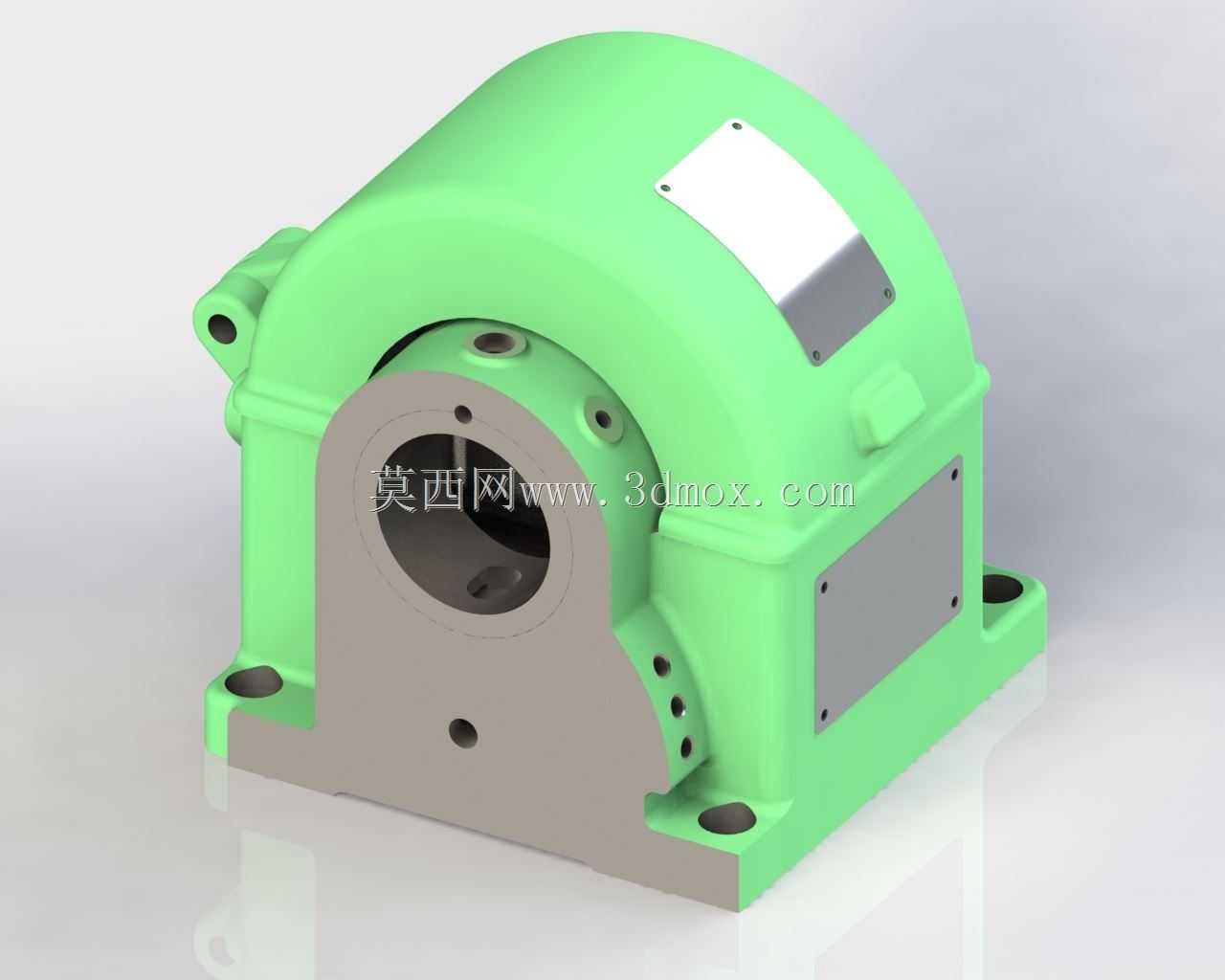

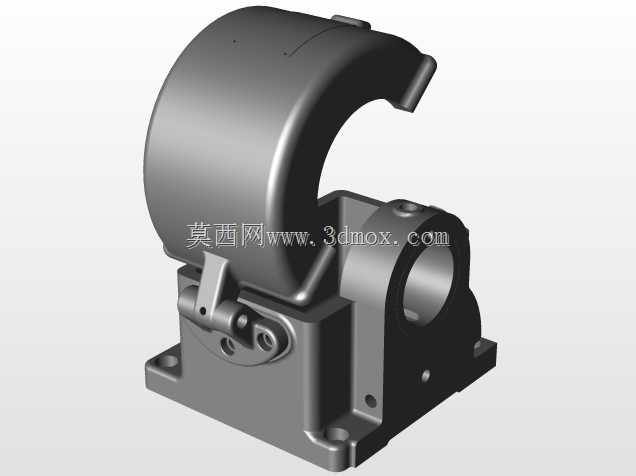

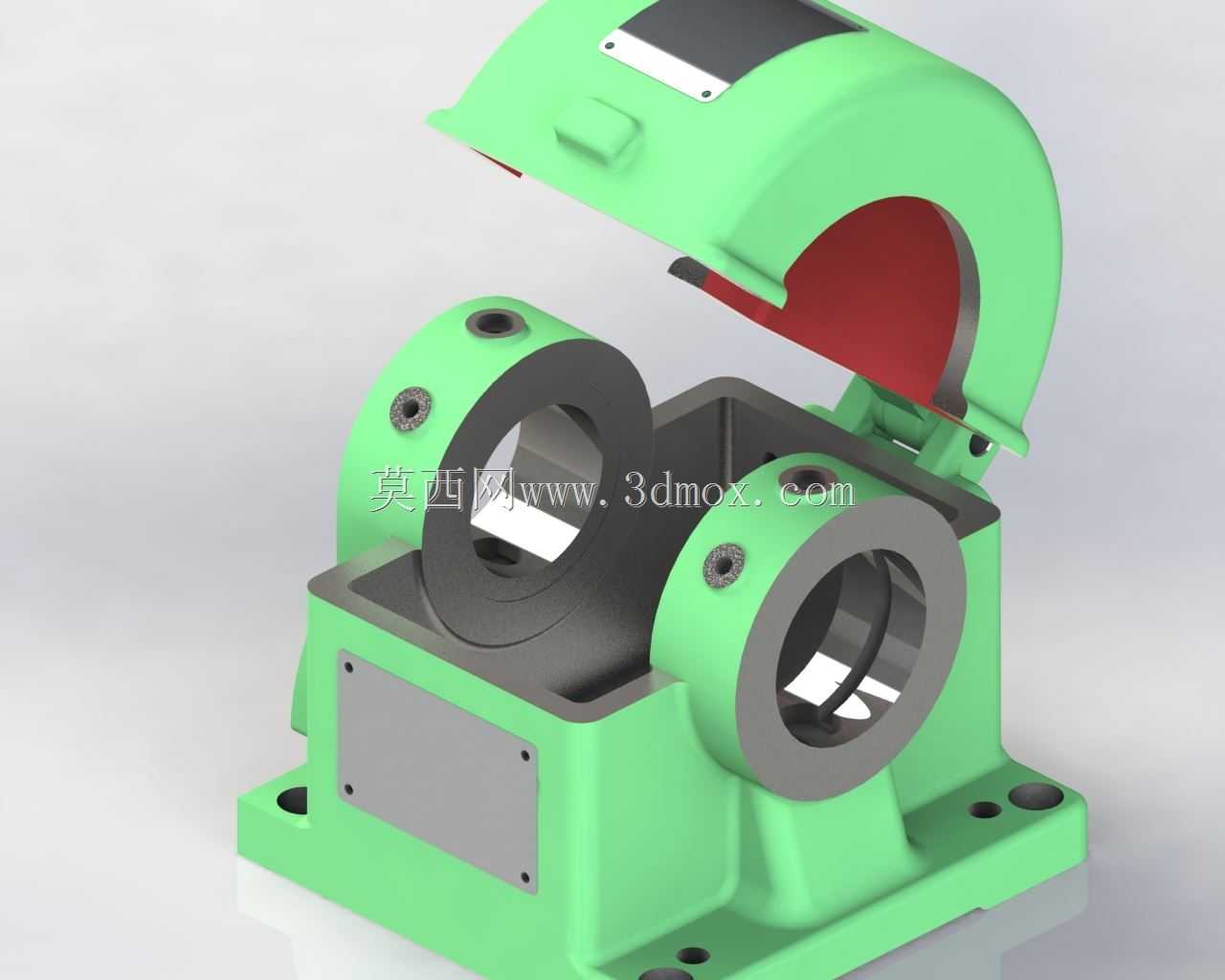

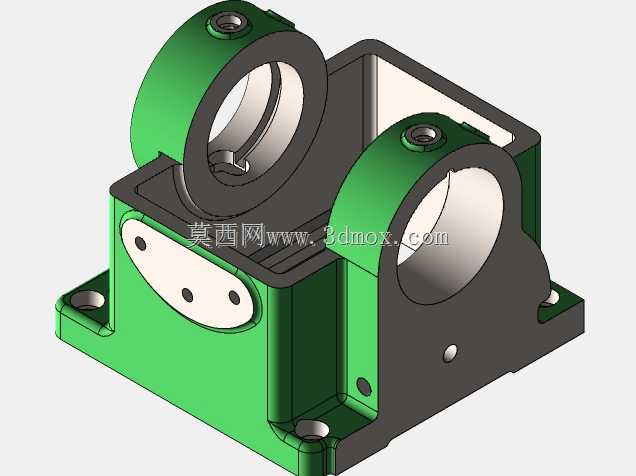

这款主轴箱是TV-16系列轻型车床的核心承载与传动集成部件，在普通小型车床的加工场景中承担着核心动力传递、主轴支撑与转速切换的关键作用，主要适配小型零件的车削加工场景，常见于五金加工小作坊、职业院校机加工实训车间、小型机械维修站点的台式车床配置，能够为车削外圆、内孔、端面、螺纹等常规车削工序提供稳定的主轴回转支撑与传动变速基础。从实际用途来看，该部件作为车床床头部分的核心壳体，内部需要容纳主轴组件、变速齿轮组、传动轴、轴承以及润滑结构，外部需要衔接车床床身的安装基准面，同时预留操作手柄的伸出位置、润滑注油位置、密封端盖的安装位置，是整合整个主轴传动系统的载体，其结构刚度直接决定车床加工时的主轴回转精度，进而影响工件的加工表面质量与尺寸稳定性。从功能特性来看，该壳体采用一体化铸造成型的结构设计，主体为圆弧过渡的箱型结构，底部设置带安装孔的水平安装底座，底座上的多个沉孔用于和床身的安装基面通过螺栓刚性连接，保证箱体和床身的装配精度，避免加工过程中出现箱体位移或振动。箱体朝向主轴输出的一侧设置大直径的主轴安装孔位，孔位周边预留了端盖连接的螺纹孔，用于安装主轴轴承端盖、密封件，保证主轴回转的同轴度；箱体侧面与顶面预留了多个观察窗与盖板安装位，既可以用于装配内部齿轮、轴系零件时的操作，也可以在后期设备维护时方便检查内部齿轮啮合情况、更换润滑油、调整齿轮间隙，顶面的铭牌安装位用于标注车床转速参数、润滑提示等信息。从设计思路来看，整个壳体在保证结构刚度的前提下做了轻量化的圆弧过渡设计，避免直角结构带来的应力集中问题，铸造时的壁厚均匀控制，既减少铸造缺陷的产生，也能避免壁厚差异过大导致的铸件变形；所有安装孔位的位置都严格匹配内部轴系的中心距要求，保证齿轮啮合的侧隙符合设计标准，底座的安装平面经过铣削加工，保证和床身贴合的平面度，减少装配时的调整工作量。从安装边界来看，该主轴箱的底部安装面为水平矩形结构，四个角位的安装孔中心距匹配TV-16车床床身的床头安装位尺寸，主轴输出孔的中心高对应车床的中心高参数，保证车削时工件的回转中心和床身导轨平行，箱体的整体外廓尺寸紧凑，不会占用过多的床身安装空间，同时预留了足够的内部空间容纳变速传动组件，兼顾了结构紧凑性与内部装配的操作便利性，壳体上的多个小孔用于安装定位销、油杯、紧固件，满足装配与日常维护的使用需求。
