简易框架式木工切割台锯结构设计

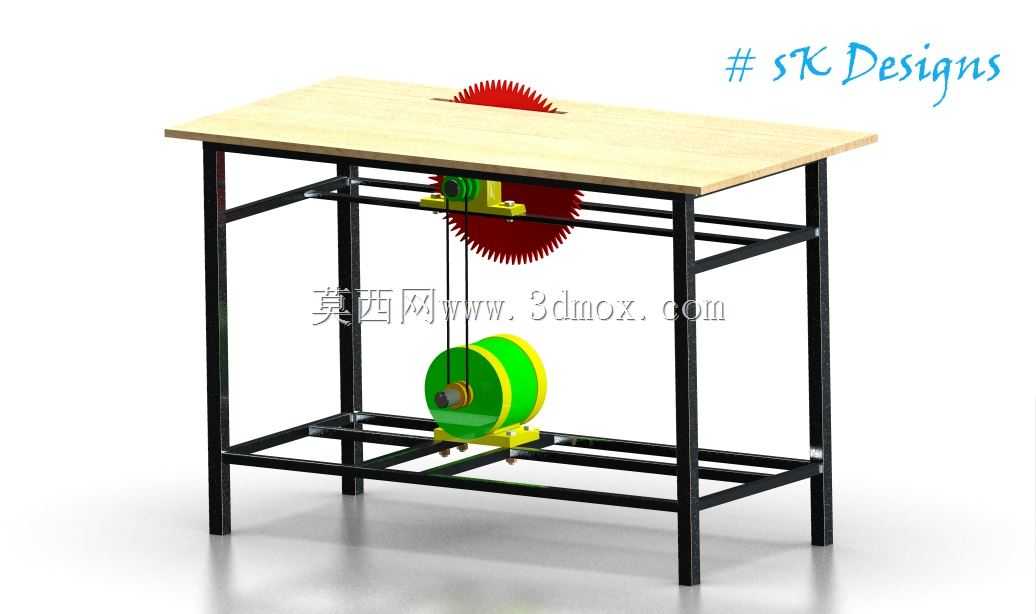

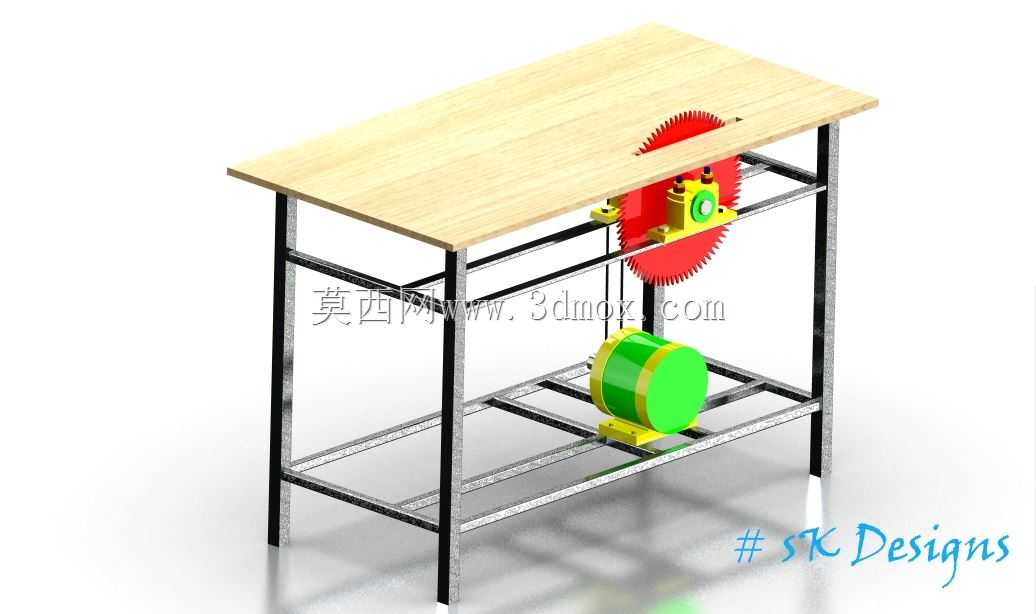

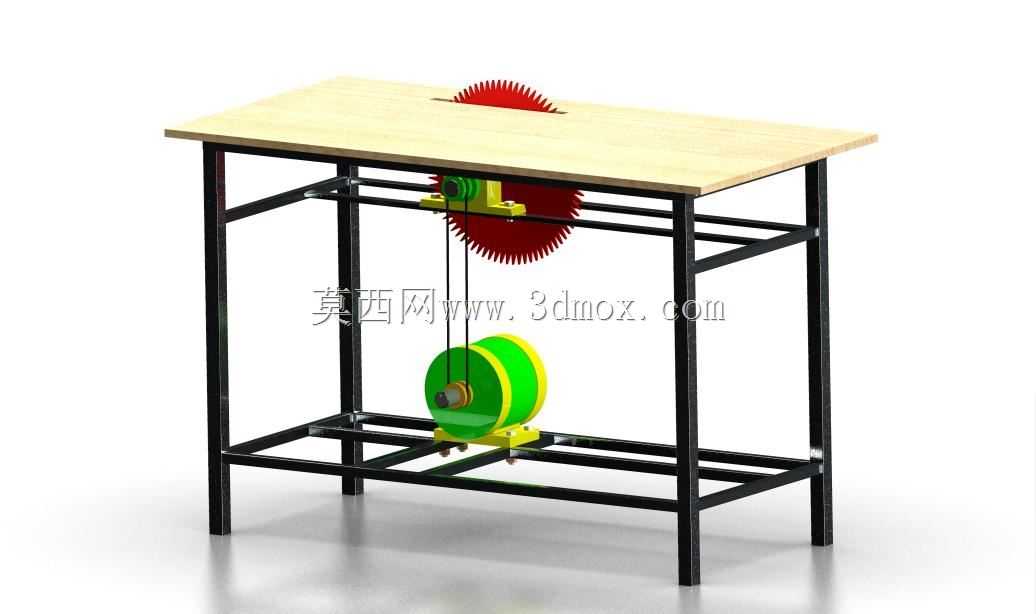

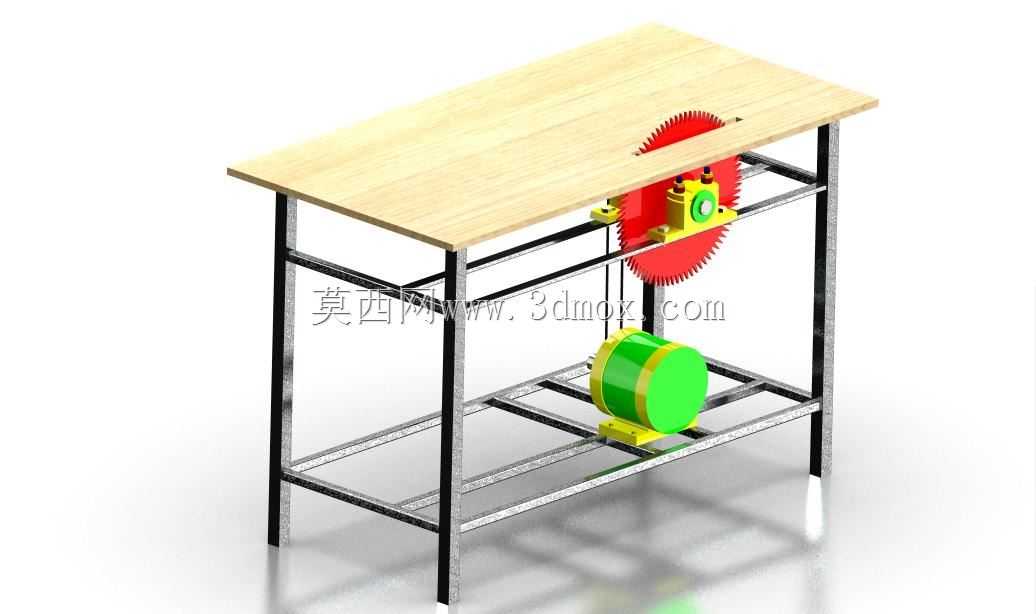

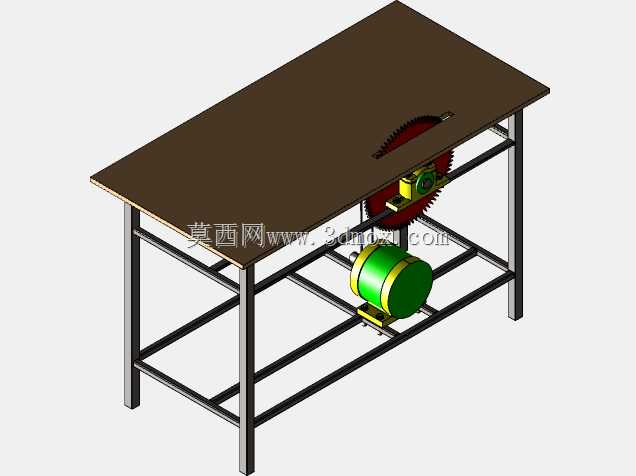

这款台式锯床主要面向小型木工加工作业场景，适配个体木工工坊、家装现场作业、教学实训操作以及小型家具定制作坊的日常木料切割需求，可完成实木方料、人造板材、细木条等常见木质材料的直向锯切作业，也可通过调整靠尺辅助完成定尺断料、开料等常规加工工序，能够替代传统手持电锯完成精度要求更高、作业稳定性更好的切割操作，降低手持作业的安全风险与加工误差。设备整体采用框架式落地结构，上部为平整的木质工作台面，作为木料推送的操作承载面，台面预留锯片伸出槽口，保证锯片上部切割区域完全露出，同时槽口宽度控制在合理范围，避免木料推送过程中出现卡滞、边角下陷的问题。下部支撑采用方管焊接成型的立式机架，四条竖直支腿搭配多层横向、斜向加强撑杆，既保证整体结构的承重能力，避免作业过程中出现机架晃动、台面偏移的问题，也为下部传动机构预留了充足的安装空间。传动系统采用下置式布局，动力单元固定在机架下部的安装托架上，通过皮带传动将动力传递至上部锯片主轴，这种布局一方面可以降低设备整体重心，提升作业时的稳定性，另一方面可以将动力源与上部操作区域隔离，减少木屑、粉尘对动力部件的侵入，延长部件使用寿命，同时皮带传动具备一定的过载缓冲能力，遇到木料卡滞时可通过皮带打滑保护核心部件不受硬性冲击损伤。锯片采用外露式作业设计，上部伸出台面的高度可根据切割木料的厚度进行调整，适配不同厚度规格的木料加工需求，锯片两侧的机架位置预留了防护附件安装位，可根据使用需求加装锯片防护罩、分料刀等安全配件，进一步提升作业安全性。设备整体外形尺寸适配常规小型作业空间的摆放需求，支腿底部预留了脚垫安装孔位，可通过调节脚垫高度保证台面在不平整地面上也能保持水平状态，机架下部的层架结构除了固定传动部件外，也可作为临时置物空间放置常用加工工具、备用配件等。整体设计结构简洁，零部件加工难度低，装配逻辑清晰，既适合作为小型木工加工的实用作业设备，也可作为机械结构教学、简易木工设备改装的参考结构，所有传动部件的安装位置都预留了调整余量，可根据实际使用需求更换不同规格的动力单元、不同直径的锯片，拓展设备的加工适用范围。
