离心式流体输送半开式叶轮结构设计

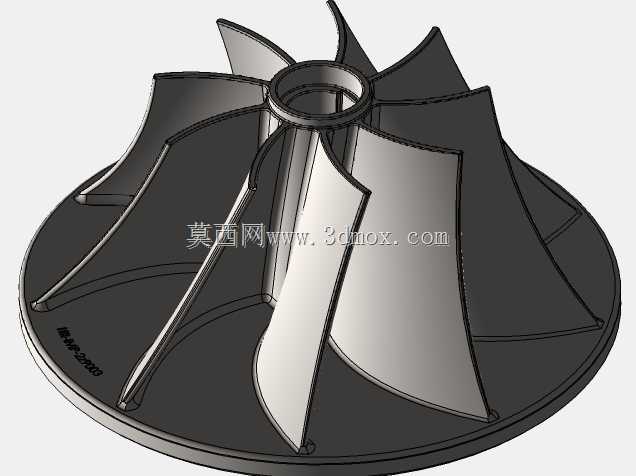

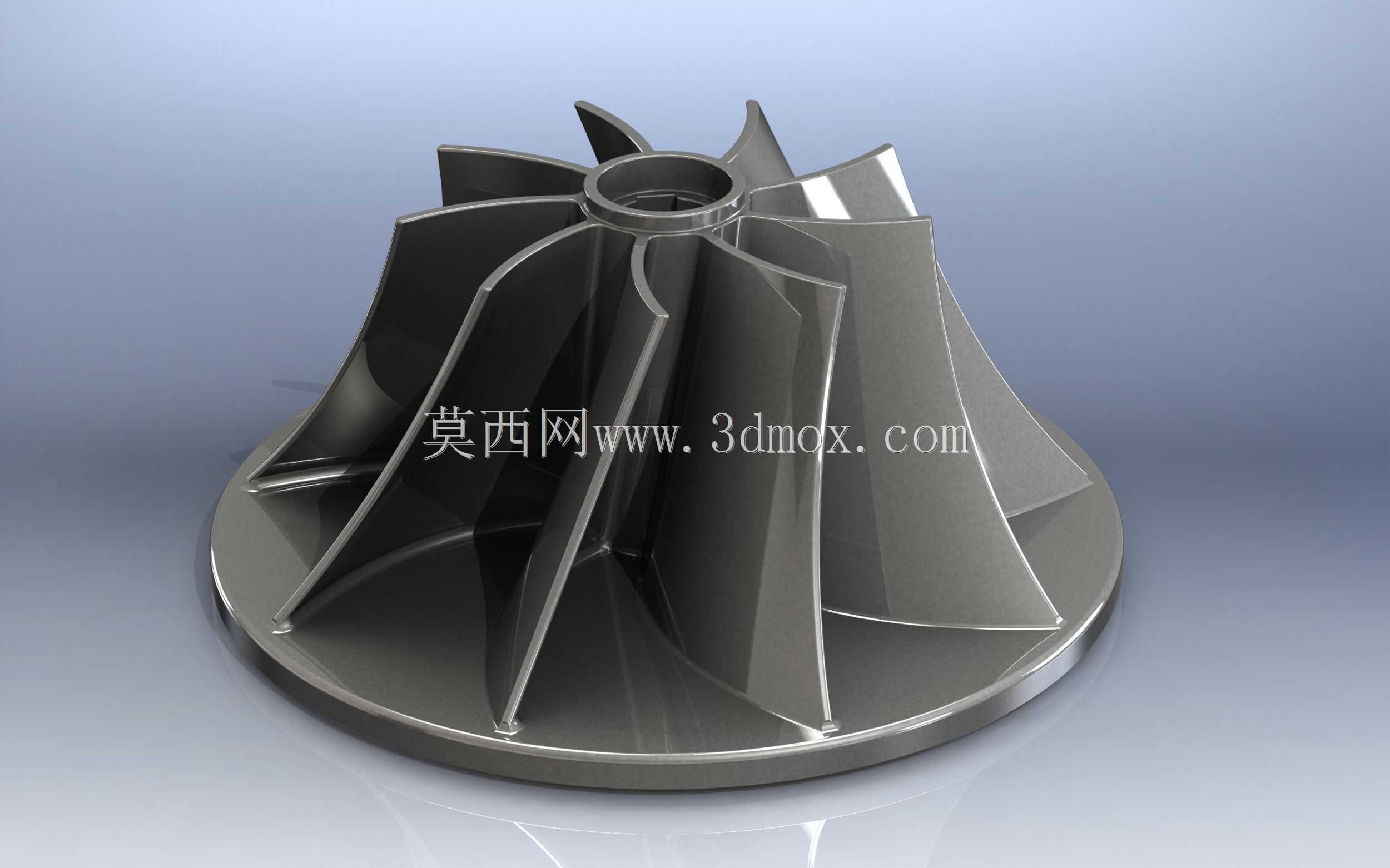

该叶轮作为离心式流体输送设备的核心过流做功部件，广泛适配于中小型离心通风机、低压离心水泵、微型涡轮增压器以及工业吸尘设备的动力端，在民用暖通送风、工业循环输水、小型动力增压、工况粉尘抽吸等场景中承担能量转换的核心作用，其运行状态直接决定整套流体设备的输送效率、运行噪音与工况稳定性。从功能特性来看，该叶轮采用半开式径向扭曲叶片设计，叶片沿轮毂中心呈放射状均匀排布，叶片型线经过流体力学优化，能够在高速旋转过程中持续对进入叶轮流道的介质施加离心作用力，将叶轮旋转的机械能高效转化为介质的压力能与动能，半开式结构相比闭式叶轮具备更强的介质通过性，可适配含少量细小固体颗粒的输送介质，不易发生流道堵塞故障，同时相比全开式叶轮具备更高的容积效率，能够减少介质在叶片侧隙的泄漏损失。从设计思路来看，该叶轮采用一体化圆盘基座与中心轮毂的连接结构，中心轮毂设置有标准轴孔与定位止口，能够与配套的驱动电机输出轴实现精准同轴配合，安装时可通过轴端锁紧结构实现轴向定位，避免高速旋转过程中出现轴向窜动；叶片与基座圆盘采用圆角过渡连接，既能够降低介质在流道转角处的湍流损失，提升整体运行效率，也能够有效分散叶片根部的应力集中，提升叶轮整体的结构强度，适配最高每分钟数千转的连续运行工况。从安装边界来看，该叶轮的整体外轮廓为规则回转体结构，基座圆盘的外圆为整机蜗壳的配合边界，安装时需保证叶轮外圆与蜗壳内壁保持均匀的设计间隙，既避免旋转过程中出现动静部件刮擦，也能减少间隙处的介质回流损失；中心轴孔的尺寸与配套驱动轴的直径采用过渡配合公差，能够保证动力传递的同轴度，降低运行过程中的振动与噪音，整体轴向尺寸紧凑，可适配小安装空间的紧凑型流体设备，无需额外加装复杂的连接转接部件即可完成装配。
