单电机带式斜面研磨磨床结构设计

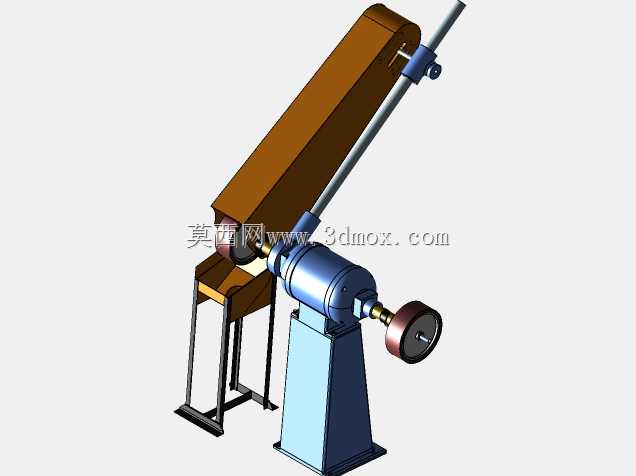

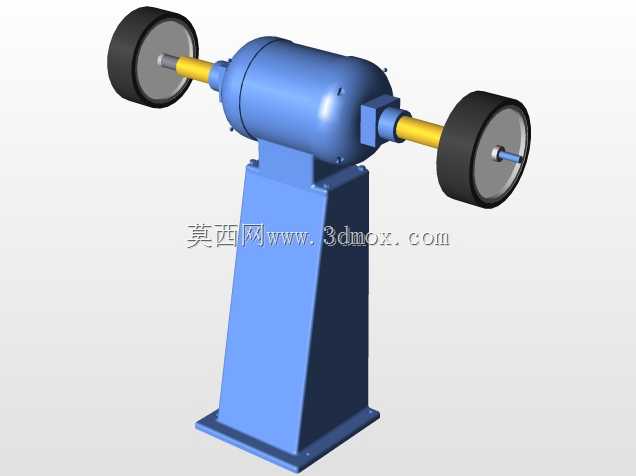

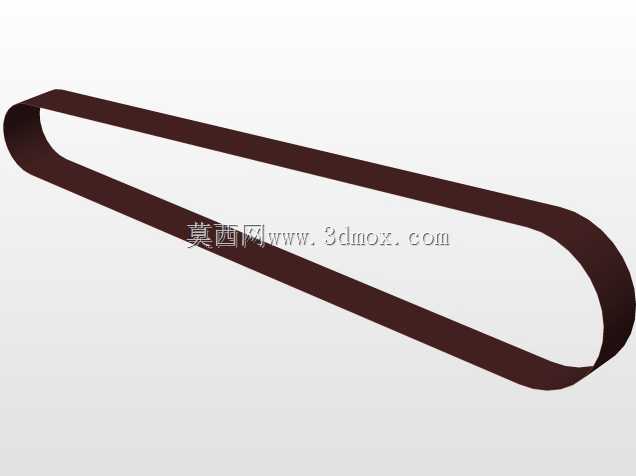

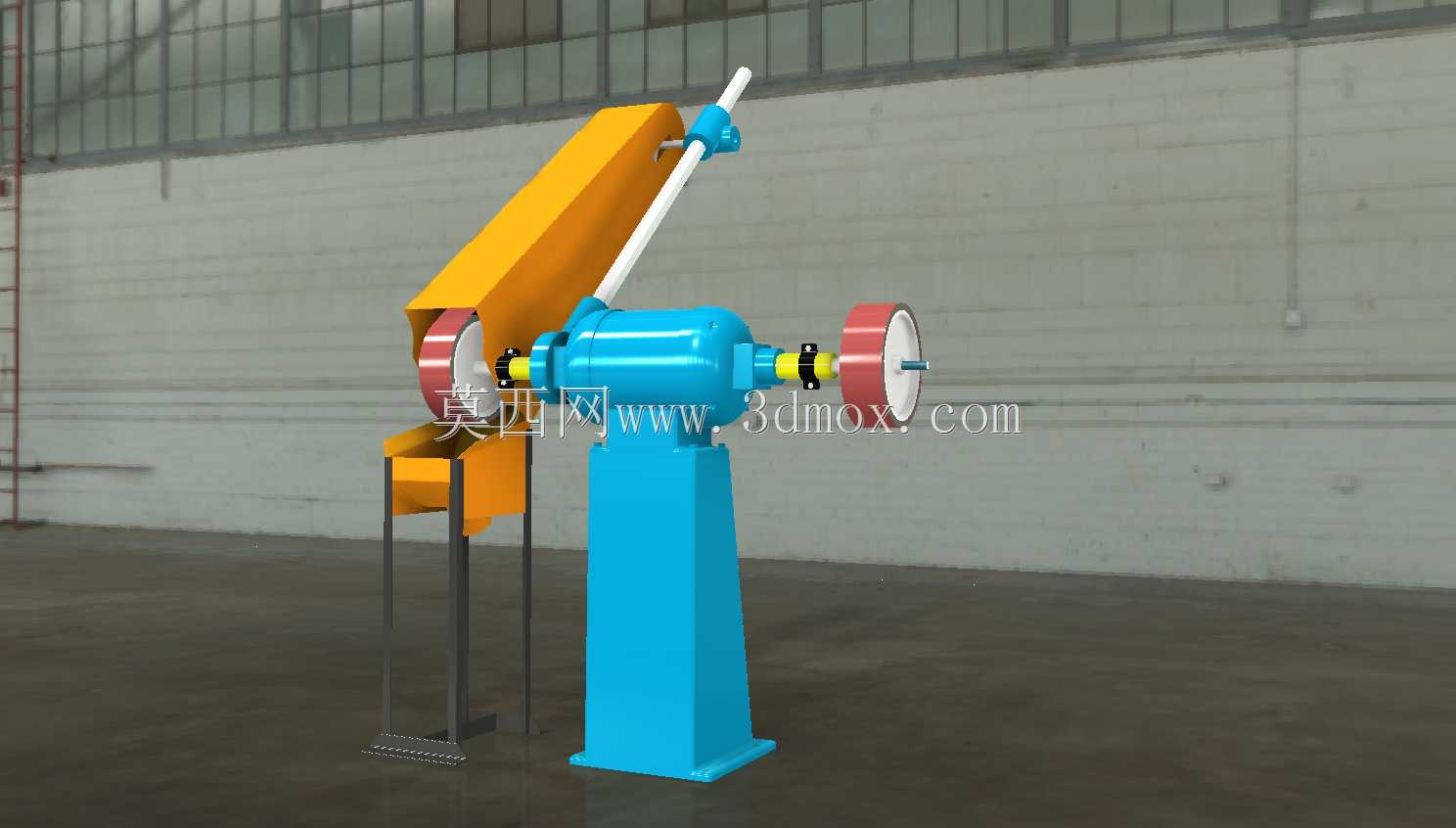

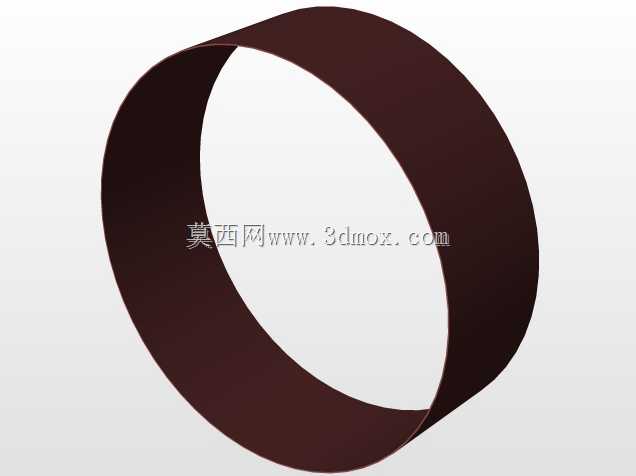

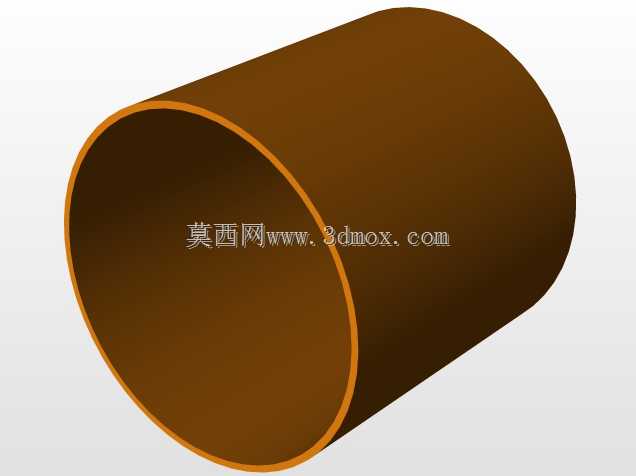

这款单电机带式斜面研磨磨床，主要面向五金加工、小型零部件修磨、刀具刃口处理等生产场景，在五金作坊、小型机加工车间、模具维修工位都能适配使用，可完成金属工件斜面磨削、小型零件去毛刺、铸件浇口打磨、刀具开刃与修磨等多类加工作业，能替代人工手持角磨机的低效作业模式，降低操作人员的劳动强度，同时提升磨削加工的精度一致性。设备采用单电机动力输出的设计思路，通过皮带传动结构同时驱动两组磨削作业端，一侧为倾斜布置的砂带磨削机构，另一侧为圆盘式砂轮磨削端，单动力源的设计既压缩了设备的整体制造成本，也减少了多电机带来的布线复杂度与后期维护点位，传动路径经过优化，动力传递损耗控制在较低水平，运行过程中震动幅度小，磨削作业稳定性强。倾斜布置的砂带机构专门针对斜面加工需求设计，可适配不同角度的斜面磨削作业，操作人员可根据工件的加工角度调整工件靠放姿态，砂带张紧结构内置在倾斜臂内部，可快速完成砂带更换与张紧度调节，倾斜臂下方配套设置了工件承托托架，可承托待加工工件，避免长时间手持工件带来的疲劳，同时托架可根据加工需求调整高度，适配不同尺寸的工件加工。另一侧的圆盘砂轮端可完成平面磨削、外圆修磨、刀具刃磨等作业，砂轮两侧配备了锁紧固定结构，可快速更换不同粒度的砂轮，适配粗磨、精磨等不同加工工序需求。设备的立式基座采用厚重的一体式铸造结构设计，底部为方形安装法兰，可通过膨胀螺栓直接固定在水泥地面或者钢制工作台上，安装边界清晰，基座整体重心偏低，即使满负荷运行也不会出现晃动偏移问题，设备整体占地面积小，不需要过大的安装空间，适合空间有限的小型加工场所使用。设备的操作手柄布置在倾斜臂上方，操作人员站在设备侧方即可完成砂带张紧调节、设备启停等操作，作业视野开阔，可清晰观察磨削加工的全过程，方便及时调整工件进给的力度与角度，避免过磨或者磨削不到位的问题。设备的传动部位均设置了防护结构，可避免磨削过程中碎屑飞溅到传动结构内造成部件磨损，同时也能防止操作人员误触传动部件引发安全隐患，磨削作业端的防护结构可根据加工需求调整遮挡范围，兼顾防护性能与操作便利性。
