单电机斜置砂带磨削设备结构设计

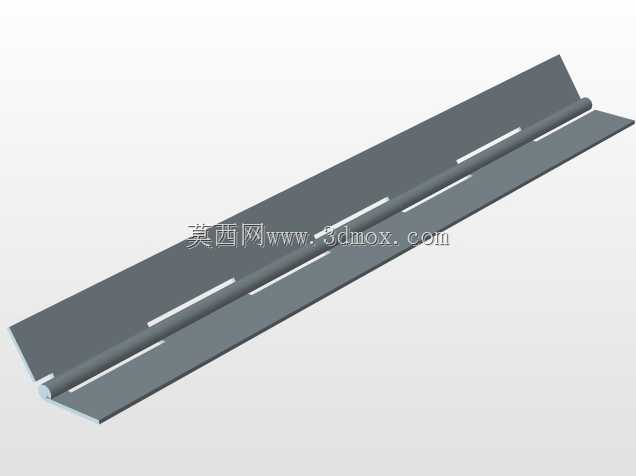

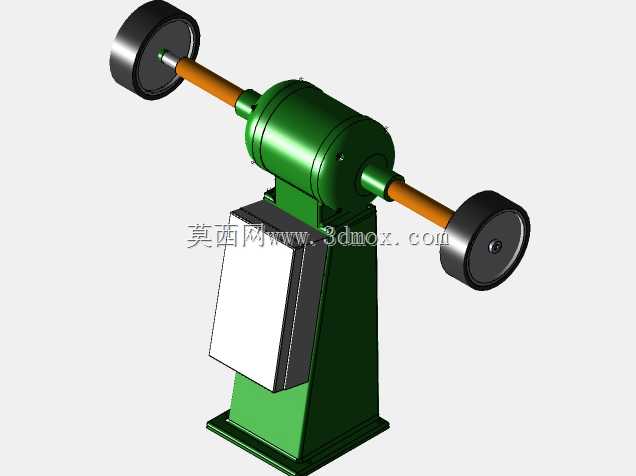

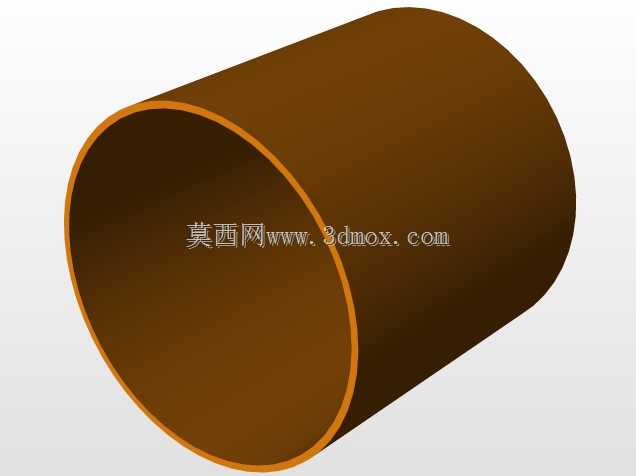

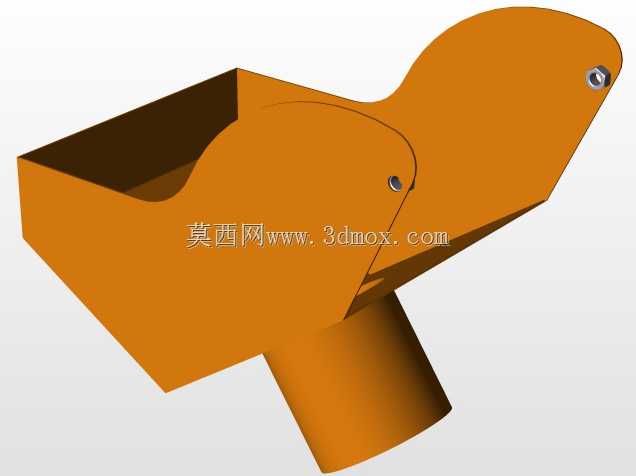

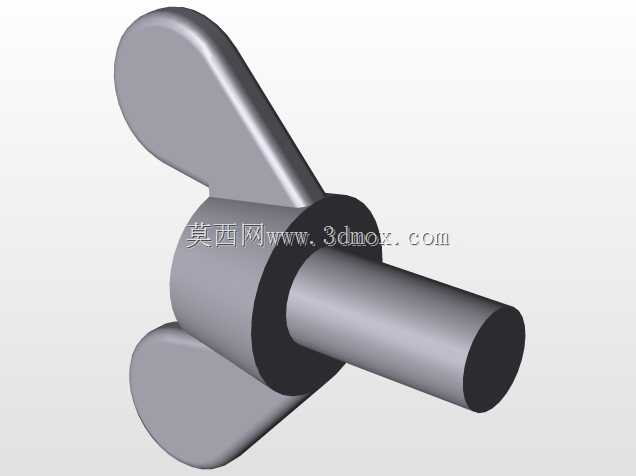

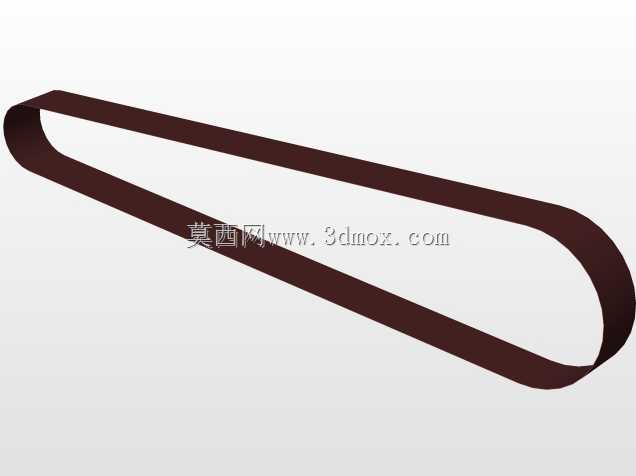

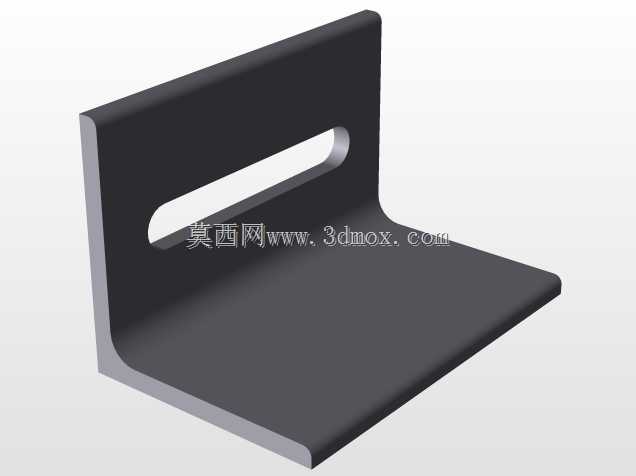

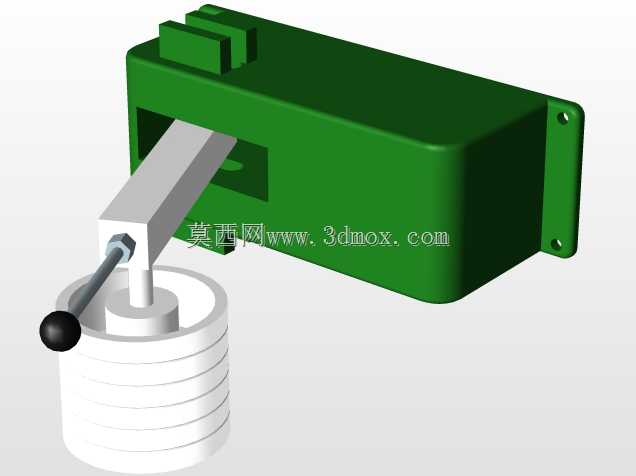

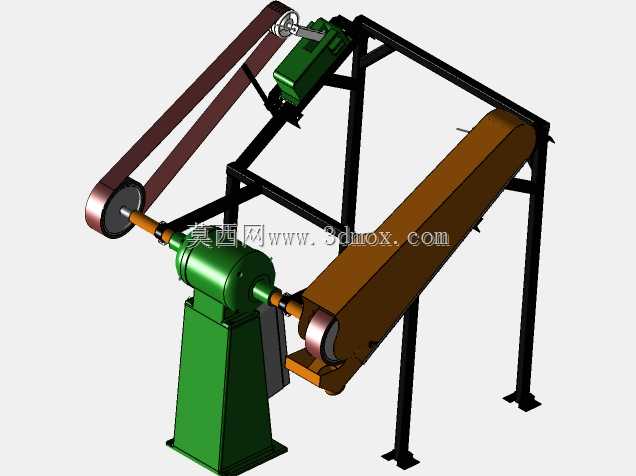

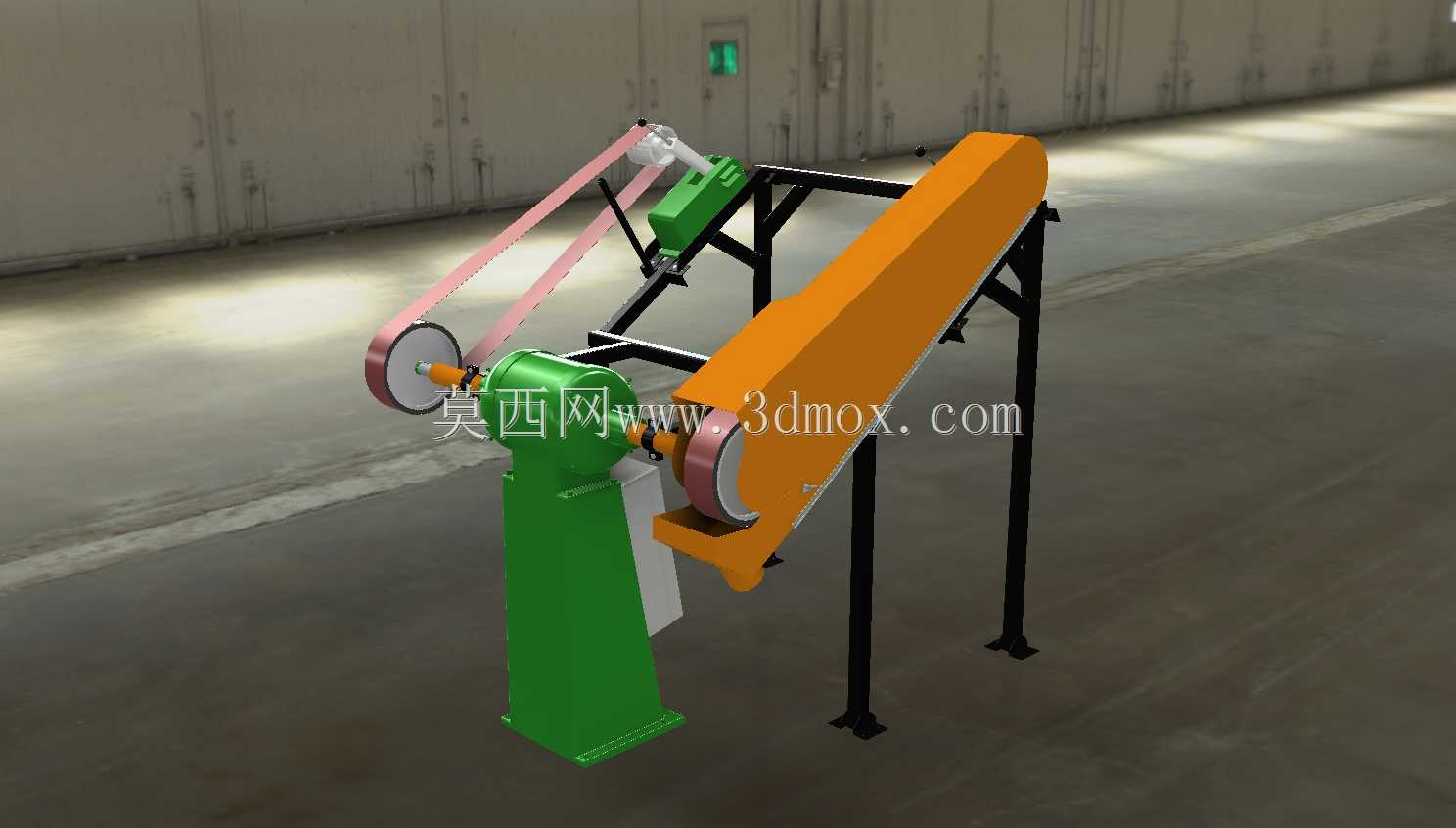

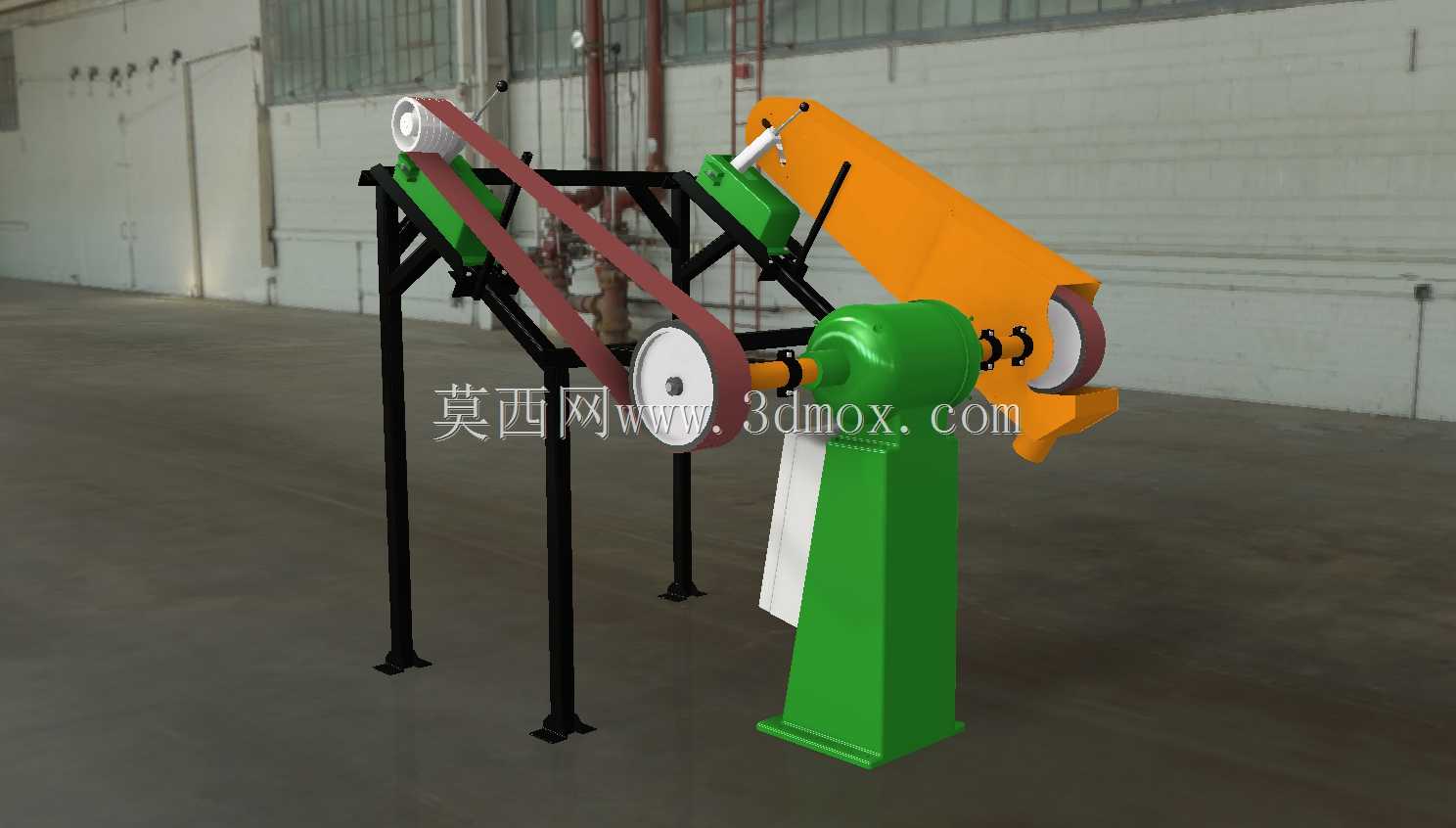

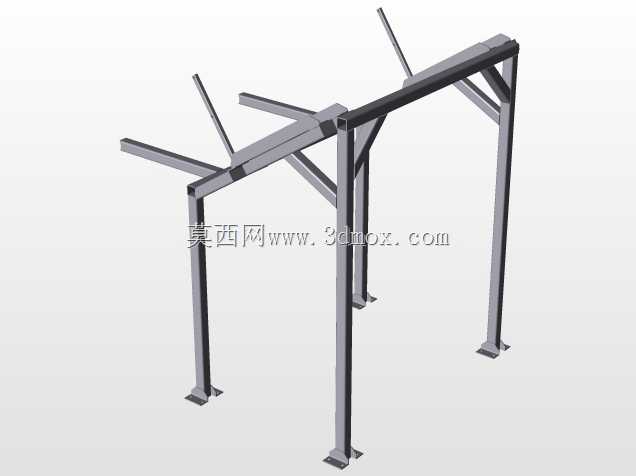

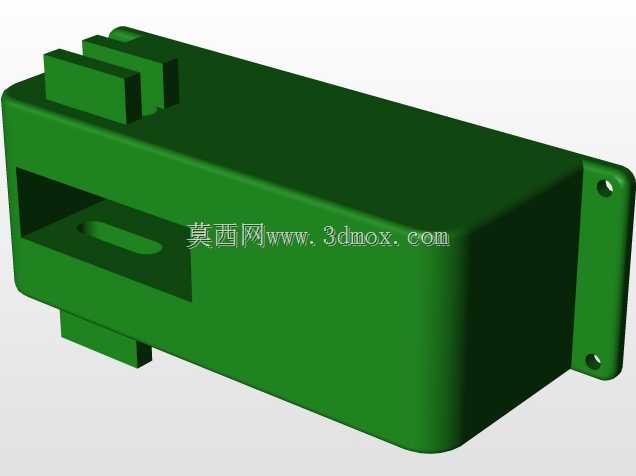

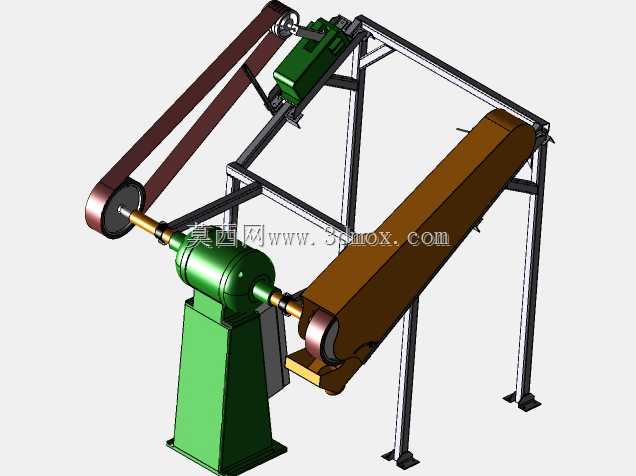

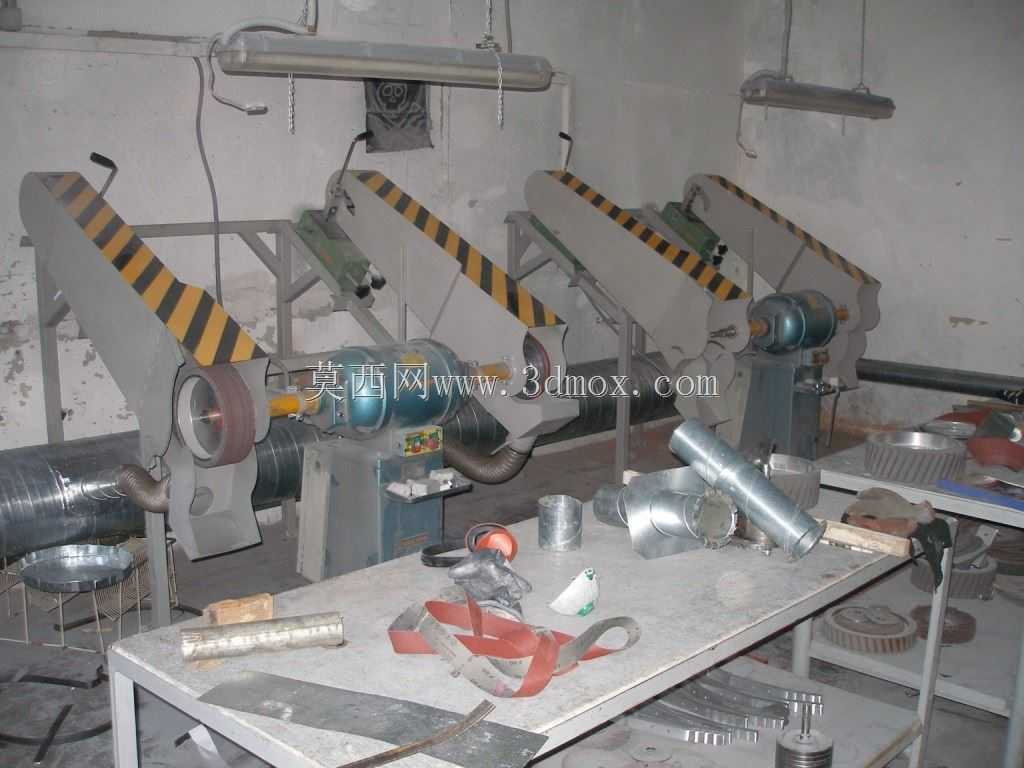

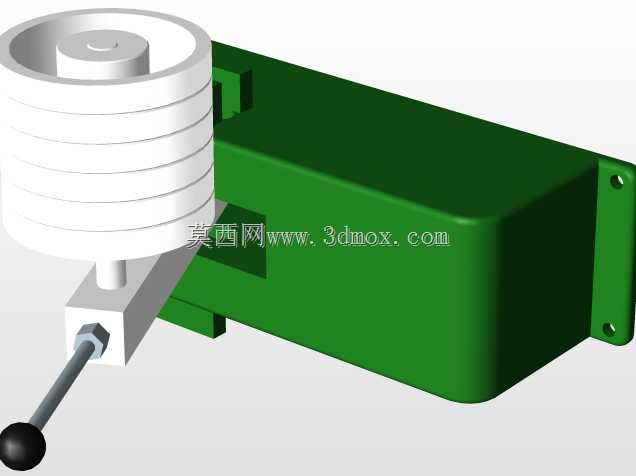

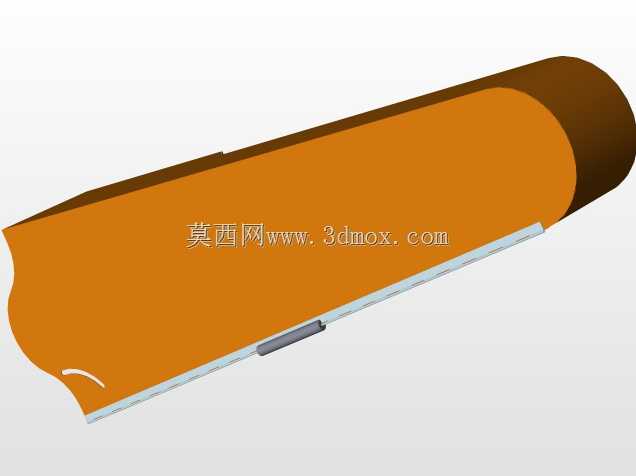

这款单电机带式磨床主要面向五金加工、金属构件制造、小型零部件修配等生产场景，可完成金属工件的斜面磨削、飞边去除、焊缝打磨、表面抛光等多道工序，适配小型机加工车间、五金维修站点、金属制品加工厂的日常加工需求，能够替代传统人工角磨机打磨作业，大幅降低手持打磨的劳动强度，同时提升加工面的平整度与一致性。设备采用单电机集中驱动的设计思路，通过单台动力源同时驱动多组接触轮运转，省去了多电机布局带来的成本冗余与同步调试难度，整体机架采用方管焊接成型的立式支撑结构，底部设置四个可调式支撑脚，可根据车间地面平整度调节设备水平，安装时无需预埋地脚螺栓，仅需保证地面承重满足设备运行要求即可，整体占地边界约为1.2米长、0.8米宽、1.6米高，适合放置在车间边角或生产线旁的打磨工位，不会占用过多生产空间。设备的磨削作业臂采用斜置布局设计，倾斜角度经过反复校核，既能够满足平面工件的斜面研磨需求，也可适配异形构件的曲面打磨作业，接触轮采用不同硬度的橡胶轮搭配设计，硬轮用于高精度的平面磨削工序，软轮可贴合异形工件表面完成弧度打磨，砂带张紧机构采用弹簧自动张紧结构，可在砂带磨损拉伸过程中自动保持张紧力，避免砂带打滑或脱落，同时设置了快换式砂带安装结构，更换不同目数砂带时无需复杂工具，单人即可在短时间内完成砂带更换，适配粗磨、精磨、抛光等不同加工阶段的需求。设备的动力主机采用立式铸造壳体结构，内部传动部件做了密封防护设计，可阻挡打磨产生的金属碎屑进入传动腔，延长核心传动部件的使用寿命，磨削区域预留了碎屑导流结构，可搭配车间集尘设备使用，将打磨产生的金属粉尘及时抽走，改善打磨工位的作业环境。整体结构设计兼顾了刚性与操作便利性，操作人员可站在设备正面同时操作两个磨削工位，分别完成不同精度要求的打磨作业，无需在多台设备间来回转运工件，有效提升单件工件的打磨加工效率。
