框架式液压驱动钣金卷筒剪切设备

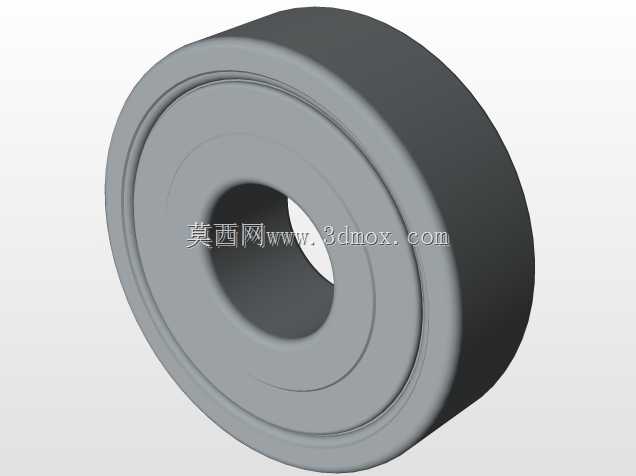

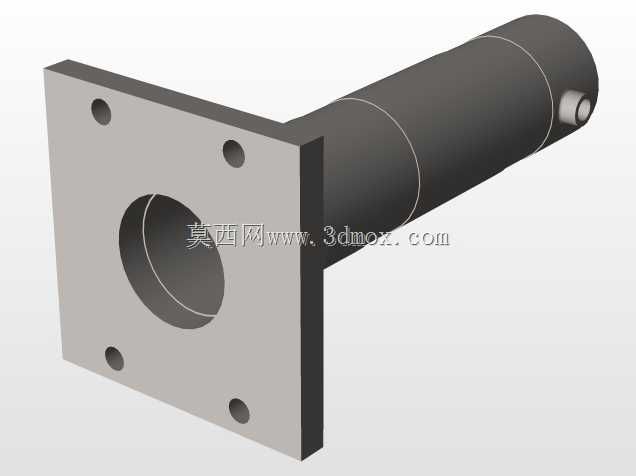

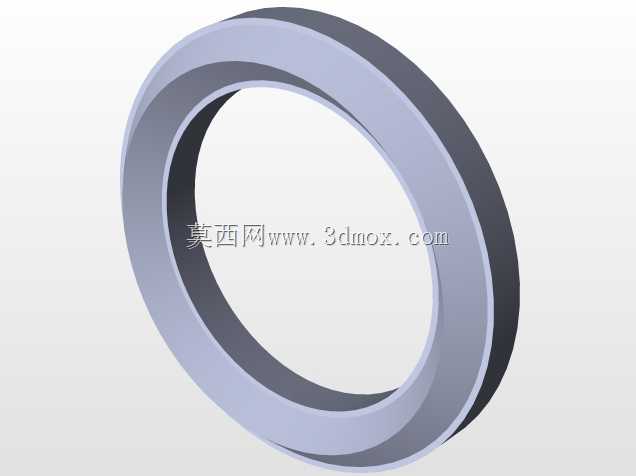

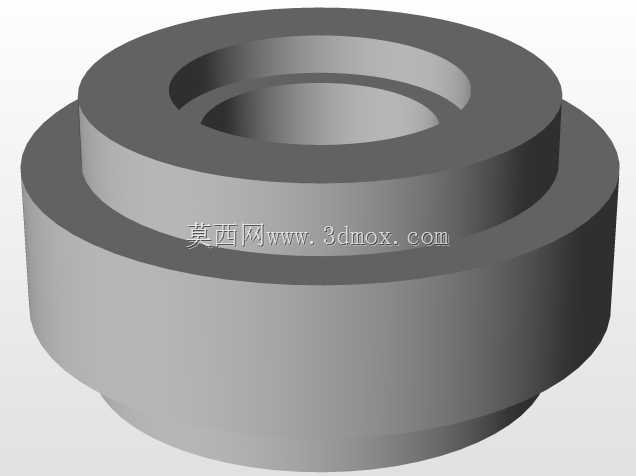

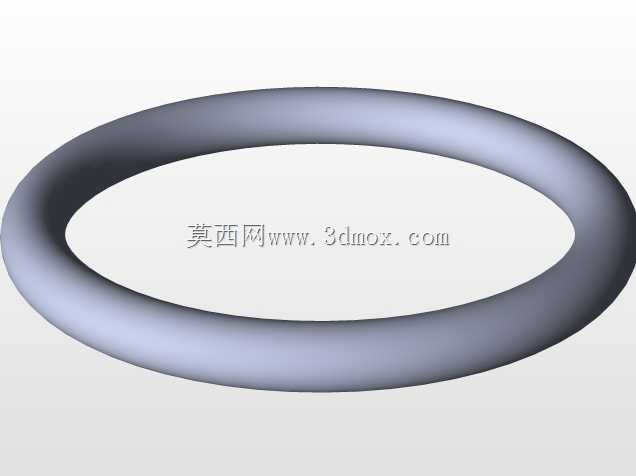

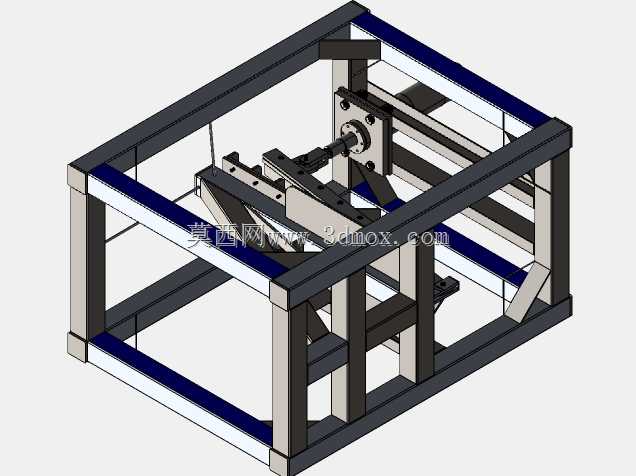

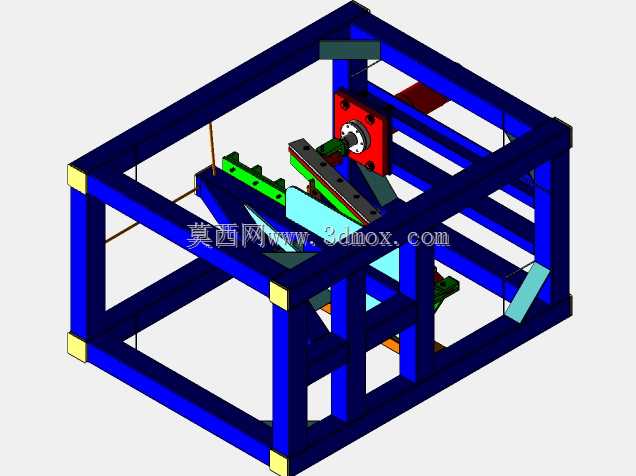

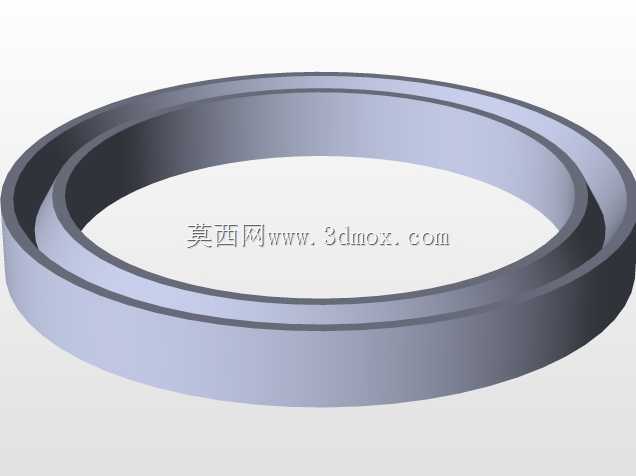

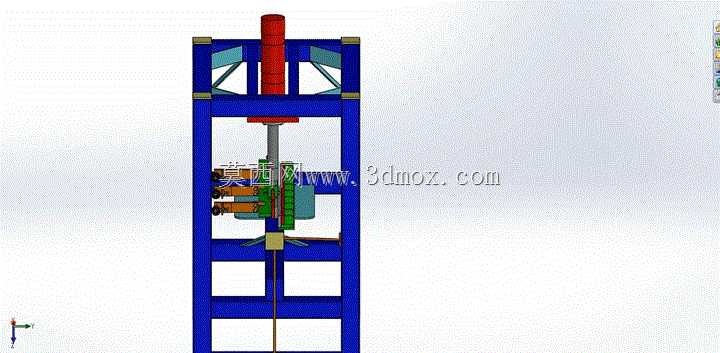

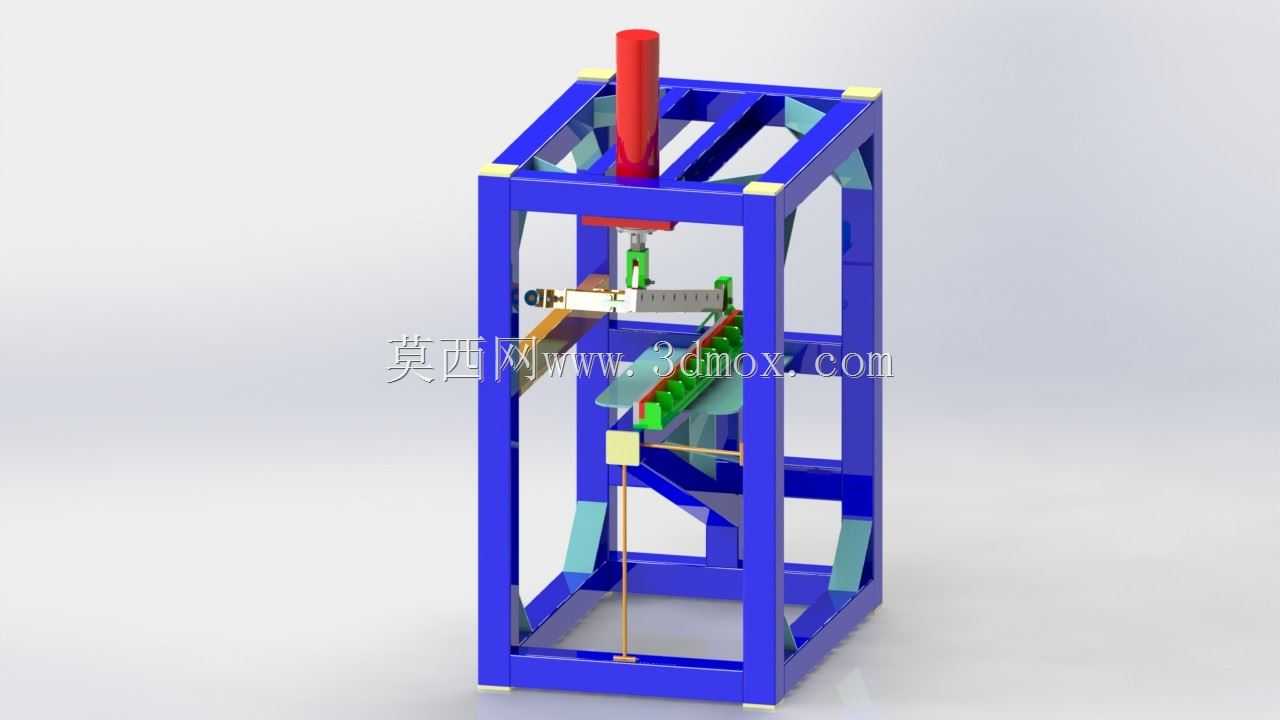

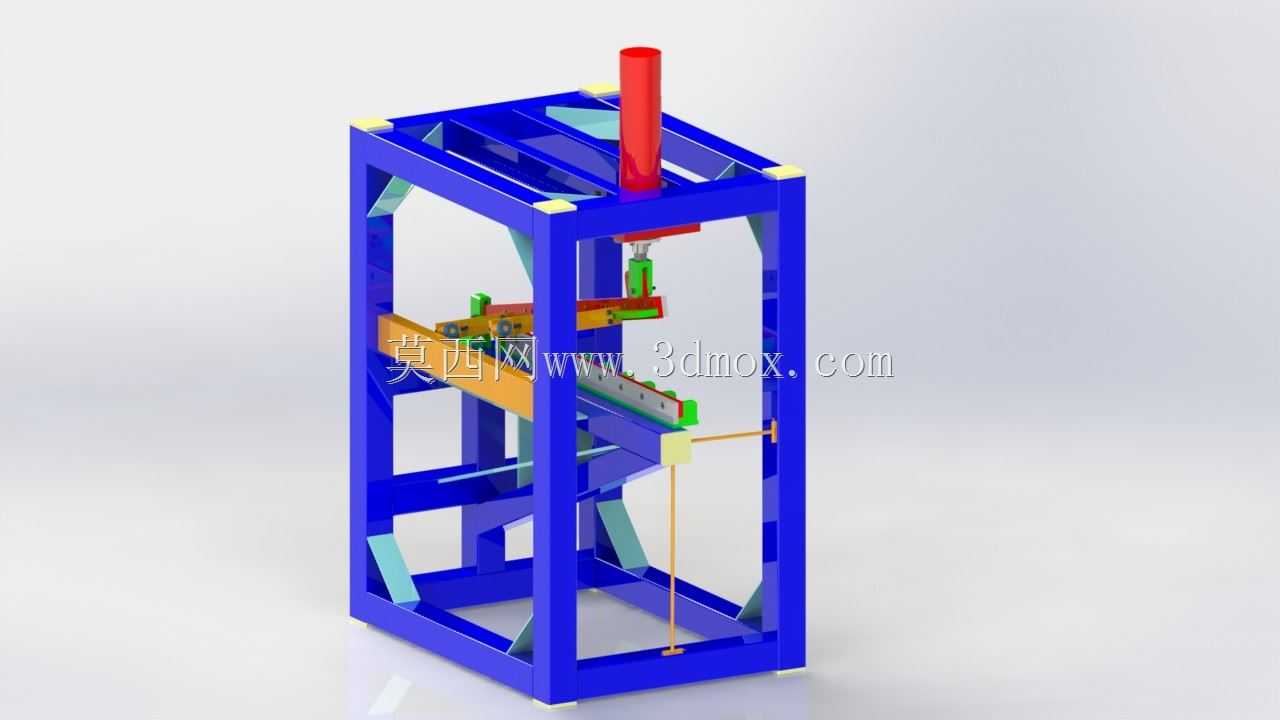

该设备主要面向金属板材加工、焊管生产、卷筒预制类生产场景，针对焊接成型后焊缝分布不均的金属卷筒类工件完成定长切断作业，适配直径2英尺、长度3英尺规格的16号厚钢板卷筒加工需求，可在焊管生产线、钣金预制车间、金属容器加工工位中作为定长裁切核心工位使用，替代传统手工火焰切割、砂轮锯切的低效加工方式，大幅降低卷筒切口的变形量与毛刺残留，提升后续端口焊接、法兰装配的工序精度。设备整体采用立式框架布局，核心执行单元为液压驱动系统，配置缸径100毫米、活塞杆直径50毫米、额定行程1英尺的液压缸作为裁切动力输出，额定工作压力区间覆盖18-22Kgf每32平方厘米，可稳定输出足够的裁切冲剪力，轻松完成对应厚度钢板的瞬间冲切，避免切口撕裂、板材变形的问题。设备的主体支撑框架采用90毫米见方、壁厚4毫米的方形管组焊而成，框架各受力节点设置斜向加强筋板，可抵消液压缸冲切瞬间产生的侧向力矩与垂直冲击力，避免长期作业后框架出现形变、精度偏移的问题；框架内部额外设置独立导向组件，可精准分配冲切过程中的载荷分布，为裁切动刀组提供稳定的直线运动轨迹，保证动刀与定刀的配合间隙始终处于合理区间，避免出现卡刀、啃刀、切口斜度超差的问题。设备的裁切执行端配置适配卷筒圆弧面的弧形支撑刀座与对应弧度的裁切刀片，可在裁切时完整贴合卷筒外壁，避免薄壁卷筒在冲切力作用下出现瘪陷变形；侧部设置手动定位调节机构，可根据所需裁切的卷筒长度快速调整定位挡块位置，适配不同长度规格的卷筒裁切需求，操作便捷定位可靠。设备整体外廓尺寸紧凑，立式框架结构占地面积小，安装时仅需将框架底部与车间地面预埋钢板焊接固定、完成液压管路与控制系统的连接即可投入使用，无需复杂的地基施工，可灵活布置在生产线的任意对应工位，适配现有车间的布局改造需求。设备各功能部件采用分色设计区分，主体框架为蓝色，端部支撑结构为天蓝色，裁切刀片固定气缸与手柄结构为红色，阻尼器与导轨组件为橙色，轴承及轴承接触板为黄色，叶片支撑部件为白色，叶片与气缸组件为绿色，密封与桨叶类部件为黑色，可帮助运维人员快速识别各功能模块，降低日常巡检、故障排查与维护保养的操作难度。
