重型立式转塔车床回转工作台结构

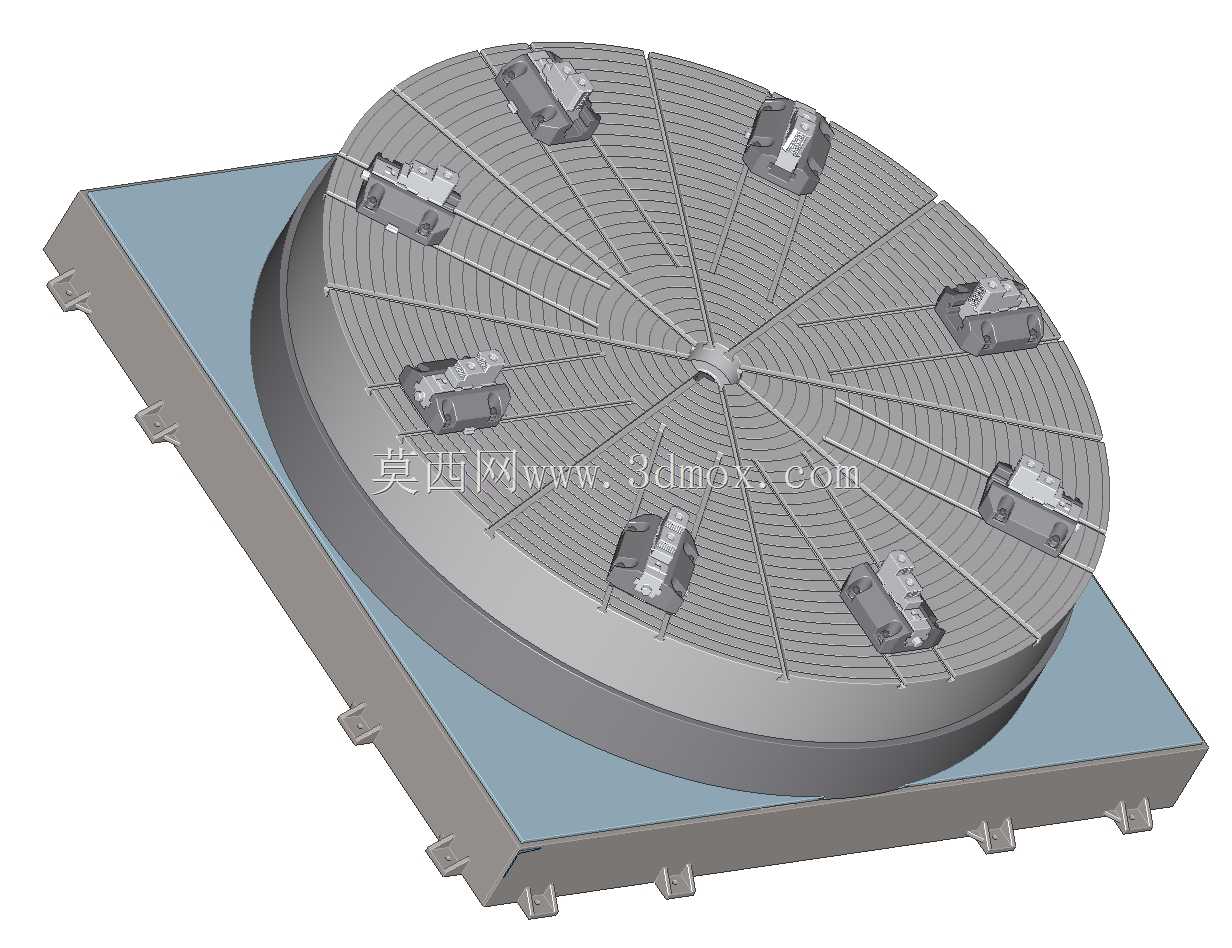

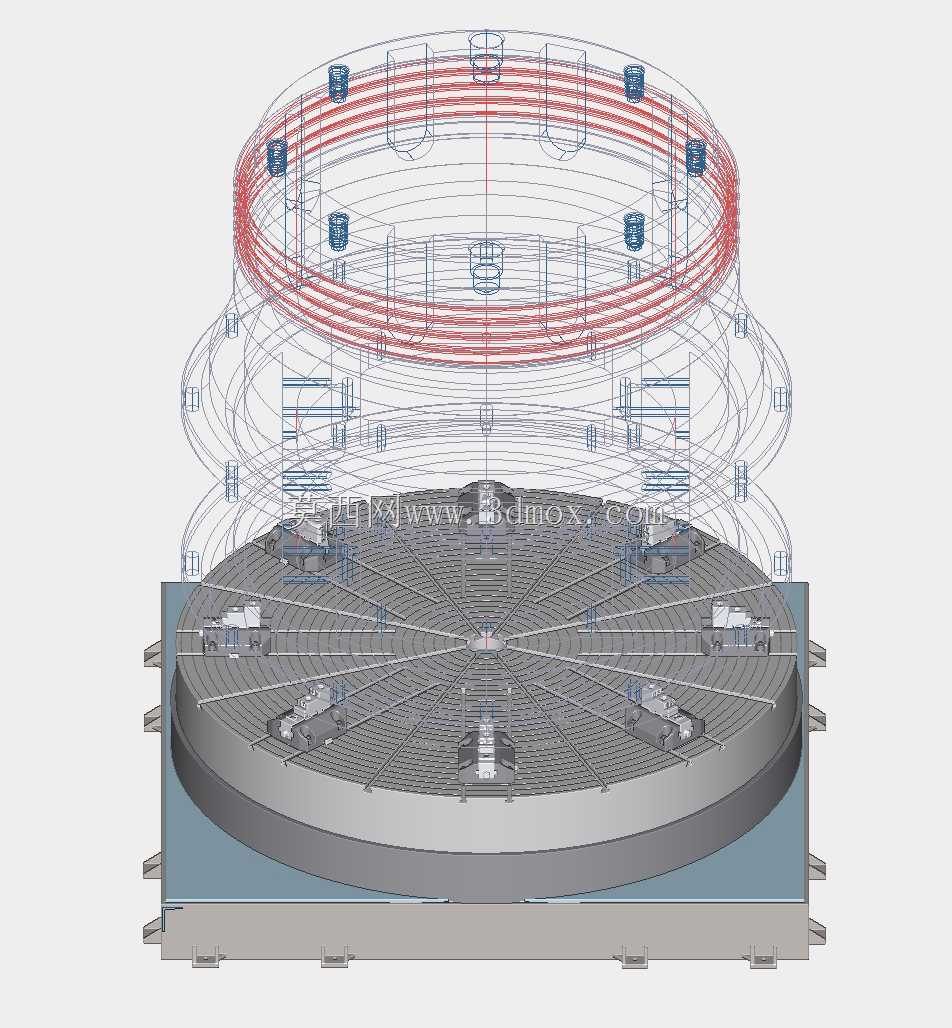

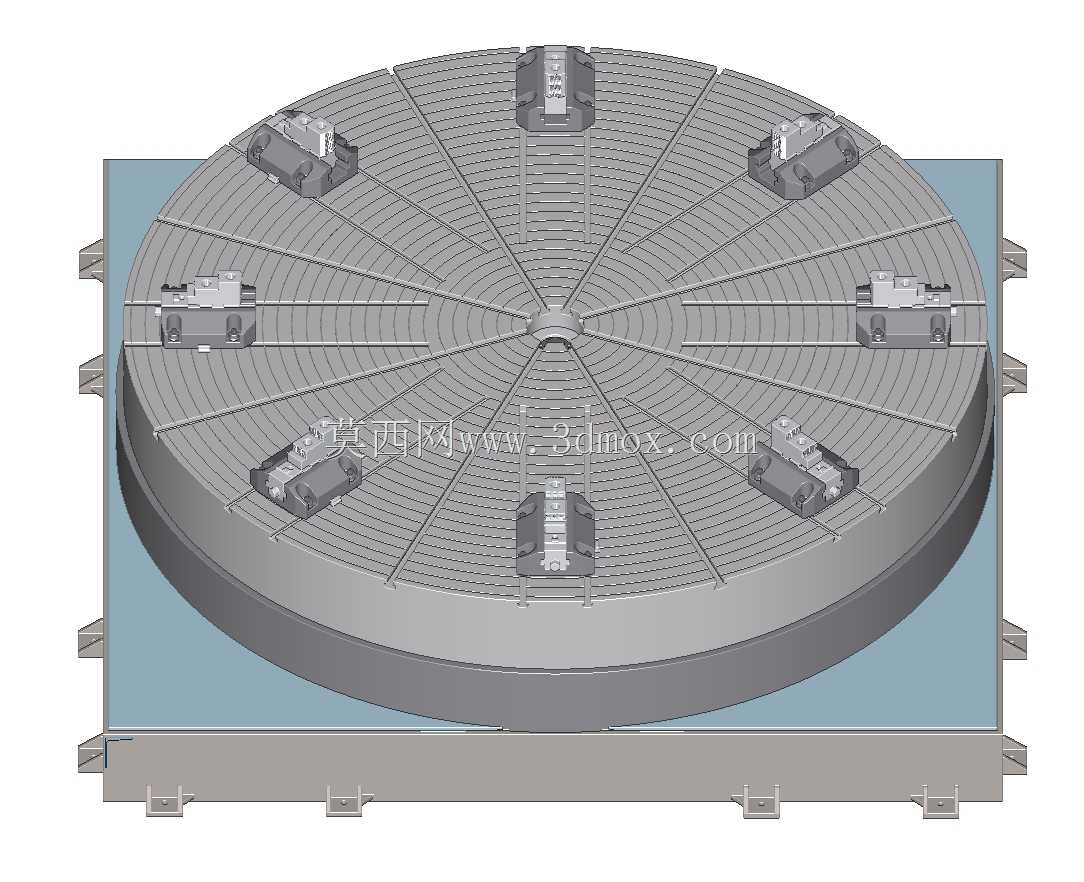

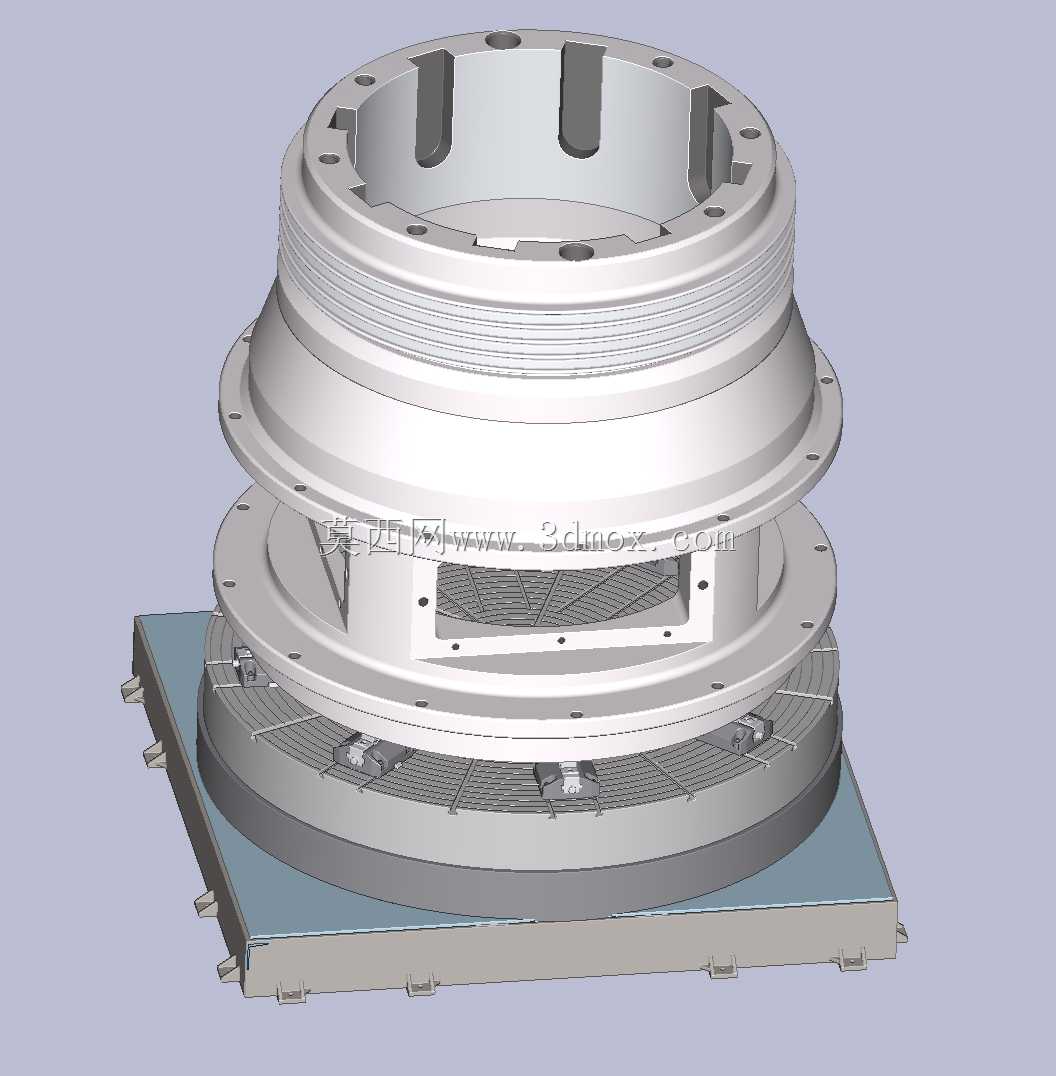

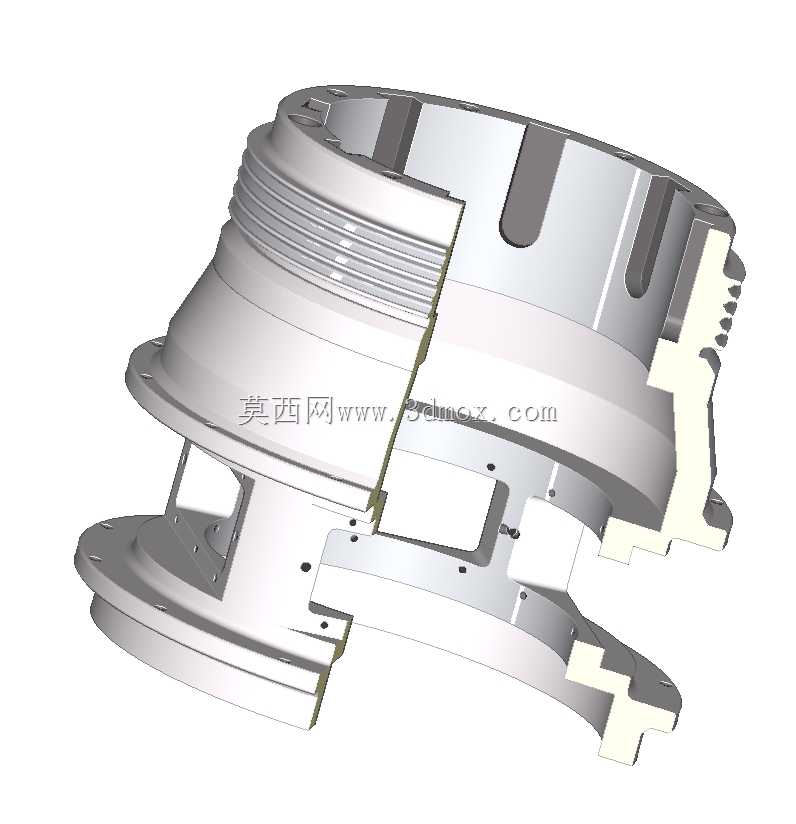

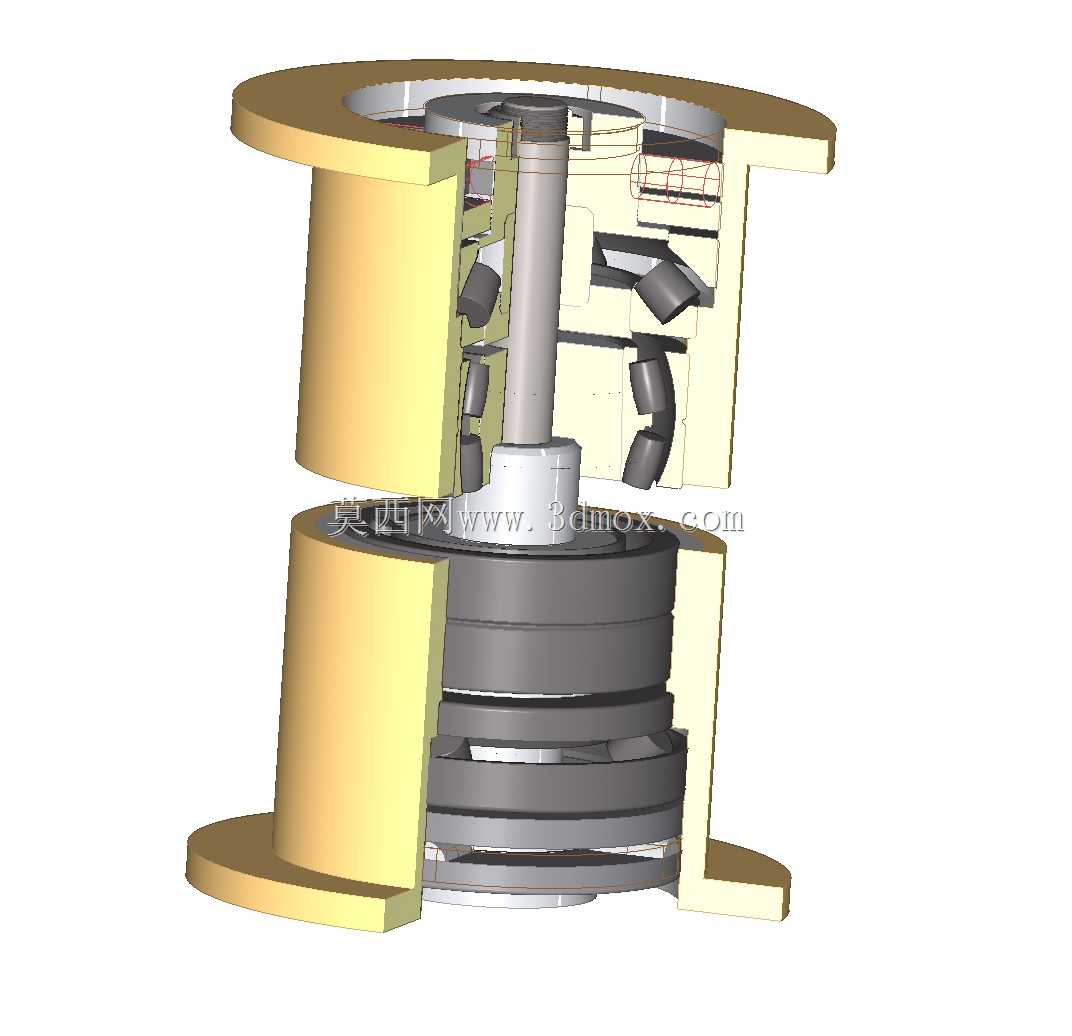

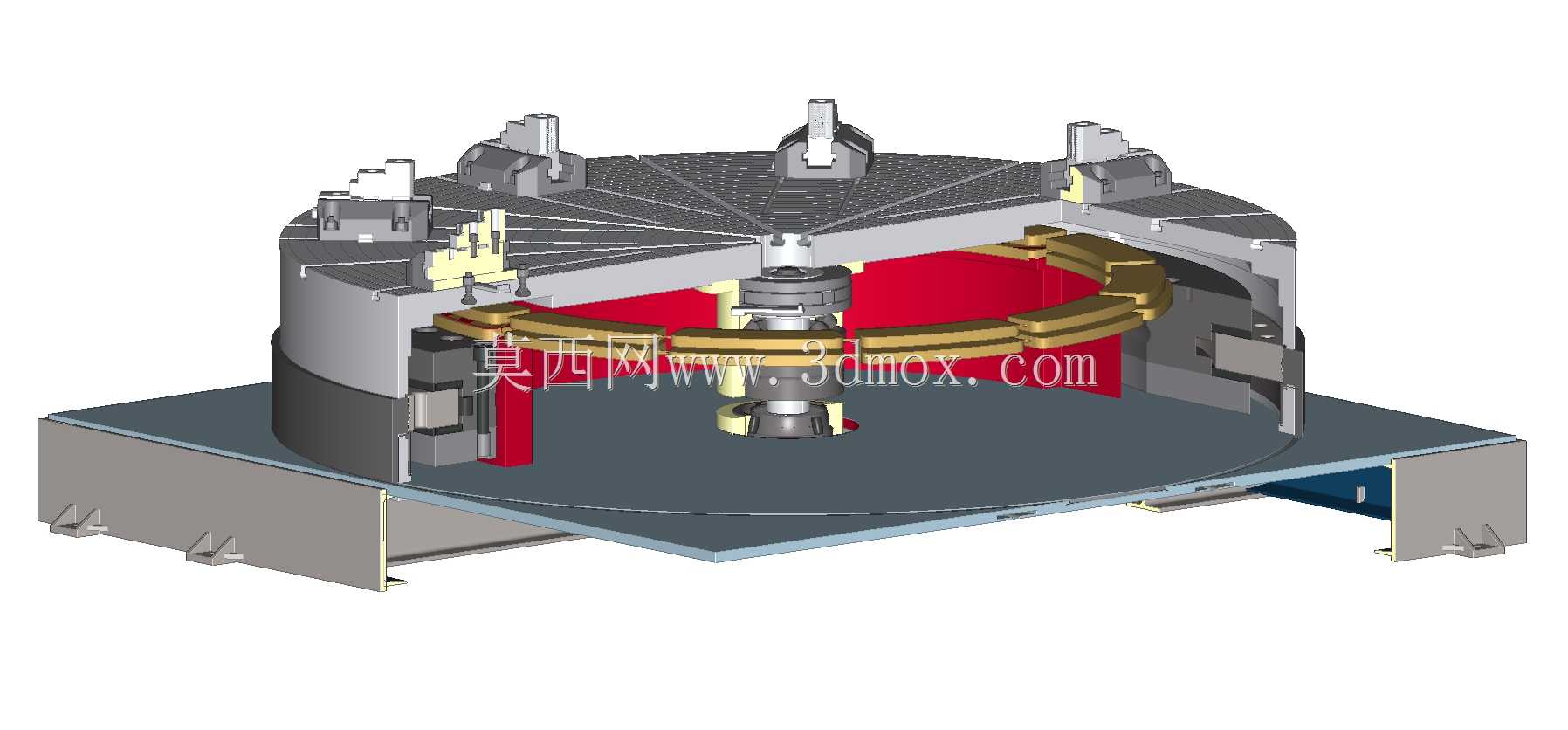

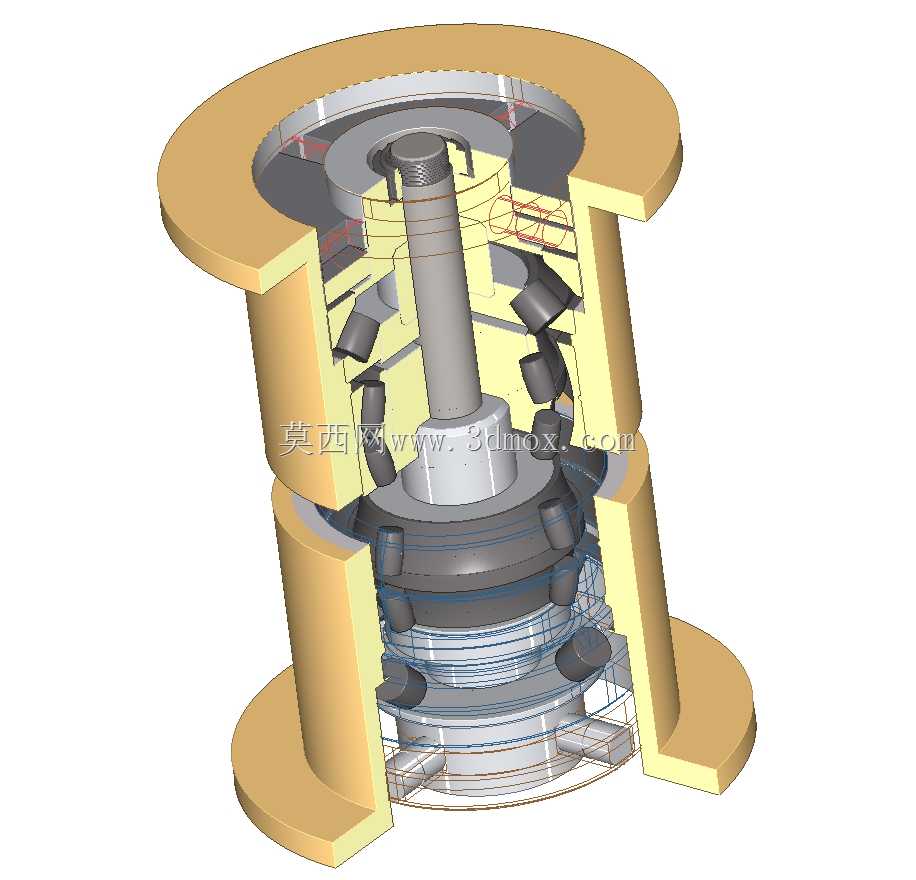

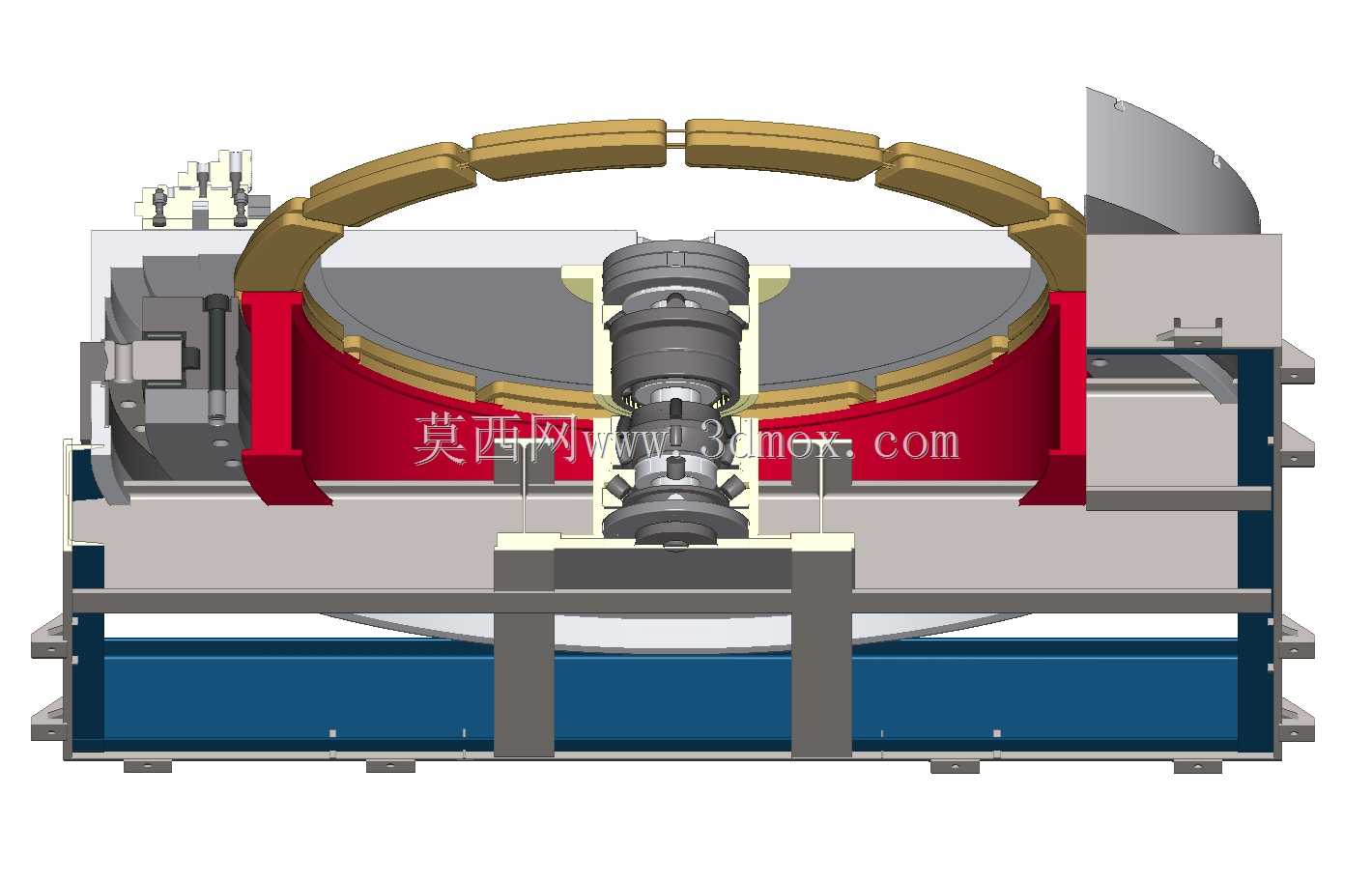

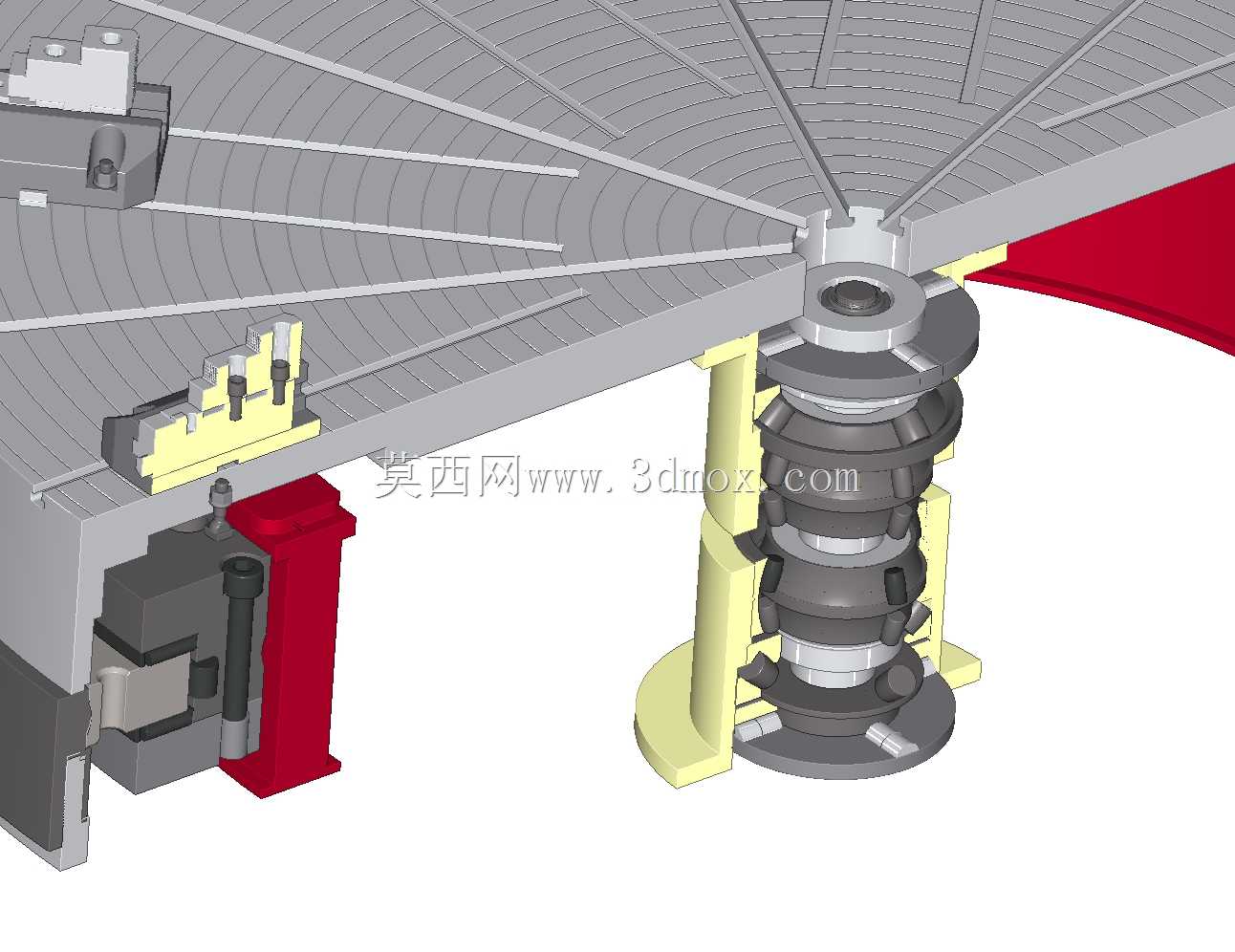

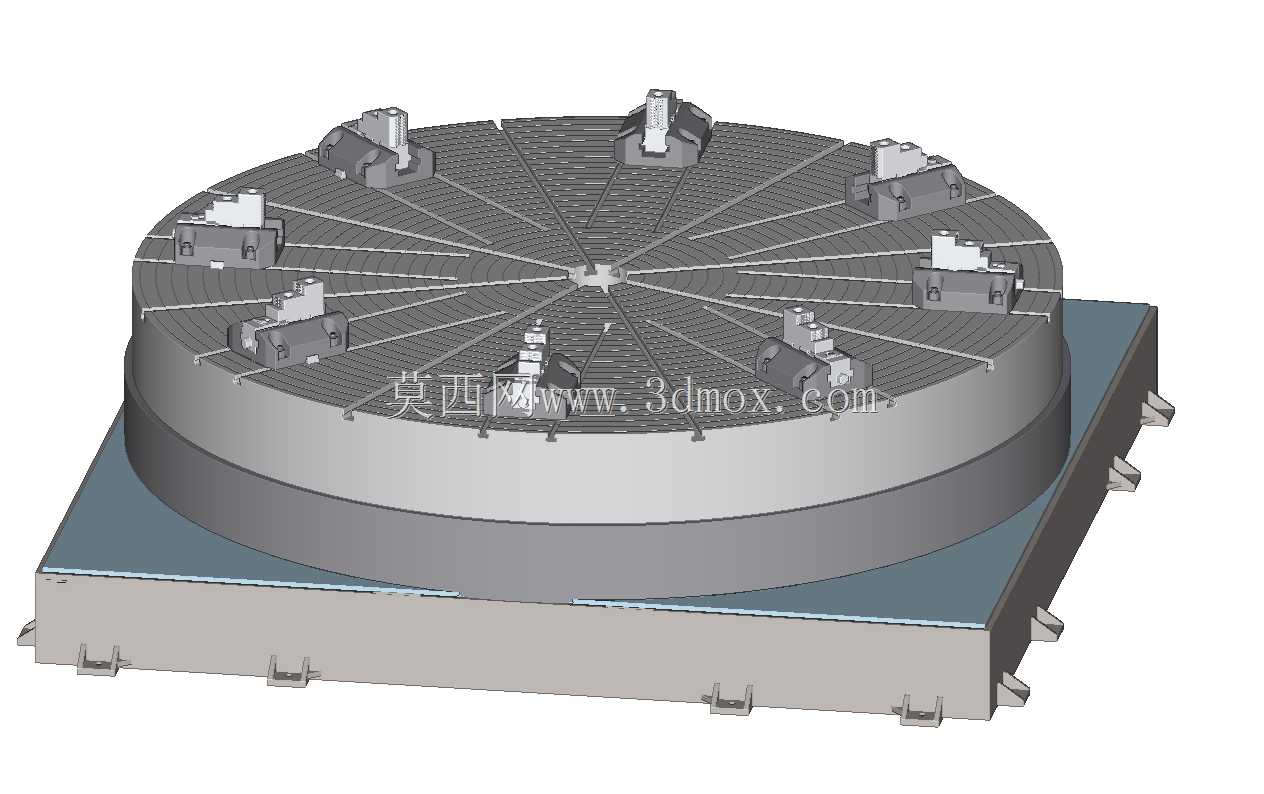

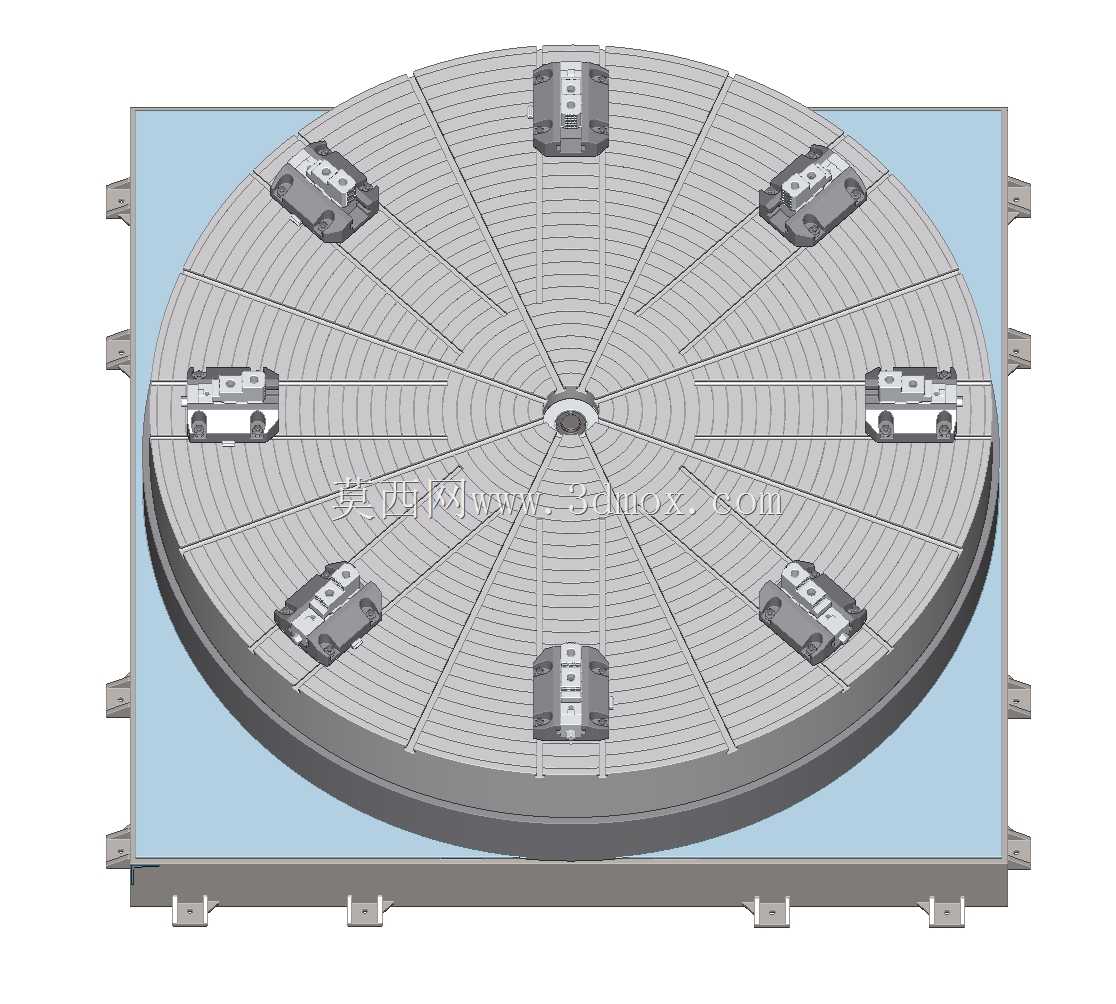

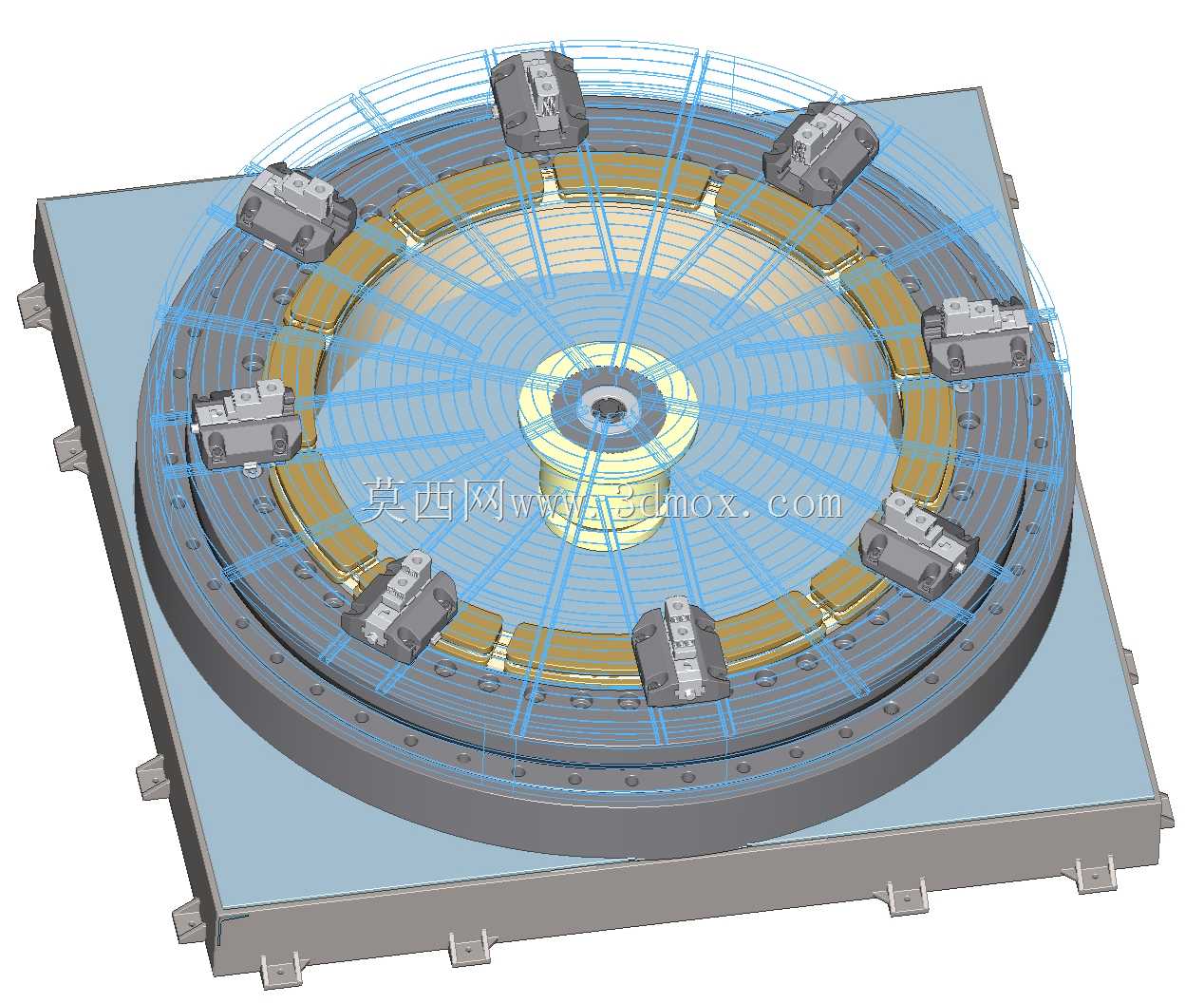

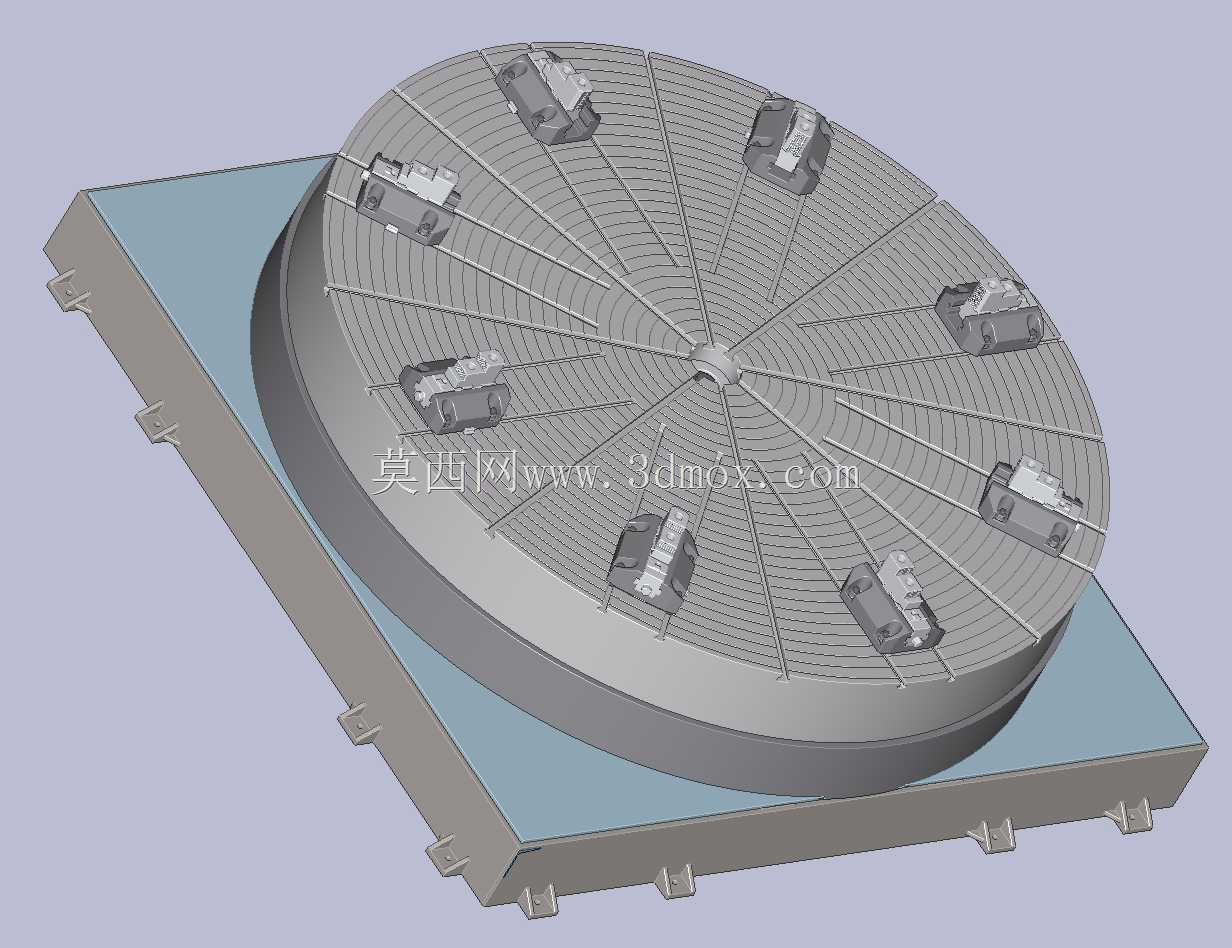

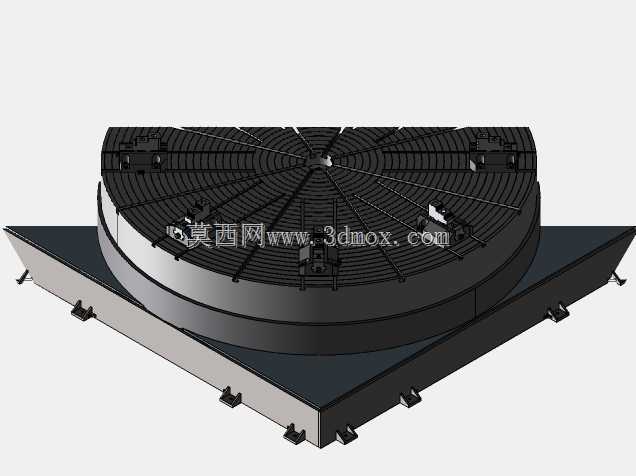

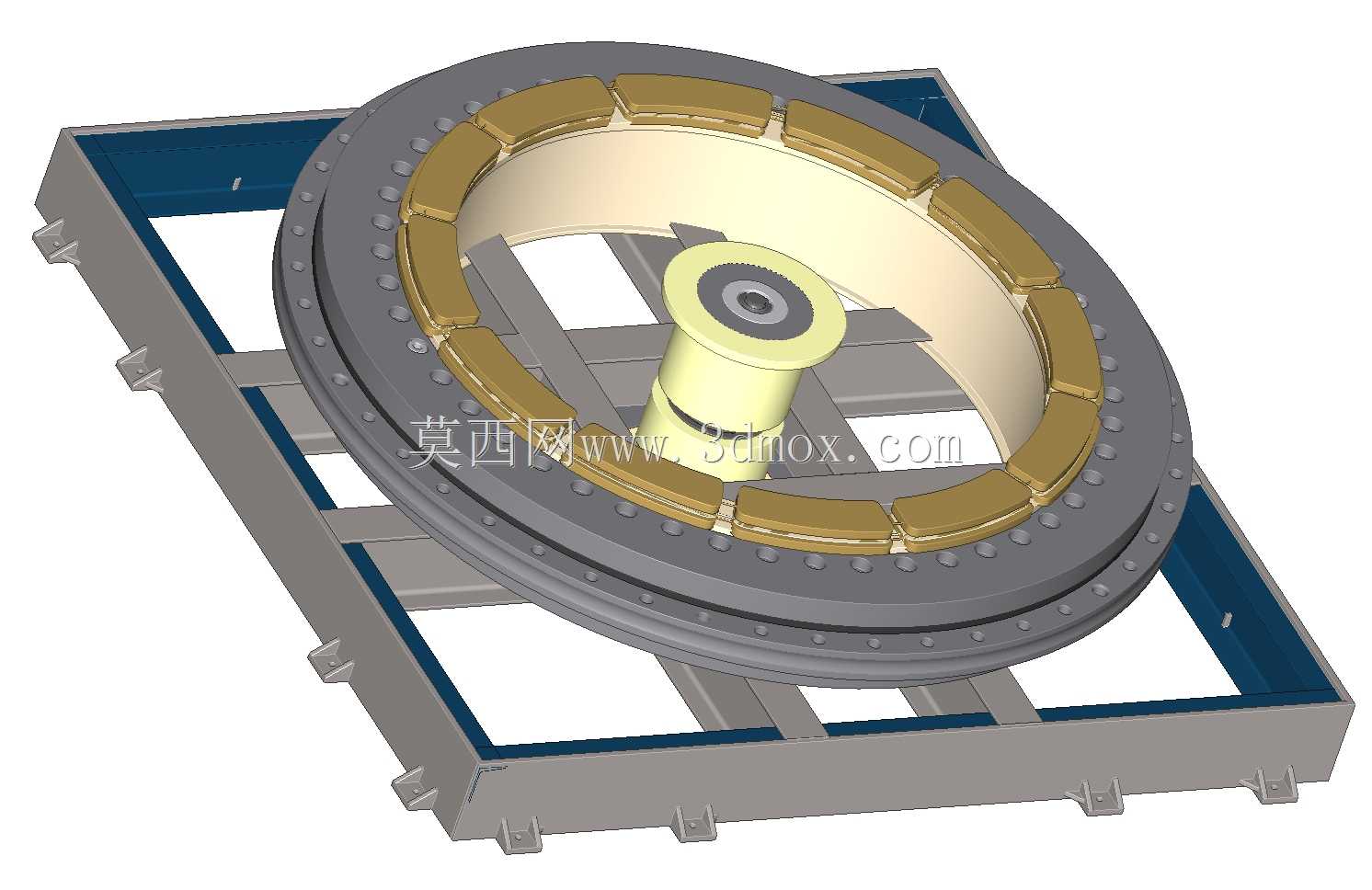

这款立式转塔车床回转工作台，主要面向重型机械制造领域的大尺寸零件加工场景，适配泵壳、风能设备外壳、大型发电类零部件等重型工件的车削加工需求，是立式车床承载工件、传递切削扭矩、实现回转进给的核心功能部件。在实际生产场景中，这类工作台常配套多工位转塔刀架使用，可在一次装夹定位后完成工件端面、外圆、内孔、环形槽等多工序的连续加工，大幅降低重型工件反复吊装、找正的辅助工时，有效提升大型零件的加工精度一致性与生产效率。从功能特性来看，该工作台采用静压直驱结构设计，内置高刚性径向与轴向组合轴承，可承受大吨位工件的垂直载荷与切削过程中的交变径向冲击力，运行过程中回转精度保持性强，低速重切削时无爬行抖动问题，能满足重载切削下的稳定性要求。工作台圆形面板上沿径向均匀布置多组液压自动夹具，可根据工件的外形尺寸、装夹基准灵活调整夹持位置，适配不同直径规格的盘类、壳类重型工件装夹需求，面板最大可支持直径达六米的超大尺寸工件装夹加工，夹具的夹紧力可根据工件材质、切削参数动态调整，避免薄壁工件装夹变形，同时保证重切削时工件无位移松动。设计过程中，团队充分考虑了重型加工场景的安装与维护需求，工作台下部采用方形安装底座，底座四周预留标准化安装定位槽与吊装连接位，可直接与立式车床床身的安装基准面配合定位，安装时无需额外加工复杂适配接口，降低现场装配的调试难度；底座内部预留润滑管路、液压油路与检测元件的布设空间，将供油、夹紧控制、转速检测的线路与管路做内置式排布，既避免加工过程中切屑、切削液对管路线路的损伤，也让设备整体外观更整洁，减少日常清理维护的工作量。工作台的圆形台面做了同心圆防滑纹路设计，既可以增大与工件定位面的接触摩擦力，也能在装夹时辅助操作人员快速找正工件中心，配合周边的夹具定位块，可大幅缩短大工件的装夹找正时间。转塔工位的布局与工作台的回转分度精度做了匹配设计，可实现多刀位的精准切换，配合工作台的无级调速回转，可适配不同材质工件的粗加工、半精加工、精加工不同工艺阶段的切削参数需求，无论是铸铁壳体的粗车开粗，还是铸钢件的精车保证尺寸精度，都能提供稳定的支撑与回转动力输出。
