三通式液压管路连接接头结构设计

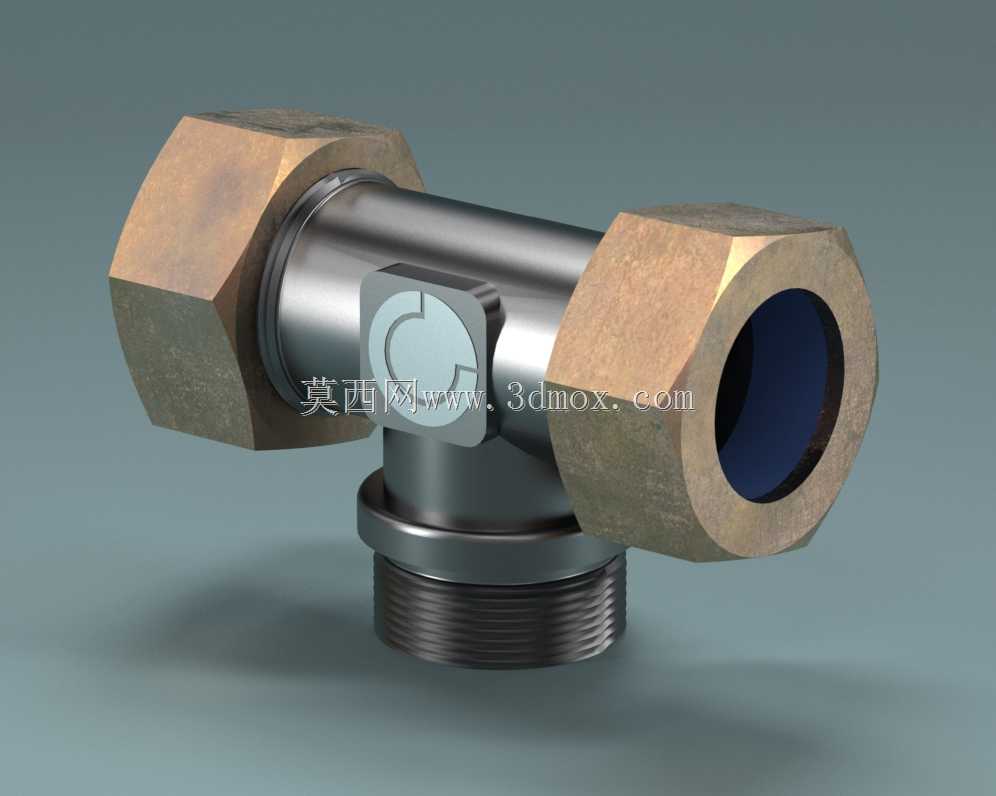

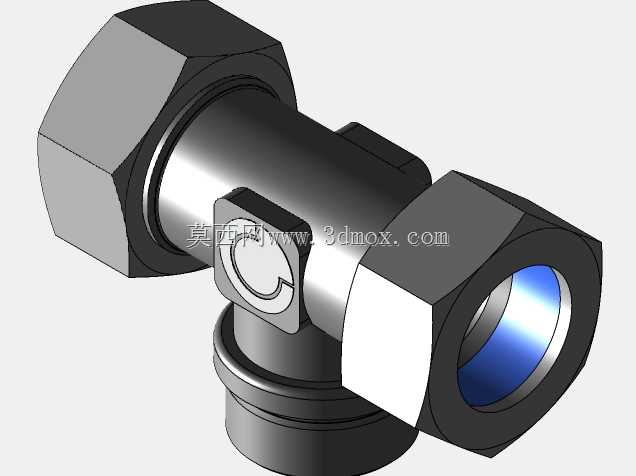

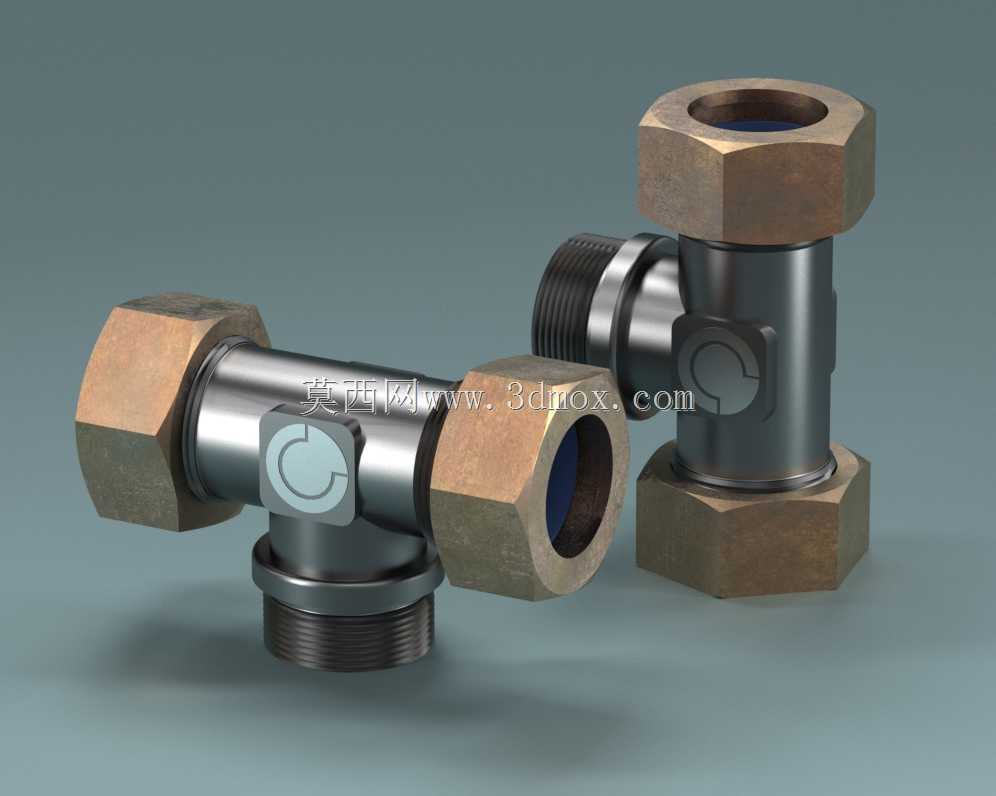

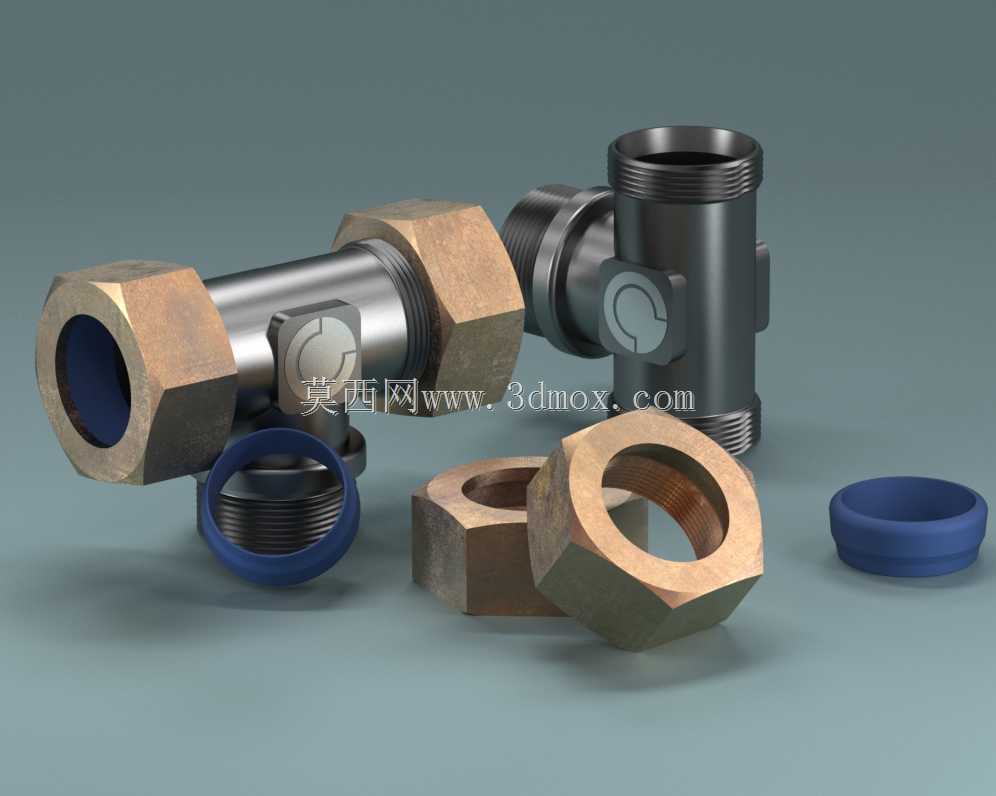

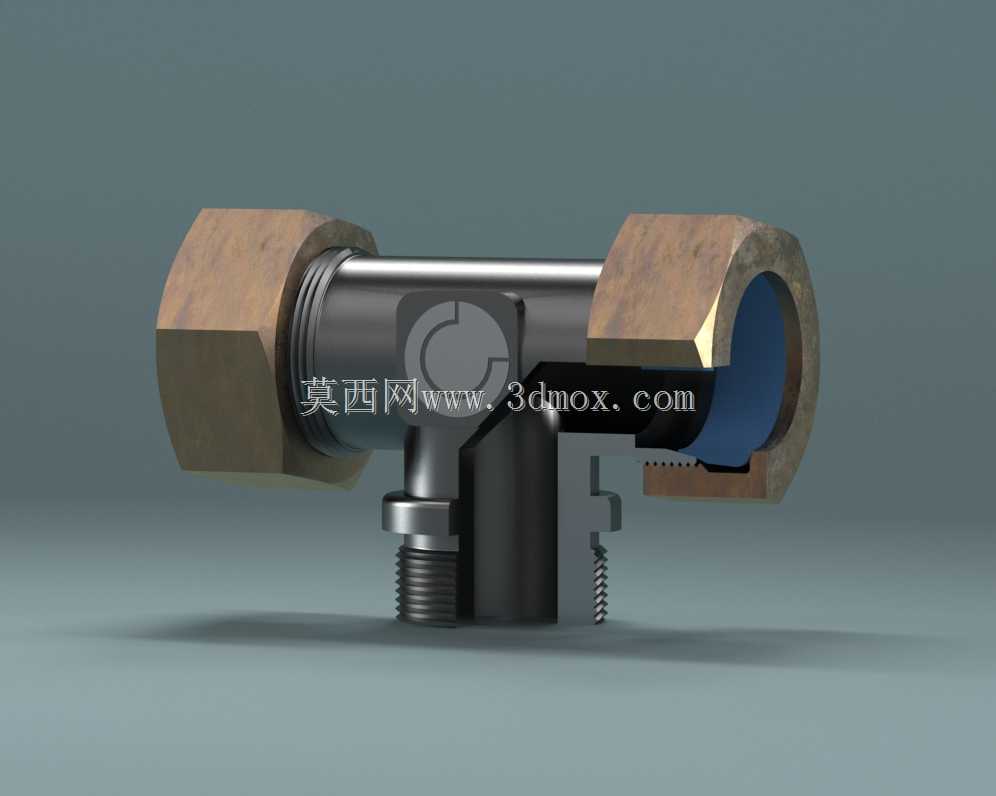

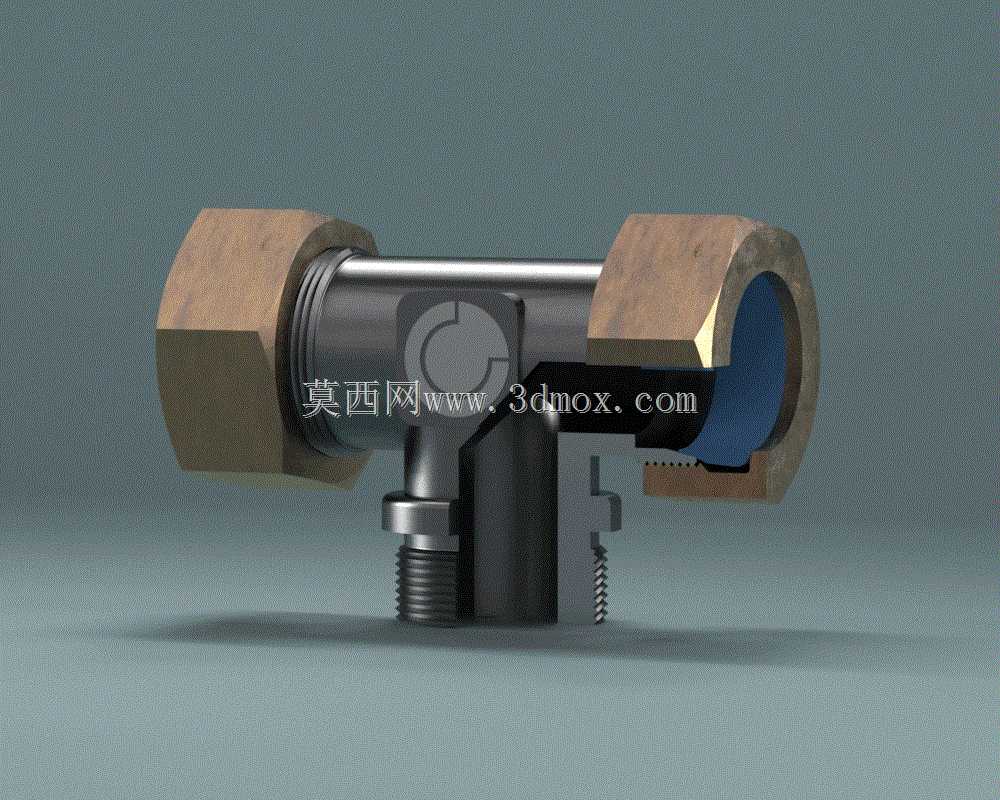

该三通管路接头主要应用于液压、气动流体输送系统中，承担单路流体分流为两路、或是两路流体汇流为单路的连接功能，常见于工业液压站管路排布、机床润滑系统管路、工程机械液压油路、气动控制回路等场景，是流体输送网络中实现管路变向、分流的核心连接部件，可在不额外增加管路转接件的前提下完成三个方向管路的连通，有效减少管路系统的泄漏点，提升整体管路的密封可靠性。从功能特性来看，该接头采用侧部外螺纹直连、两端活接螺母锁紧的结构设计，侧部外螺纹端可直接拧入阀块、泵体等设备的预设螺纹接口完成固定，两端的活接六角螺母可在接头主体固定后，单独旋转锁紧对接的硬管或软管接头，无需转动整段管路即可完成装配，大幅降低狭小安装空间内的管路装配难度，同时接头内部流道采用平滑过渡设计，避免直角转折造成的流体阻力激增，减少流体输送过程中的压力损失与紊流现象，降低管路振动与噪音产生的概率。在设计思路层面，该接头优先考虑密封可靠性与装配便捷性的平衡，两端活接螺母与接头主体的衔接处预留了密封件安装槽位，可适配金属密封环或是橡胶密封圈，根据输送介质的压力、温度、腐蚀特性选择对应密封方案，满足从低压气动回路到中高压液压油路的不同使用需求；接头主体与活接螺母的接触面做了限位台阶设计，既可以避免螺母锁紧时过度挤压密封件造成密封失效，也能防止管路受外力拉扯时螺母从接头主体上滑脱，提升连接结构的抗外力干扰能力。从外形尺寸与安装边界来看，该接头整体为T型布局结构，两端活接螺母采用标准六角外形，可适配普通开口扳手完成锁紧操作，无需定制专用工装，侧部外螺纹端的长度经过优化设计，拧入对应安装基体后不会出现螺纹旋入过短导致连接强度不足、或是旋入过长顶碰基体内部流道的问题；三个连接端的轴线处于同一平面内，安装时可根据管路走向选择水平或是垂直安装姿态，两端活接螺母的最大外径尺寸控制合理，相邻两个接头并排安装时不会出现扳手空间干涉的问题，可适配密集排布的管路安装场景，接头整体的外部轮廓无尖锐凸起，安装后不会对周边管线造成割损风险，也方便后期运维时的拆装操作。
