双轴螺旋细沙清洗分离设备结构设计

这款双轴螺旋洗沙设备主要面向砂石骨料加工、矿山选矿、混凝土搅拌站骨料预处理、河道清淤泥沙处理等作业场景，核心作用是完成颗粒状砂石物料的清洗、分级、脱泥与脱水作业，去除砂石表面附着的泥粉、杂质与包覆的泥层，同时将混杂在砂石中的细粒级废泥、污水通过槽体结构分离排出，最终输出洁净度符合工程建设要求的成品砂石骨料，解决天然砂或机制砂含泥量过高无法满足建筑、道路施工用料标准的问题。

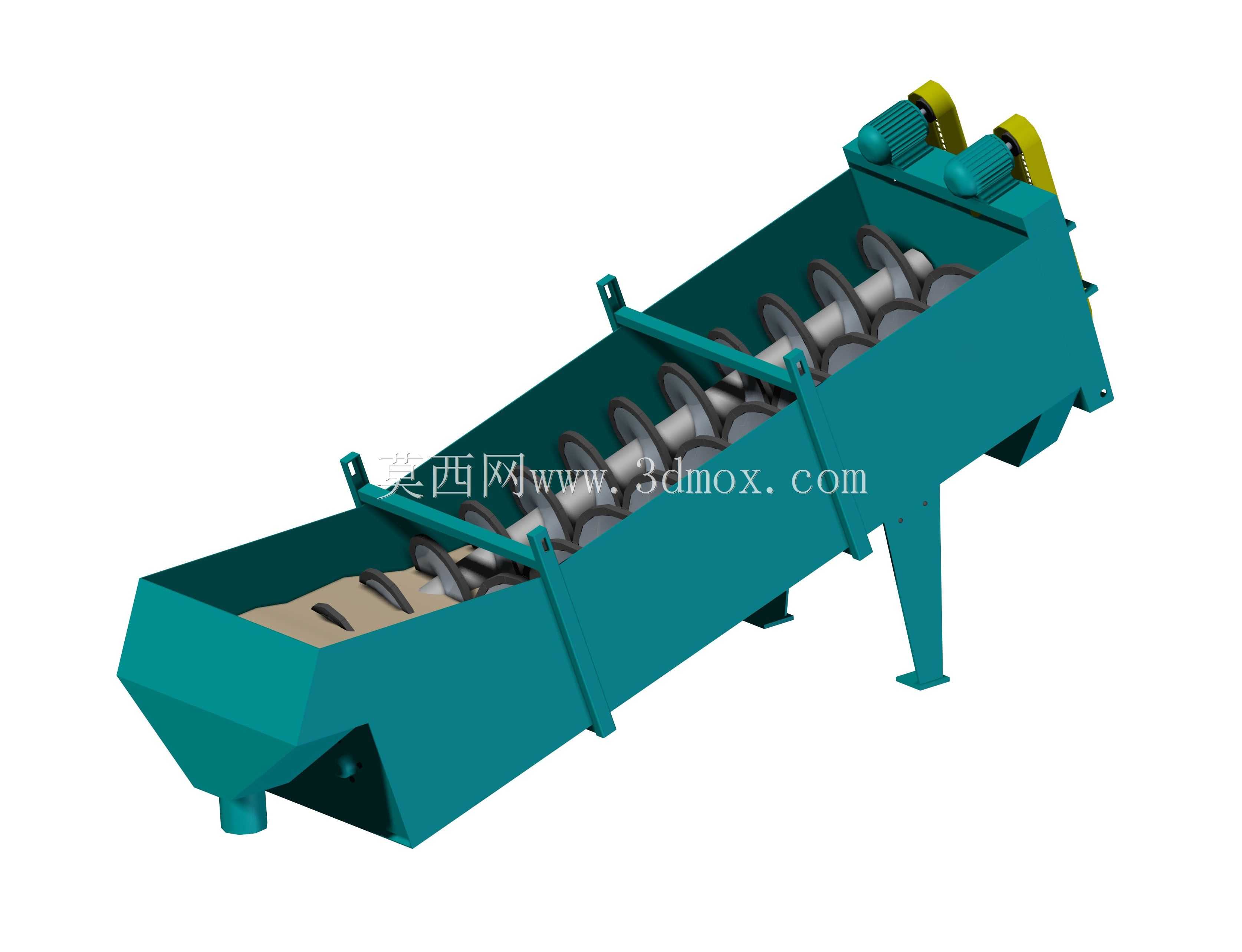

设备整体采用长槽型卧式结构，槽体为上宽下窄的梯形敞口设计，底部设置锥形集污排料口，槽体两侧焊接有加强筋板提升整体结构刚性，槽体下部设计有倾斜式支腿结构，支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在混凝土作业基础上，安装时需保证槽体沿螺旋输送方向保持3-5度的倾斜角度，便于污水与泥渣向低端排出口流动汇集。槽体内部平行布置两根带连续螺旋叶片的输送轴，螺旋叶片采用耐磨合金钢材质设计，叶片边缘做加厚耐磨处理，螺旋轴两端通过带密封结构的轴承座固定在槽体两端的端板上，避免作业过程中泥水渗入轴承造成磨损卡滞。

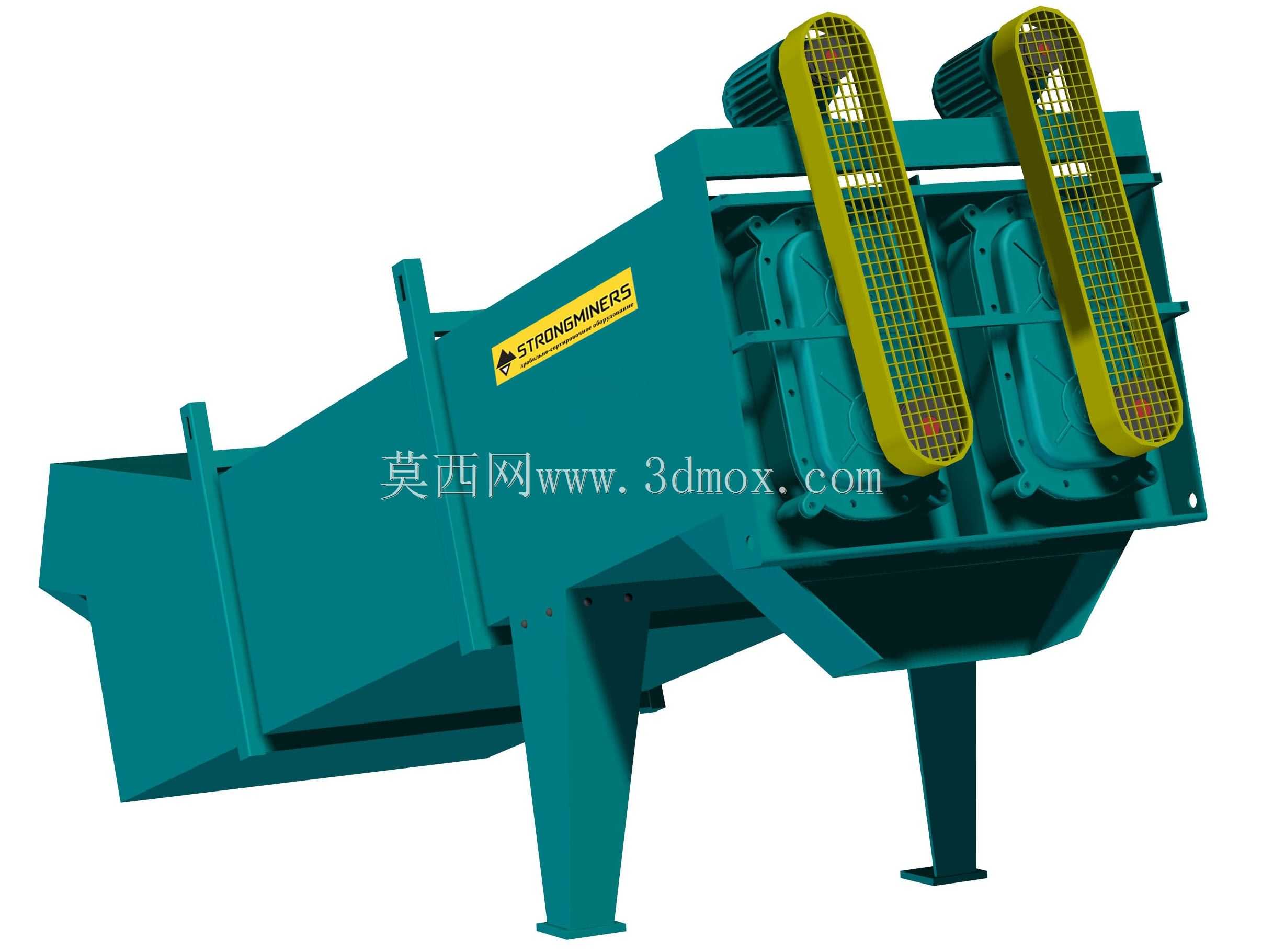

设备的驱动端布置在槽体高端位置，每根螺旋轴独立配置驱动电机与减速装置，两台驱动装置对称安装在槽体端部的安装支架上，通过联轴器与螺旋轴直连传动，双轴反向转动的设计可以让槽内的砂石物料在螺旋叶片的推动下不断翻滚、相互摩擦，充分打散物料结块，剥离表面附着的泥层，同时翻滚过程中裹挟的泥粉会融入冲洗水中，顺着槽体倾斜角度流向低端的排污口，而洁净的砂石则被螺旋叶片持续向高端的出料口推送，最终从高端出料槽排出完成整个清洗流程。槽体顶部设置有横向的加固横梁，既可以提升槽体的抗变形能力，也可作为检修时的临时踩踏支撑结构，设备两侧预留有冲洗水接口，可外接高压供水管路，在洗选过程中补充清水强化清洗效果，整体结构设计充分考虑了砂石洗选作业的高磨损、高负荷工况，所有与物料接触的部位均做了耐磨强化处理，密封结构采用多层组合密封形式，可适应长时间连续露天作业的使用需求，设备安装边界需预留驱动端检修空间与出料端的物料输送衔接空间，整体布置紧凑，可直接配套破碎筛分生产线完成连续化砂石处理作业。
