五轴机床多工艺测试金属加工样件

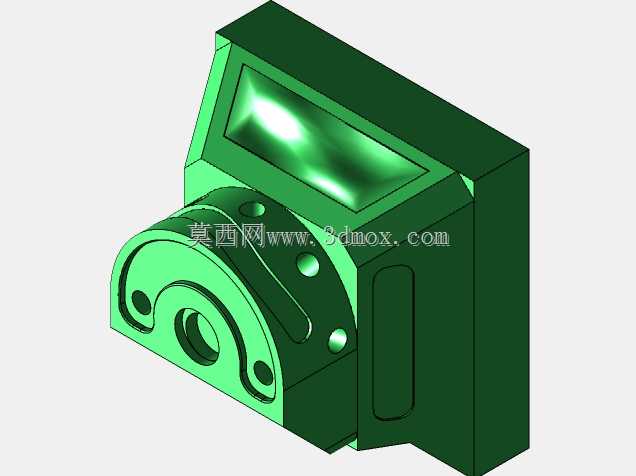

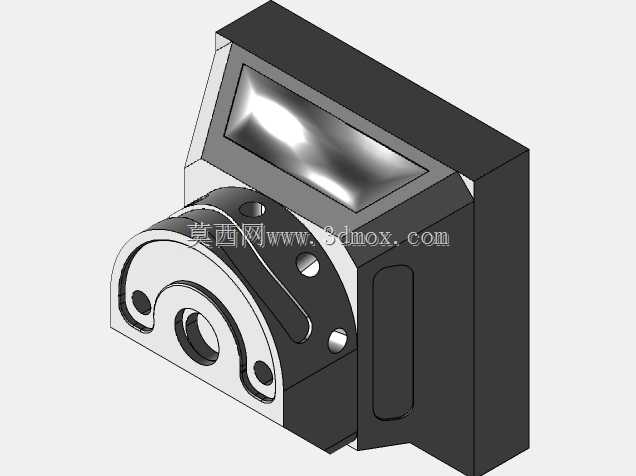

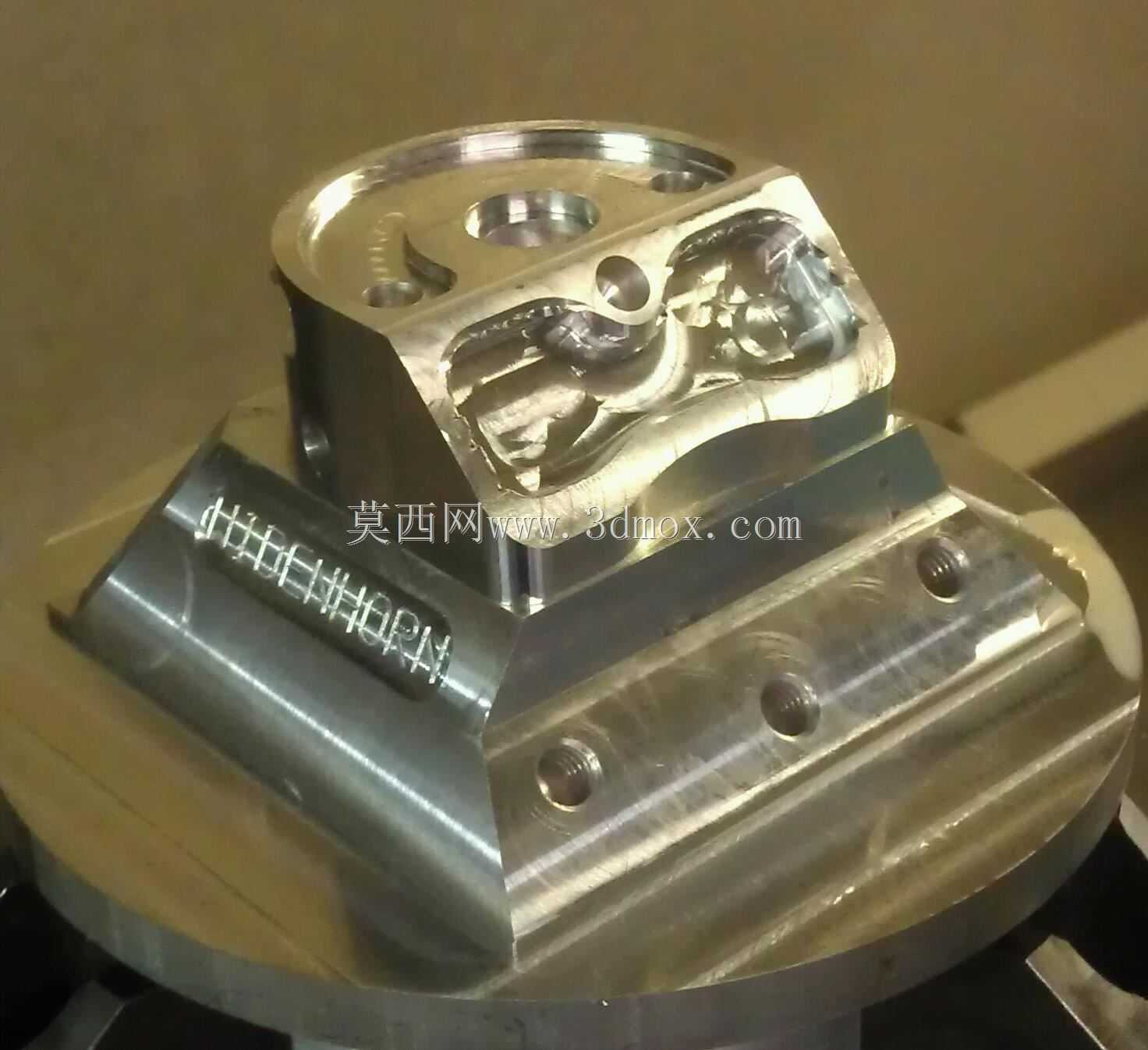

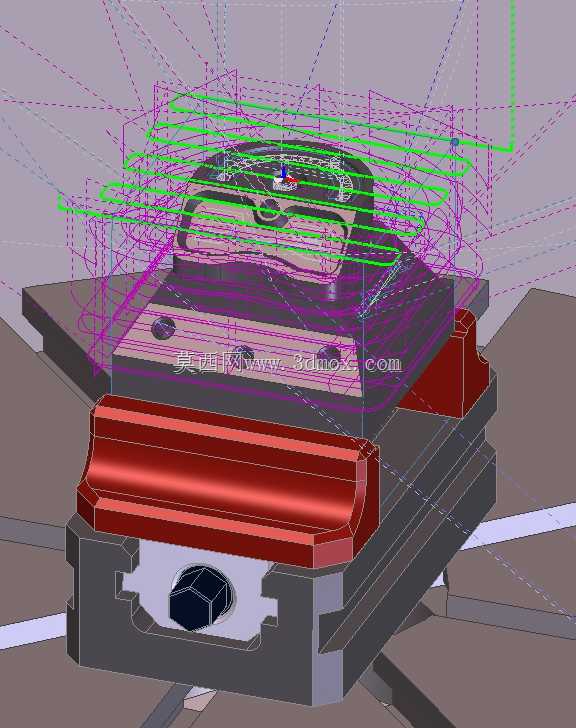

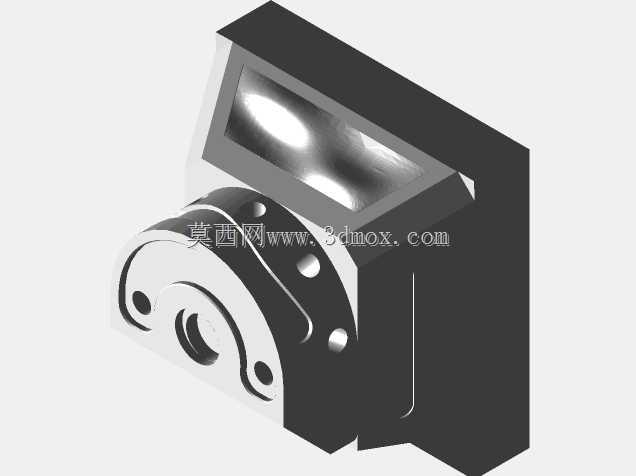

这款金属加工样件专为五轴机床的加工性能验证场景设计，主要应用于数控加工车间的设备调试、后处理器校验环节，是生产前确认机床多轴联动加工能力的核心测试载体，能够覆盖绝大多数精密金属零件加工中会用到的典型工艺特征，帮助操作人员快速排查机床联动误差、后处理代码逻辑问题，避免正式加工时出现零件报废、设备撞机的风险。样件整体采用一体化金属坯料加工而成，底部设置带标准螺纹孔的安装基座，基座平面平整度控制在微米级，可直接通过螺栓固定在机床工作台的通用夹具上，安装边界适配多数中小型五轴加工中心的工作台行程，无需额外制作专用工装即可完成装夹，装夹后不会超出机床的轴向运动范围，能够在一次装夹的前提下完成全部特征的加工，避免多次装夹带来的定位误差。样件上部集成了多种典型加工特征，包含不同角度的平面分度铣削区域、不同孔径的钻孔与攻丝工位、三维空间曲面旋转加工区域、径向钻孔工位、窄槽平面铣削区域，还设置了专门的同步铣削测试面，可验证五轴联动时的刀具路径平滑度；同时预留了两个独立腔室结构，可用于测试随形雕刻加工的精度，样件边缘设置了不同曲率的过渡圆角，可验证机床自动去毛刺工序的运行稳定性。设计这款样件时，充分考虑了五轴加工的全工艺覆盖需求，将分散在不同零件上的典型加工特征整合到同一坯料上，无需更换多个测试件就能完成全部工艺验证，大幅缩短设备调试周期；每个特征的尺寸参数都经过反复校准，能够直观反映加工后的形位公差、表面粗糙度是否达标，操作人员可通过观察各特征的加工质量，快速判断后处理器生成的G代码是否存在逻辑偏差，确认五轴联动时的旋转轴进给匹配度、刀具补偿参数是否准确，确保正式加工时设备能够稳定输出合格零件。
