扫描隧道显微镜真空腔体结构设计

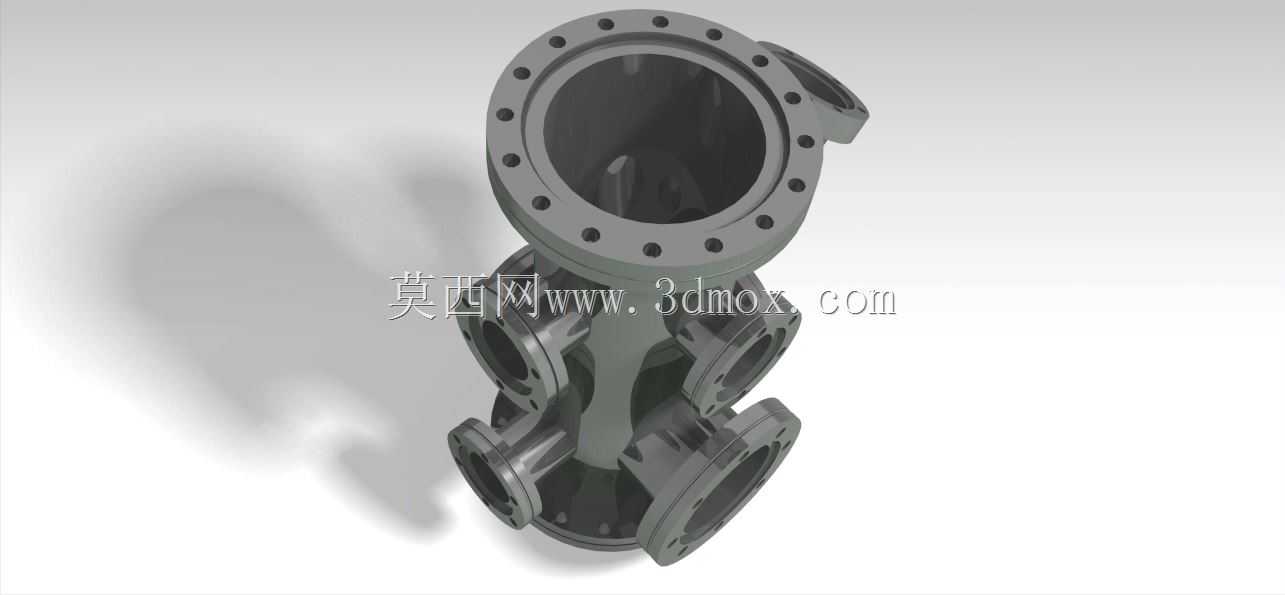

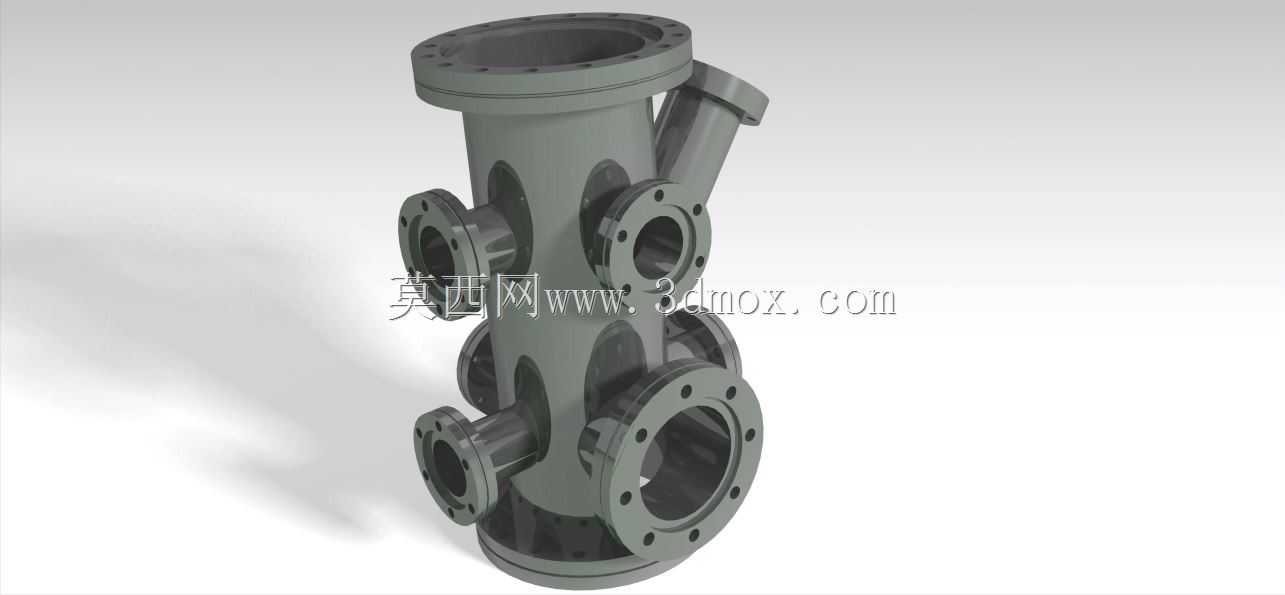

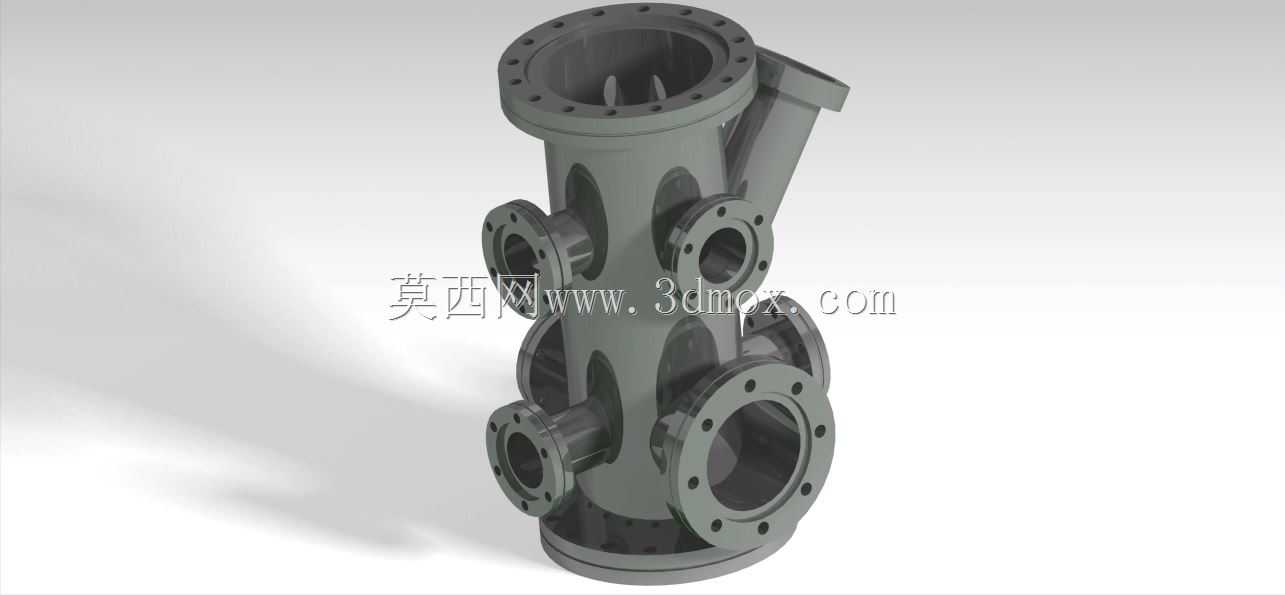

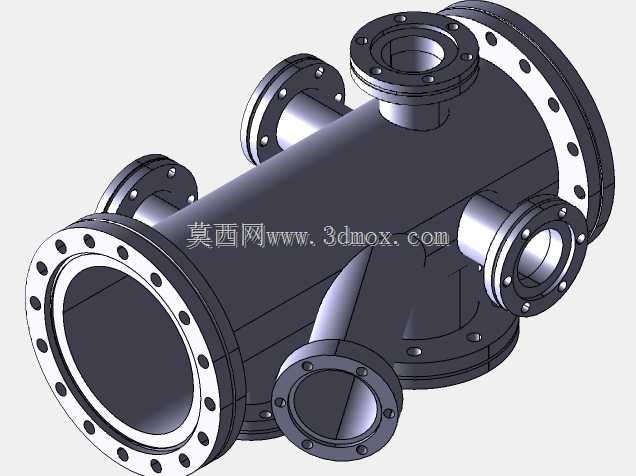

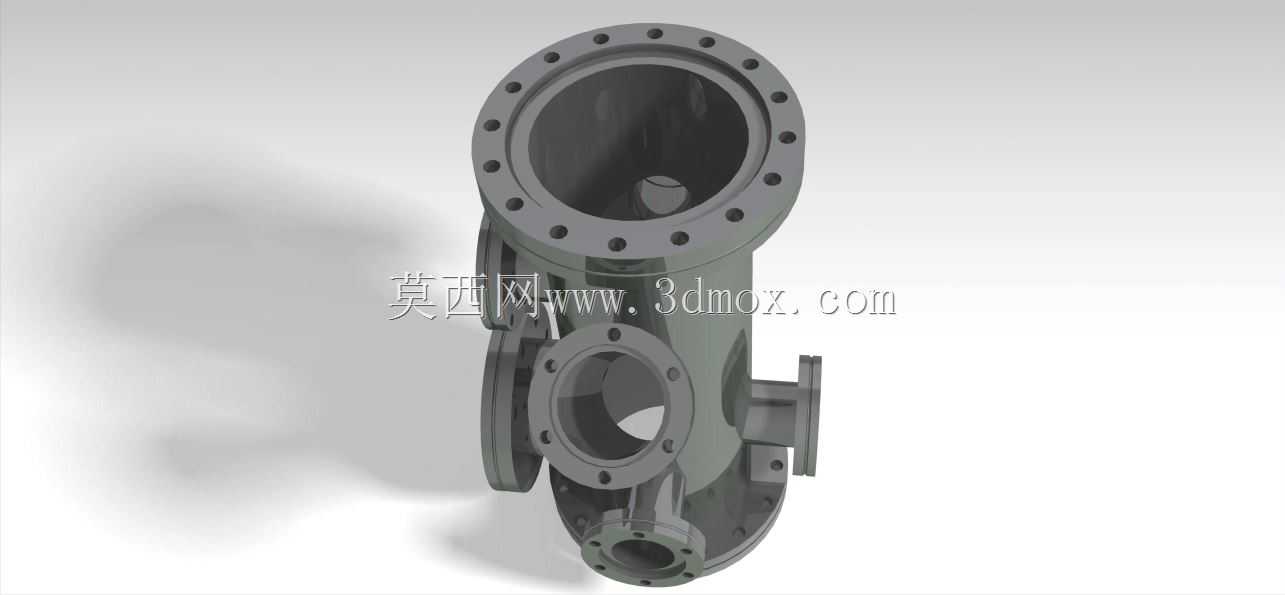

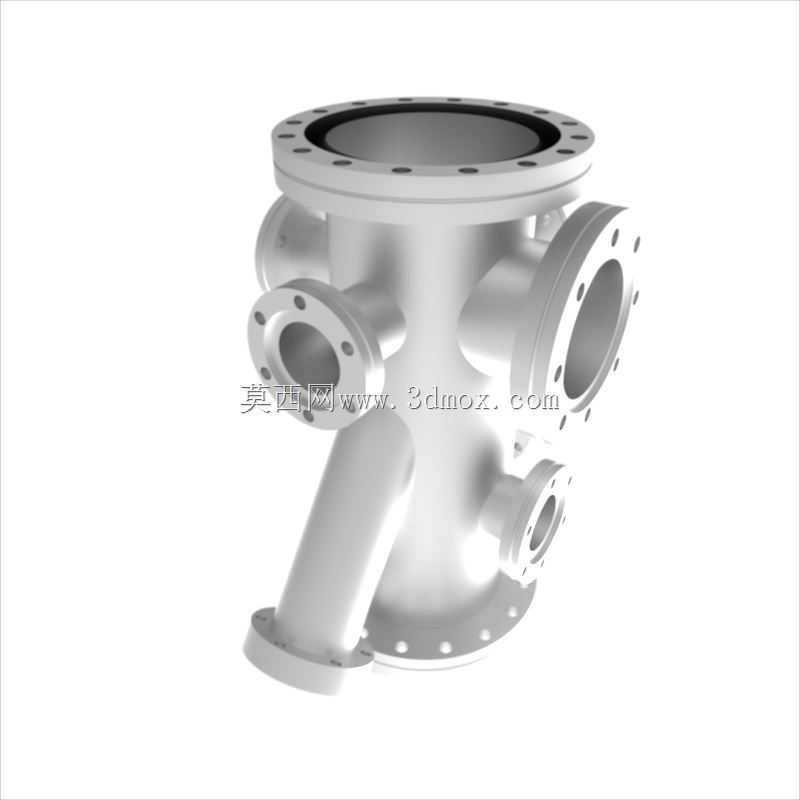

该真空腔体是扫描隧道显微镜核心的真空容纳部件，主要应用于表面物理、材料科学等领域的超高真空实验场景，为扫描探针、样品传输、观测表征等核心功能模块提供密闭的超高真空环境，隔绝外界大气、水汽、杂质对实验过程的干扰，保障原子级分辨率观测的环境稳定性。从实际用途来看，该腔体作为整套显微系统的真空容纳基体，需要承载不同功能的外接组件：顶部大口径法兰用于连接观察窗或者主真空抽气机组，侧面不同通径的法兰接口分别对应样品传递杆、探针调节机构、真空测量规管、辅助抽气通路、冷却管路接入等功能，斜向延伸的支管则用于连接样品预处理腔或者进样室，实现样品在不破坏主腔真空度的前提下完成传递与更换。从功能特性来看，该腔体采用多通一体式结构设计，所有接口均采用标准法兰密封形式，法兰端面加工有密封槽与螺栓连接孔，可适配金属密封垫圈实现超高真空级别的密封效果，腔体内部流道做平滑过渡处理，避免出现气流死角影响抽气效率，同时减少腔体内壁的放气源，保障真空度快速达到实验要求。设计思路上，首先根据扫描隧道显微镜的功能模块布局确定各接口的方位与通径，优先保障核心观测区域的结构刚度，避免腔体受力变形影响探针与样品的相对位置精度；其次合理排布各支管的延伸角度与长度，避免外接设备安装时出现空间干涉，同时预留足够的操作空间用于后期组件维护与接线；所有法兰的螺栓孔分布均遵循对应通径的真空法兰标准，保障与市售标准真空配件的互换性，降低设备的组装与维护成本。外形尺寸与安装边界方面，腔体主体为立式圆柱结构，底部法兰为整个部件的安装基准，可通过螺栓固定在设备机架的安装平台上，安装时需要保证底部法兰端面的水平度，避免腔体倾斜影响内部探针机构的调节精度；各侧向支管的伸出长度经过严格核算，安装外接组件后不会超出设备整体的防护外壳边界，顶部法兰的安装空间预留足够的操作距离，方便后期维护时拆卸顶部组件；所有法兰的连接螺栓均采用标准内六角规格，预留的扳手操作空间满足常规工具的使用需求，无需特殊定制工具即可完成组装与拆卸作业。
