双轴直线驱动蒙德里安绘图执行机构

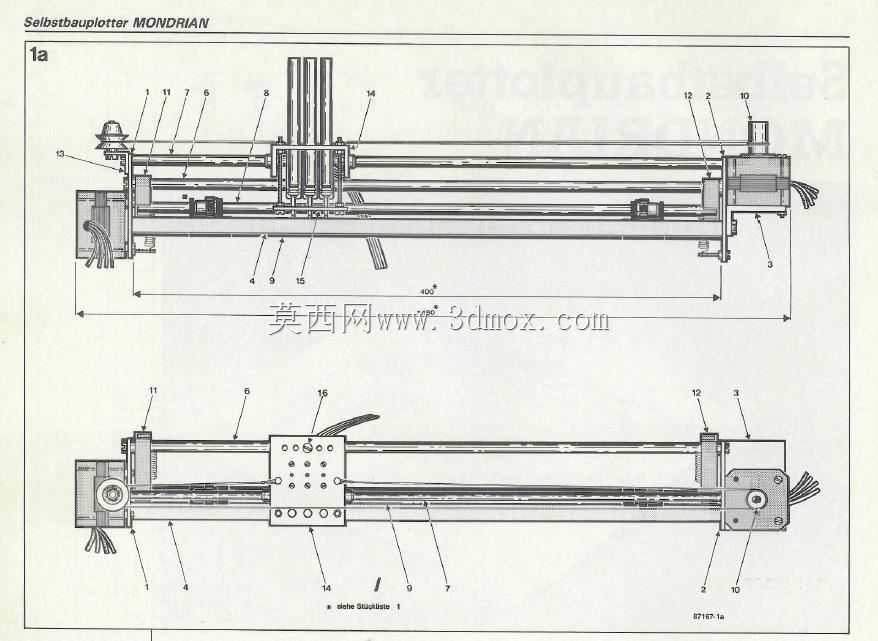

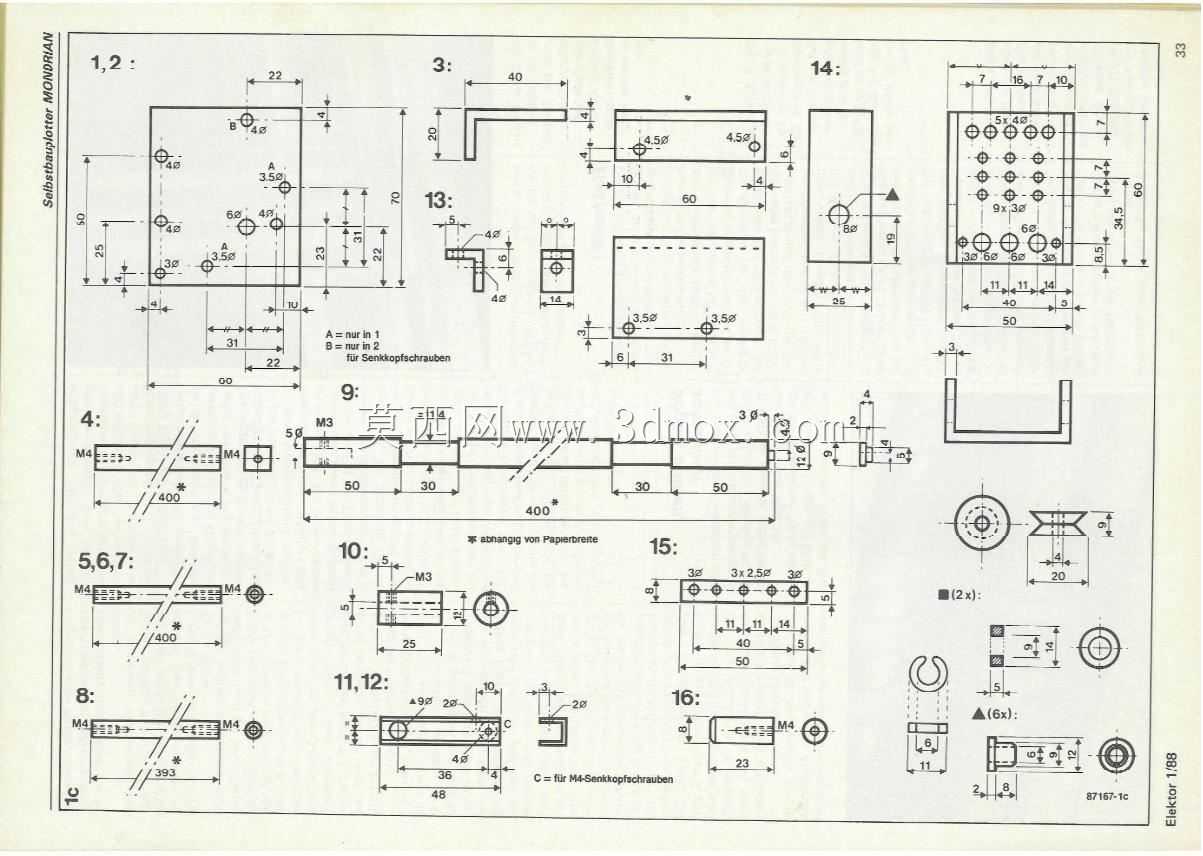

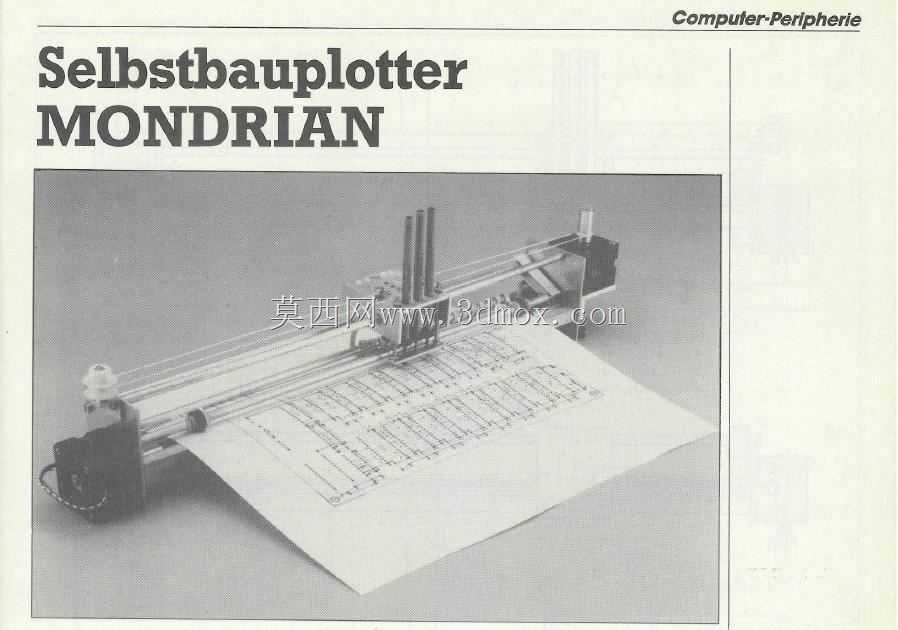

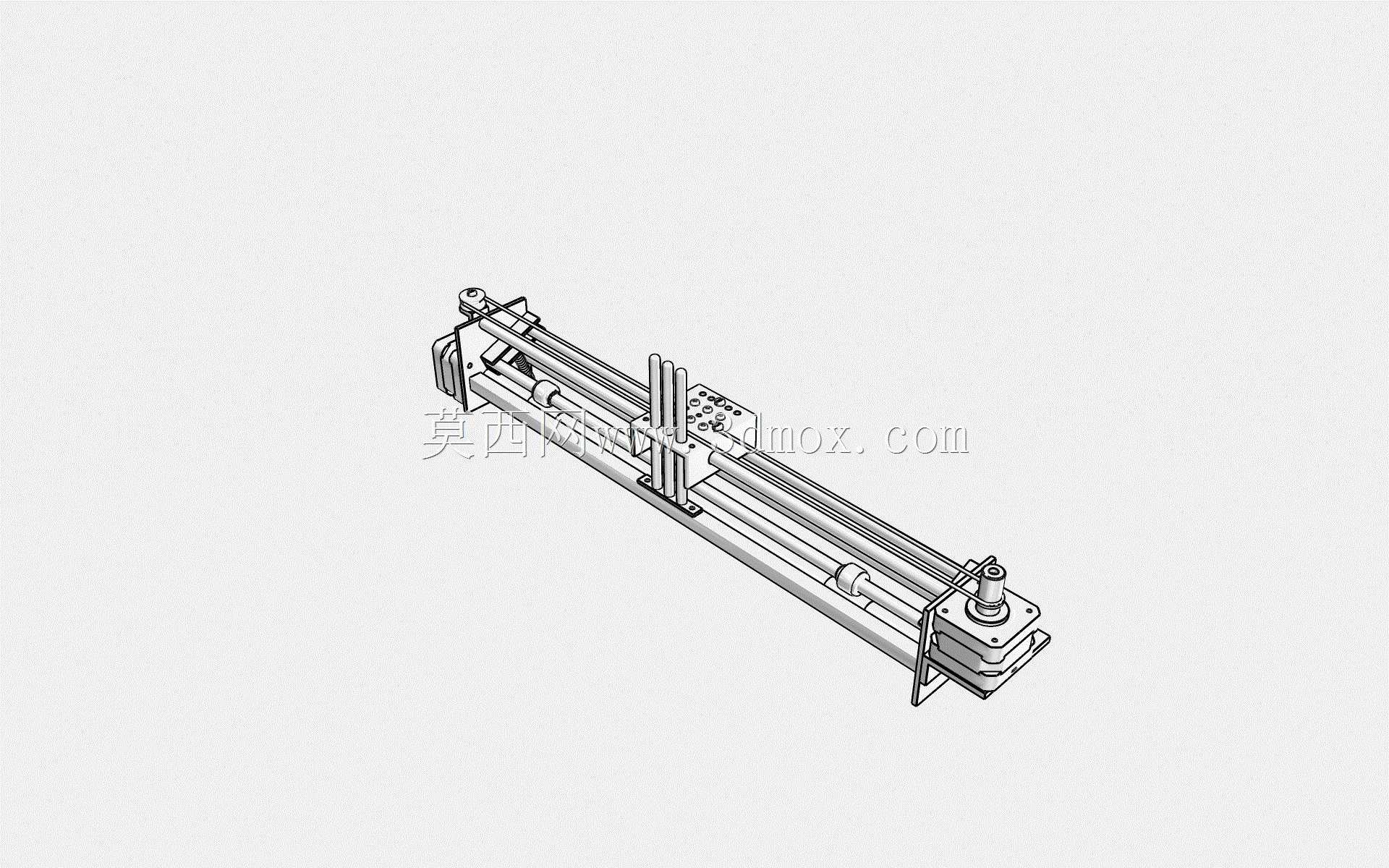

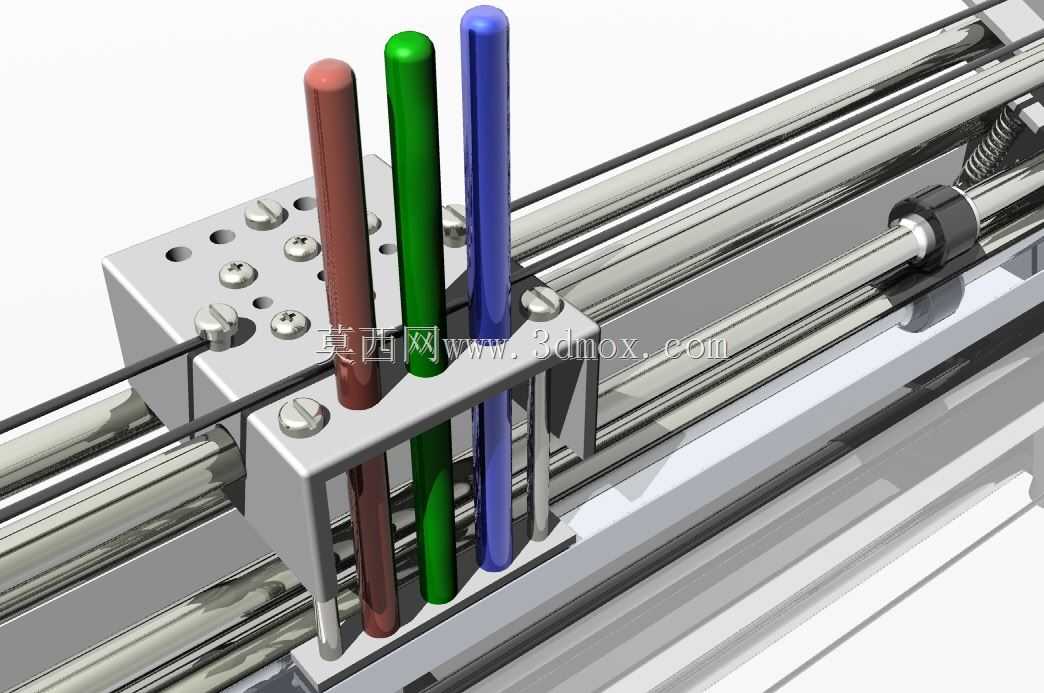

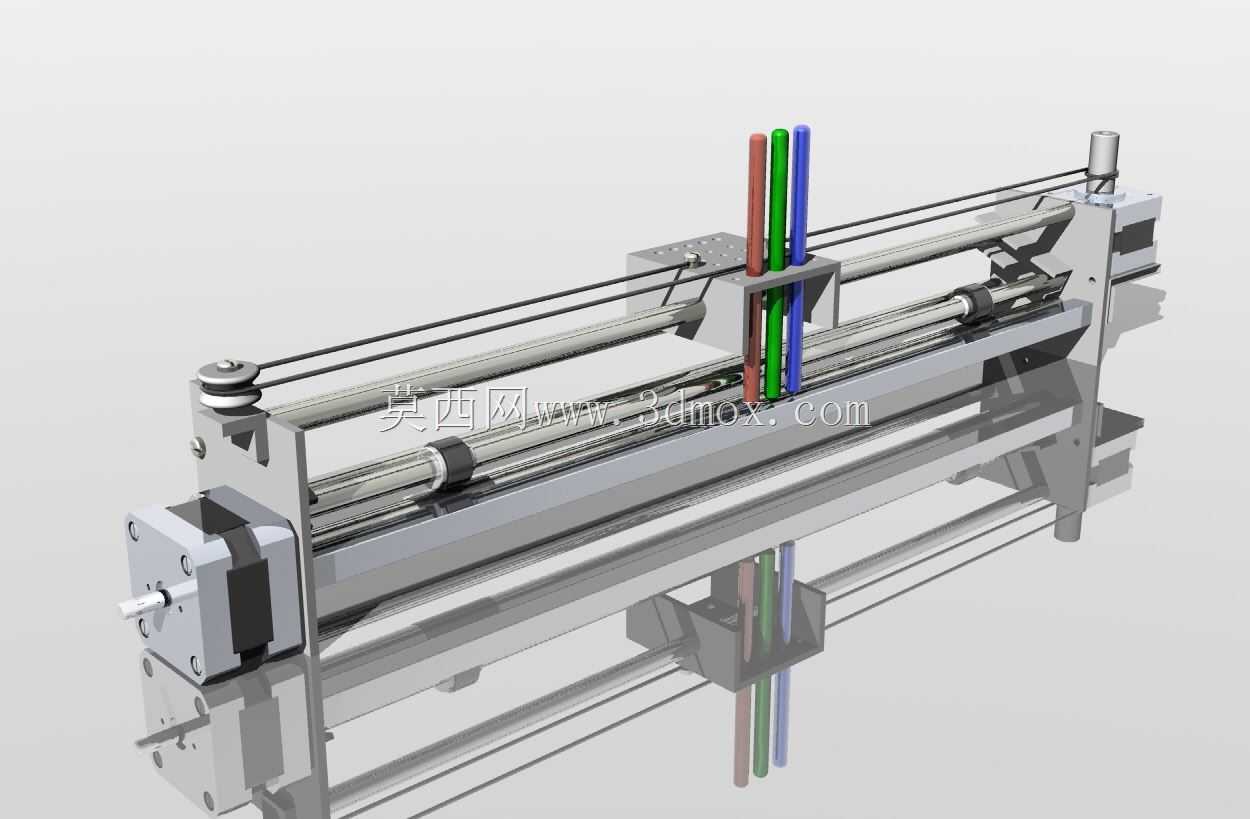

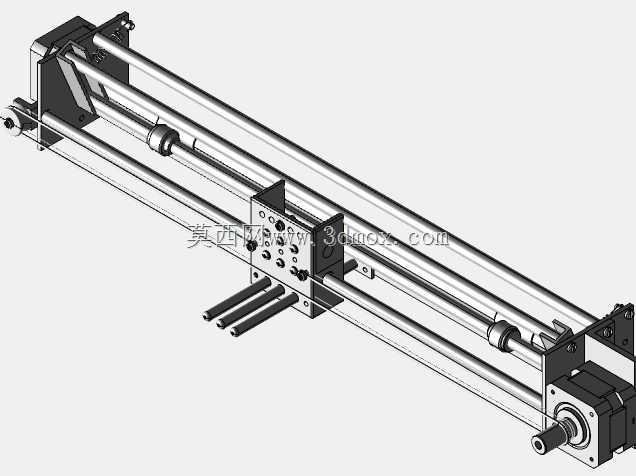

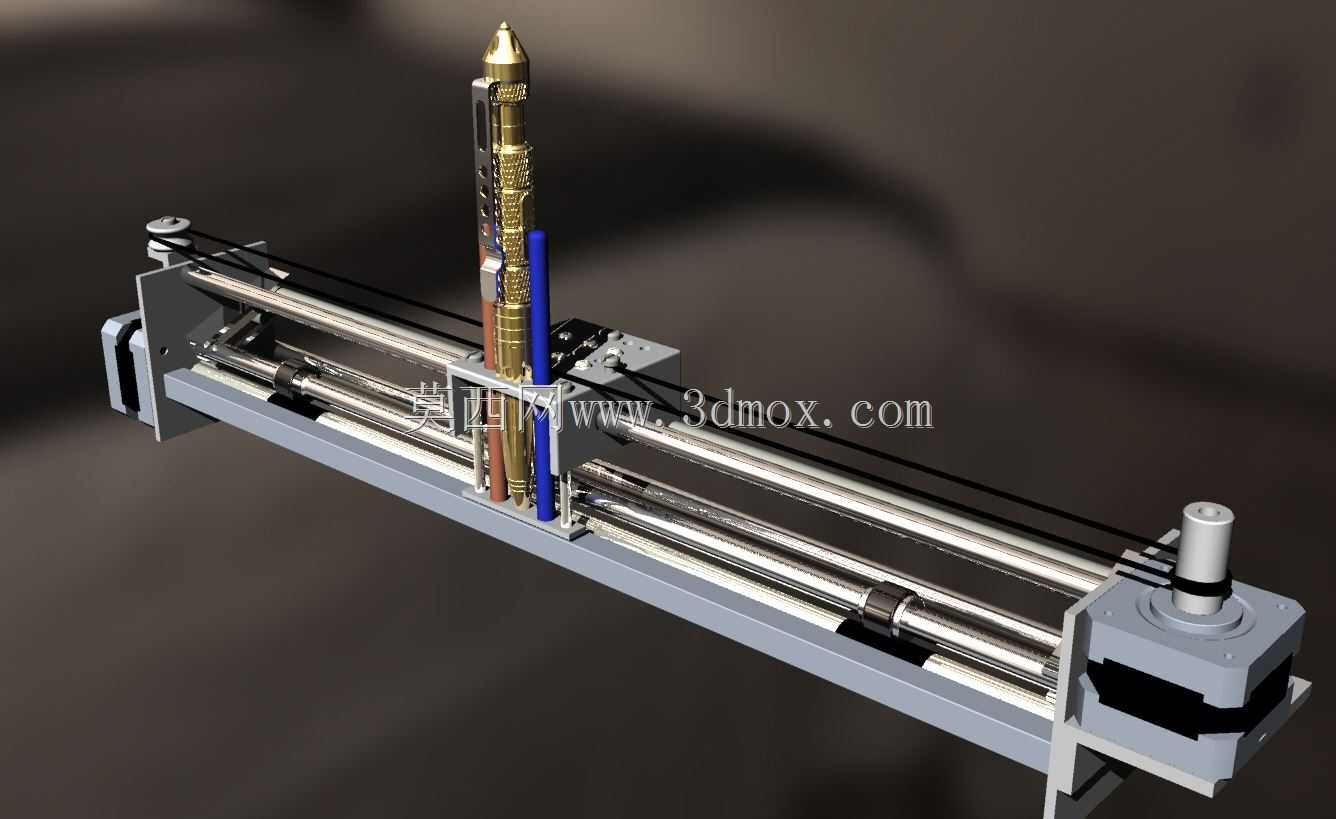

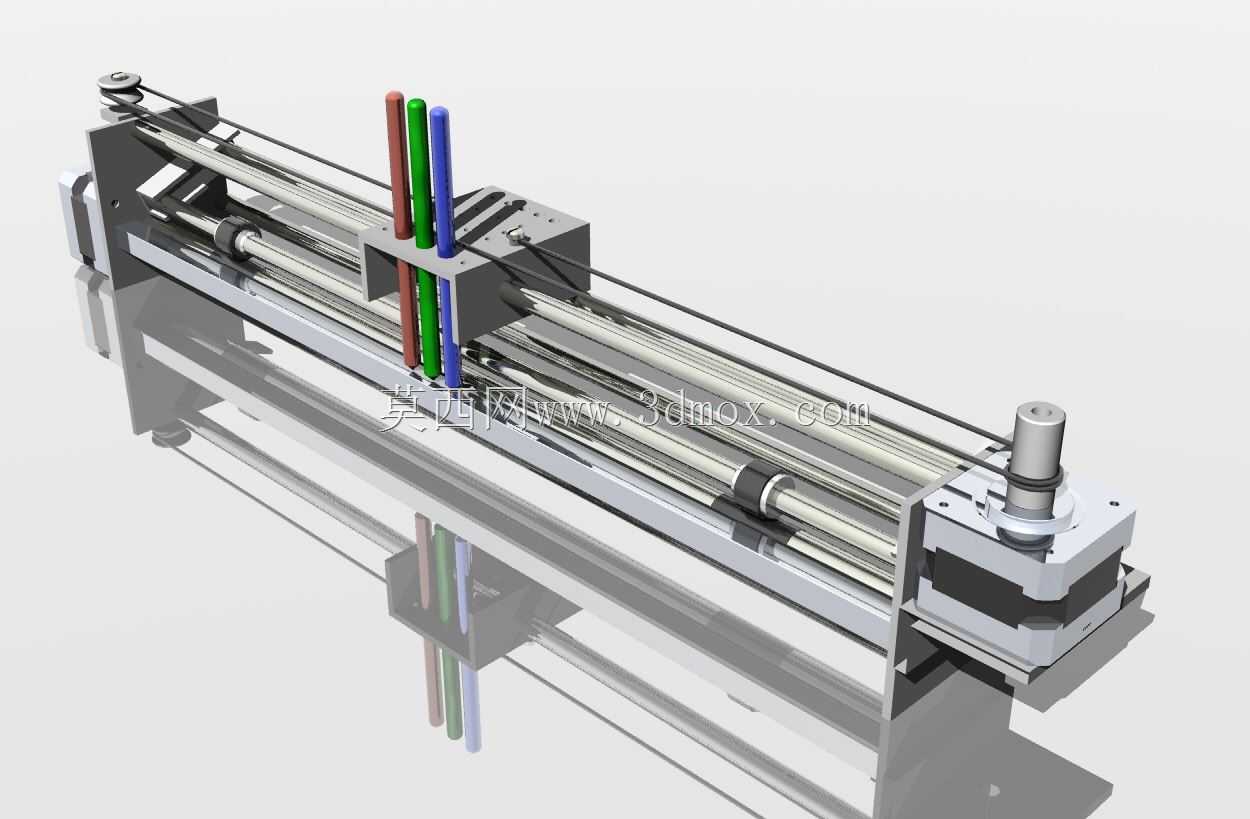

该绘图执行机构主要面向平面图案自动化绘制场景，可适配文创图案制作、教学演示绘图、小型板材表面标识绘制等应用需求，能够替代人工完成重复性的高精度线条绘制作业，在文创产品加工、工程制图教学演示、小型装饰板材图案加工场景中具备稳定的作业表现。设备核心采用双平行光轴作为横向运动导向基准，搭配同步带传动结构实现绘图笔架的长距离平稳往复移动，纵向运动集成于笔架模组之上，可带动绘图笔完成垂直于横向行程的进给动作，两个方向的运动通过精准的协同控制，可实现平面范围内任意连续线条的轨迹输出。笔架模组采用多笔位夹持设计，可同时装载多支不同色彩的绘图笔，通过内置的抬笔落笔机构实现不同笔具的自动切换，能够完成多色彩图案的连续绘制作业，无需中途人工更换笔具，有效提升复杂图案的绘制效率。设备整体采用卧式长条形布局，主体框架采用一体式型材拼接结构，两端布置传动与张紧组件，驱动单元集成于框架端部，无需额外外置安装支架，可直接放置于平整工作台面开展作业，安装边界仅需预留框架本体尺寸外少量走线与维护空间即可，无需复杂的地基固定或台面打孔安装。设计过程中优先考虑运动平稳性需求，横向导向轴采用高精度光轴搭配直线轴承的配合结构，可有效降低运动过程中的卡顿与径向窜动，保证绘制线条的平直度与连续性；同步带传动结构配置可调节张紧机构，长期使用出现传动松弛时可快速调整张紧度，维持传动精度；抬笔落笔动作采用直动式驱动结构，动作响应迅速，可精准控制落笔压力，避免压力过大划破绘图介质或压力过小导致线条断续的问题。设备的绘图幅面由横向导向轴的有效行程与纵向笔架的移动范围共同决定，可适配常规尺寸的纸张、薄板材、柔性贴膜等多种绘图介质，介质仅需平整固定于框架中间的工作台面即可完成装夹，适配性较强。整体结构无复杂冗余设计，各运动部件均预留维护操作空间，日常保养仅需定期对导向轴、传动部件进行清洁润滑即可，维护成本较低，可长时间连续稳定运行。
