铝合金加工用可转位端面铣削刀盘结构

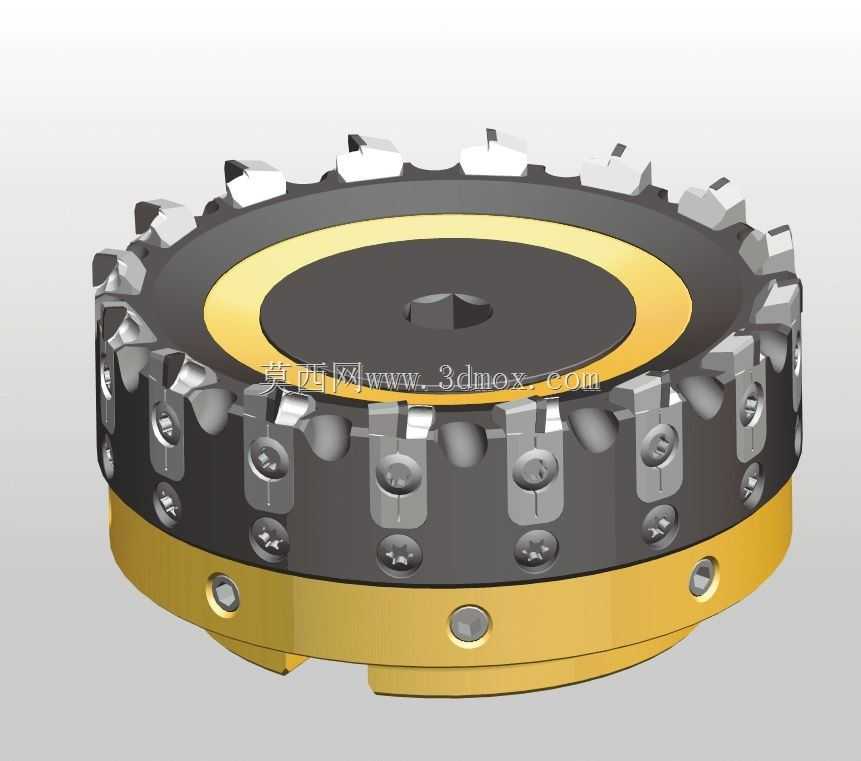

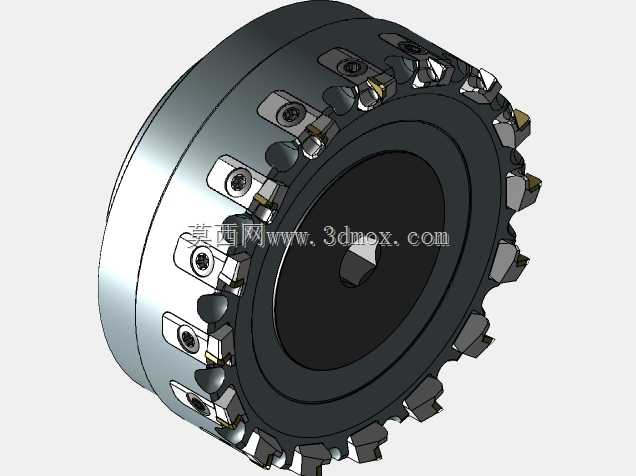

这款端面铣削刀盘主要面向铝合金材质的平面铣削加工场景，在航空航天零部件加工、汽车铝合金构件生产、通用机械铝制零件批量加工领域应用广泛，是数控铣床、加工中心完成大平面高精度铣削工序的核心配套刀具。实际生产中，这类刀盘主要承担铝合金工件的端面粗铣、半精铣加工工序，能够在高进给切削参数下稳定完成大面材料去除，同时保证加工面的平面度与表面粗糙度要求，适配铝合金材质易粘刀、切削负荷低但对排屑要求高的加工特性。从功能特性来看，该刀盘采用多刀齿错齿排布设计，圆周方向均匀布置多组可转位硬质合金刀片，刀片通过锁紧螺钉固定在刀座槽位内，单刀片磨损后可快速转位或更换，无需整体拆卸刀盘即可完成刀具维护，大幅缩短机床停机换刀时间；刀盘主体采用高强度合金钢制作，表面做耐磨防锈处理，与刀片接触的定位槽经过高精度磨削加工，保证每片刀片的安装定位精度一致，避免切削过程中出现刀片跳动导致的加工面振纹问题。设计思路上，这款刀盘针对铝合金切削的特性做了专门优化，刀齿的切削角度采用大前角设计，有效降低铝合金切削过程中的切削阻力，减少工件材料粘刀现象；刀盘上设置有专门的排屑导流结构，切削过程中产生的铝屑能够顺着刀体的导流面快速排出切削区域，避免铝屑堆积刮伤已加工表面；刀盘上下的环形定位结构采用高精度公差设计，能够与机床主轴端面实现紧密贴合，保证高速旋转过程中的动平衡性能，适配高转速进给的铝合金加工工艺要求。外形与安装边界方面，该刀盘为圆盘式结构，中心设置标准主轴安装孔，孔内带有传动键槽，能够与对应规格的数控铣床、加工中心主轴实现可靠传动连接；刀盘整体厚度经过优化，既保证刀体的结构刚性，又避免刀体过厚导致的切削干涉问题，安装时仅需通过主轴拉钉完成拉紧固定，即可保证刀盘与主轴的同轴度要求，适配常规立式、卧式加工中心的安装接口，无需额外配置过渡连接套即可直接装夹使用。
