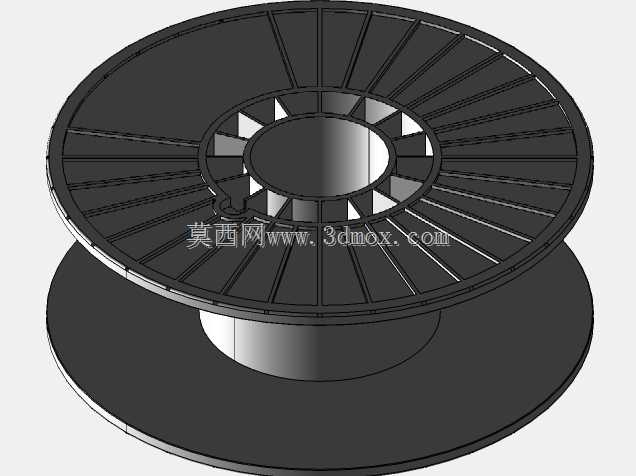

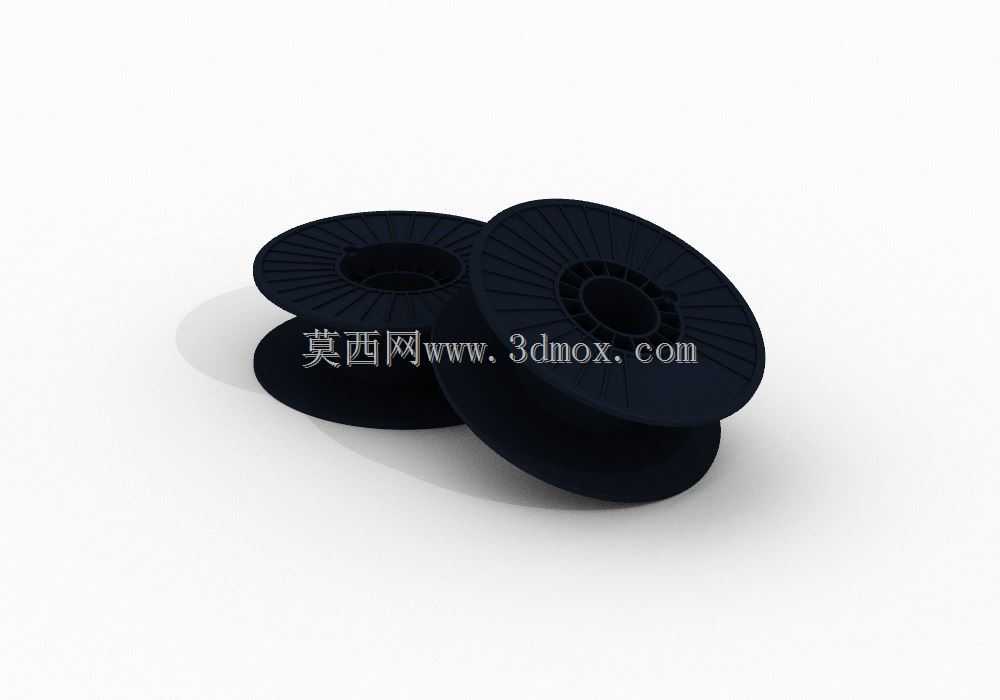

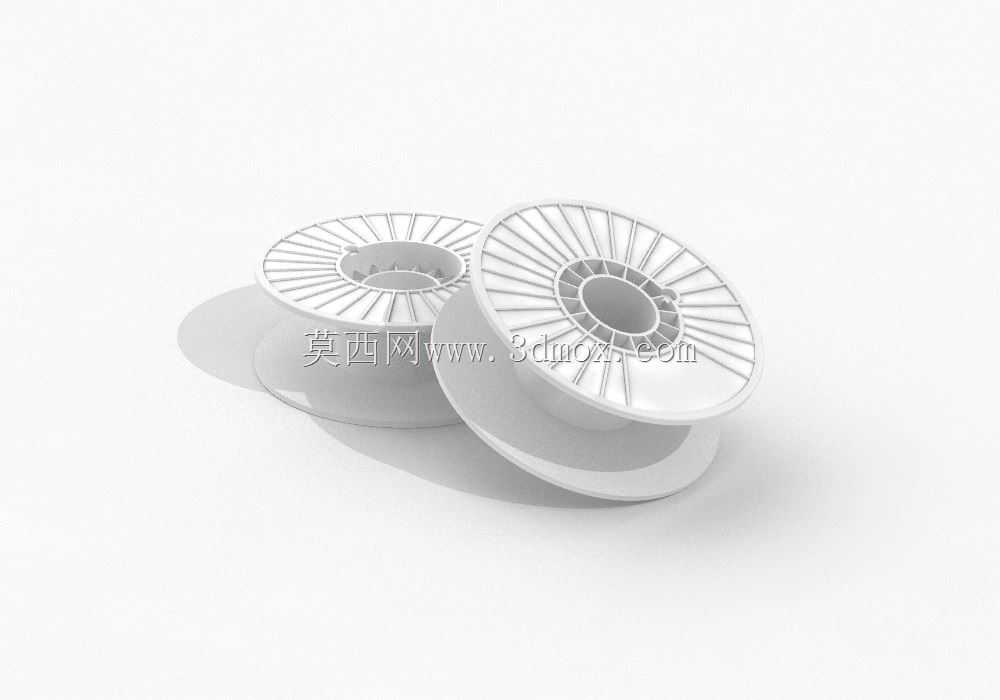

Makerbot3D打印机用灯丝线轴结构设计

在桌面级FDM3D打印设备的日常运维场景中，灯丝线轴是直接影响耗材送料顺畅度的核心配套部件，这款适配Makerbot机型的灯丝线轴，从实际打印作业的痛点出发完成结构设计，可适配绝大多数1kg装标准直径3D打印耗材卷的承载需求。从实际使用场景来看，桌面级3D打印作业常出现送料卡顿、耗材松垮脱卷、线轴转动卡滞等问题，多数源于线轴与耗材卷内径不匹配、轴体转动阻尼不合理、侧翼支撑强度不足，这款线轴在设计阶段就针对这些现场问题做了针对性优化。线轴整体采用对称式双辐板侧翼结构，中心设置与设备料架转轴适配的通孔安装位，安装边界完全匹配Makerbot系列机型原厂料架的转轴直径与安装跨距，无需额外改装即可直接装夹使用，中心轴套部位做了加厚处理，避免长期转动磨损导致的轴孔旷量，减少送料过程中的线轴跳动。侧翼的辐条采用放射状均匀排布结构，在保证整体支撑强度的前提下尽可能降低线轴自重，减少料架转轴的承重负载，同时辐条之间的镂空结构可减少耗材卷与线轴侧翼的接触面积，降低耗材转动时的摩擦阻力，避免送料过程中因阻力过大导致的耗材拉细、断料问题。线轴的卷绕筒体直径匹配标准3D打印耗材卷的内圈尺寸，筒体表面做了微弧过渡处理，不会刮伤耗材表面，保证耗材送进挤出机构时的表面完整性，两侧翼的边缘做了卷边加强处理，即便耗材在打印过程中出现轻微松垮，也不会从侧翼边缘滑出卡入料架缝隙。从设计思路上看，这款线轴没有做多余的装饰性结构，所有几何特征都服务于实际使用需求：中心轴孔的公差带按照小间隙配合设计，既保证线轴可在料架转轴上灵活转动，又不会因间隙过大出现转动偏心；放射状辐条的厚度经过受力校核，可承受满卷耗材的重量长期放置不变形，侧翼的高度匹配标准耗材卷的宽度，装夹后耗材不会出现轴向窜动。在实际打印作业中，这款线轴可适配PLA、ABS、PETG等多种常见3D打印耗材的卷装承载，转动阻尼均匀，不会出现线轴惯性过大多送料、或者阻尼过大拉不动耗材的情况，不管是高速打印还是低速精细打印场景，都能稳定配合送料机构完成耗材供给，同时对称式的结构设计也支持耗材快换，无需调整料架结构即可直接更换不同材质的耗材卷，适配桌面级3D打印场景下小批量、多材质切换的作业需求。
