可3D打印车间用旋风通风除尘装置

这款车间通风除尘装置主要面向中小型机加工、木工打磨、粉体分装等存在局部扬尘的生产作业场景，适配车间工位侧旁就近安装的通风除尘需求，能够在不占用大面积地面空间的前提下，完成作业区域含尘空气的就地收集与粗效分离，避免粉尘在车间内弥散扩散，改善一线作业岗位的空气环境质量，降低作业人员吸入工业粉尘的职业健康风险。

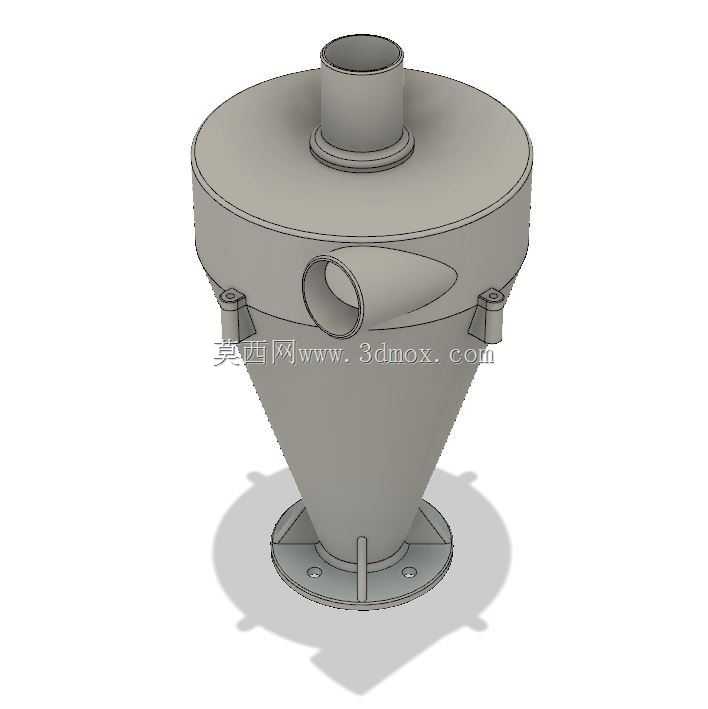

设备采用经典的旋风离心分离结构作为核心功能载体，整体由上筒体、进风导向段、下锥斗、底部安装底座、顶部排风接口五个核心部分组成，含尘空气从筒体侧部的切向进风口进入设备腔体后，会沿筒体内壁形成稳定的旋转向下气流，气流携带的粉尘颗粒在离心力作用下被甩向筒壁，随气流沿锥斗内壁滑落至下部集尘区域，经过分离净化后的气流则在锥斗中部形成折返的上升内涡旋，最终从筒体顶部的轴向排风口排出，可直接对接车间现有排风管道，或是衔接后续精过滤单元完成进一步空气净化。

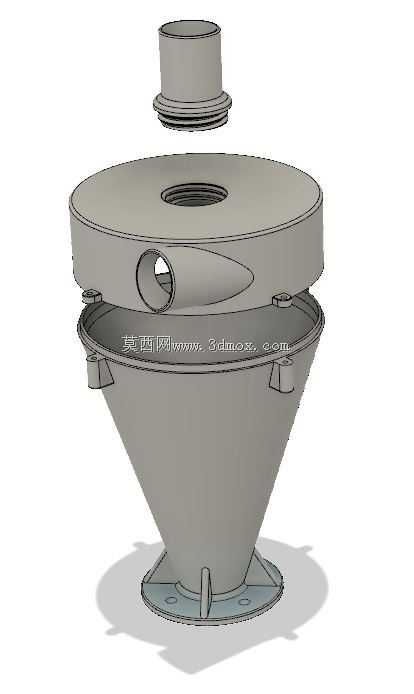

设计过程中充分考虑了小批量自制与快速落地的需求，整体拆分为三个可独立加工的组件，所有部件的壁厚、连接结构均适配熔融沉积成型的3D打印工艺要求，无需额外设计复杂的支撑结构即可完成打印制作，采用公制单位统一标注所有配合尺寸，部件之间的衔接位置预留了标准的法兰连接余量，可通过常规螺栓紧固件完成组装，无需定制特殊连接件。

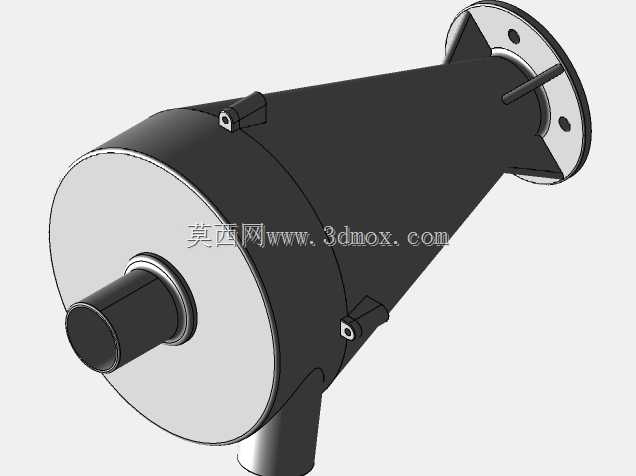

外形尺寸方面，设备整体呈上粗下细的锥台组合结构，上部筒体直径适配常规工位的通风风量需求，侧部进风口的管径匹配车间常用的柔性通风软管规格，顶部排风口的尺寸可直接对接标准圆形通风管道，底部采用带安装孔的圆形法兰底座，安装时仅需在工位旁的支架或是地面预留对应螺栓孔位即可完成固定，整体安装边界紧凑，不会对作业人员的操作空间造成过多挤占，进风口的朝向可根据实际工位的扬尘产生位置调整安装角度，灵活适配不同作业岗位的除尘点位布置需求。设备的锥斗角度经过优化设计，能够保证分离后的粉尘顺利滑落，避免粉尘在锥壁粘附堆积，日常维护仅需拆卸下部集尘段即可完成积尘清理，操作简便，适合小型生产车间的日常使用需求。
