小型立式手动喷砂机结构设计方案

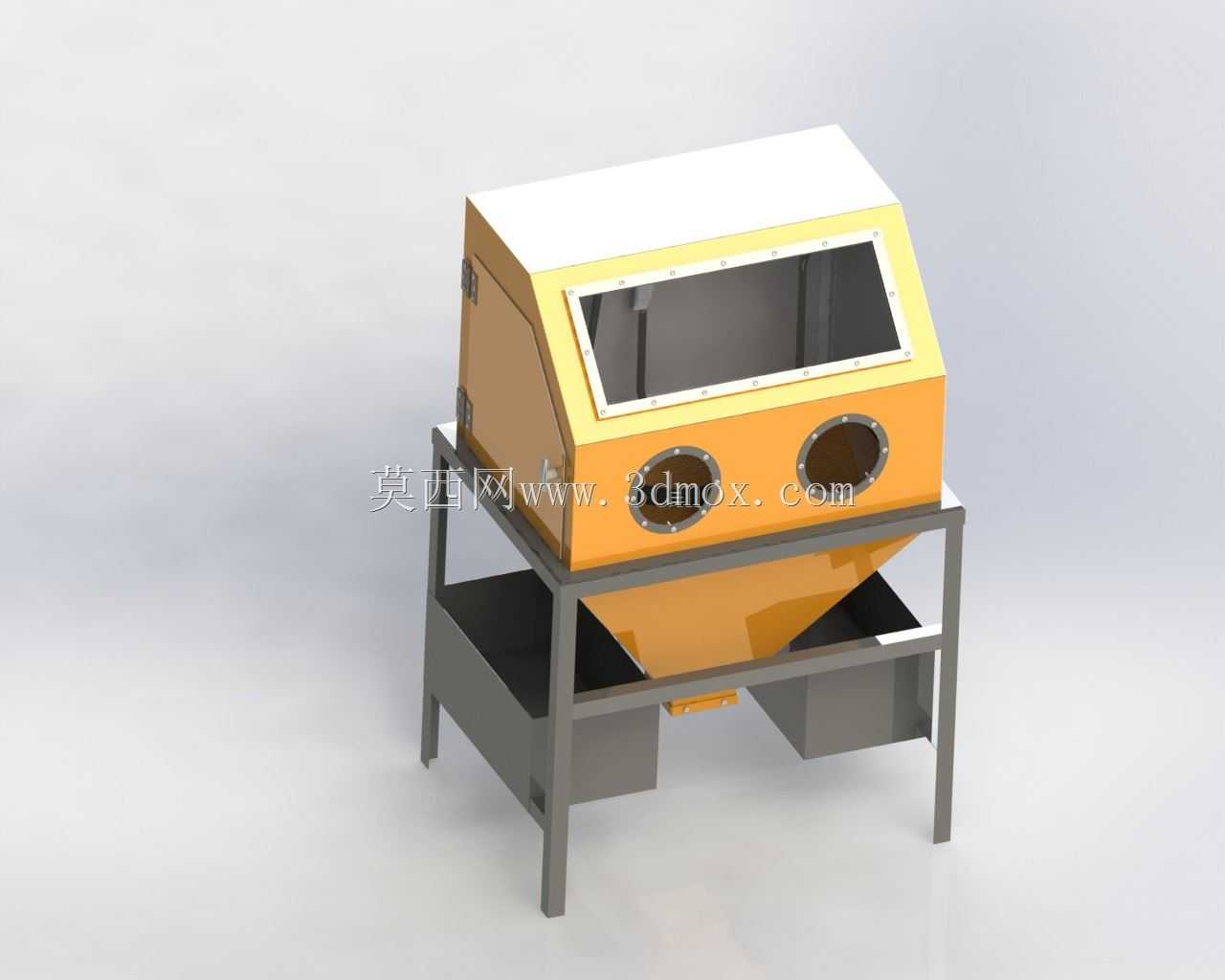

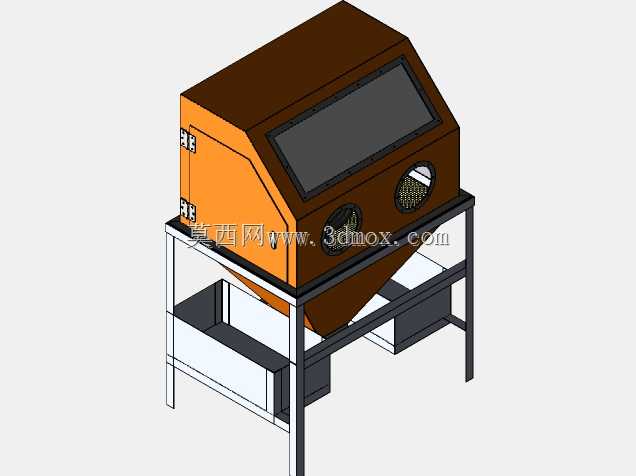

这款箱式手动喷砂设备的三维结构设计，首先围绕小批量工件表面处理的实际作业场景展开，适配五金加工、模具维护、小型零部件翻新等工况下的干式喷砂作业需求，作业全程在封闭箱体内完成，能有效控制磨料飞溅与粉尘外溢，匹配车间常规工位的环保作业要求。从功能实现逻辑来看，设备上部为封闭作业舱，正面设置倾斜观察窗，窗体采用高透耐磨材质，既保证作业时的清晰视野，又能抵御磨料高速冲击造成的刮花磨损；观察窗下方对称布置两个带密封护套的操作孔，作业人员可将手臂伸入舱内，手持喷砂枪完成工件的多角度表面处理，操作孔的密封结构能避免作业过程中磨料从缝隙溢出。作业舱下部为锥形集砂斗，设计锥度充分考虑磨料的自然滑落特性，能让使用后的磨料自动汇集到斗底，配合下部的分选回收结构，可实现磨料的循环利用，减少磨料损耗。设备配套的金属支架采用方管焊接结构，除了承托上部作业舱的重量，支架中部预留的空间可放置磨料收集盒、除尘接料组件，支架底部设置可调脚杯，可适配车间不平整地面，保证设备放置平稳无晃动。从设计思路上，这款设备优先考虑手动作业的操作便利性，观察窗的倾斜角度经过反复校核，匹配作业人员站立操作时的自然视线角度，避免长时间作业产生视觉疲劳；操作孔的中心距、距台面高度均按照成年人立姿作业的人体工程学参数设定，手臂伸入舱内后可覆盖整个作业舱的工作台面，无需频繁调整身体姿态。设备的外形尺寸控制在常规车间工位的允许范围内，整体占地宽度不足一米，长度适配单人操作空间，安装时无需预留额外的大幅操作空间，仅需在设备后侧预留除尘管路的连接位置即可，可直接放置在常规车间工作台旁或者独立工位使用，不需要做特殊的地基处理。作业舱内部可根据处理工件的尺寸更换不同规格的工作台网板，针对小型精密零件可加装细孔网板避免工件掉落，针对较重的五金件可更换加厚承重网板，适配不同重量、不同尺寸工件的处理需求。舱门设置在设备侧面，采用铰链连接配压紧锁扣，关闭后可保证舱体密封性，开启角度足够大，方便取放尺寸较大的工件，锁扣的压紧力可调节，长期使用出现密封胶条磨损时，可通过调整锁扣行程保证密封效果。设备两侧的外置结构预留了除尘接口、压缩空气接口的安装位置，接口尺寸匹配车间常规的气源管路、除尘管路规格，安装时无需做额外的转接头适配，可快速完成管线连接投入使用。
