小型工程高温管道抽排系统结构设计

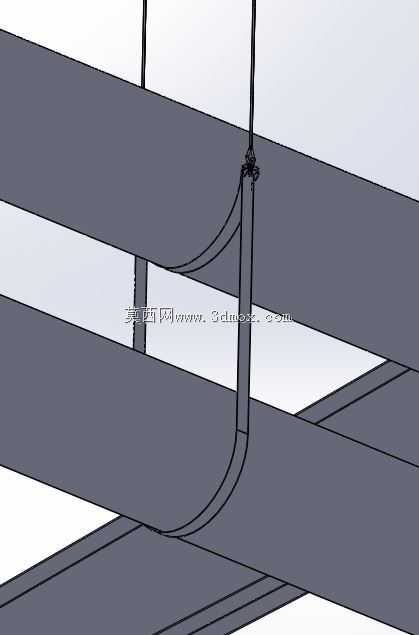

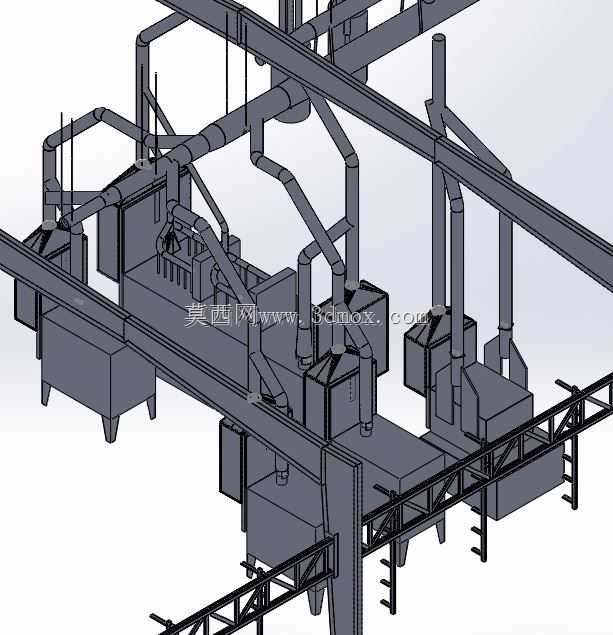

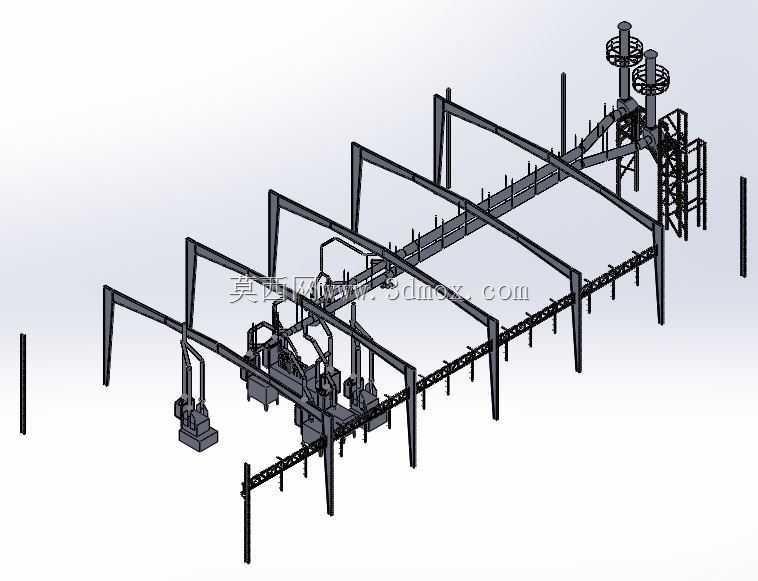

这套小型工程高温管道抽热设备，主要应用于中小型机加工车间、焊接作业区、小型热处理工位的高温废气与余热抽排场景，针对作业过程中产生的高温烟气、设备散热滞留的热空气进行定向收集与集中导出，避免高温废气在作业区域弥散，改善一线操作岗位的作业环境，同时降低区域环境温度过高带来的设备老化加速、作业安全隐患等问题。整套系统采用长距离线性布局的主管道设计，沿作业工位上方的架空区域铺设，能够覆盖多组并排布置的作业工位，无需为每个工位单独设置独立排风管路，大幅压缩了管路布设的空间占用与材料成本。主管道采用分段式框架支撑结构，每一组支撑立柱都做了落地式固定设计，立柱底部预留了地脚安装孔位，可直接通过膨胀螺栓与车间混凝土地面固定，支撑框架的横向跨度适配常规中小型车间的工位间距，不会对下方作业人员的操作动线、物料转运通道造成遮挡。管道支路从主管道向下延伸至各个产热工位上方，支路末端设置有可微调角度的吸风口，能够根据不同工位的产热位置调整吸风朝向，保证高温烟气刚产生就被有效捕集，避免热气向周边扩散。系统末端设置有集中排风塔结构，搭配爬梯与操作平台，方便后期对排风末端的过滤组件、风阀结构进行检修维护，排风塔的出风口高度高于车间屋面常规高度，能够将抽出的高温废气直接导向高空区域，避免废气倒灌回车间内部。设计过程中充分考虑了管路的风阻平衡，主管道从靠近吸风工位的起始端到末端排风塔位置采用渐变的管径设计，匹配不同管段的通风流量需求，降低管路沿程阻力损失，减少配套风机的功率损耗。整套设备的安装边界适配层高4.5米至6米的常规工业厂房，架空铺设的管道最低点距离地面保留2.8米以上的净空高度，完全满足人员通行、常规物料转运的高度要求，支撑立柱的布设位置避开车间主通道与设备吊装区域，不会与车间现有生产布局产生冲突。管路连接位置预留了标准法兰接口，可根据现场实际的工位增减需求灵活拓展支路管道，适配不同规模作业区域的通风改造需求，支架结构采用模块化拼接设计，无需现场大量焊接作业，能够快速完成组装与固定，缩短现场安装的施工周期。
