可调式角度测量角规精密结构设计

这款可调式角度测量角规，是机械加工、钣金划线、模具装配、木工放样等场景中常用的角度测量与划线辅助器具，主要用于完成工件角度的精准测量、待加工件的角度划线定位、装配环节的角度校验工作，在机加工车间的工序检验、钳工划线平台作业、五金件加工角度核对、教学实训的角度测量演示等场景中都能发挥稳定作用，能够帮助操作人员快速完成角度参数的确认，避免因角度偏差导致的工件报废、装配错位等问题。

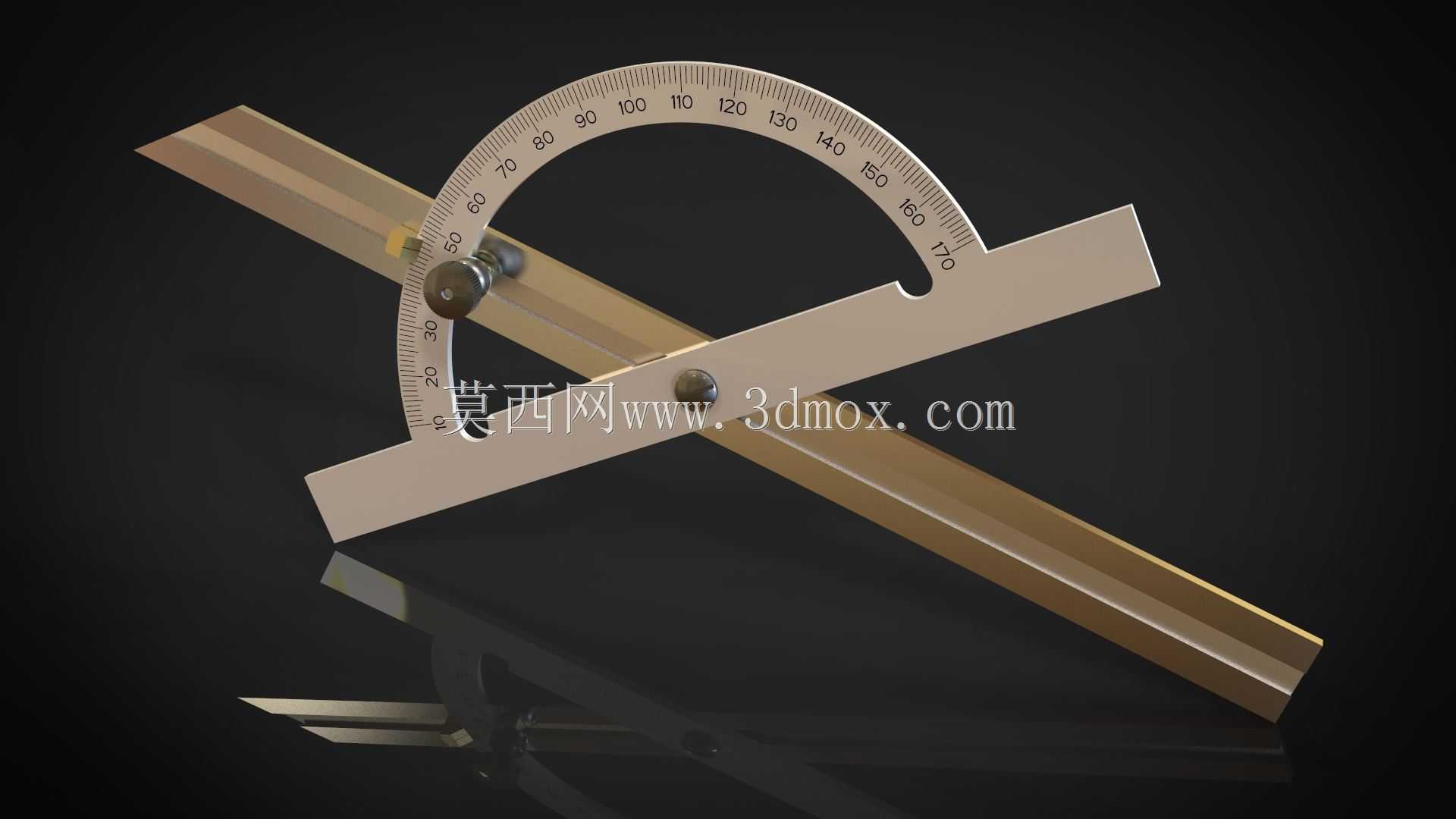

从功能特性来看，该角规的测量覆盖范围为10°至170°，刻度分度值为1°，足够满足常规工业加工场景下的角度测量精度需求；角板采用镀铬工艺做表面处理，能够有效降低环境光线反射带来的读数干扰，让操作人员可以快速、准确读取刻度数值，减少视觉误差。直导轨与扇形刻度角板采用硬化处理工艺，具备优异的耐磨性能，长期反复滑动调节也不会出现过快的磨损，能够长期保持测量基准面的平面度与刻度清晰度，延长器具的使用寿命。

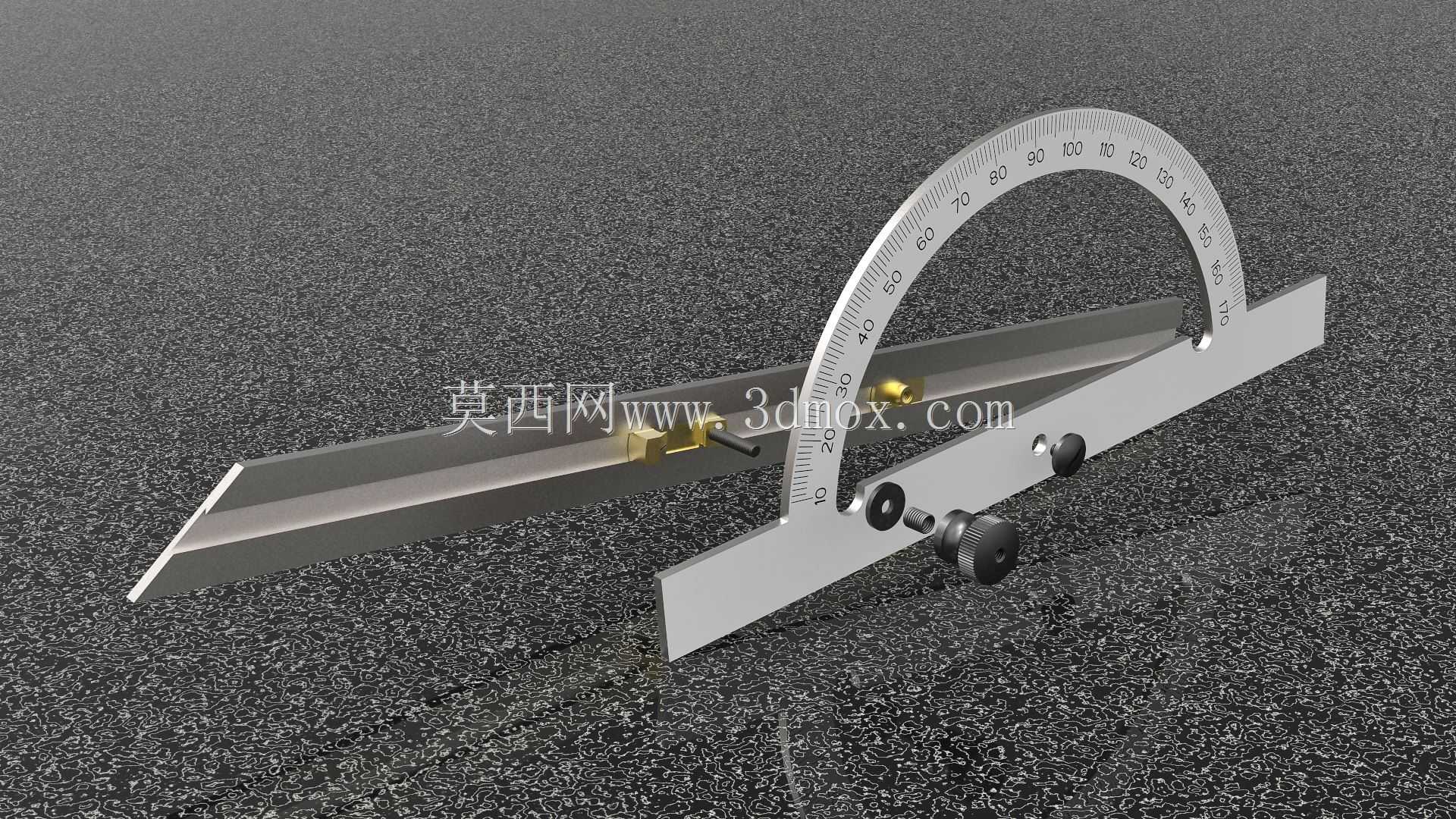

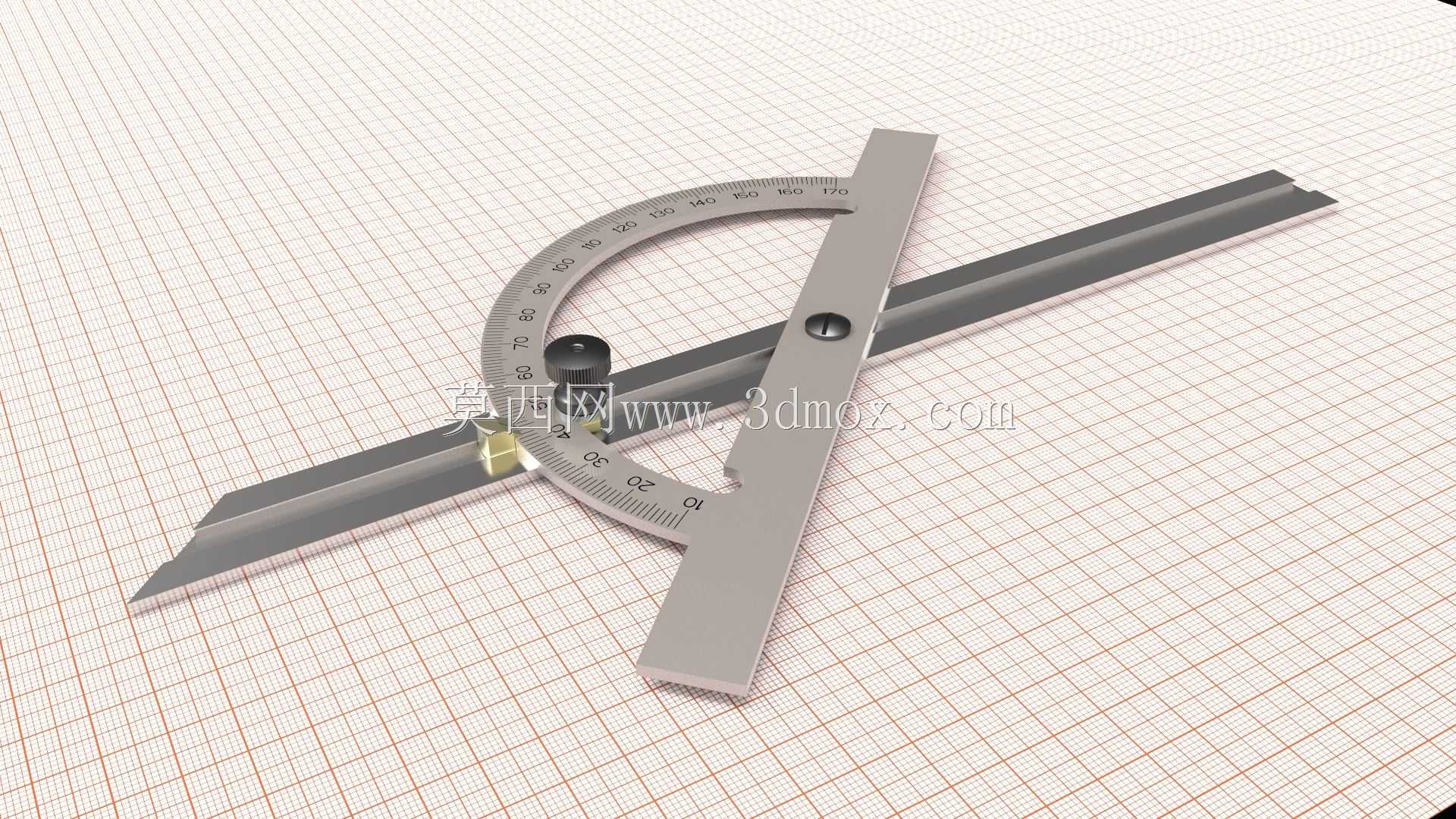

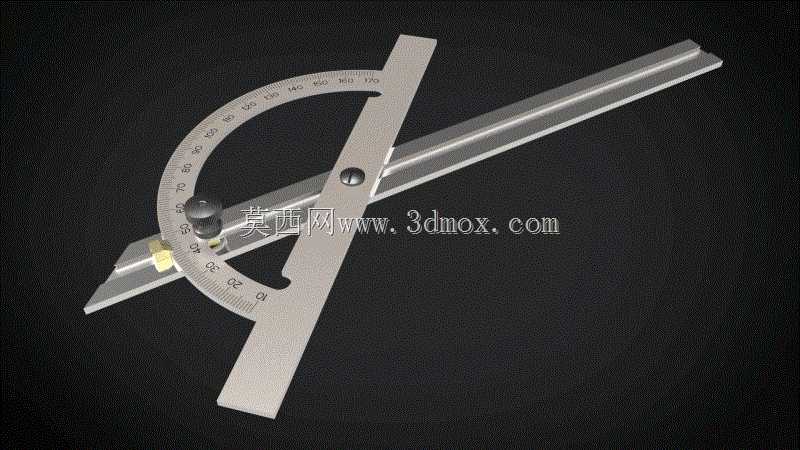

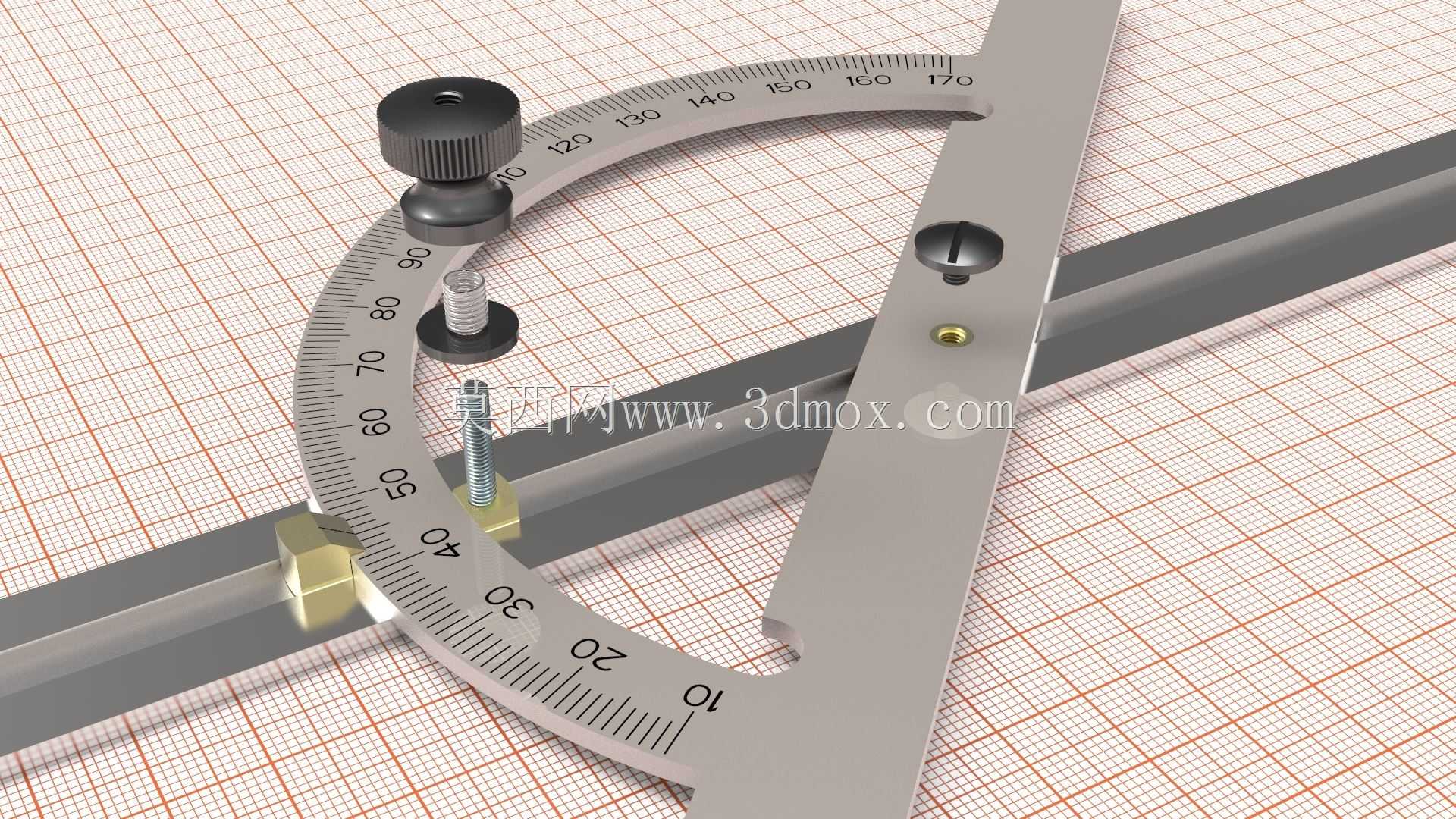

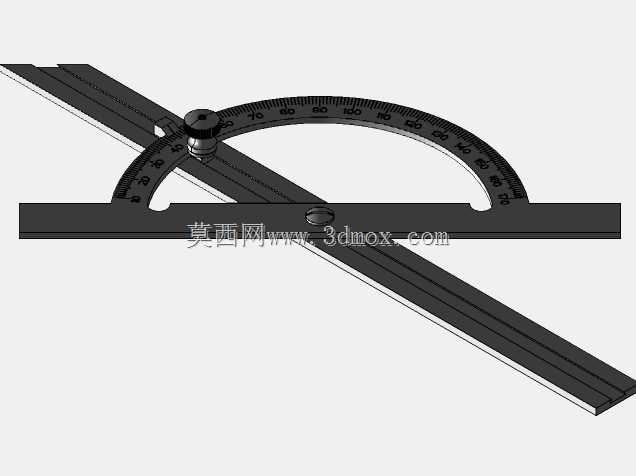

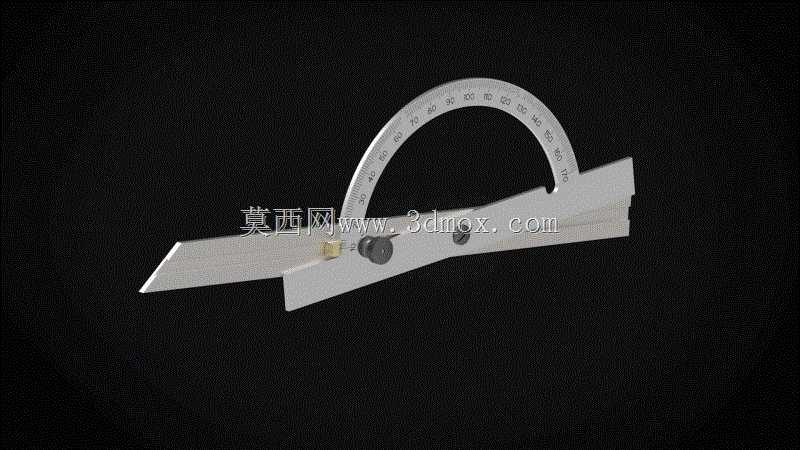

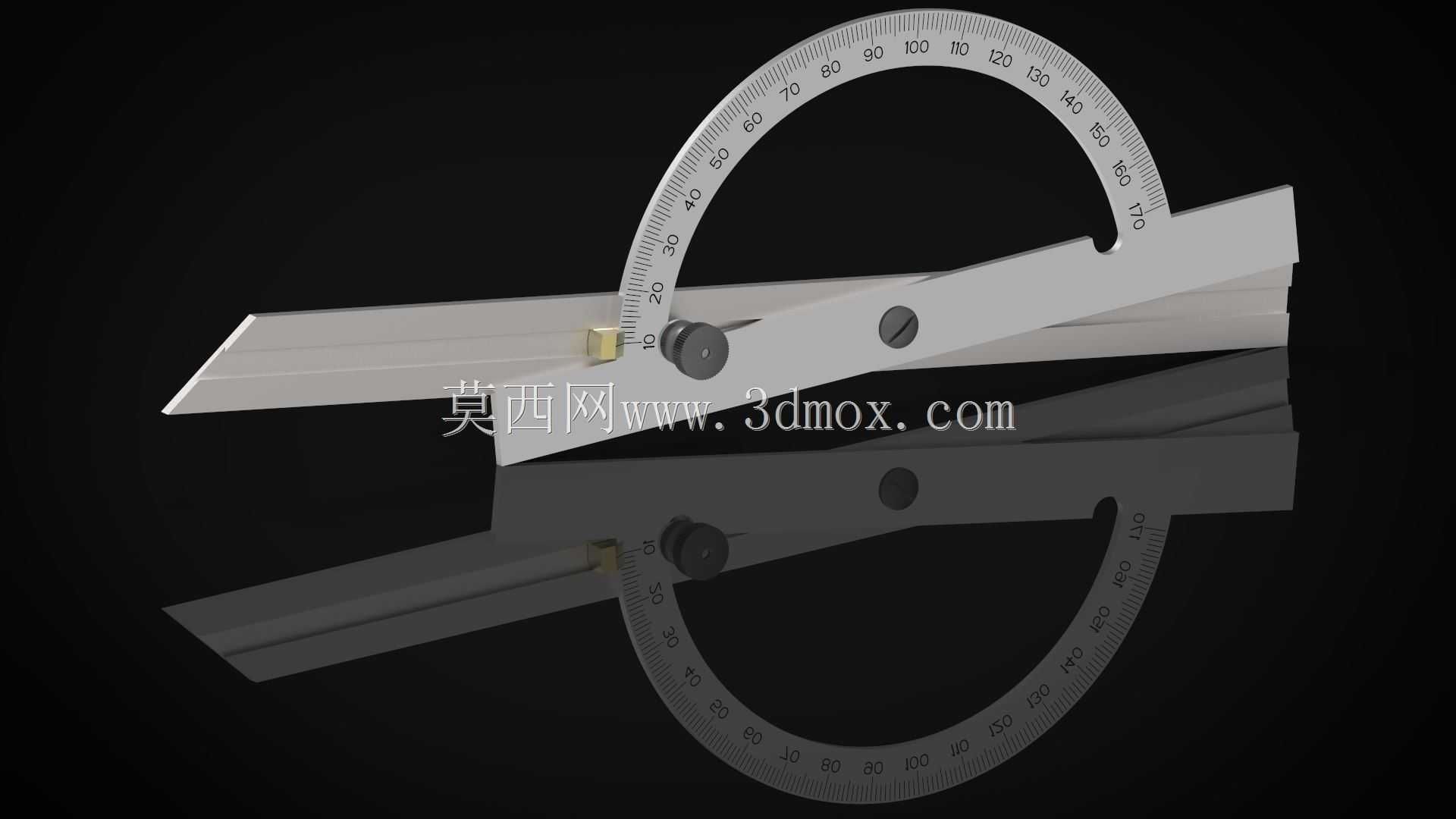

在结构设计思路上，这款角规采用直导轨与扇形刻度盘交叉组合的结构，通过中心枢轴实现两个部件的相对转动，搭配锁紧旋钮组件可以在调整到目标角度后快速锁止，避免测量或划线过程中角度移位；导轨与角板的配合面经过精密研磨，滑动顺畅无卡滞，同时不存在多余间隙，保证角度调整的精准度。锁紧结构采用旋钮配合压紧块的设计，操作时只需单手即可完成角度调整与锁止，使用便捷。在连接部件的设计上，导向部件的内螺纹固定结构经过优化，既可以保证连接强度，也能避免长期使用出现松动；压缩弹簧的参数经过匹配，能够为锁紧机构提供稳定的预紧力，让锁止后的角度保持稳定，不会因为轻微碰触出现角度偏移。

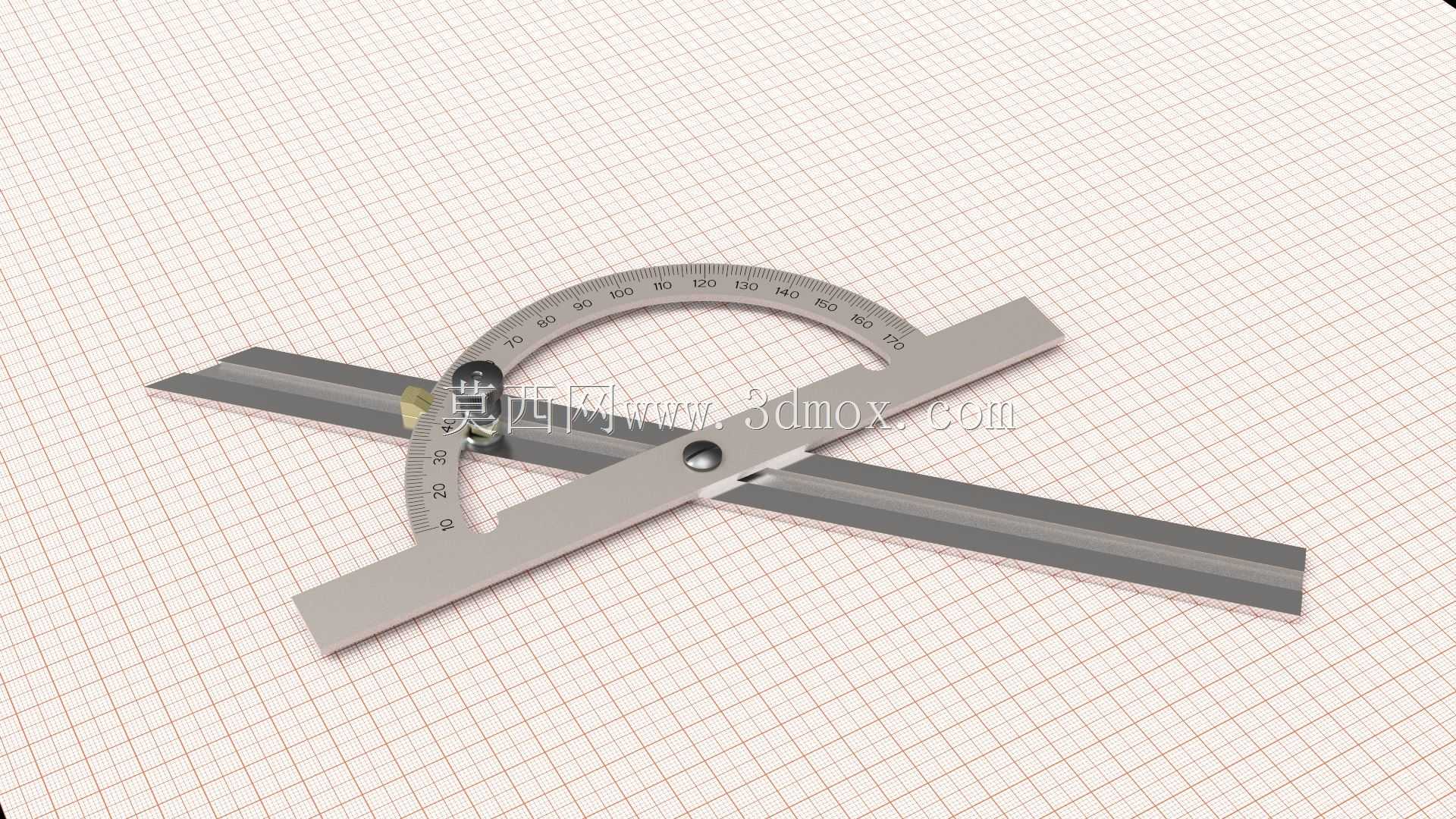

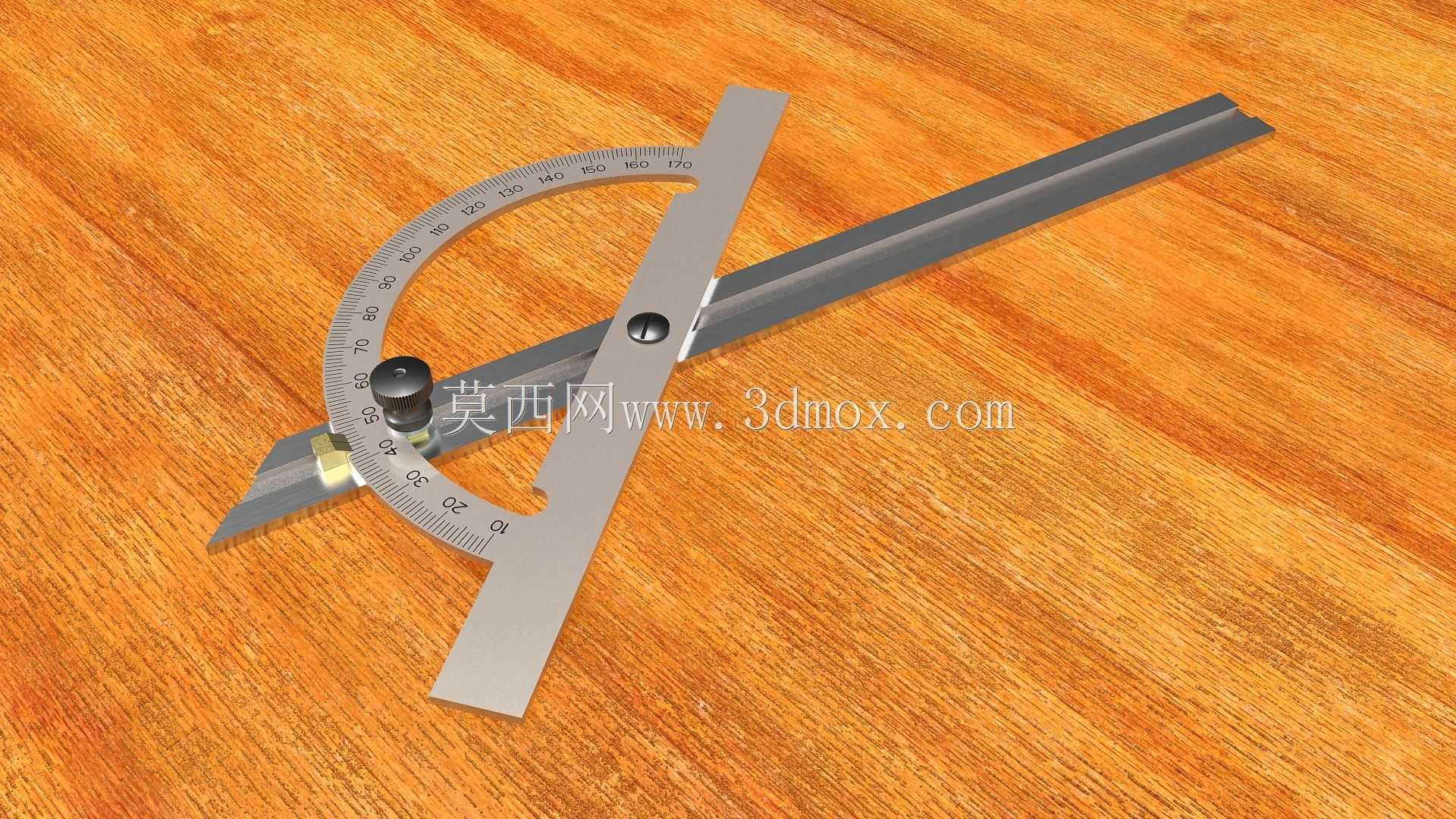

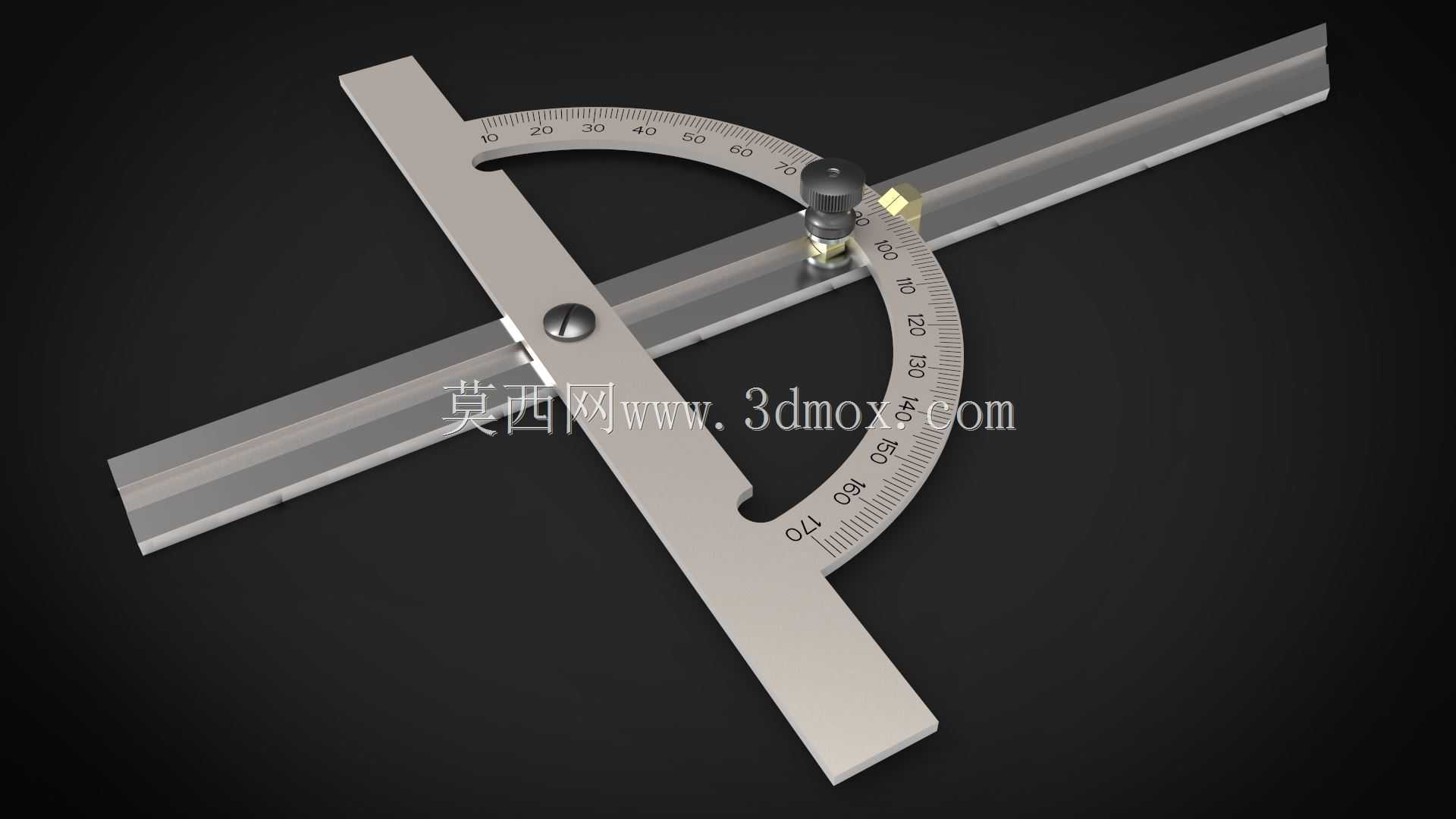

从外形与安装边界来看，这款角规整体为扁平式交叉结构，直导轨为长条形平直结构，两个测量基准边都经过精密研磨保证直线度，扇形刻度盘的弧形边缘均匀蚀刻角度刻度，整体结构紧凑，不需要额外的安装固定，手持即可完成操作，放置在工作台面上也不会占用过多空间，能够适配狭小工位的作业需求；整体重量适中，长时间手持操作也不会产生明显的负重感，适合车间现场的流动检验、多点位划线作业使用。在实际使用过程中，操作人员既可以用它完成两个平面之间的夹角测量，也可以将其靠在工件基准面上，调整到目标角度后锁止，配合划针完成工件表面的角度划线，还可以在设备装配时用来核对两个装配面的夹角是否符合设计要求，是一线加工、检验、装配环节实用性极强的基础测量器具。
