条式高精度气泡水平测量仪结构设计

这款条式气泡水平仪是机械装配、设备调试、平面度检测场景中不可或缺的基础量具，广泛应用于机床安装调平、工业设备基座校准、精密工装平台水平校验、钣金构件平面度检测、长导轨直线度调校等作业环节，是钳工、设备运维工程师、精密装配人员开展精度校准工作的核心手持工具。在实际生产场景中，无论是新设备进场安装时的基座水平找正，还是长期运行设备的定期精度复检，或是工装夹具装配过程中的平面基准确认，都需要依靠这类水平仪获取直观的水平偏差参考，避免因安装基准倾斜导致设备运行磨损加剧、加工精度超差、工件装配错位等问题。

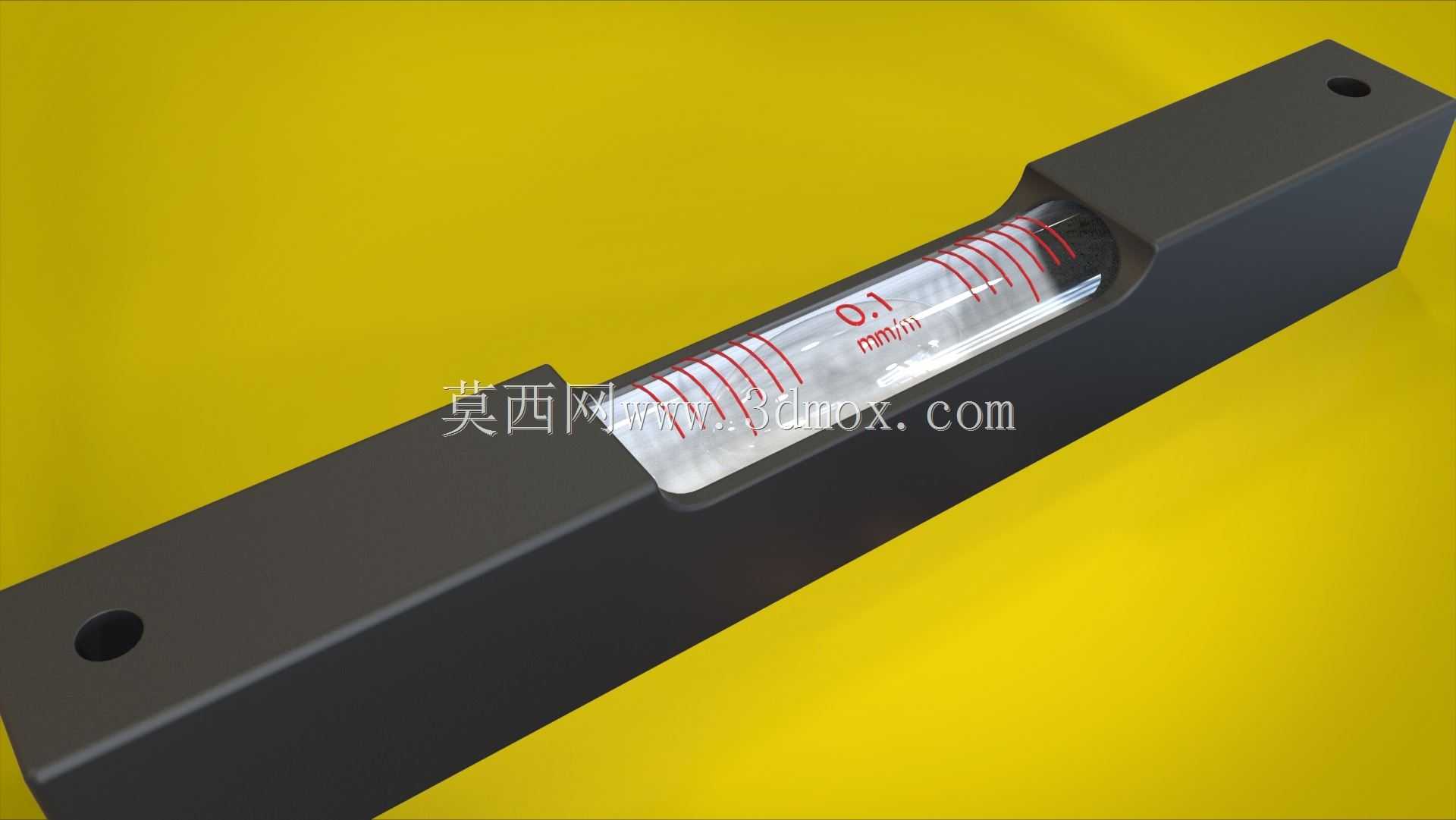

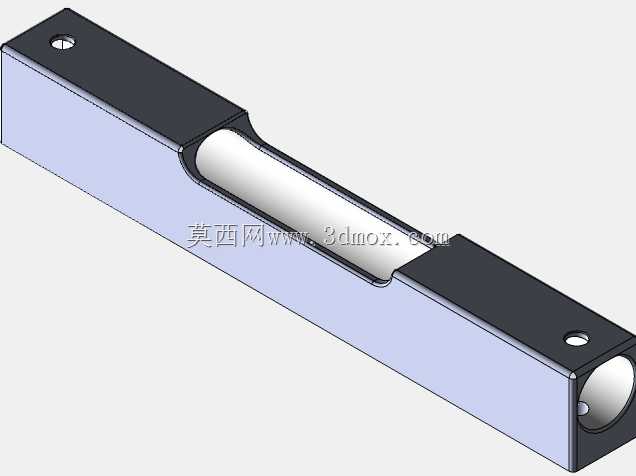

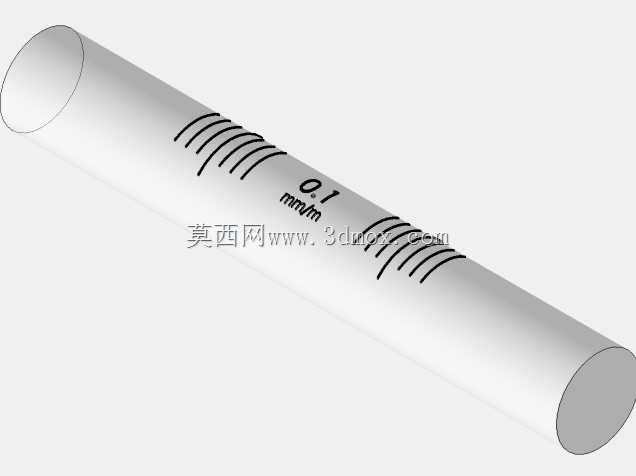

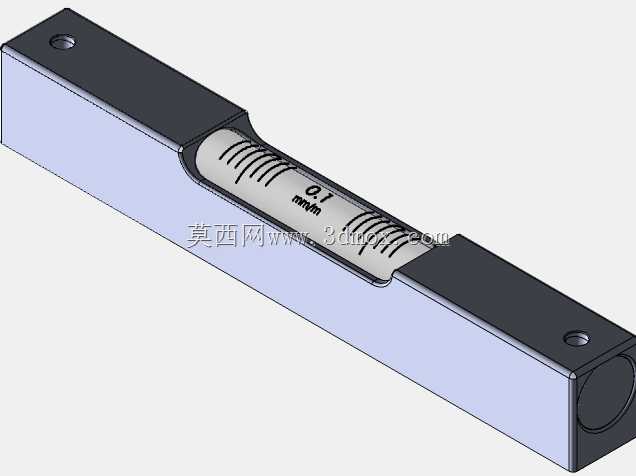

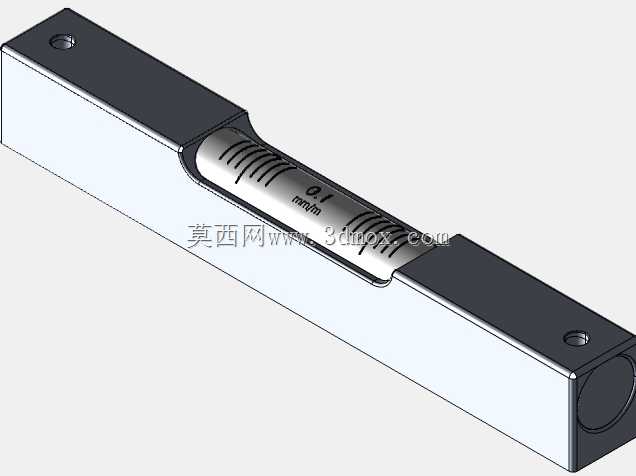

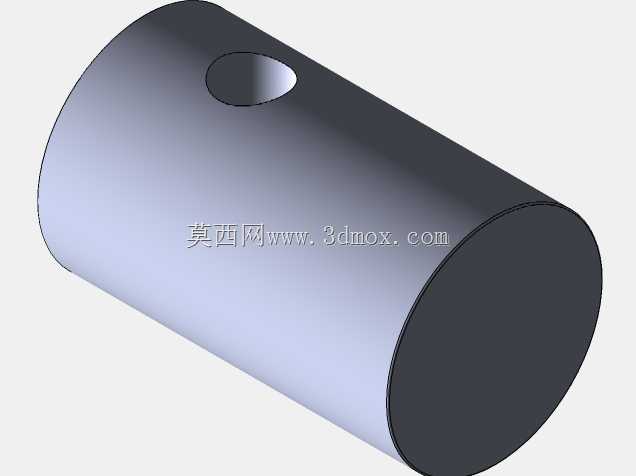

该产品的核心功能是通过玻璃管内的气泡偏移量，直观反馈被测平面相对于水平面的倾斜角度，玻璃管表面蚀刻的分度值对应每米长度的高度偏差，可实现小角度范围内的高精度水平偏差检测，测量灵敏度足以满足普通工业设备安装、常规机械加工场景的精度校准需求。产品主体采用高强度矩形金属基体作为承载结构，整体为长条形等截面设计，基体底面经过精密磨削加工，具备极高的平面度，作为测量基准面可与被测平面紧密贴合，避免因基准面贴合不实导致的测量误差；基体上开设的内嵌式安装槽用于固定玻璃水准管，槽体的加工角度经过精准校准，确保水准管安装后，当基准面处于绝对水平状态时气泡恰好停留在刻度中央位置。

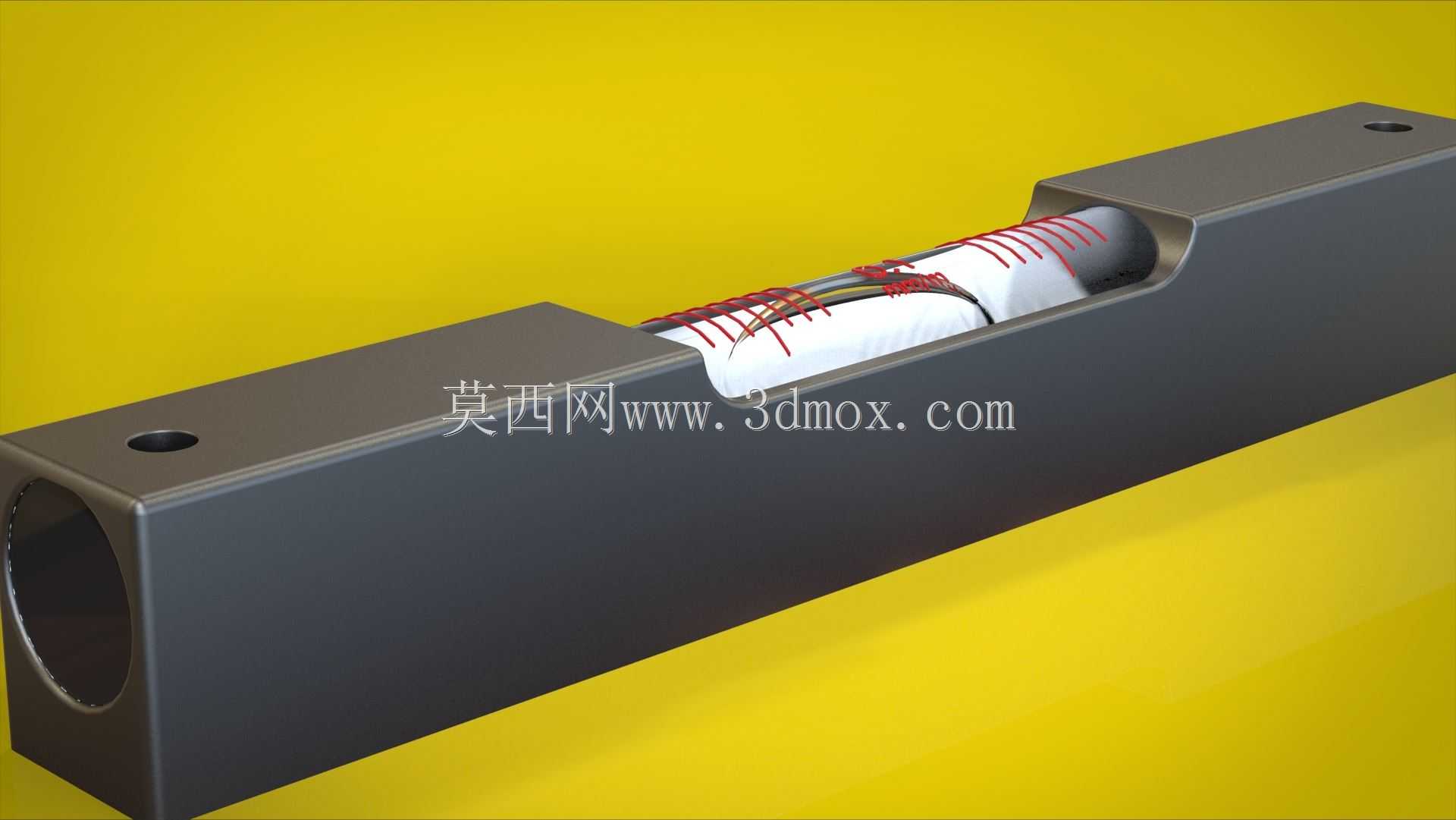

基体两端设计有贯通的安装孔，可在需要长期固定监测的场景中通过螺栓将水平仪固定在被测设备表面，实现设备水平状态的持续监测；水准管外侧的基体结构做了下沉式防护设计，可避免作业过程中磕碰、剐蹭损伤玻璃管，同时减少外界光线直射对气泡观察的干扰。整体外形为规整的长条状，无外凸的易损结构，握持和放置都十分平稳，长度设计兼顾了大跨度平面的测量代表性和狭小空间的使用适配性，基准面宽度经过优化，既保证了与被测面的足够接触面积提升测量稳定性，又不会因宽度过大无法适配狭窄的安装基准面。在设计过程中充分考虑了工业现场的使用环境，金属基体做了发黑防锈处理，可抵御车间环境中的潮气、油污侵蚀，延长工具使用寿命；水准管采用密封式灌注工艺，内部填充低粘度的专用测量液体，确保气泡移动顺畅无阻滞，在不同环境温度下都能保持稳定的测量灵敏度，不会因液体热胀冷缩出现气泡长度异常、移动卡滞的问题。
