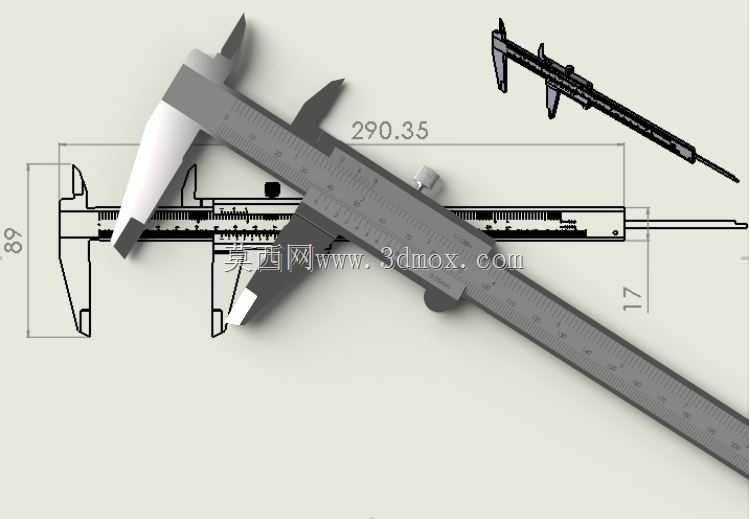

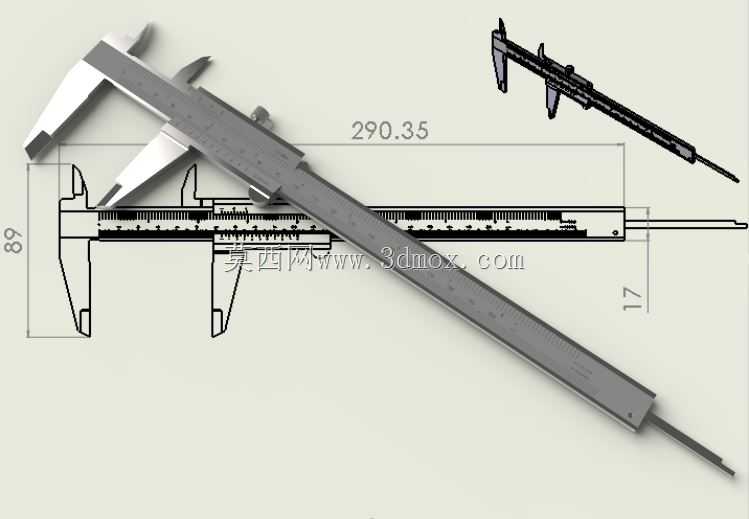

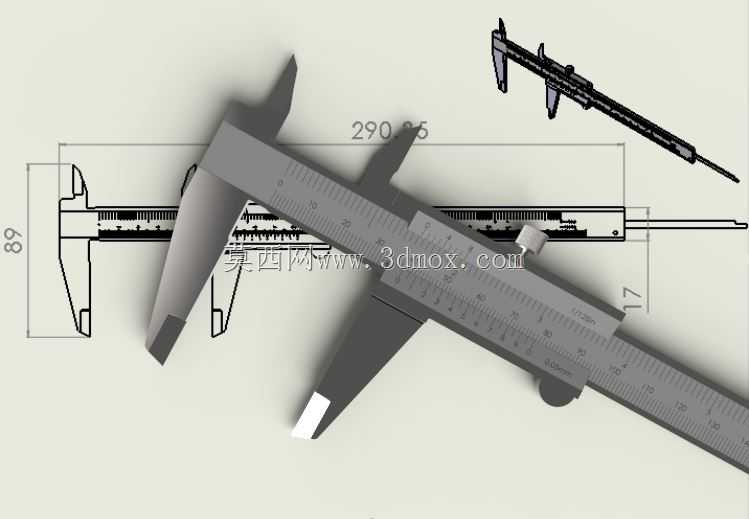

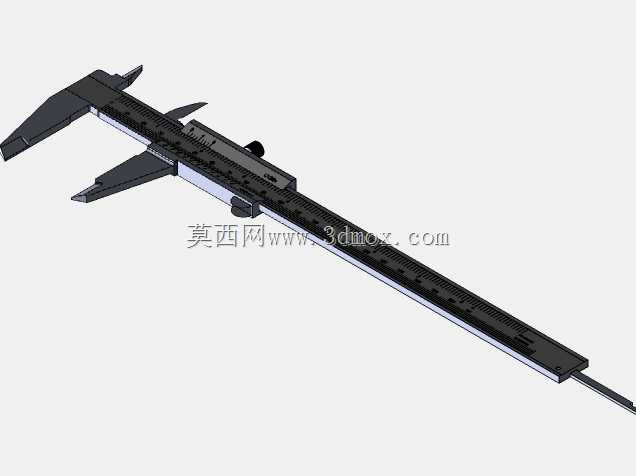

高精度滑动游标卡尺三维结构设计

滑动游标卡尺作为机械加工、五金制造、质检环节中应用极为广泛的接触式长度测量器具，是车间一线加工人员、质检人员日常作业不可或缺的基础测量工具，可覆盖工件内外径尺寸、台阶高度、深度尺寸等多类参数的快速检测需求，相比普通钢直尺拥有更高的测量精度，相比千分尺拥有更宽的测量量程与更灵活的测量场景适配性，在小批量零件加工、设备维修调试、学生金工实训、精密零部件抽检等场景中都承担着核心测量作用。这款滑动卡钳的整体结构遵循经典游标卡尺的成熟传动逻辑，整体采用主尺身搭配滑动游标的组合结构，主尺身刻有标准公制长度刻度，滑动游标组件集成了内外测量爪、深度测杆、锁紧固定结构，在测量作业时，可根据测量需求选择对应的测量端：测量工件外径时使用外侧两个卡爪贴合工件外圆柱面或外平面，测量工件内径时使用内侧两个刀口卡爪伸入内孔后张开贴合孔壁，测量盲孔深度或台阶高度时可将尺身端部抵住基准面，推出尾部深度测杆接触测量面即可读取数值，锁紧结构可在测量完成后固定游标位置，避免移动过程中卡尺滑动导致读数偏差，方便作业人员在难以直接读数的工位完成测量后取出卡尺读取数值。在整体设计思路上，这款卡尺充分兼顾了手持操作的人机工程学需求，主尺身采用平直长条结构，边缘做了倒角钝化处理避免长期握持划伤手部，滑动游标与主尺的配合间隙经过合理设计，既保证滑动过程顺畅无卡滞，又不会因间隙过大导致测量时出现偏摆误差，测量爪的刃口角度经过优化，既保证测量时能够紧密贴合被测工件表面，又避免刃口过于尖锐容易磕碰损坏的问题。从外形尺寸与安装边界来看，这款卡尺整体最大测量长度覆盖常规工业测量的常用量程，整体收纳状态下长度适配常规工具盒的存放尺寸，尺身厚度控制在手持握持的舒适区间，不需要额外的安装固定结构，可直接手持完成全场景测量作业，滑动行程覆盖全量程范围，游标滑动过程中不会与尺身两端的限位结构发生硬碰撞，深度测杆收纳时完全藏于尺身内部的导向槽内，不会突出尺身端面影响基准面贴合精度，内外测量爪的开合范围匹配最大测量量程，可满足常规尺寸范围内绝大多数零件的测量需求，整体结构没有冗余的外置部件，日常存放与携带都十分便捷，能够适应车间复杂作业环境下的频繁取用、测量、收纳的使用循环。
