立式工业带锯机车间布局用三维数模

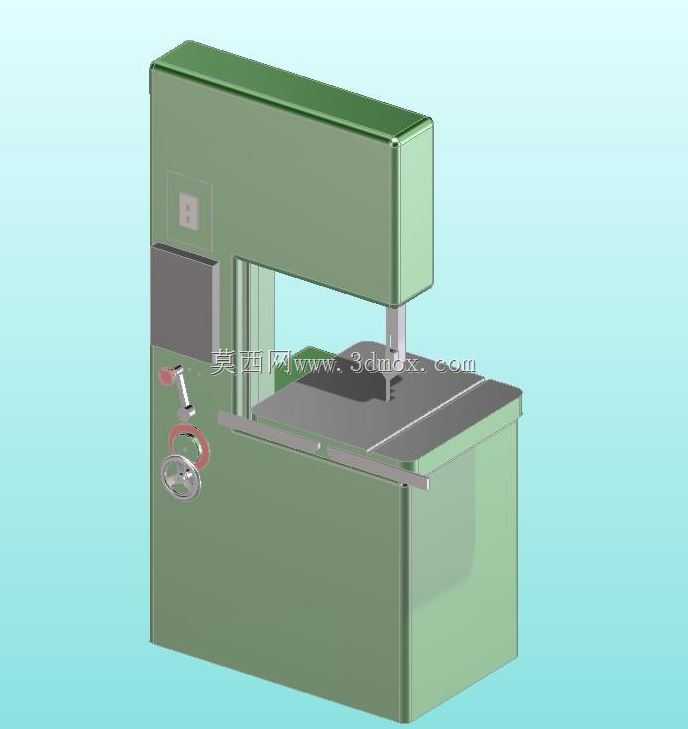

这款立式带锯机的三维数模，主要面向机械加工车间、金属构件预制厂、木工制品生产车间的前期布局规划场景打造，能够帮助工艺规划人员在产线排布阶段精准还原设备的实际占位，提前规避工位间距不足、物料流转通道拥堵、操作预留空间不符合安全规范等常见布局问题。在实际生产场景中，这类立式带锯机主要承担金属型材、棒料、管材以及硬质木料的直切、角度斜切作业，是下料工序中通用性极强的核心加工设备，相比卧式带锯机，它的立式锯架结构能够适配更高尺寸的待加工工件，配合可调节角度的工作台，能够完成小批量异形构件的锯切加工，适配多品种小批量的柔性生产需求。从功能特性来看，该设备采用立式C型机架结构，上部为锯轮驱动舱，内置主动锯轮与张紧调节机构，能够根据锯切材质的不同调整带锯条的张紧力，避免锯条跑偏、断带等问题；下部为一体式切削液储液舱与废料收集腔，锯切过程中切削液可顺着锯条回流至舱内，配合挡屑结构能够有效减少切屑飞溅，维持工位周边的整洁；工作台面配备可滑移的靠尺与角度定位挡板，操作人员可快速调整工件的进给位置，无需反复测量划线即可保证锯切尺寸的精度；机身侧面设置有操作手轮与急停控制组件，手轮用于调节锯条的进给速度与导向臂的高度，适配不同厚度的工件加工需求，急停按钮设置在操作人员触手可及的位置，能够在突发状况下快速切断设备动力，保障操作安全。在设计思路上，该数模完全还原了真实设备的结构比例与操作空间预留，没有做过度的结构简化，既保证了模型轻量化便于布局方案的快速调整，又完整呈现了设备的操作门、检修口、外接管线接口的位置，能够帮助规划人员提前预留设备维护、锯条更换的操作空间，避免后期设备进场后出现检修空间不足的问题。从安装边界来看，该设备采用落地式安装结构，底部为一体式焊接床身，无需额外浇筑独立设备基础，仅需保证安装地面的平面度公差在合理范围内即可完成固定；设备的上部锯架无外凸的悬臂结构，侧面操作区预留的人员操作空间不小于800mm即可满足常规作业需求，后部预留1000mm的检修通道即可满足锯轮维护、电机检修的空间要求，设备的进料侧与出料侧需根据待加工工件的最大长度预留足够的物料暂存与流转空间，避免长料加工时与周边设备、墙体发生干涉。
