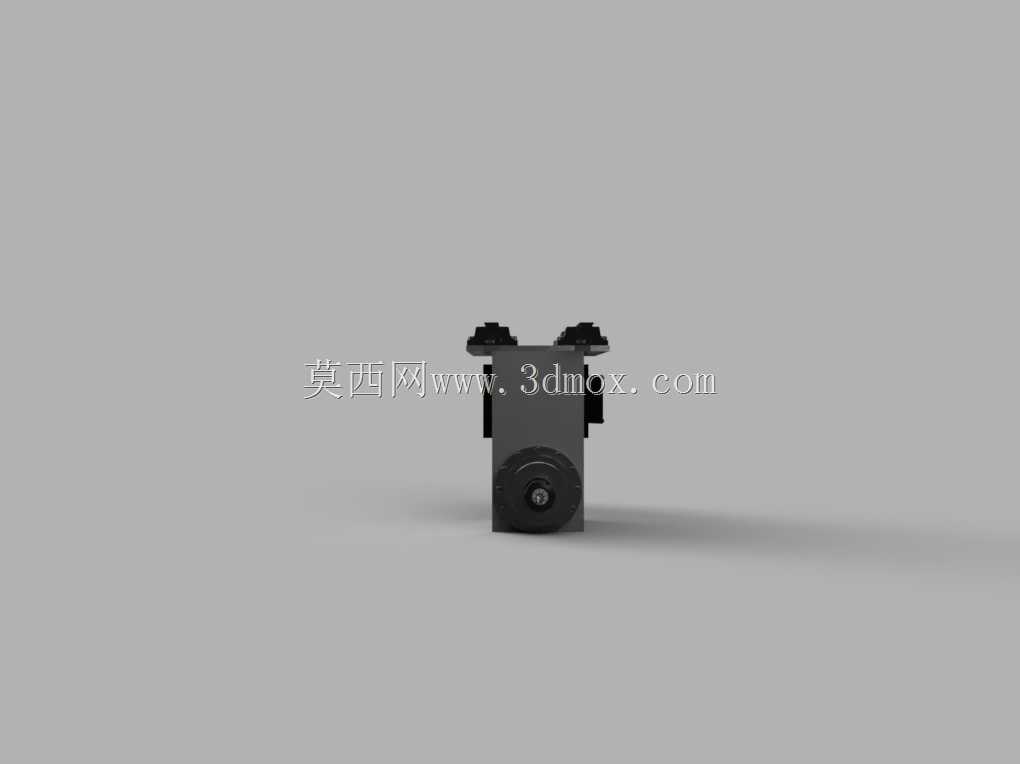

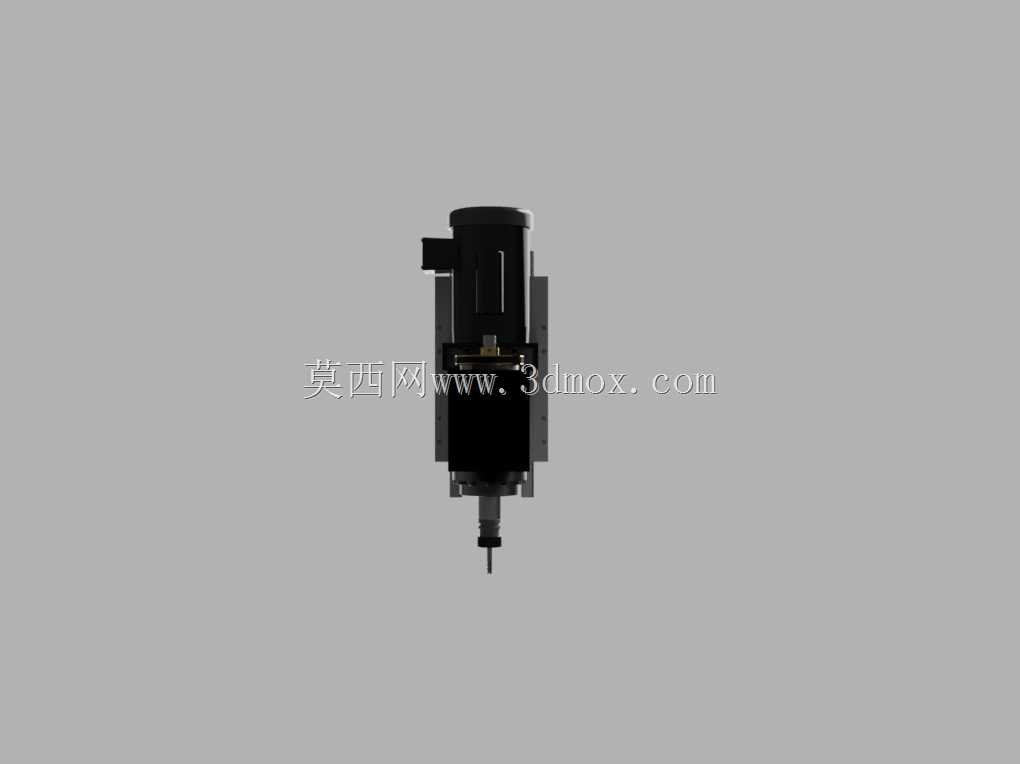

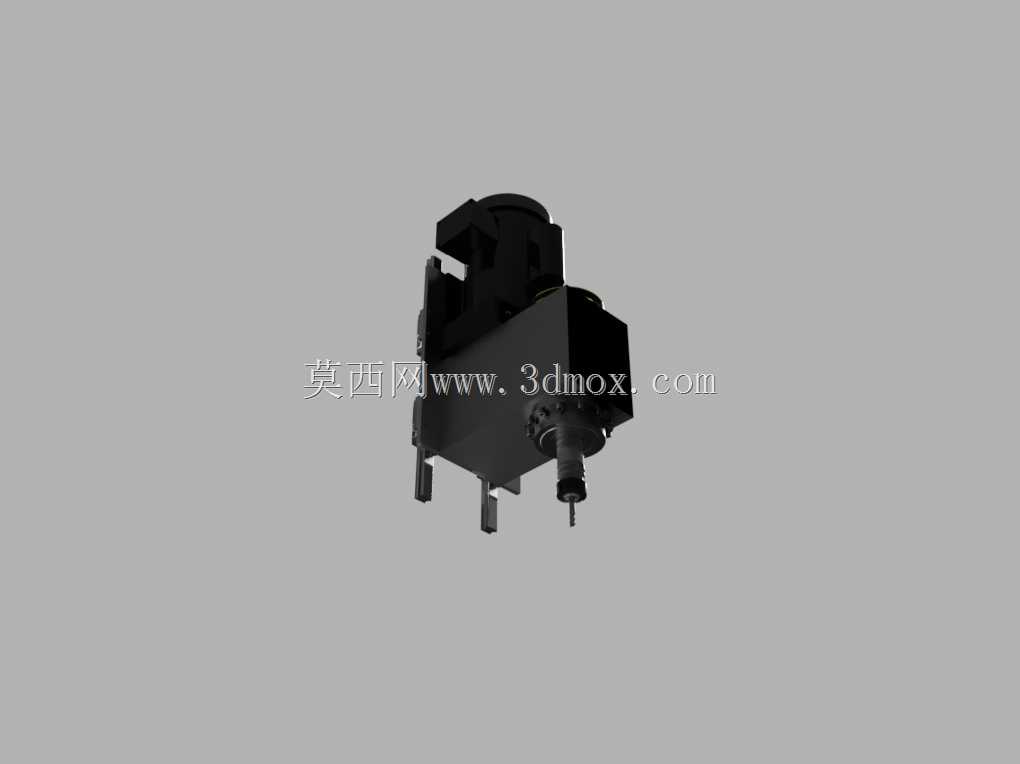

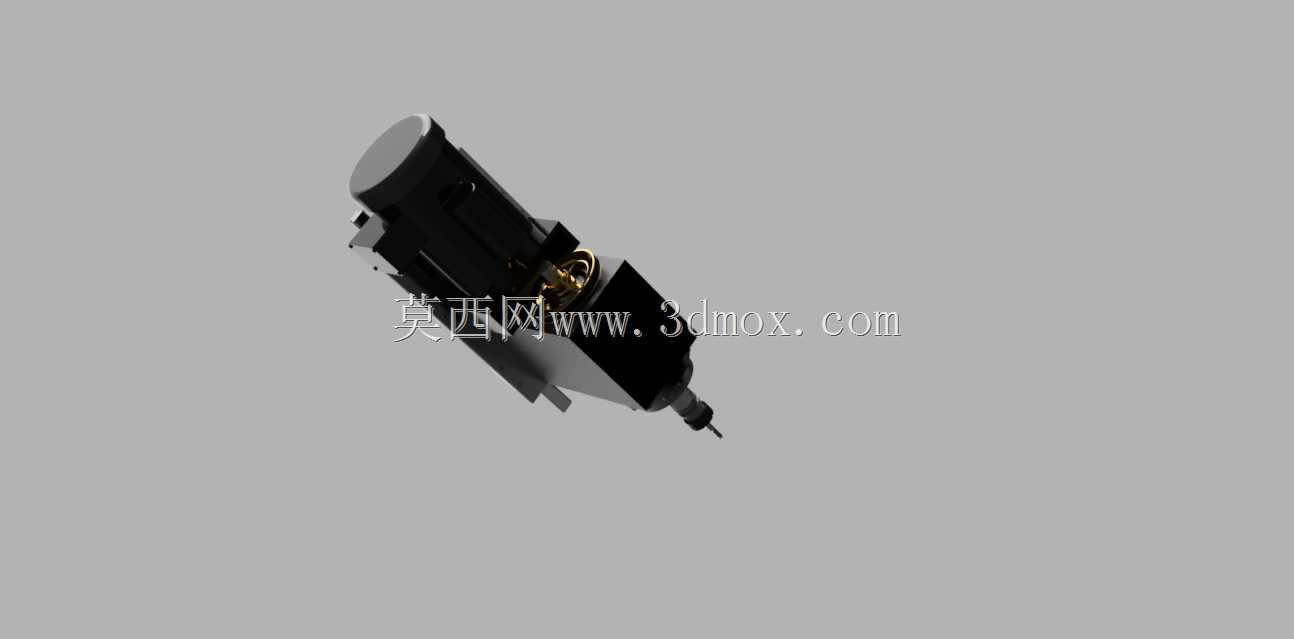

顶部安装电机式皮带传动主轴结构

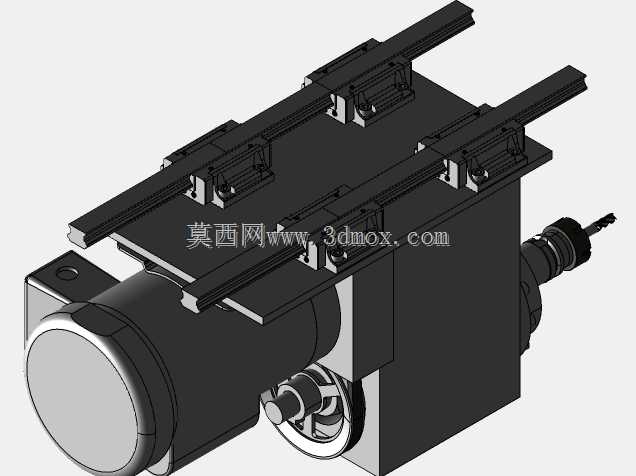

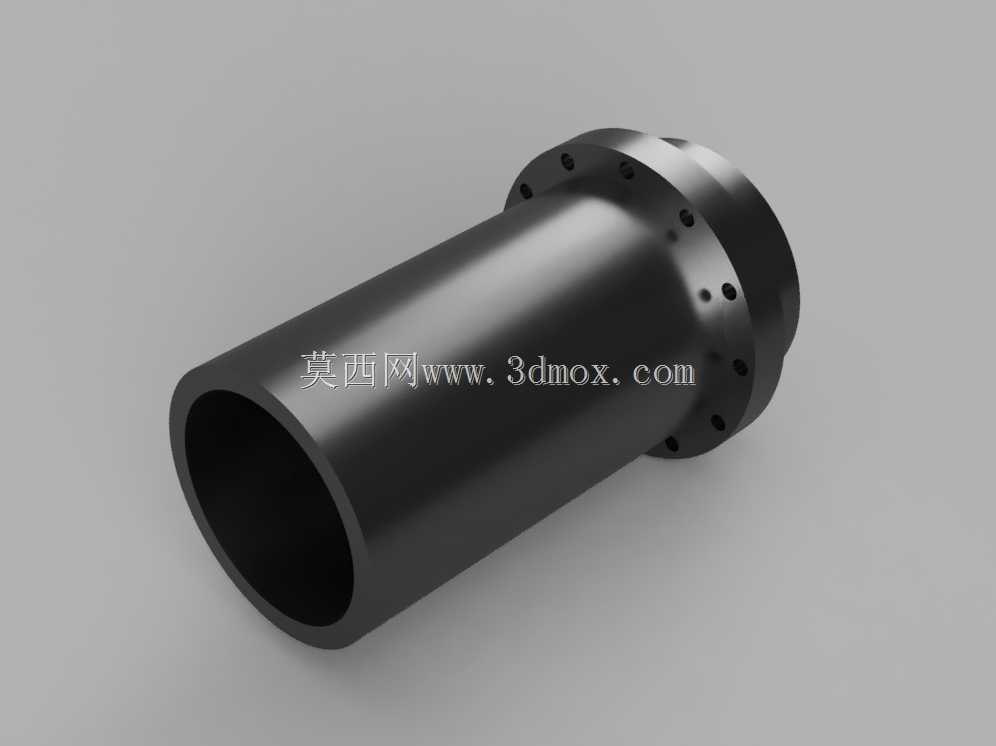

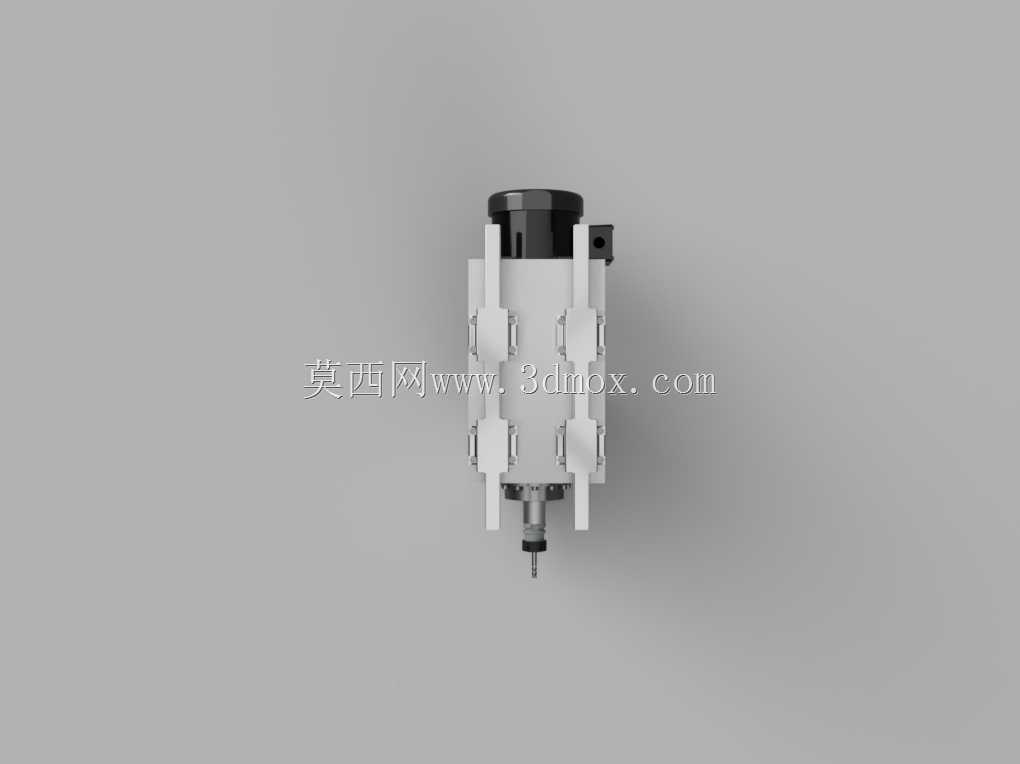

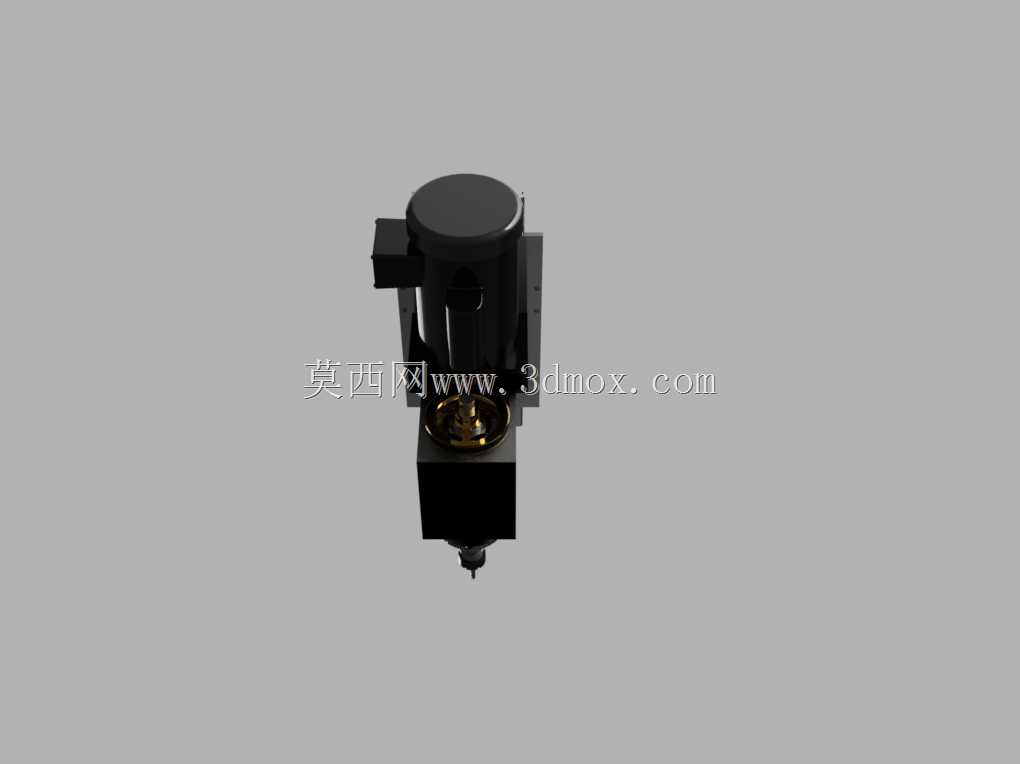

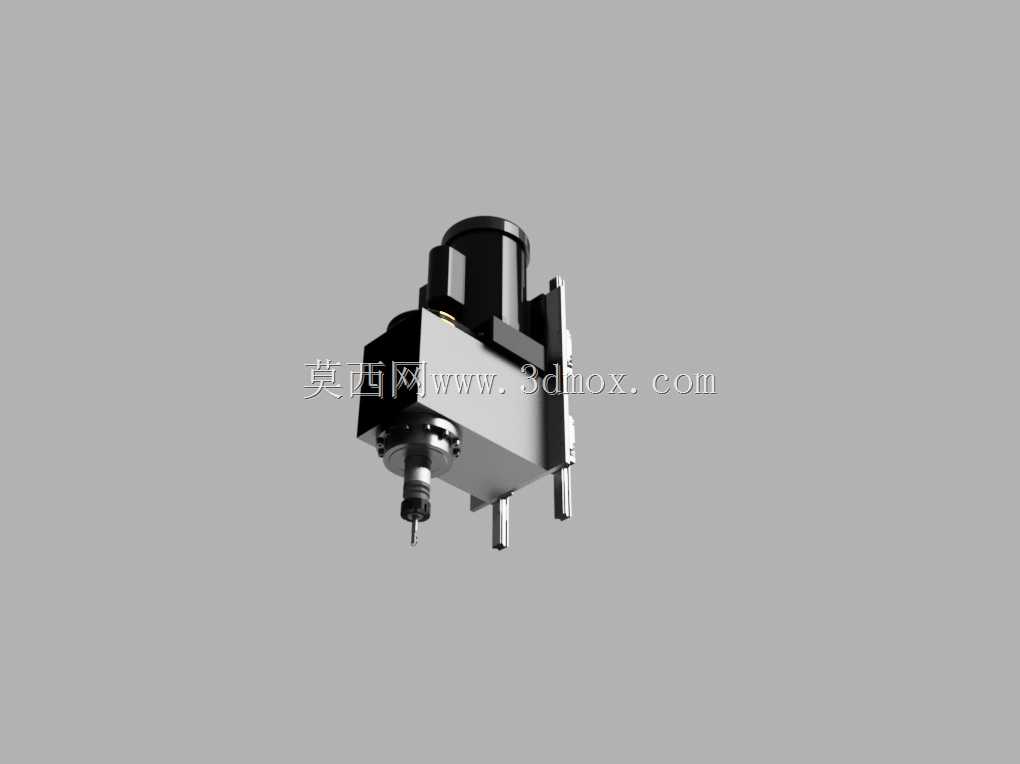

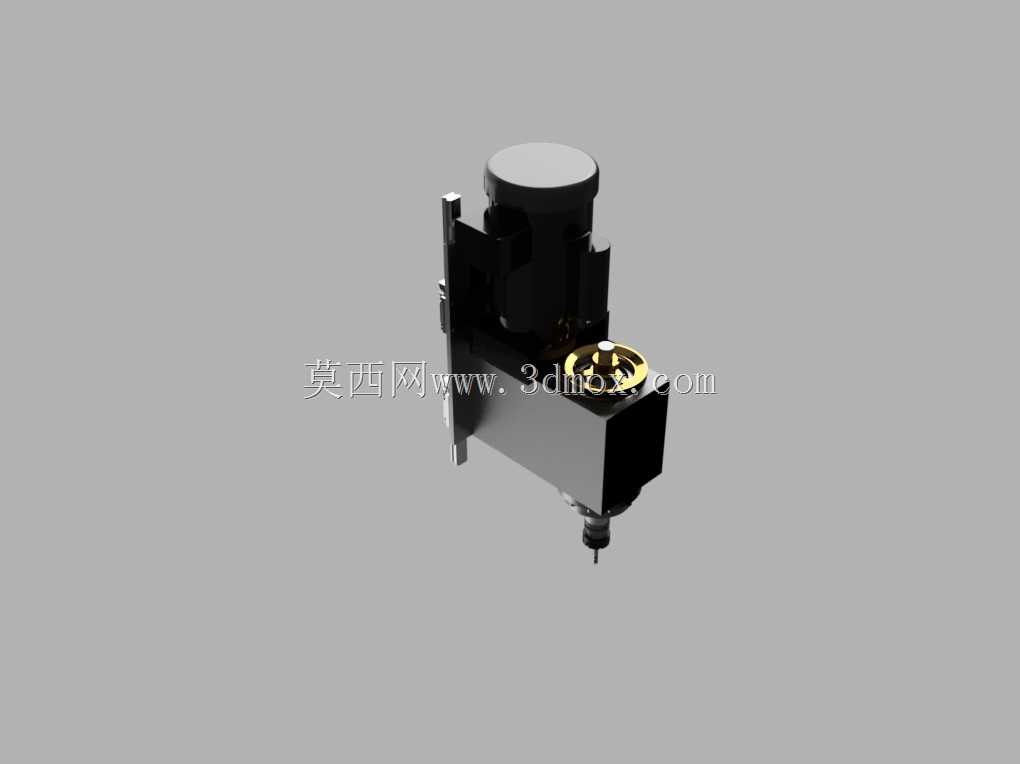

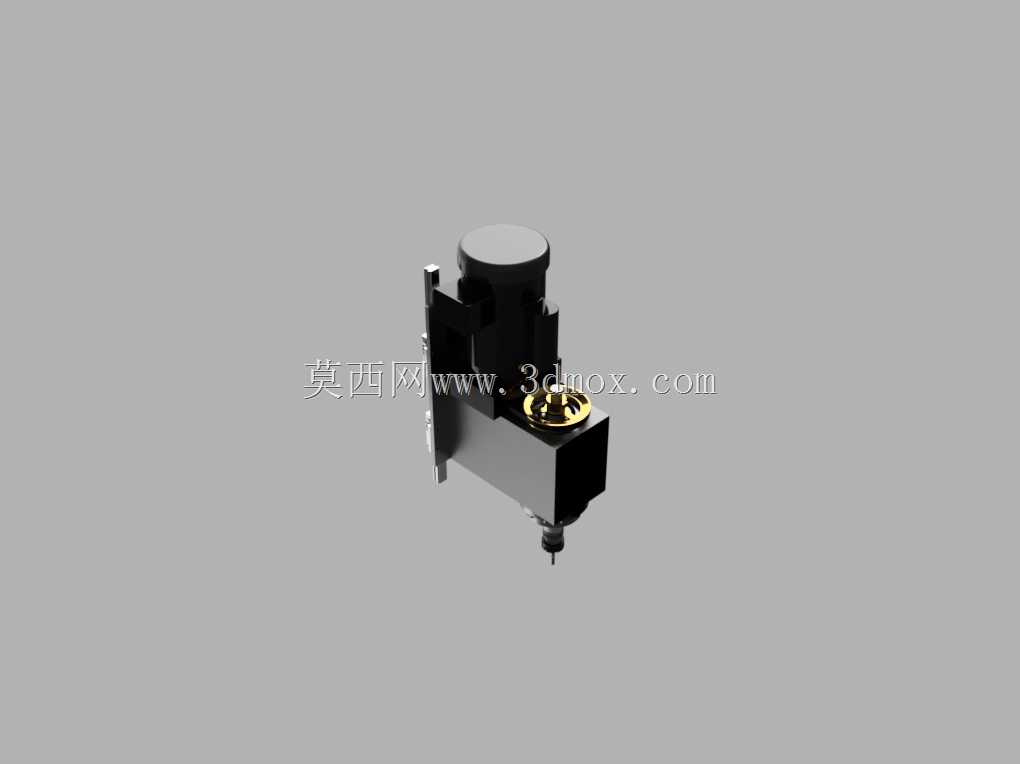

该结构是数控铣床、小型CNC加工设备中常用的皮带传动驱动主轴单元，主要应用于桌面级数控加工、小型五金零件精铣、非金属工件切削加工场景，可适配小行程立式加工设备的动力输出需求，为刀具装夹端提供稳定的旋转扭矩与转速输出，满足常规铣削、钻孔、轻量镗削工序的加工动力要求。设备采用电机顶部安装的布局设计，将驱动电机布置在主轴安装基板的上方区域，通过皮带轮与传动皮带将电机输出动力传递至下方主轴本体，这种布局能够有效压缩主轴单元的横向占用空间，避免驱动结构与工作台面的加工行程产生干涉，同时皮带传动的柔性连接特性可缓冲电机启停阶段的冲击载荷，降低传动过程中的振动传递，提升主轴端加工运转的平稳性，减少切削过程中的振纹问题。主轴单元集成了双直线导轨安装位，可直接将整套主轴组件挂载在设备的Z向滑动导轨上，导轨安装面做了平齐度设计，安装时可通过基板上的定位销孔快速完成与滑台的对位固定，无需额外设计转接安装板，降低整机装配的调试难度。主轴前端预留标准卡盘/夹头安装接口，可适配不同规格的弹簧夹头，装夹直径范围覆盖常规小型铣刀、钻头的柄部尺寸，满足多工序加工的刀具装夹需求。设计过程中重点考量了传动张紧结构的预留空间，在电机安装位设置了可调节的长圆孔结构，装配时可通过调整电机的固定位置改变皮带张紧度，避免皮带长期运转松弛导致的传动打滑、动力损耗问题；同时主轴本体与安装基板之间设置了加强筋结构，强化重载切削下的结构刚性，减少主轴受力后的形变量。整套结构的安装边界充分适配小型CNC设备的Z轴空间，横向宽度控制在双导轨的安装跨距范围内，纵向长度不会超出滑台的前后行程边界，顶部电机的安装高度预留了散热间隙，可保证电机长时间运转的空气流通散热需求，输出端的连接轴做了同轴度公差设计，保证皮带轮装配后无偏摆，降低传动过程中的噪音与皮带磨损速度。
