可拆分便携抛物面信号接收碟结构设计

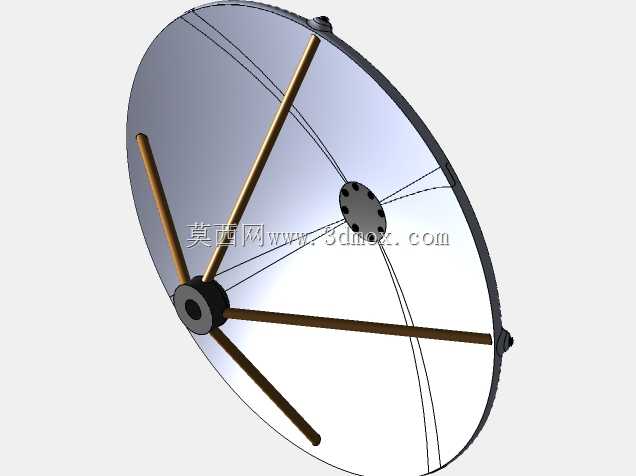

这款可拆分便携抛物面碟主要面向户外应急通讯、野外科考作业、临时信号补点等场景设计，能够在无固定通讯基础设施的偏远区域，快速搭建起信号收发的物理载体，适配超声波换能器、小型信号收发馈源等核心功能部件，满足野外作业时短距离信号定向传输、微弱信号汇聚接收的实际需求。整体结构采用模块化拆分设计思路，将完整的抛物面反射面拆解为多个独立的曲面瓣片，每个瓣片边缘设置有精准对位的卡扣连接结构，无需额外专用工具即可完成快速拼接与拆卸，拆分后的所有部件可收纳进配套的便携防护包内，单人即可完成背负转运，彻底解决了传统一体式抛物面碟体积过大、转运困难、无法适配快速转场作业的痛点。支撑结构采用轻量化三角桁架设计，三根高强度轻质合金支撑杆通过中心枢纽座与抛物面背部的连接点位铰接，展开后可形成稳定的三角支撑结构，可根据实际架设场地的地面平整度调整每根支撑杆的展开角度，适配砂石地、草坡、硬质平台等不同的架设环境，同时支撑结构与反射面之间设置有角度调节锁止机构，可在0到90度俯仰范围内任意调整抛物面的朝向，精准对准信号传输方向，调整到位后通过锁止旋钮即可完成固定，无需额外的配重辅助即可保持姿态稳定。抛物面瓣片采用曲面精度优化设计，拼接完成后整体型面精度满足信号反射的聚焦要求，能够将接收到的平行信号精准汇聚到焦点位置的换能器安装位，焦点位置预留有通用型安装接口，可适配不同规格的超声波换能器、小型信号馈源，无需额外加工转接件即可完成核心部件的装配。整体结构在设计时充分考虑了户外使用的抗风需求，桁架支撑结构的杆件截面采用流线型设计，可降低强风环境下的风阻影响，反射面瓣片背部设置有加强筋结构，在控制整体重量的前提下保证了瓣片的结构强度，避免转运、拼接过程中出现形变影响型面精度。安装边界方面，整套设备展开后最大占用直径不超过1.2米，支撑脚展开后的接地范围直径约0.8米，架设时仅需一块平整的小面积场地即可完成部署，拆分后单个部件的最大长度不超过0.5米，可轻松放入常规户外背包内，完全适配单人徒步转场、车载快速部署等不同的使用需求，在应急救援现场、野外地质勘测、户外临时通讯组网等场景下，能够快速完成部署投入使用，为作业团队提供稳定的信号收发硬件支撑。
