国产CO2激光切割头光学组件结构

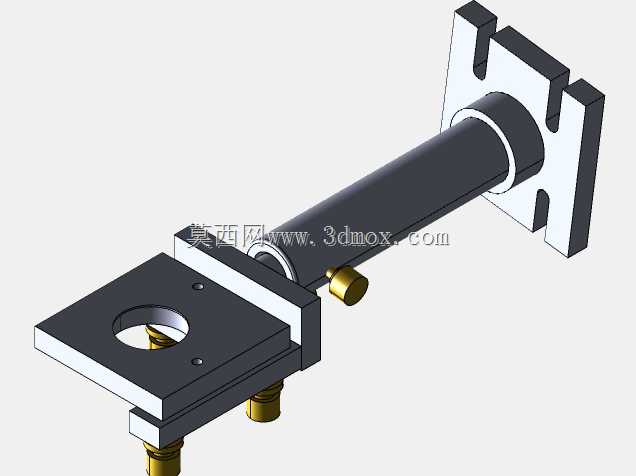

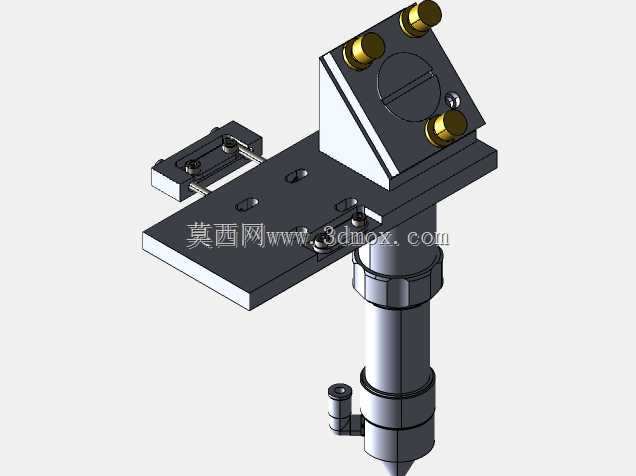

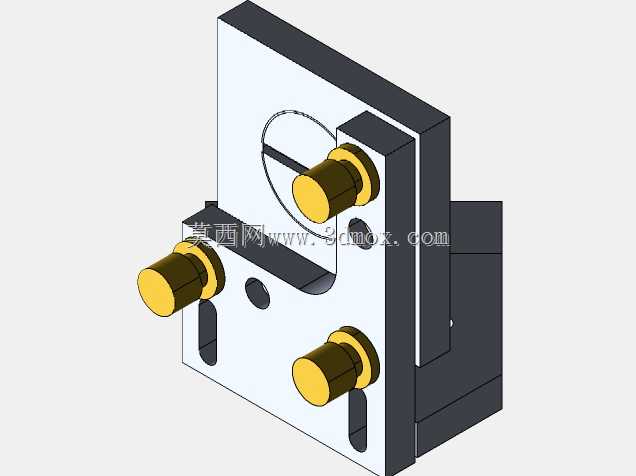

该结构为适配国产CO2激光切割设备的切割头光学集成组件，主要应用于金属薄板、非金属板材的激光切割加工场景，覆盖广告标识制作、五金零件下料、工艺礼品加工等多个工业加工领域，是CO2激光切割设备中负责激光传导、聚焦输出与辅助气流喷射的核心功能部件。组件整体采用立式分层布局，上部为光学镜片安装调节座，设置三组调节旋钮用于调整反射镜片的角度，可精准校准激光的传导光路，保证激光束能够垂直入射到下部聚焦镜组中，避免光路偏移造成的切割面倾斜、切缝过宽等加工缺陷。中部为一体化安装底板，预留多组沉头安装孔与定位槽，可直接固定在激光切割机的运动横梁滑座上，安装时需保证底板平面与设备Z轴运动方向垂直，确保切割头随滑座运动时光路始终保持稳定。下部为聚焦镜筒与气辅喷嘴连接段，镜筒采用分段式锁紧结构，可根据切割板材的厚度调整聚焦镜的上下位置，改变激光焦点的高度位置，适配不同厚度材料的焦距需求；侧方预留辅助气体接入接口，可接入压缩空气或工业氧气、氮气，高压气体通过镜筒内部的气路通道从底部喷嘴喷出，在切割过程中吹除熔渣、冷却切割区域，同时保护聚焦镜片不受熔渣飞溅污染。组件附带的小型微动安装座用于安装限位感应部件，可在切割头运动到上下极限位置时触发设备限位信号，避免运动超程造成部件碰撞损坏。整体结构设计紧凑，各功能模块集成度高，安装边界清晰，调节结构操作便捷，能够满足中小功率CO2激光切割设备的日常加工使用需求，在实际装配时需注意各连接部位的密封处理，避免辅助气体泄漏影响气辅切割效果，同时镜片安装座的调节旋钮锁紧力度需适中，防止力度过大造成镜片碎裂或调节螺纹滑牙。
