长杆件对接加工用摩擦焊生产设备

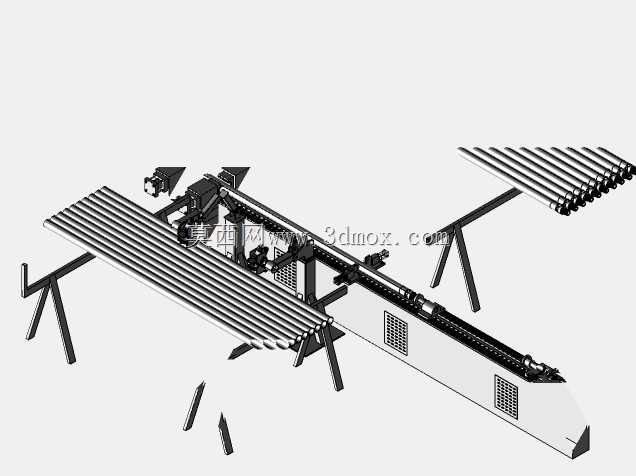

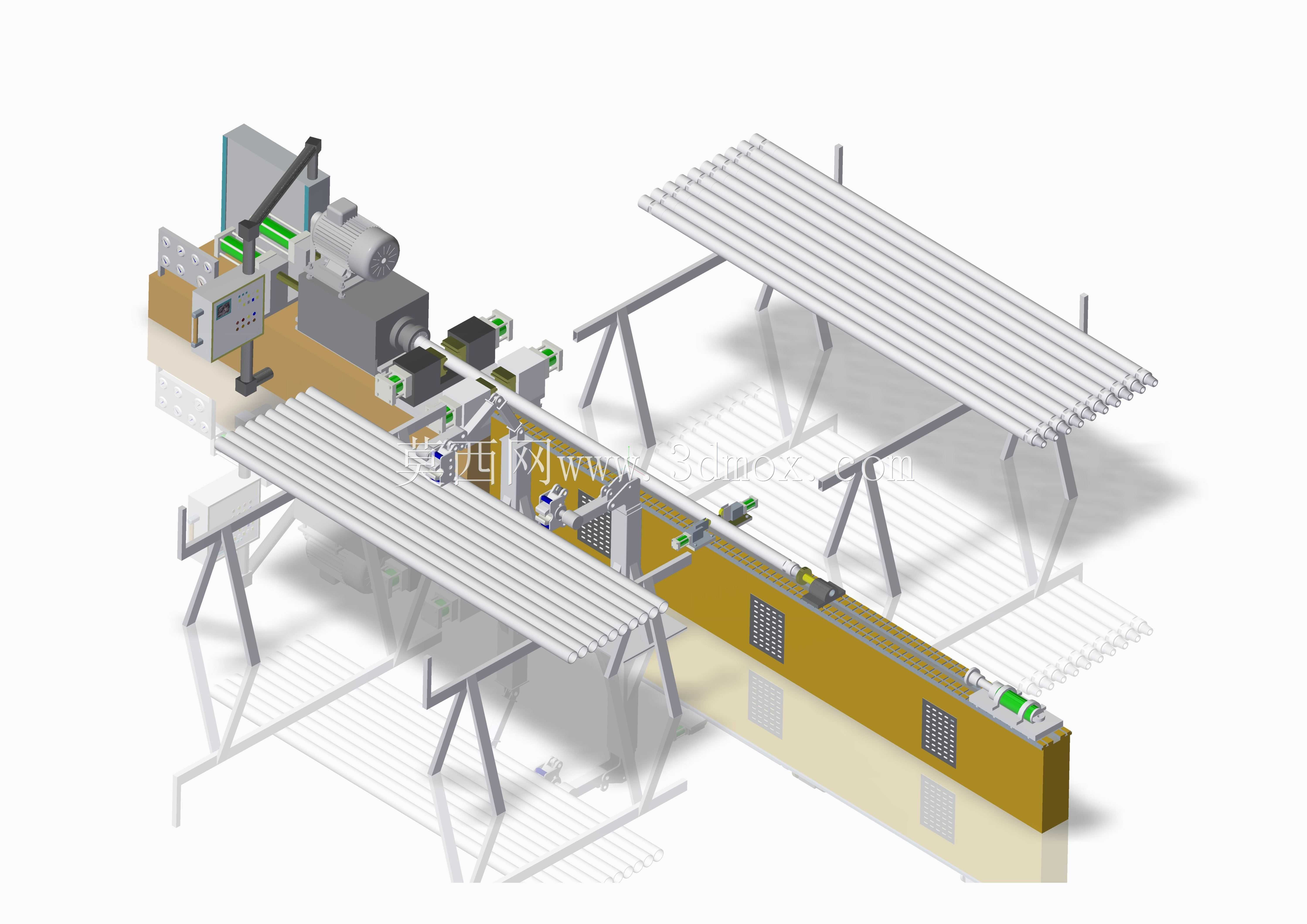

该摩擦焊设备主要面向金属长杆件的对接焊接加工场景，广泛应用于建筑钢筋连接、金属管材接长、轴类零件毛坯拼接等生产领域，可解决传统熔焊在长杆对接中易出现的焊口变形、强度不足、焊渣残留多等问题，适配碳钢、铝合金、铜合金等多种可摩擦生热焊接的金属材质加工需求。设备整体采用直线贯通式布局，沿工件输送方向依次设置双侧储料上料架、工件定位夹持工位、摩擦焊接主机、焊后输出工位，双侧储料架采用倾斜式栅格结构，可批量存放待加工长杆件，依靠杆件自重逐根滑入上料定位槽，配合气动推料机构实现工件的自动送进，无需人工逐件上料，大幅降低长杆件搬运的劳动强度。设备核心的摩擦焊接主机集成了主轴驱动模块、轴向进给施压模块、工件夹持卡盘，工作时两侧卡盘分别夹持两根待对接杆件的端部，其中一侧主轴带动杆件高速旋转，另一侧进给机构推动杆件端面持续压紧接触，依靠接触面摩擦产生的热量使金属达到热塑状态，随后主轴停止转动并施加顶锻压力，待接口冷却后即可形成强度高于母材的焊接接头，整个焊接过程无需填充焊材、无需保护气体，焊接效率高且接头质量稳定。在设计过程中，设备的机架主体采用加厚型钢焊接成型并做时效处理，避免长周期运行中出现结构形变影响焊接同轴度，双侧储料架的支撑腿高度可根据车间地面情况做小幅调节，适配不同安装场地的平整度要求；设备的夹持工位配置了可更换的卡爪结构，可根据待加工杆件的直径范围快速更换适配卡爪，覆盖常规直径范围内的圆杆、六角杆、异型截面杆的夹持需求。设备的安装边界沿工件输送方向预留足够的杆件伸出空间，可适配最大长度六米以内的长杆件对接作业，设备主体外侧设置有安全防护围挡，将焊接作业区域与人工操作区域做物理隔离，避免焊接过程中飞溅的高温切屑、旋转部件对操作人员造成伤害，设备的操作面板设置在主机侧方的易操作位置，可直观调整主轴转速、轴向进给压力、顶锻保压时间等核心焊接参数，适配不同材质、不同直径杆件的焊接工艺要求。整套设备可单独作为长杆焊接工位使用，也可对接后续的焊口打磨、探伤、下料等工序形成完整的长杆件加工生产线，适配五金加工、建筑建材、汽车零部件、工程机械配件等多个行业的杆类零件生产需求。
