双工位龙门式自动焊接设备结构设计

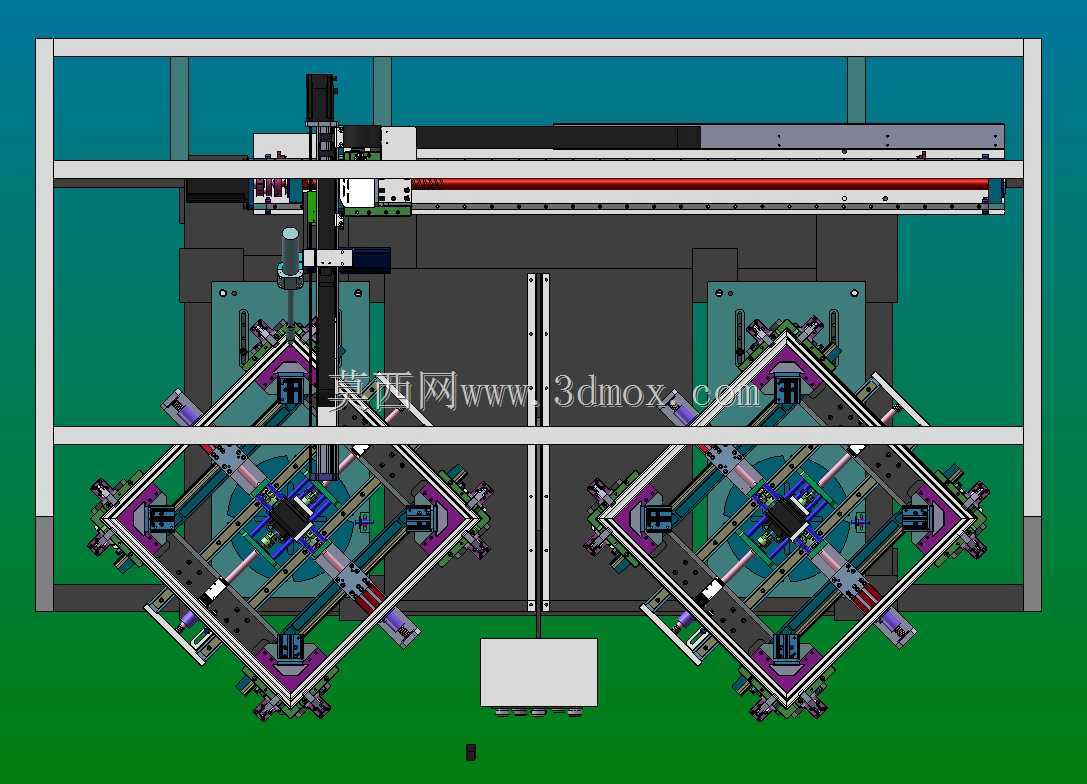

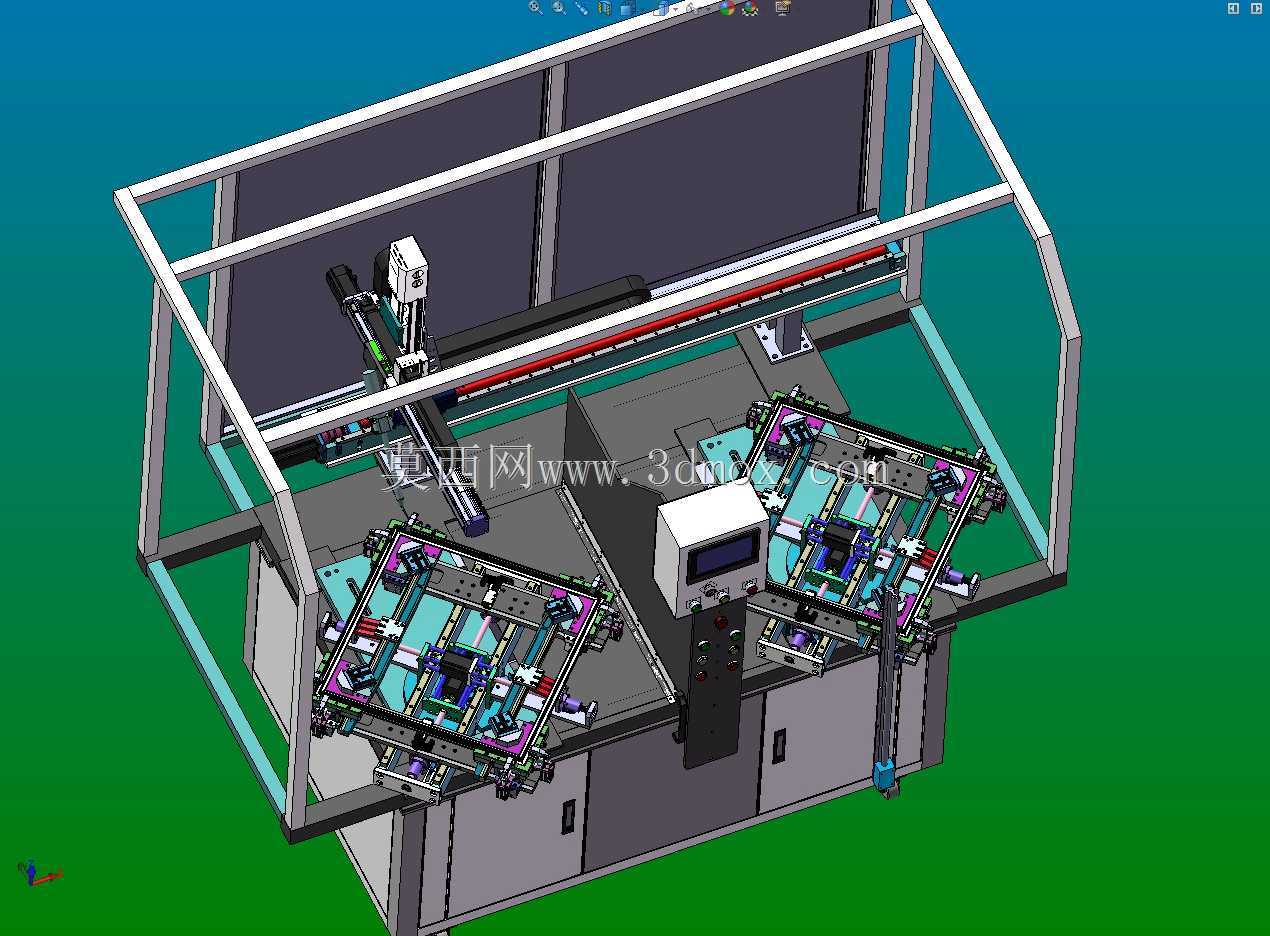

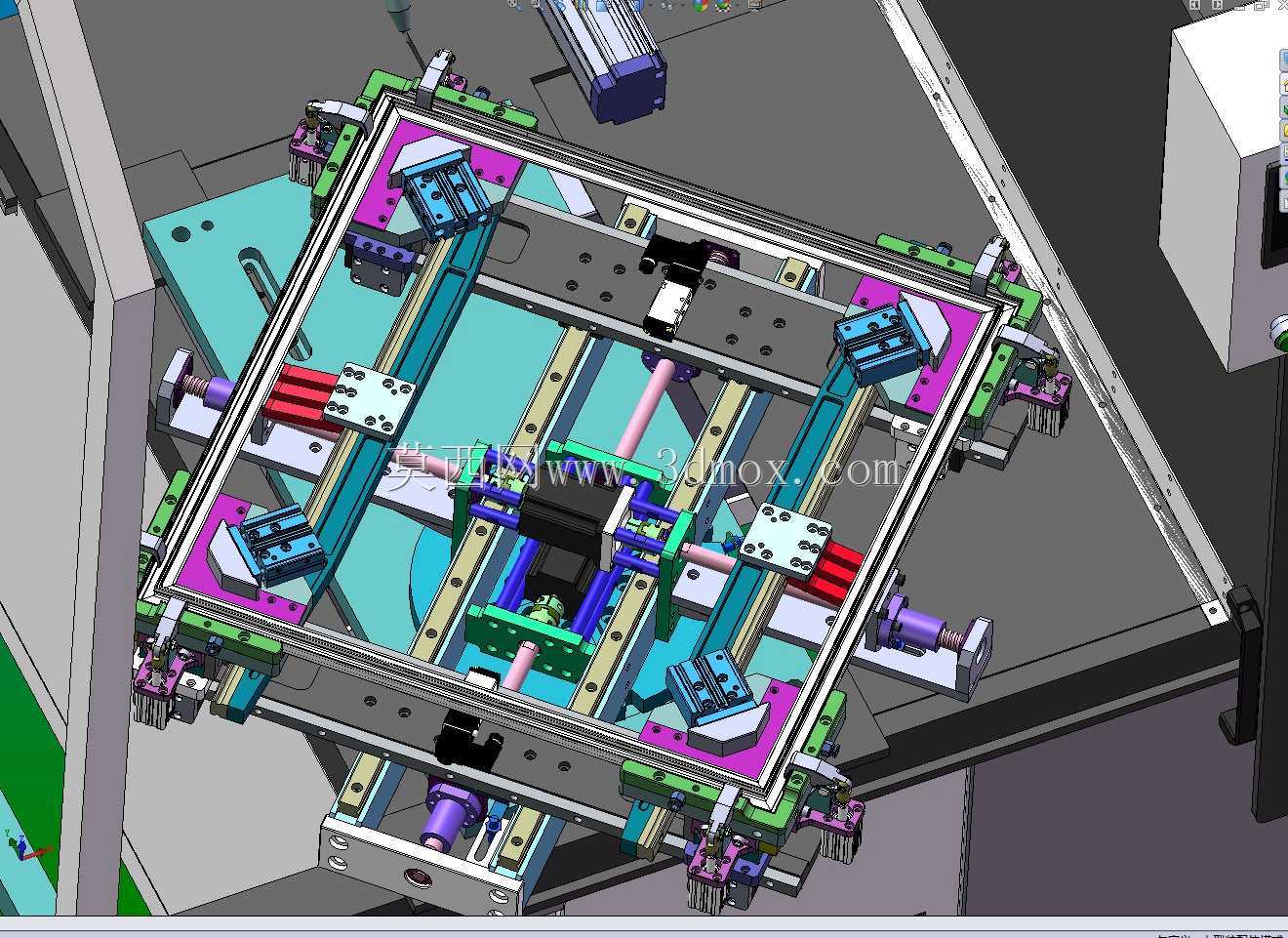

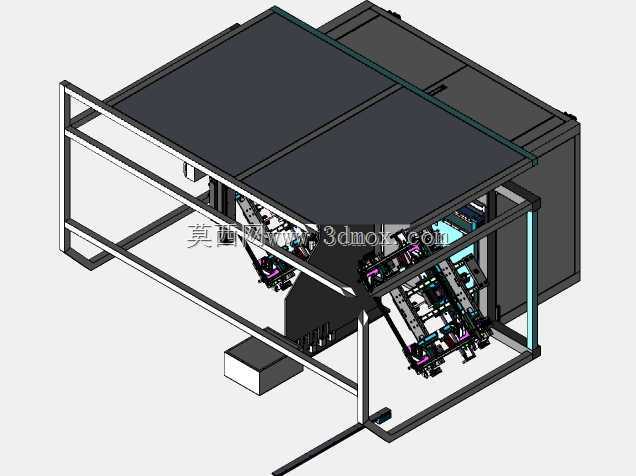

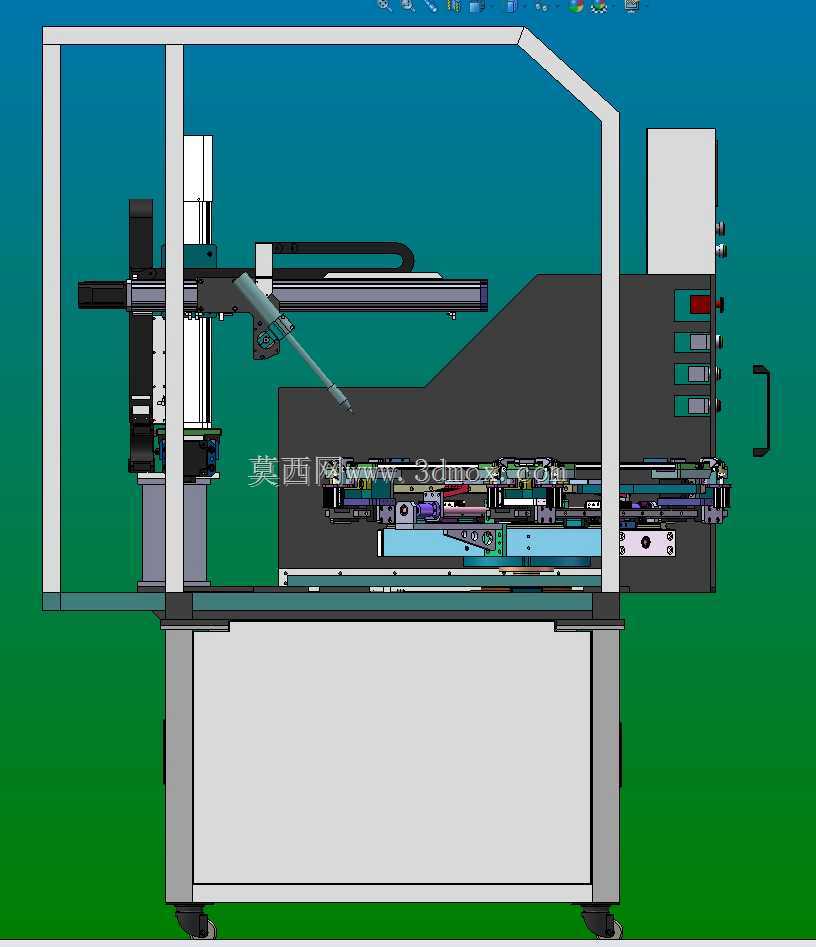

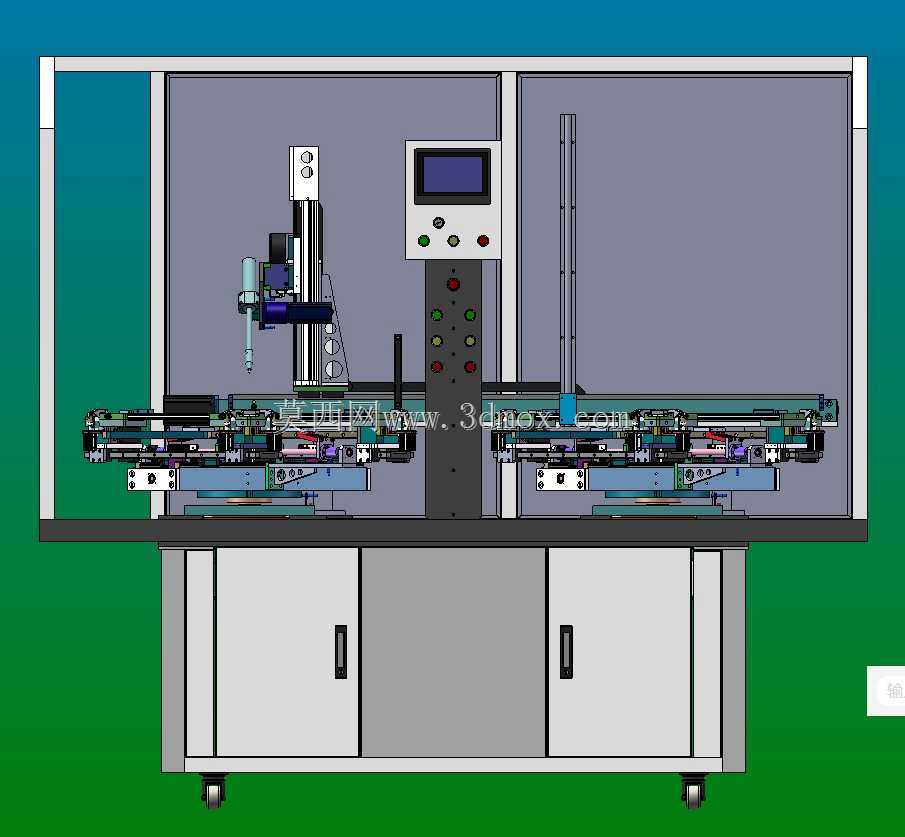

这款双工位布局的自动焊接设备，主要面向中小型金属框架类工件的批量焊接加工场景，常见于五金制品加工、小型钢结构件生产、家电金属支架制造等车间的焊接工位，用来替代传统人工持焊枪的作业模式，解决人工焊接一致性差、焊缝质量波动大、重复定位精度不足的问题。设备采用龙门式移动横梁作为焊枪的承载主体，横梁沿设备两侧的纵向导轨做长距离往复移动，搭载焊枪的滑座则沿横梁横向导轨移动，同时搭配垂直方向的升降滑台，可实现焊枪在三维空间内的灵活走位，覆盖工件所有待焊位置的作业需求。双工位的布局设计，将两个独立的焊接工装台对称布置在龙门行程范围内，当其中一个工位处于焊接作业状态时，操作人员可在另一个工位完成待焊工件的上下料、装夹定位工作，两个工位交替作业，大幅压缩设备等待上下料的空程时间，有效提升单台设备的作业利用率。每个工位的工装台都配置了可适配菱形框架类工件的快速装夹结构，通过多组可调定位块与气动夹紧元件配合，能够快速对不同尺寸规格的框架类工件完成定位夹紧，避免焊接过程中工件移位导致的焊缝偏差。从安装边界来看，设备整体采用方通焊接机架作为主体支撑，底部预留了地脚螺栓安装孔位，可直接固定在车间硬化地面上，机架外围预留了安全防护栏的安装位置，可搭配遮光防护板阻挡焊接弧光对周边操作人员的影响。设计过程中重点考虑了焊枪移动的平稳性，龙门横梁采用加厚铝型材搭配线性导轨的组合，降低移动过程中的震动，保证焊枪行走轨迹的精度，同时所有传动部件都预留了润滑维护的操作空间，方便日常设备保养。设备的走线全部采用拖链内置排布，避免移动过程中线缆磨损，焊枪位置预留了送丝机构、焊烟收集接口的安装位，可根据实际生产需求搭配对应的辅助功能部件，适配不同焊接工艺的作业要求。工装台的定位组件采用模块化设计，可根据加工工件的外形尺寸快速更换定位块，无需对整体台架做大规模改动，缩短换型调试的时间，适配多品种小批量的生产需求。
