高压泥浆泵工业设备三维结构设计

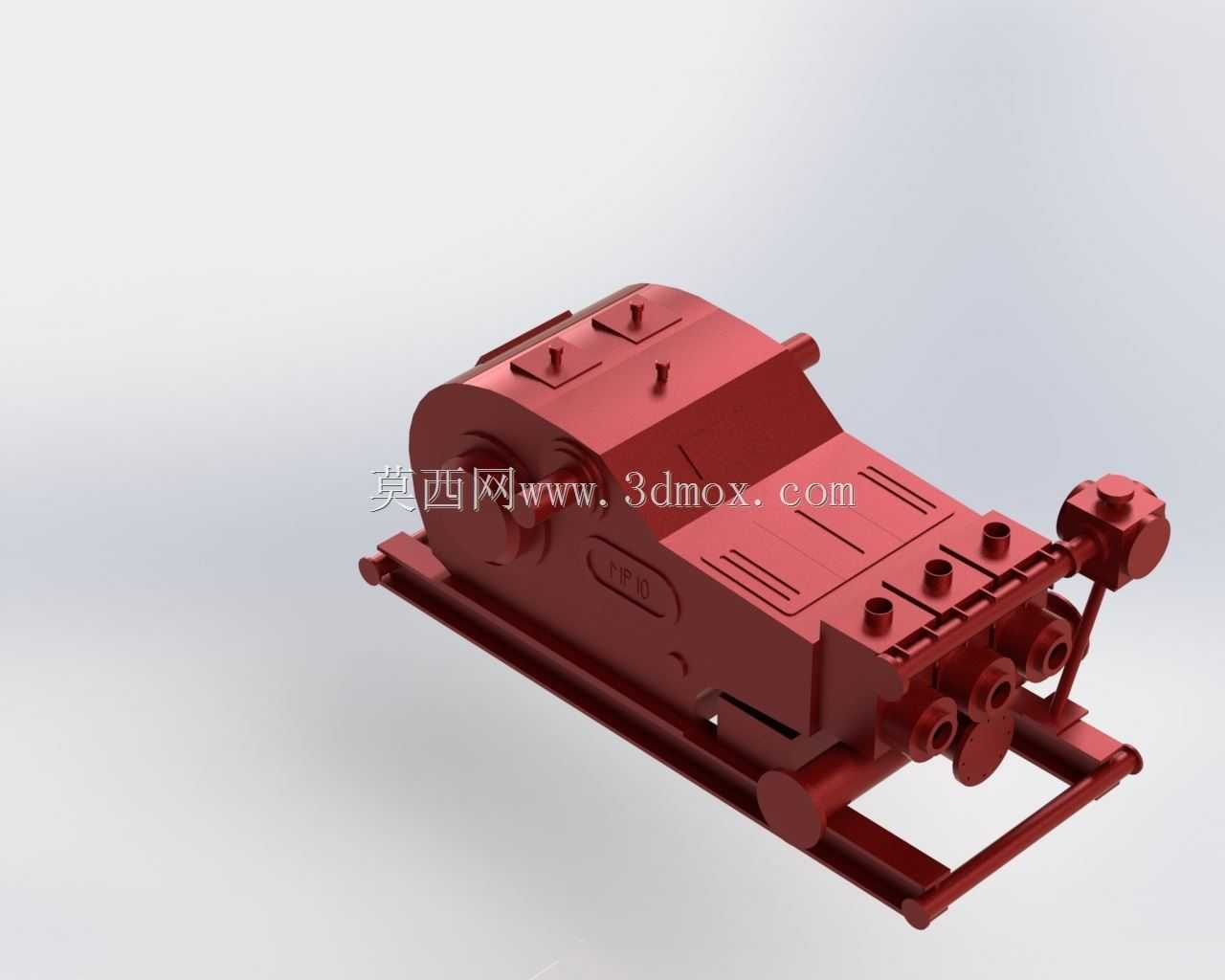

这款高压泥浆泵主要面向油气钻井、非开挖定向钻进、地质勘探等工程场景设计，作为钻进作业循环系统的核心动力部件，其核心作用是在钻进过程中向孔底输送高压泥浆介质，通过高压流体携带钻头切削产生的岩屑返回地表，同时兼具冷却钻头、润滑钻具、平衡地层压力、稳固孔壁的关键作用，是保障钻进作业连续稳定运行的核心设备。从功能特性来看，该款泥浆泵采用三缸往复式结构设计，相比单缸、双缸结构，三缸设计可大幅降低输出流体的压力脉动，让高压泥浆输出更平稳，有效避免压力波动对钻具、管路造成的冲击损伤，同时可适配高粘度、含固相颗粒的泥浆介质输送，在高负载工况下仍能保持稳定的输出压力与流量，满足中深孔钻进作业的高压输送需求。在整体设计思路上，模型完整还原了设备的集成化撬装结构，将动力输入端、减速传动机构、三缸柱塞泵头、压力调节组件、管路接口全部集成在一体式焊接底座上，这种设计既可以保障设备整体的结构刚性，承受柱塞往复运动产生的交变载荷，也能让设备在工地现场快速完成吊装就位，无需额外制作复杂的安装基础，适配野外作业频繁转场的使用需求。从外形尺寸与安装边界来看，该泵整体采用长条形卧式布局，底座预留了标准的吊装点位与地脚安装孔位，安装时需预留足够的侧向操作空间用于日常维护检修，包括柱塞密封件更换、阀组检查、润滑油位观测等操作空间，同时设备的进出浆接口采用标准法兰连接结构，可直接对接现场的泥浆循环管路，动力输入端可适配不同规格的联轴器与现场动力源对接，无需额外制作复杂的转接结构。模型完整还原了泵体外部的散热筋结构、观察口盖板、调压阀组件、输出管路接口等细节，传动端的防护罩结构也做了完整呈现，既符合工业设备的安全设计规范，也能直观展现设备的整体布局与各部件的装配关系，可用于设备结构教学、现场安装布局模拟、作业方案演示等场景。
