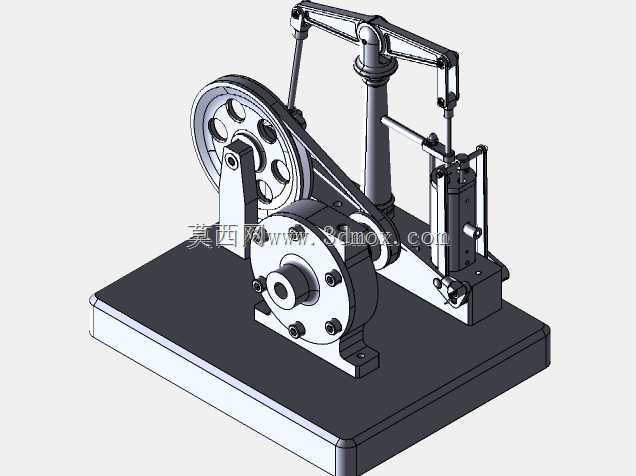

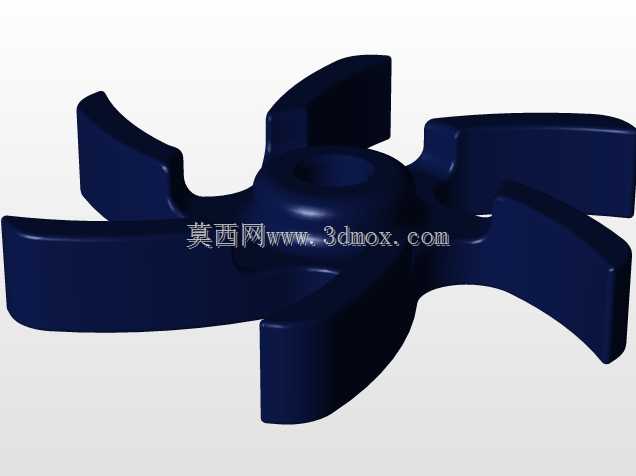

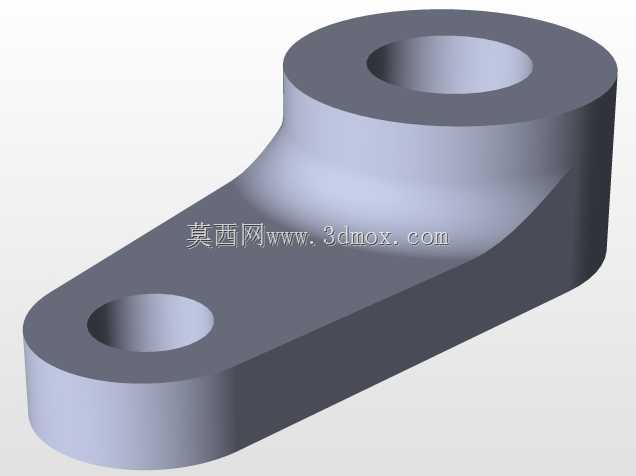

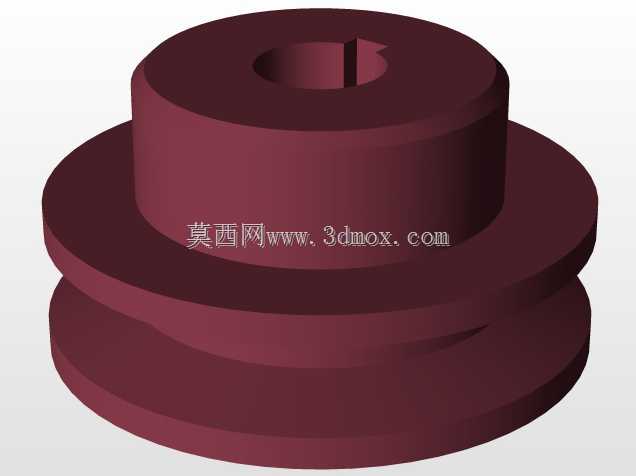

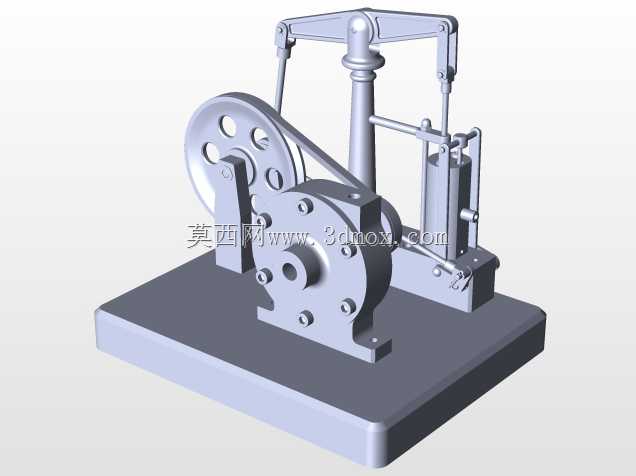

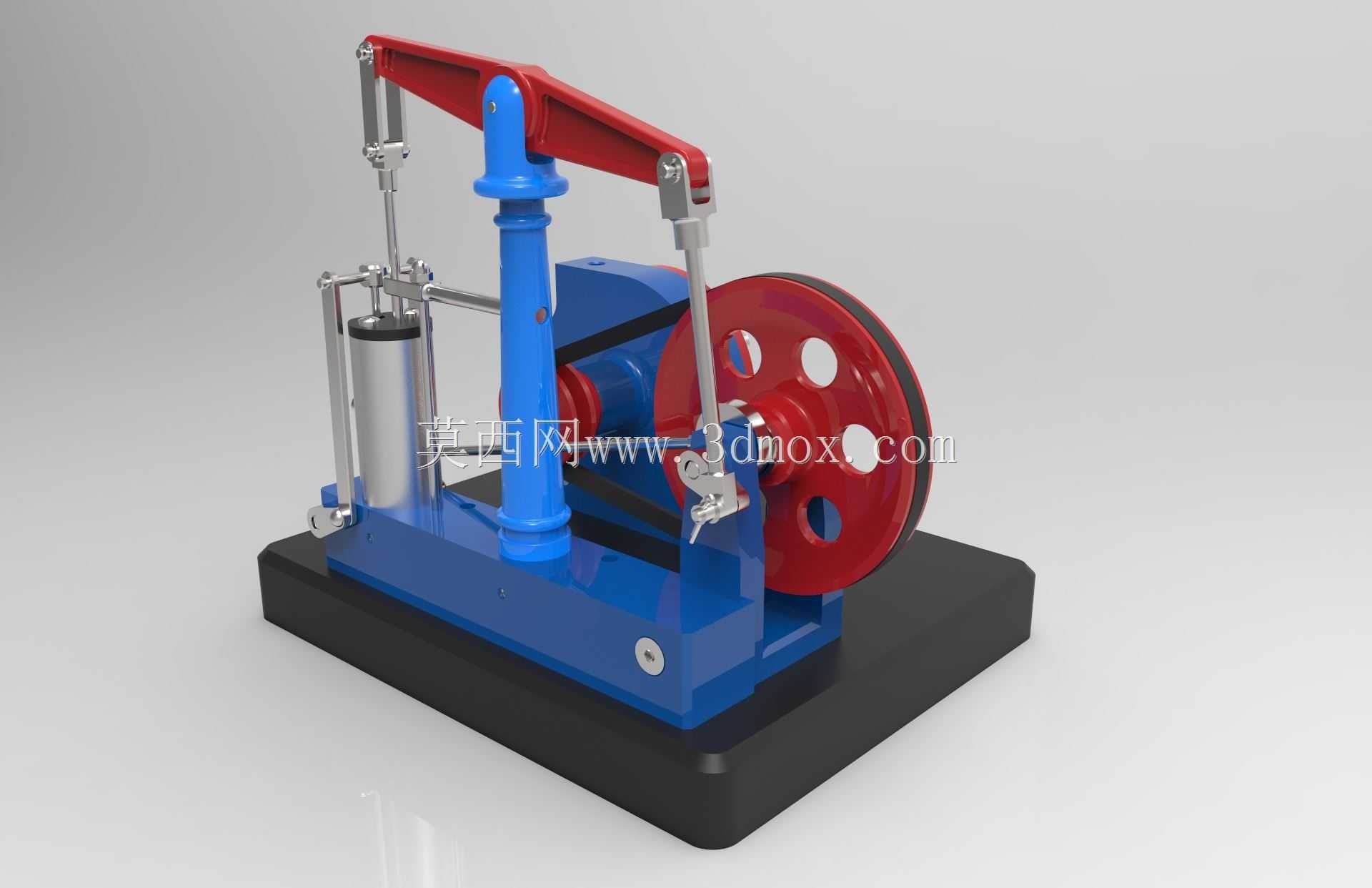

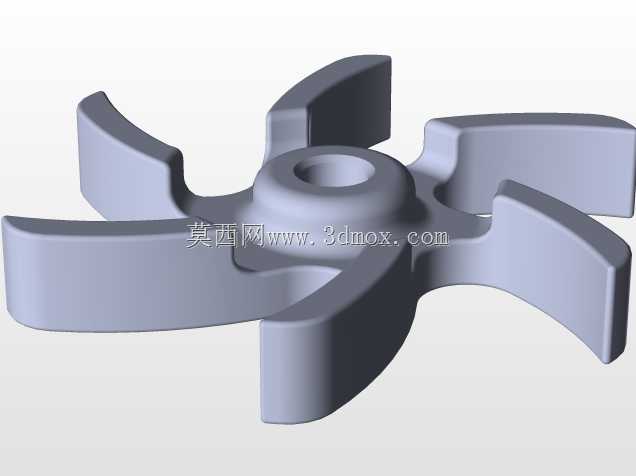

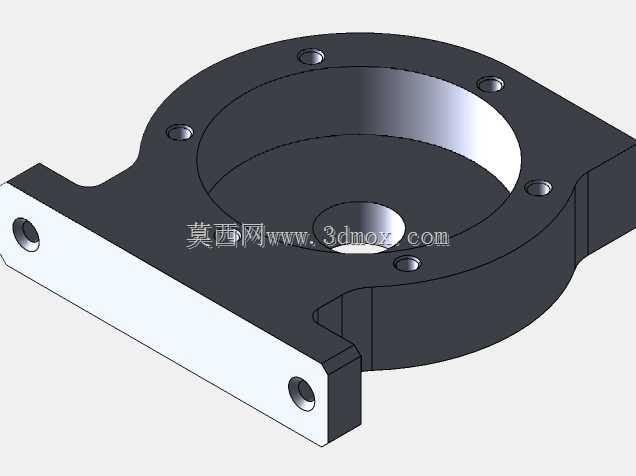

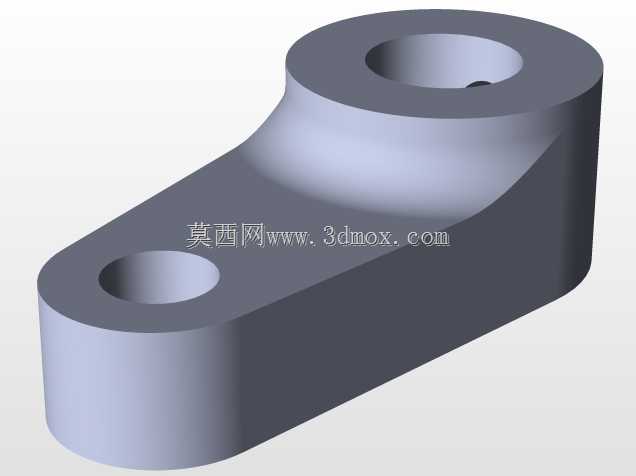

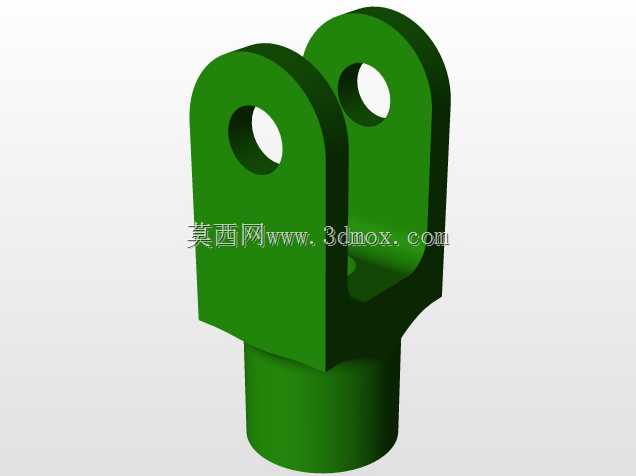

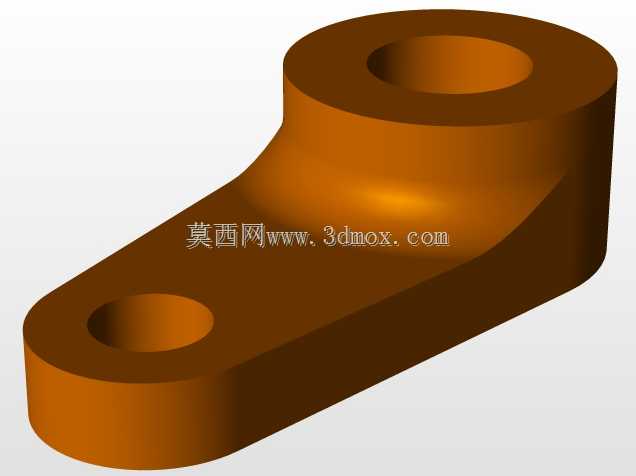

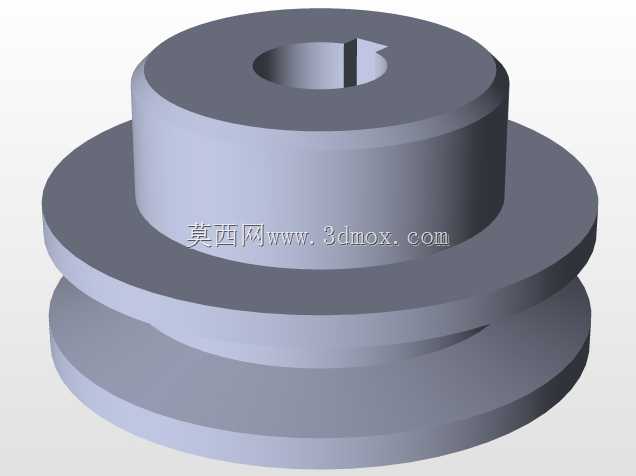

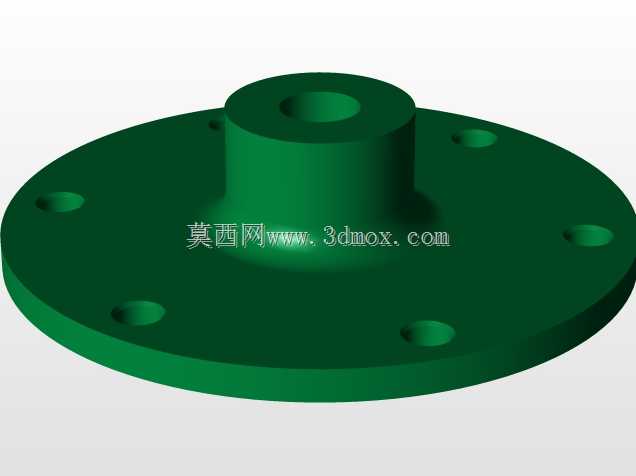

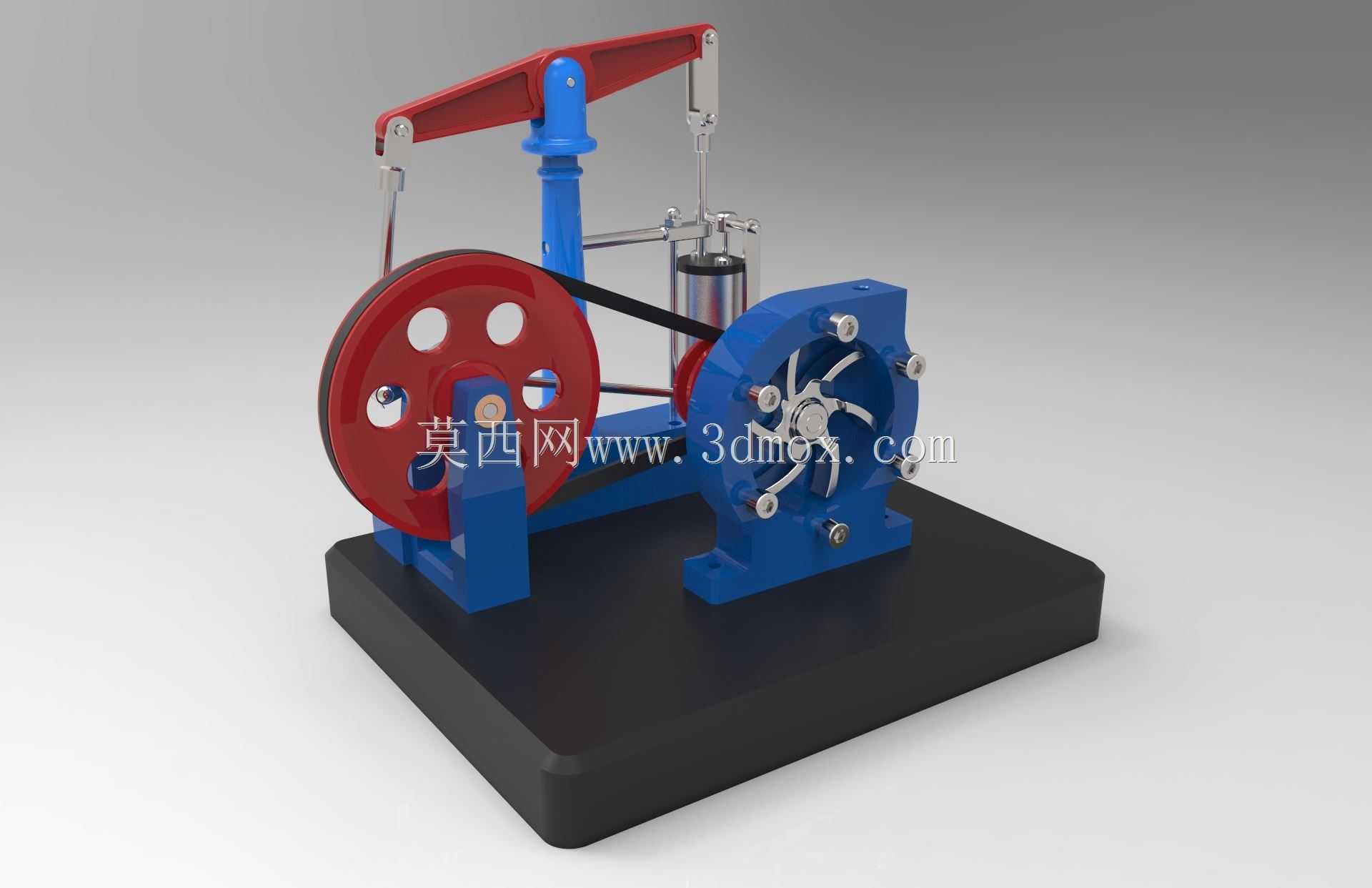

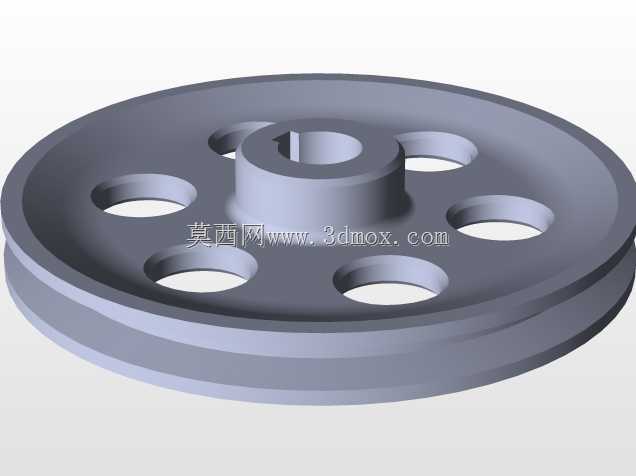

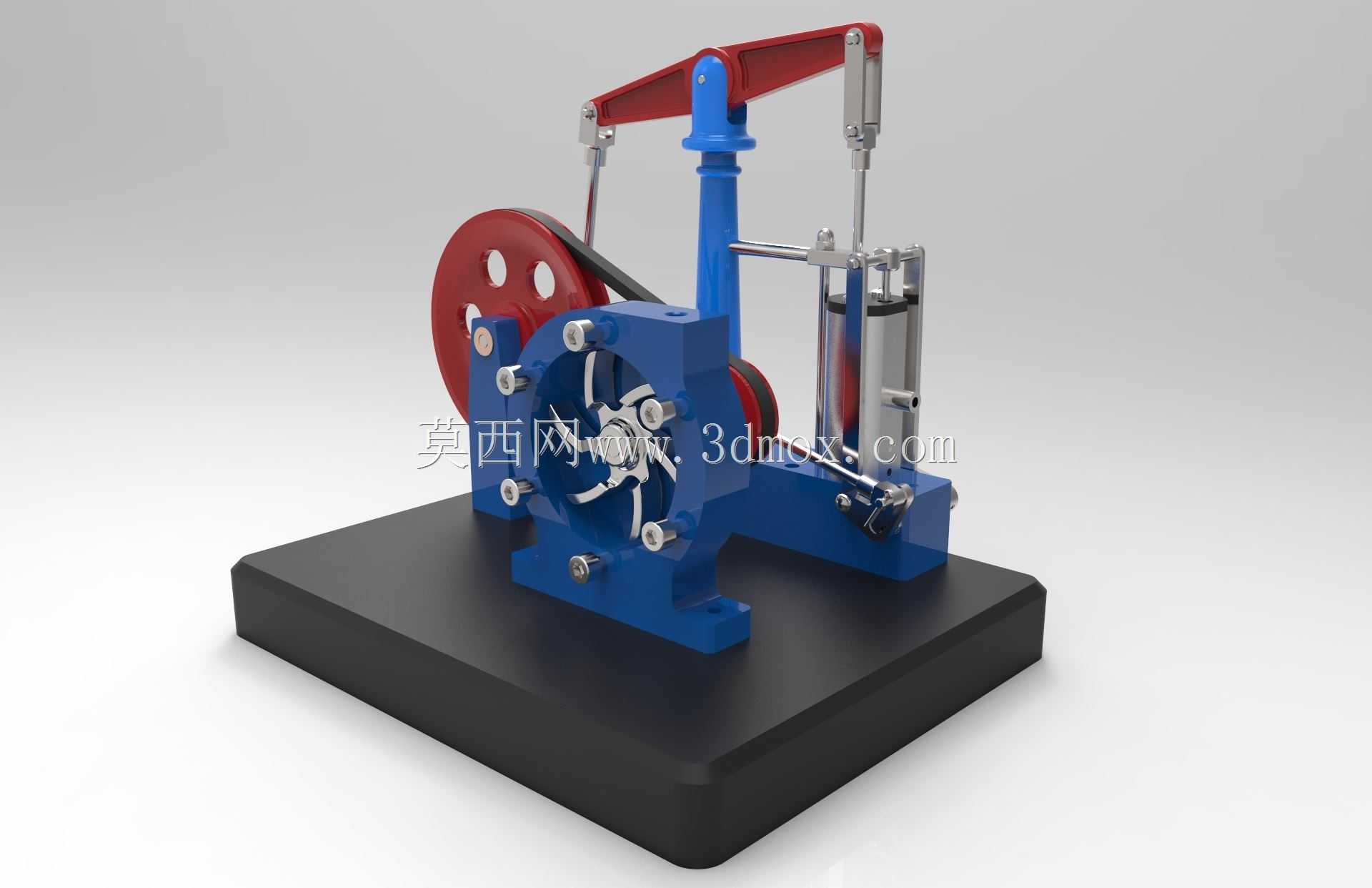

这套微型动力传动结构,将离心泵叶轮驱动单元与梁式往复传动机构整合在同一安装基座上,可作为小型流体输送实验台的动力演示载体,也能用于机械原理教学场景下的传动逻辑展示,帮助从业者直观理解旋转运动与往复运动的转换路径,以及离心泵叶轮的动力输入匹配逻辑。从实际应用场景来看,这类缩比结构常被用于职业院校的机械拆装实训,或是工业展会上的流体设备原理演示,相比工业级全尺寸设备,它的安装边界更小,对展示台面的承重要求更低,不需要额外配置大型动力源就能完整呈现整套传动逻辑。设计过程中,首先要确定安装基座的平面度公差,保证各传动部件的同轴度误差控制在合理范围内,避免传动过程中出现卡滞或异常磨损。梁式摆动机构的支点位置经过反复校核,既要保证往复行程满足传动轮的驱动需求,又要控制摆动过程中的侧向力,避免对离心泵轴端造成额外的径向载荷。离心泵端的叶轮腔采用剖分式结构设计,方便观察内部流道的结构形态,叶轮与泵轴的连接采用平键定位,保证扭矩传递的稳定性,泵体端的密封槽预留了标准密封件的安装位置,可模拟实际工业泵的密封装配逻辑。传动轮与梁式机构之间采用曲柄连杆连接,将旋转运动转换为梁端的上下往复摆动,再通过另一端的连杆结构带动泵轴旋转,整套传动链的传动比经过匹配,保证手动驱动大带轮时,泵端叶轮能达到合理的演示转速。外形尺寸方面,整套结构的安装基座采用矩形铸铁质感的平台设计,所有突出部件均不超出基座的边界范围,安装时只需在基座底部预留四个固定螺栓孔位即可完成固定,不需要额外搭建支撑框架。从结构设计的细节来看,带轮采用辐板式结构,既减轻了整体重量,又能保证转动过程中的动平衡,梁式摆动臂采用加强筋结构提升刚性,避免高速摆动时出现形变,泵体端的连接螺栓采用圆周均布设计,保证泵壳结合面的压力均匀,防止演示流体输送时出现渗漏。这类结构的建模过程需要重点关注运动副的约束关系,尤其是梁式支点的转动副、连杆两端的铰接副、泵轴的旋转副之间的自由度匹配,避免出现运动干涉,建模时需要逐一核对各部件的运动行程,确认摆动臂在上下极限位置时不会与泵体、带轮护架发生碰撞。
- 上一篇:可旋转悬挂式单侧快拆起重滑轮结构
- 下一篇:ISO4017标准全规格外六角螺栓组
- 全部评论(0)
- 模板大小: 81.25 MB
- 售价:5金币
- 下载次数: 691
- 系统要求: STEP / IGES,PTC Creo Parametric,SOLIDWORKS,STEP / IGES,Rendering,PTC Creo Parametric,PTC Creo Parametric,PTC Creo Parametric,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLI
- 软件分类: 泵
