钢锯

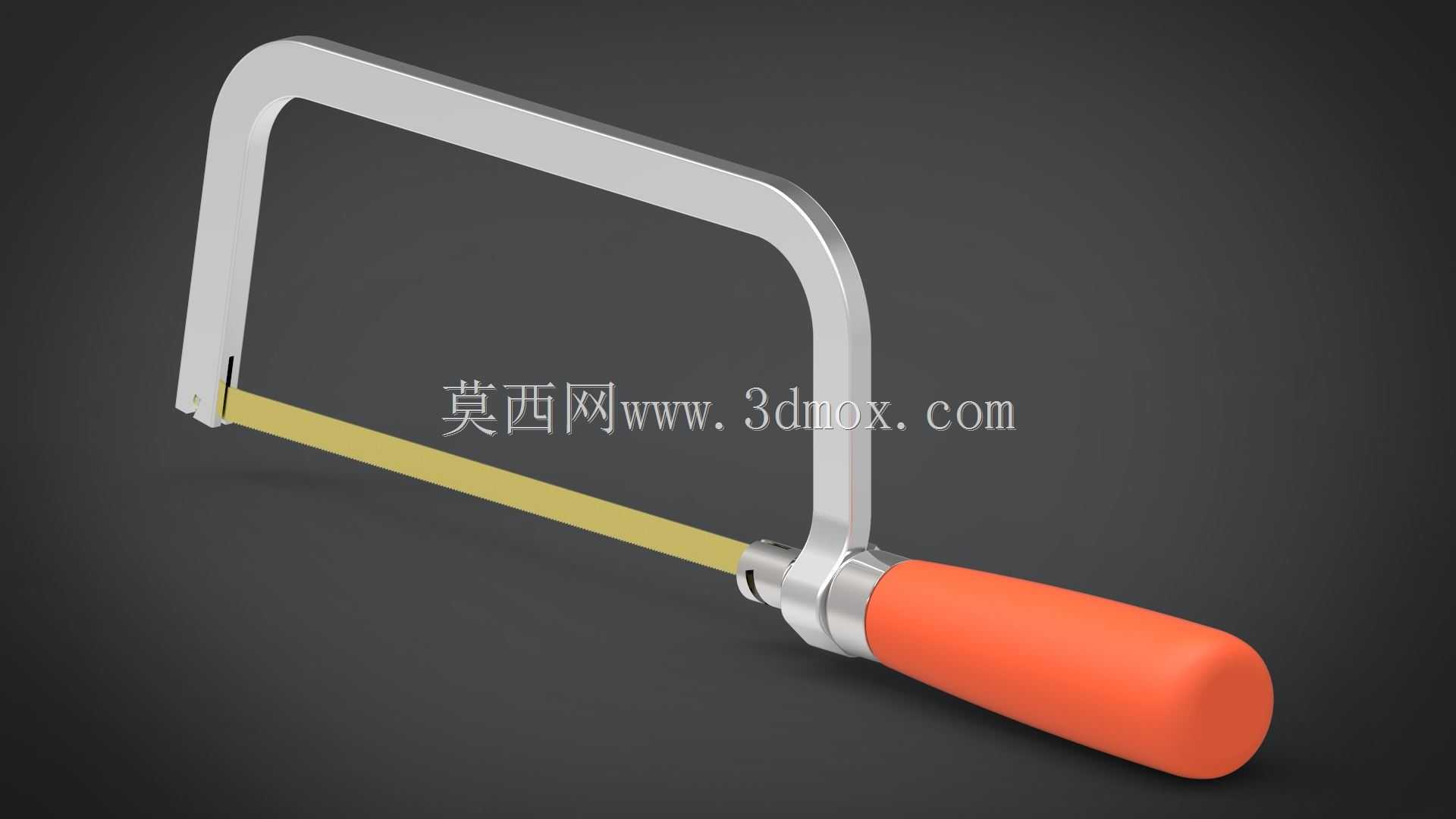

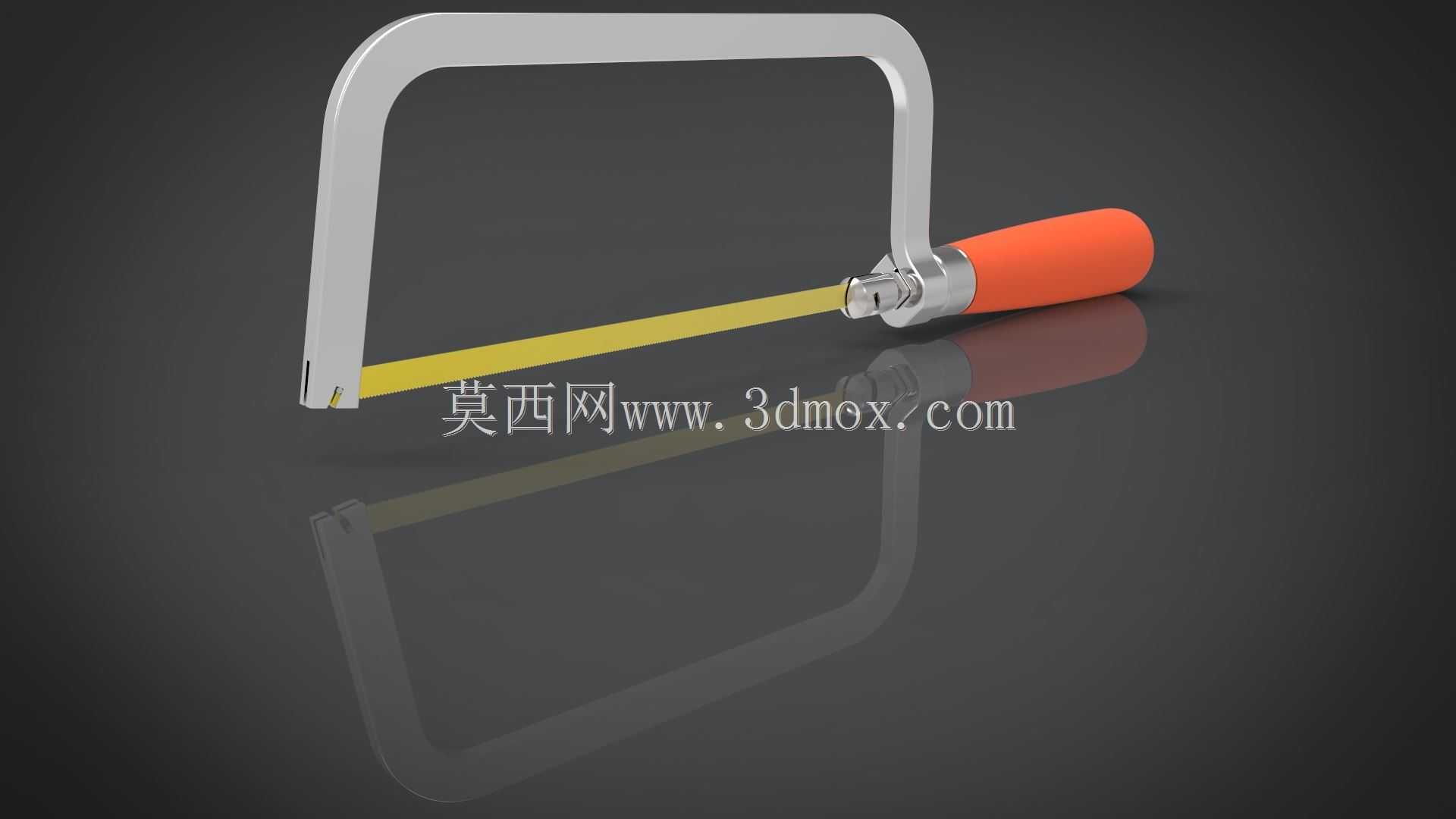

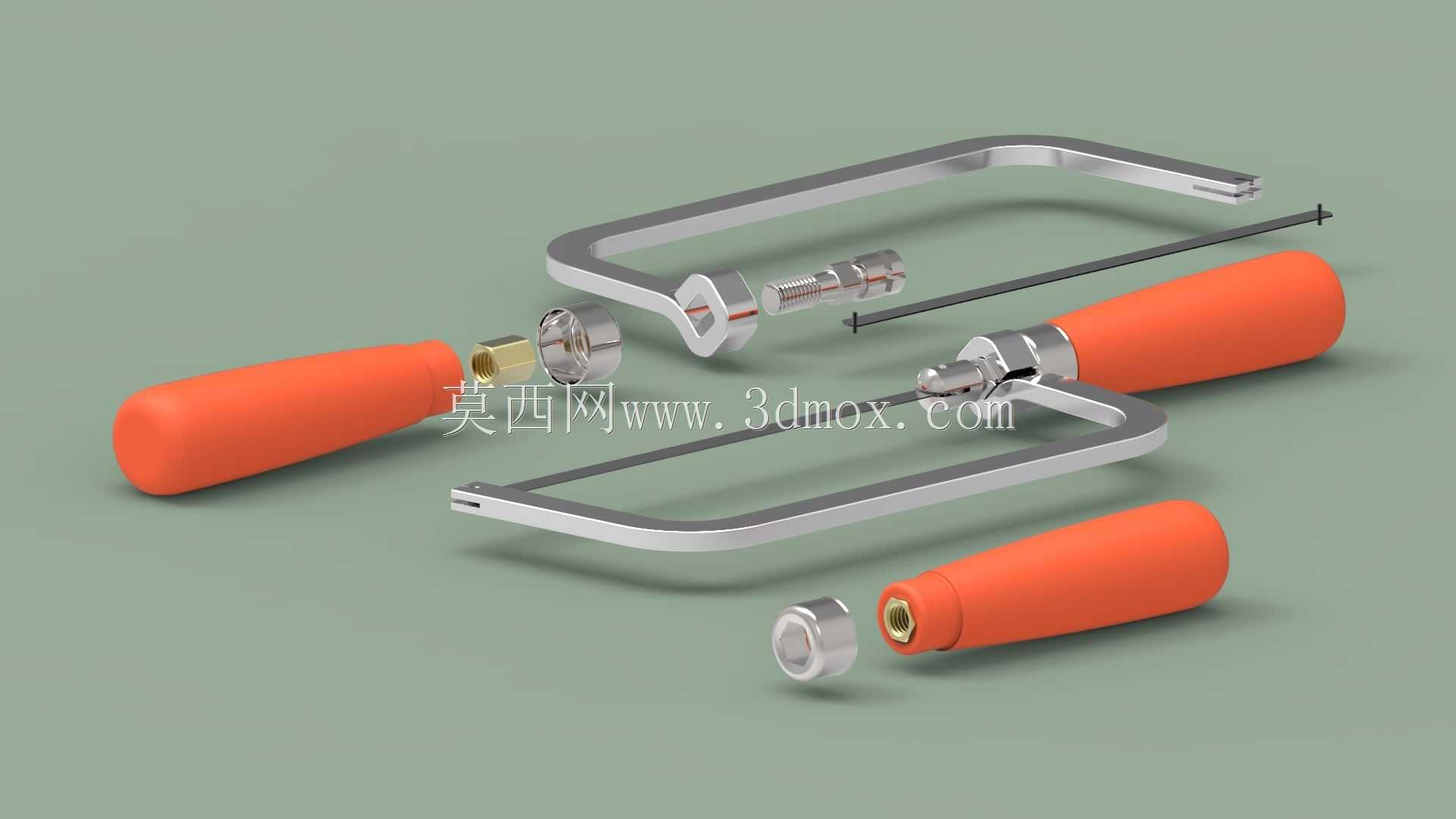

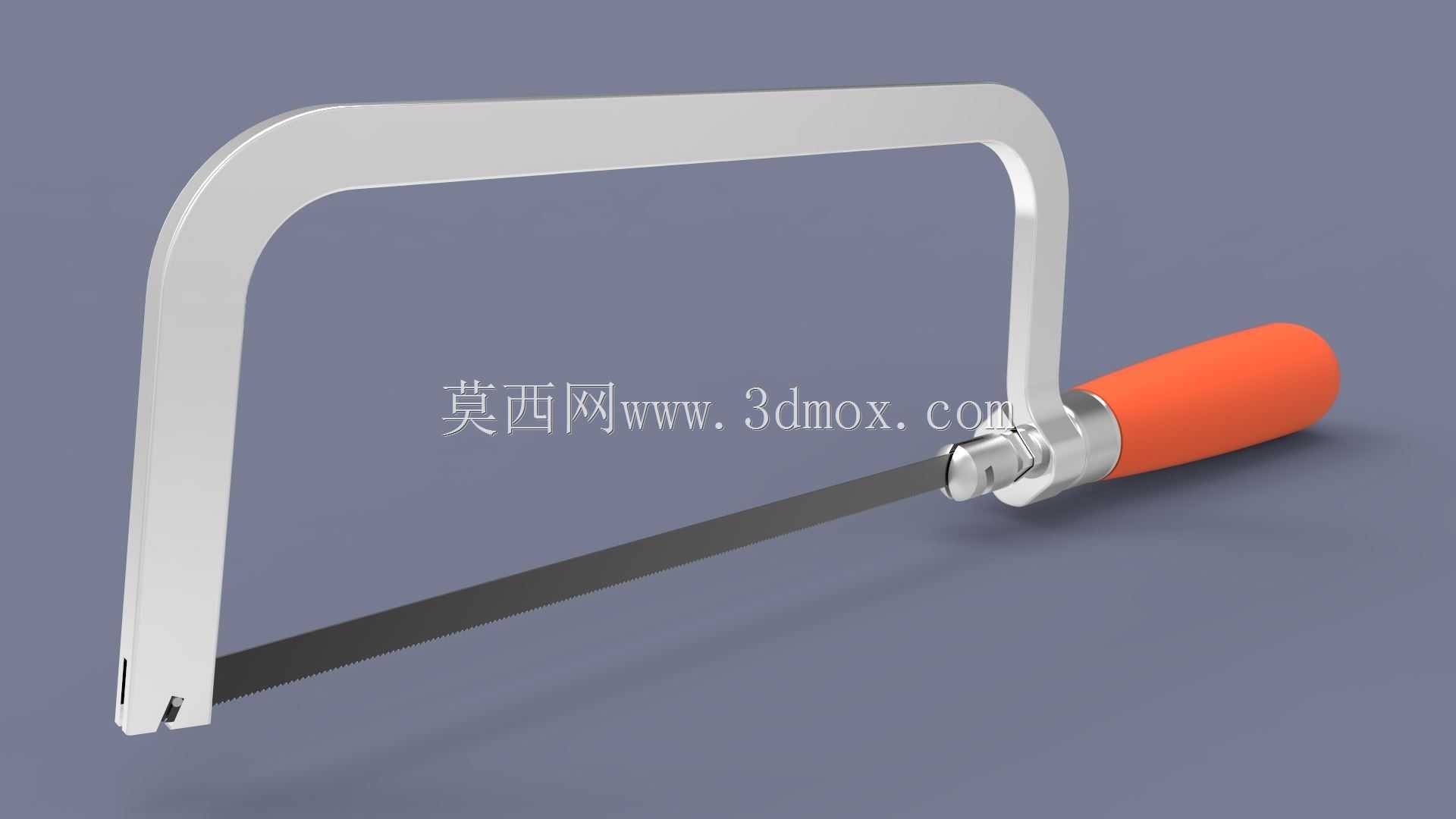

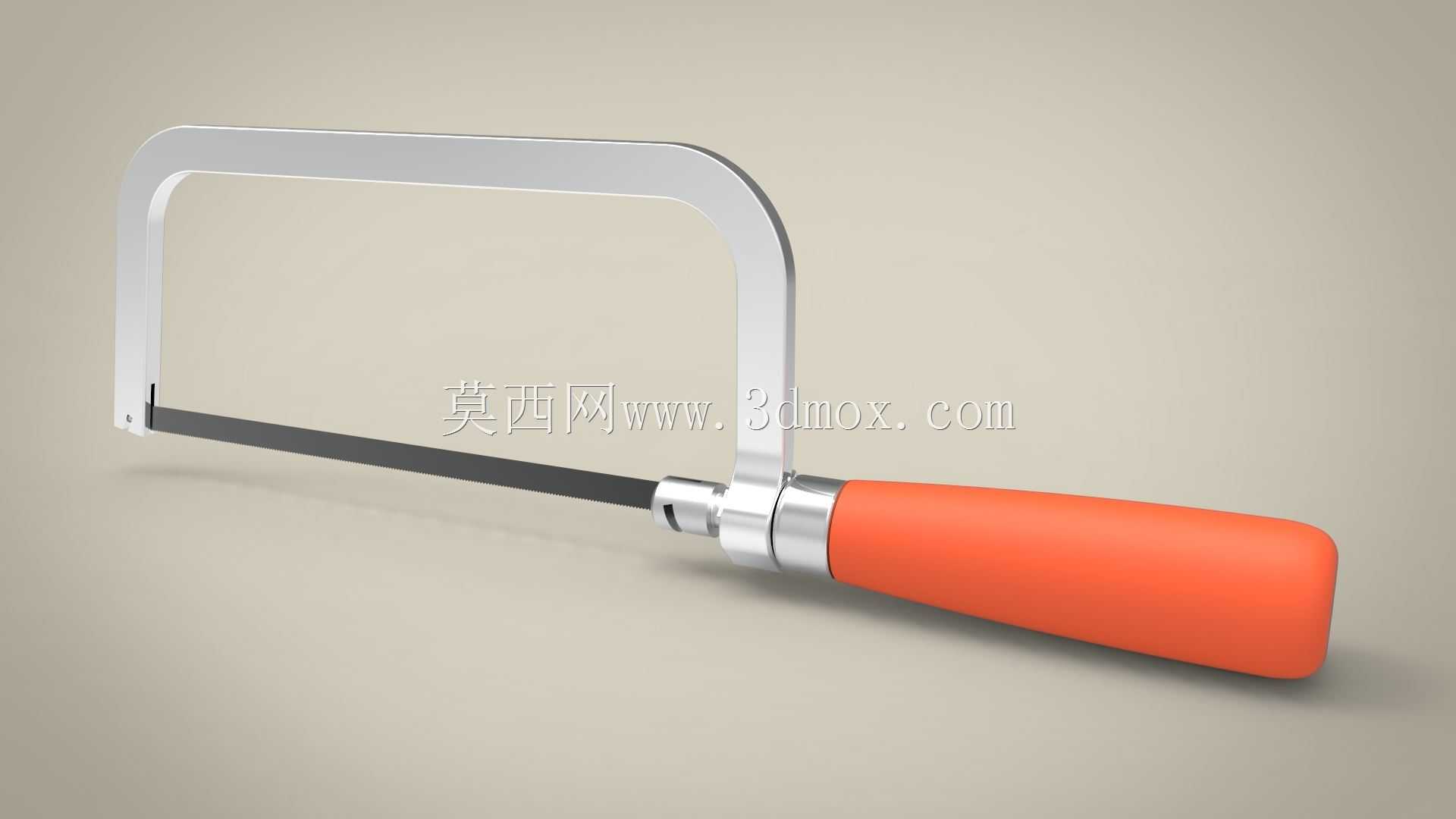

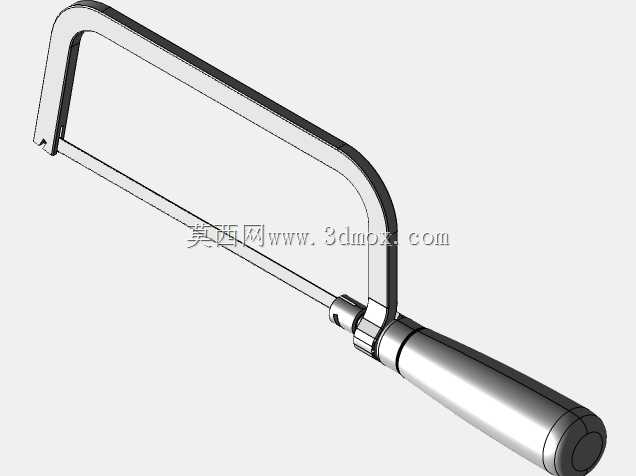

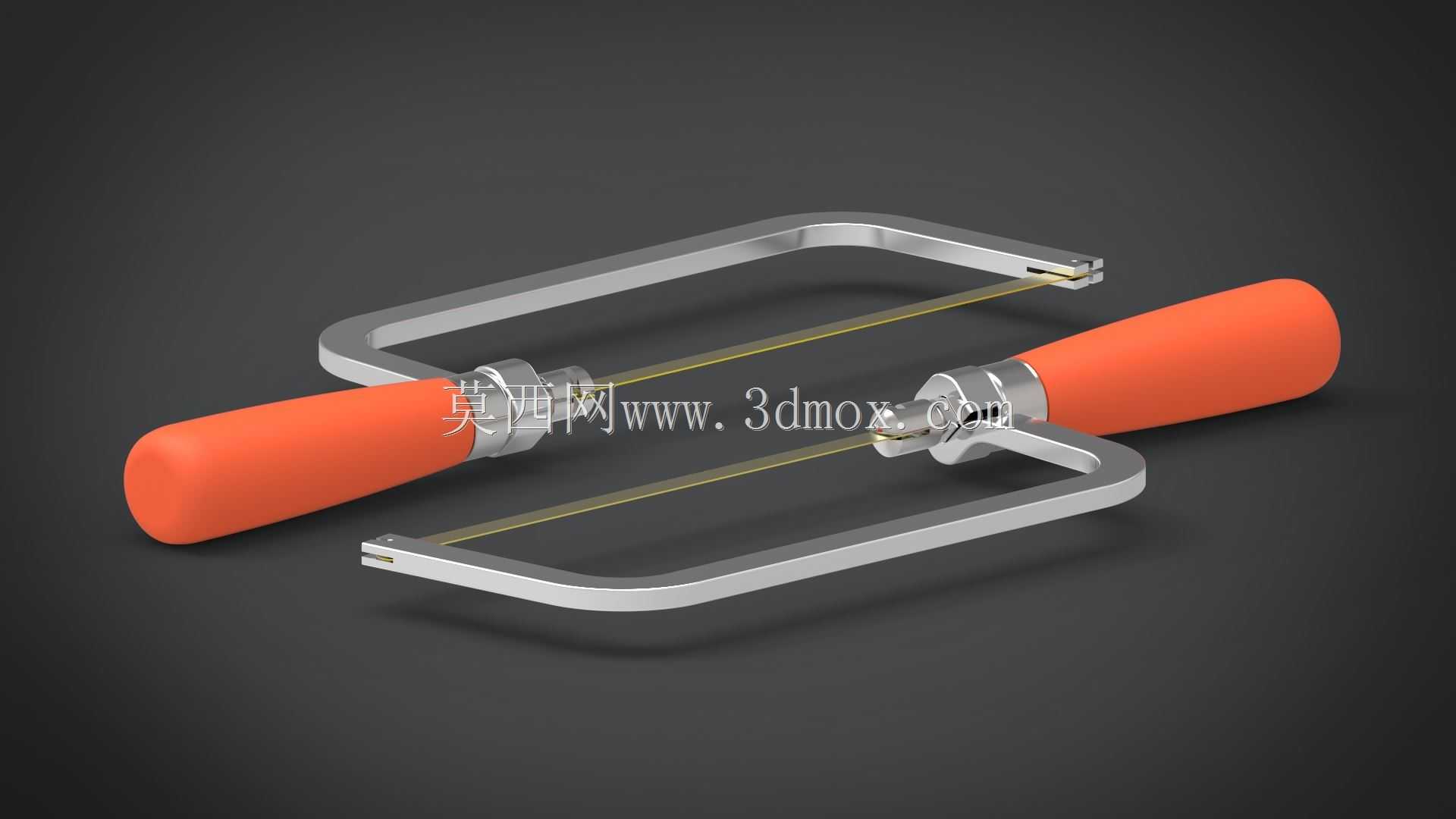

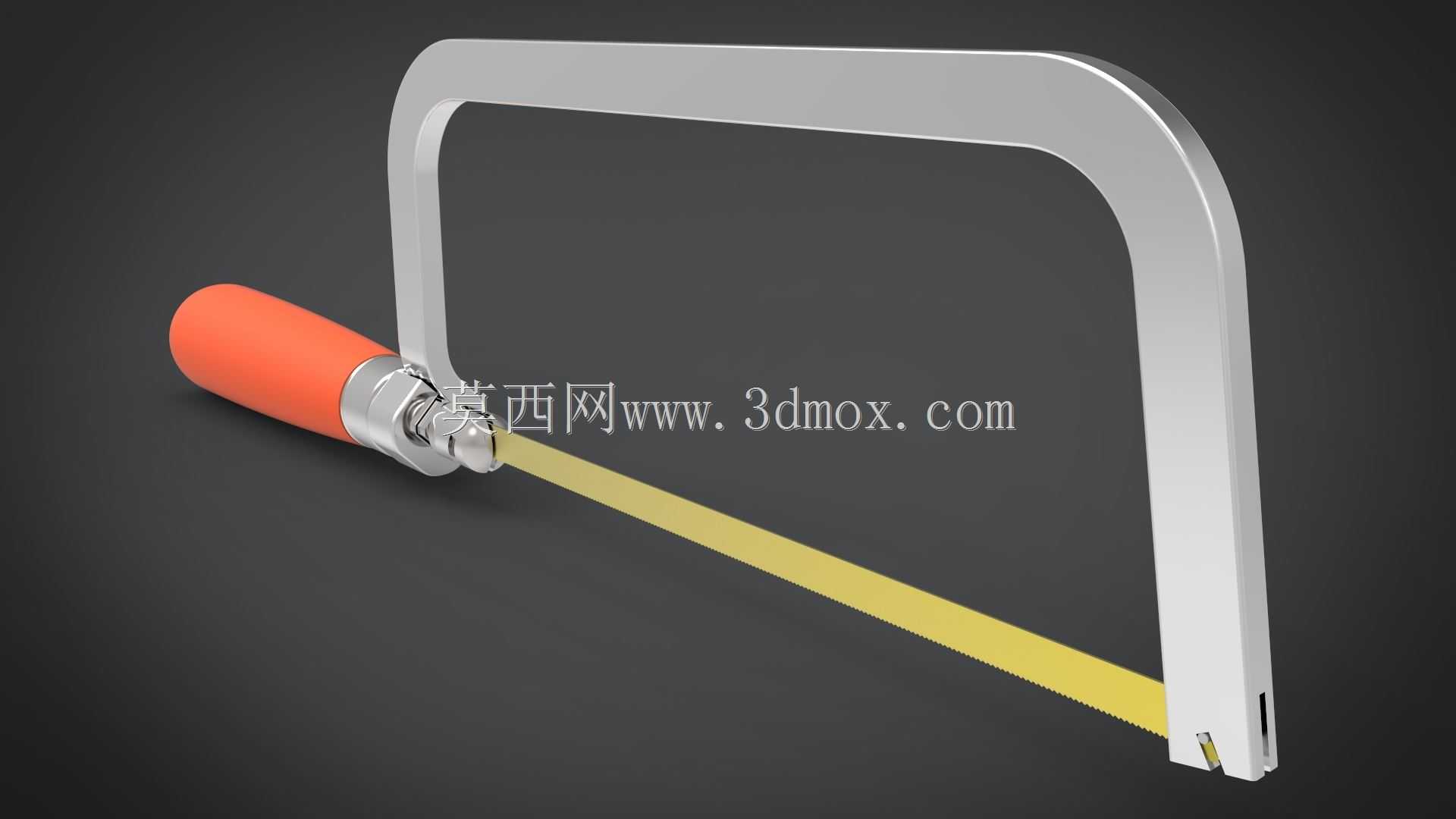

另一个有趣的工具来自我的工具箱。它是一个“钢锯”，带有一个刚性金属框架（扁钢）和一个木制把手，用于精确建模的标准锯片。框架由一个钢带（宽度=10 mm，厚度=5 mm）制成，随后弯曲，部分机加工和阳极氧化。把手有一个插入的螺纹六角螺母，通过顺时针转动手柄，用螺纹张紧螺栓张紧锯片。Notes:Hexagon nut 压入木柄。衬套压在木柄的圆柱面上，分别压在六角螺母的六个平面上。公制螺纹（M8 x 1，25）用理论值（无间隙）建模。主组件分别显示锯条金属锯架的未张紧状态。根据3D模型，张紧行程最大约为4,8 mm。不幸的是，锯条建模时没有偏移齿。（不知道如何在中建模。）?PTC Creo参数化2.0?, 因此，它看起来相当现实）。欢迎随时提供帮助，以找到一个解决方案来建模锯齿偏移的锯片。模型可在formats:STEP （.stp）本机文件（.prt）和（.asm）位于“zipped”文件夹中，供的用户使用?PTC Creo参数化2.0?
