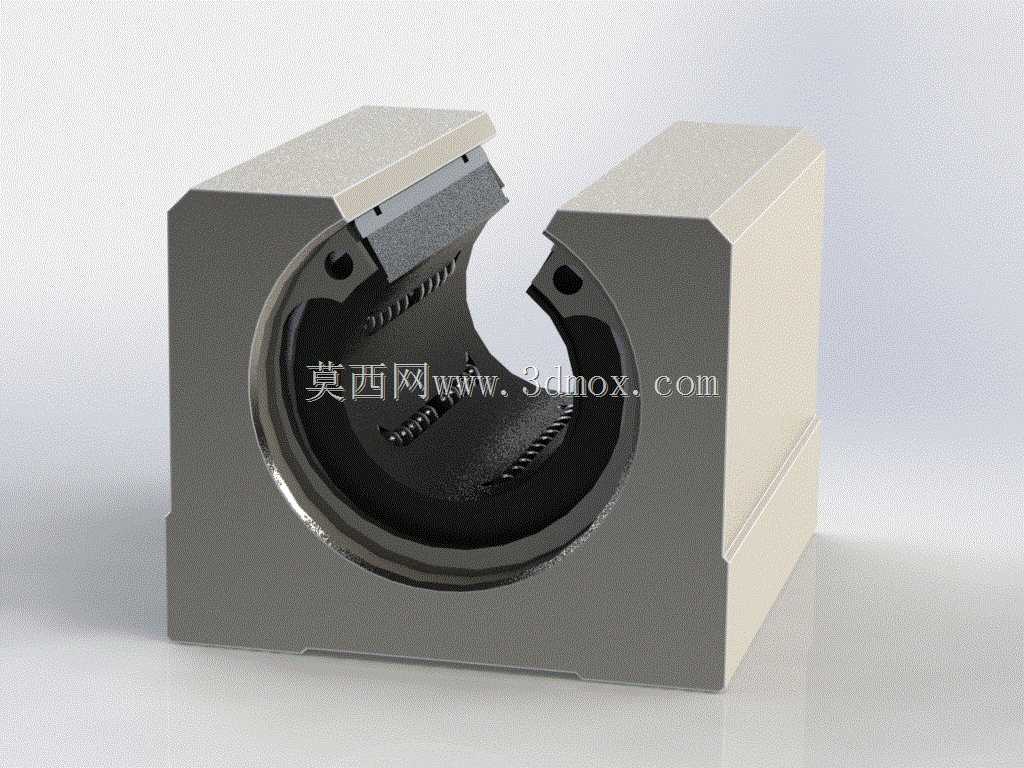

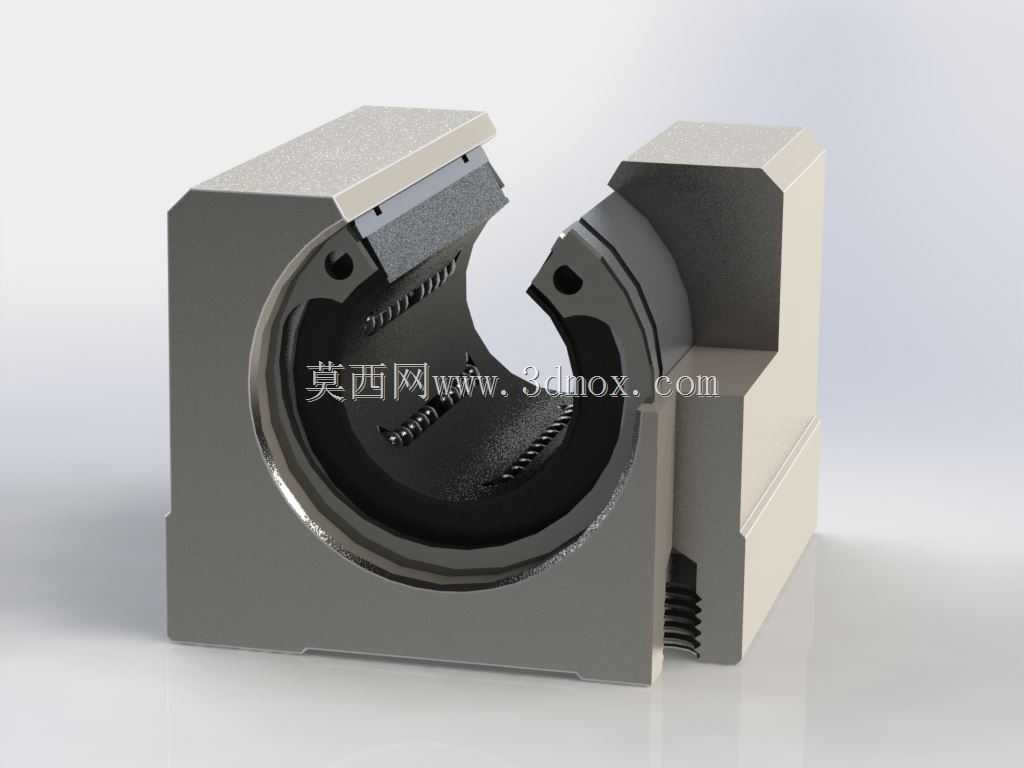

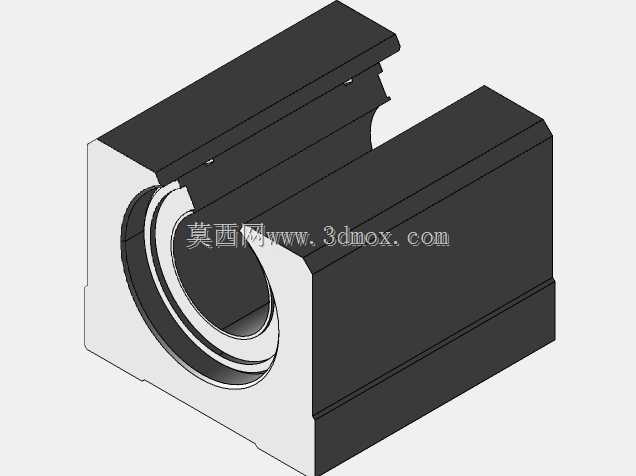

开口型箱式直线轴承单元结构设计

这款开口型箱式直线轴承单元，是直线传动系统里的核心导向支撑部件，主要应用在需要实现高精度直线往复运动的各类工业设备场景中，常见于自动化生产线的物料推移机构、数控设备的轴向进给导向单元、包装机械的行程滑动工位、印刷设备的走料调节结构，以及各类检测设备的精准位移平台上，承担着承载运动载荷、约束运动轨迹、降低往复摩擦阻力的核心作用。

从功能特性来看，这款轴承单元采用开口式结构设计，能够适配配套的圆柱导轨实现便捷的安装与间隙调整，内部集成的循环滚珠结构可以将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力损耗，即便在较长行程的往复运动工况下，也能保持稳定的运动精度与顺畅的运行状态，同时箱式的外部壳体具备优秀的结构刚性，能够承受一定的径向载荷与偏载力矩，避免运动过程中出现卡滞、晃动的问题，适配不同工况下的负载需求。

在设计思路上，这款轴承单元采用一体化的箱式壳体结构，壳体采用方正的安装基准面设计，上下端面与侧面均预留了标准化的安装孔位，能够直接通过螺栓固定在设备的安装基板上，无需额外设计复杂的适配支撑结构；开口位置设置了可调节的锁紧结构，能够根据实际使用的磨损情况调整轴承与导轨之间的配合间隙，长期使用后也能通过微调补偿磨损量，延长部件的整体使用寿命；内部的滚珠保持架采用对称式排布设计，让载荷能够均匀分布在每一颗滚动体上，避免局部应力集中导致的部件过早失效，同时两端预留了密封结构的安装位置，能够阻挡工况环境中的粉尘、碎屑进入轴承内部，保障滚动结构的运行环境洁净。

从安装边界与尺寸适配来看，这款轴承单元的外部壳体采用规整的方块式外形，安装孔位采用对称式的标准间距设计，能够适配同系列不同直径规格的配套直线导轨，安装时只需要保证壳体安装面与设备基面的平面度贴合，锁紧固定螺栓后调整开口处的锁紧件，即可实现轴承与导轨的顺畅配合，不需要复杂的对中调试流程；开口的结构设计也让后期维护更换更加便捷，不需要拆卸导轨两端的其他部件，就可以直接将轴承单元从导轨的开口侧取出更换，大幅降低设备的维护停机时间。在实际应用中，这类轴承单元可以搭配光轴导轨组成低成本、高稳定性的直线导向系统，相比其他类型的直线导向部件，具备安装便捷、维护简单、负载能力适配范围广的优势，能够满足大部分中低载荷、中等精度要求的直线运动场景需求。
