箱式滑块直线轴承SMA系列结构设计

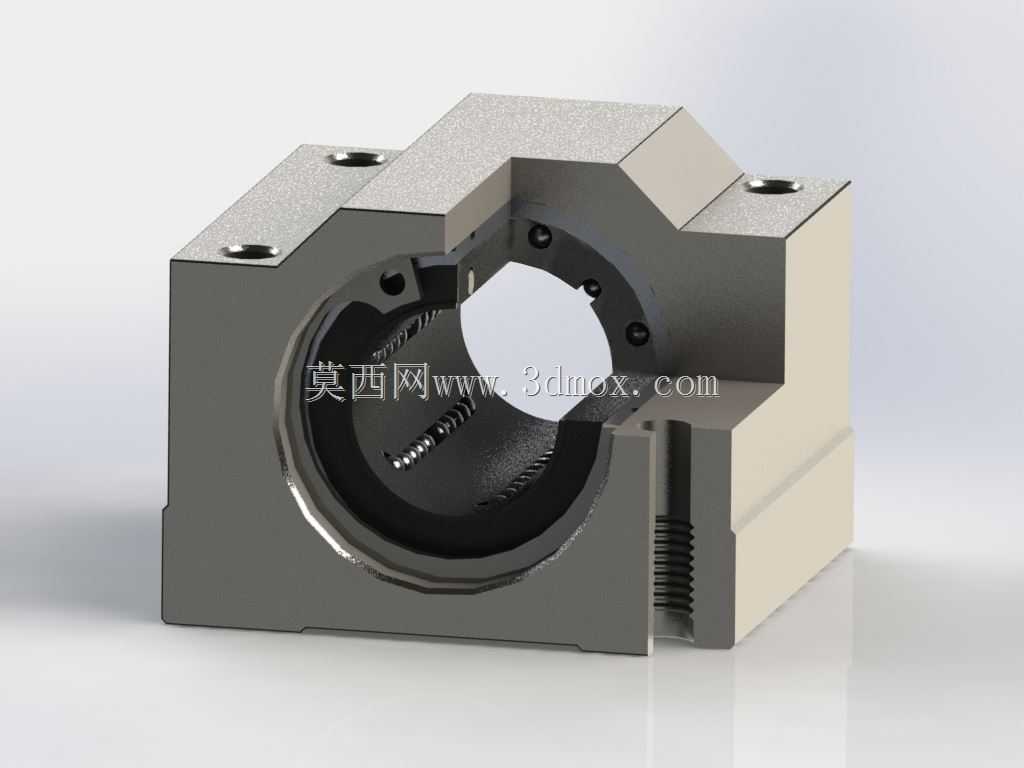

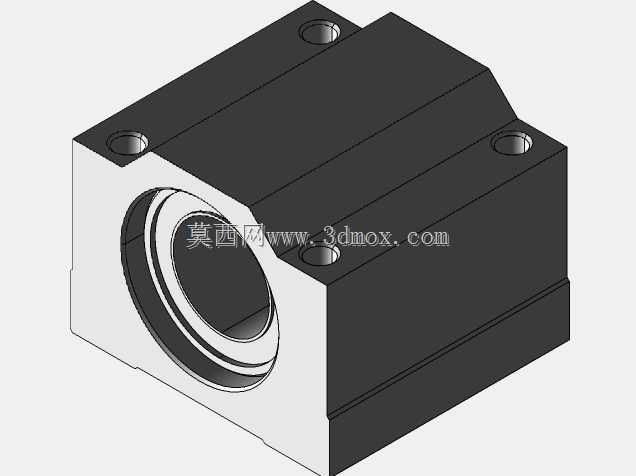

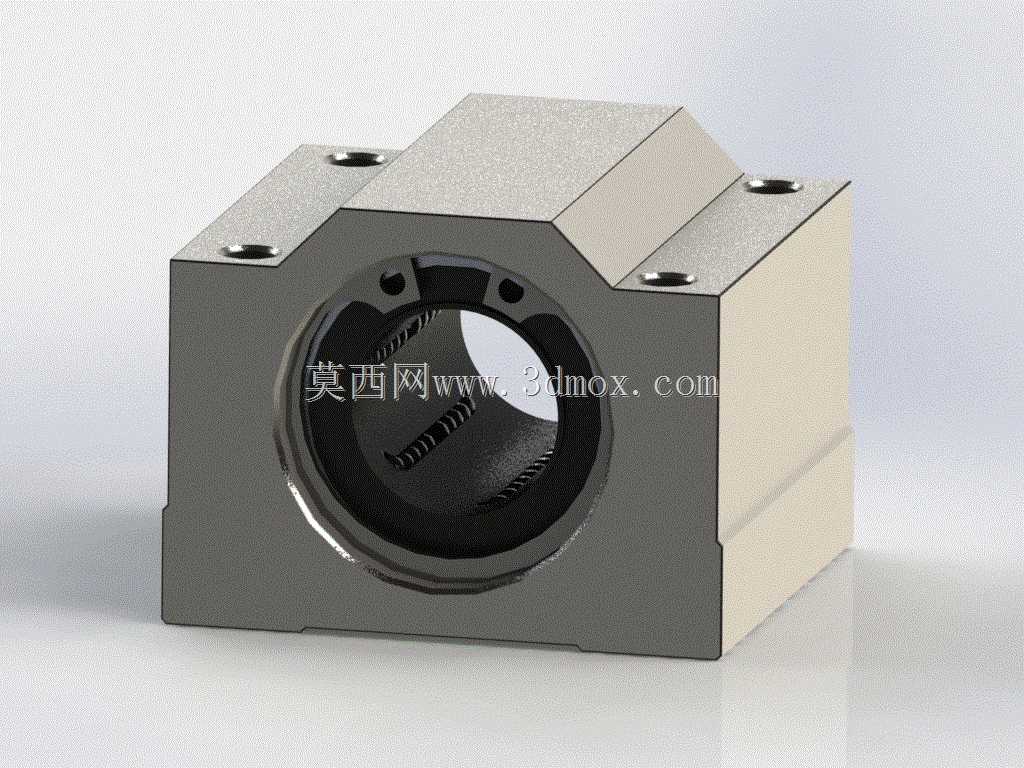

这款箱式滑块直线轴承是线性传动系统里的核心导向承载部件，广泛应用在自动化生产线的往复滑移工位、3D打印设备的轴向运动模组、包装机械的推料进给机构、数控雕刻机的龙门移动单元、电子检测设备的探针位移平台等需要高精度直线往复运动的场景中，承担着支撑运动轴、降低传动摩擦阻力、保证运动直线精度的核心作用。不同于开口型或者标准圆筒型直线轴承，这款箱式结构的产品自带一体式安装基座，不需要额外设计轴承座安装位，能够直接通过基座上的四个沉头安装孔固定在设备台面上，大幅简化了设备的装配流程，也避免了分体式装配带来的同轴度误差问题。产品的设计思路围绕高刚性、易安装、低维护的需求展开，主体基座采用高强度铝合金材质加工，表面做硬质阳极氧化处理，在保证整体结构轻量化的同时具备足够的结构刚性，能够承受一定的径向载荷与偏载力矩，适配中等负载的直线传动场景；内部嵌入的直线轴承保持架采用高精度钢球循环结构，钢球在保持架的滚道内循环滚动，将运动过程中的滑动摩擦转化为滚动摩擦，摩擦系数仅为滑动导轨副的五十分之一，即使在低速运动状态下也不会出现爬行现象，能够长期保持稳定的运动精度。在安装边界上，这款轴承的中心通孔为标准光轴适配尺寸，可对应同公称直径的淬硬镀铬直线光轴配合使用，基座的四个安装孔采用对称分布设计，安装孔位间距遵循行业通用的安装尺寸标准，能够直接替换同规格的其他品牌同类型产品，不需要对原有设备的安装台面做二次修改；基座的轴向端面预留了密封件安装槽，内置的防尘密封胶圈能够阻挡加工过程中产生的切屑、粉尘进入轴承内部滚道，延长轴承的维护周期与使用寿命，适配多粉尘、多切屑的车间加工环境。在实际使用过程中，这款箱式直线轴承能够配合光轴实现无间隙的顺畅滑移，运动过程中噪音低、阻力小，既可以单轴独立使用完成简单的直线推拉动作，也可以多轴平行组合使用搭建大跨度的龙门运动平台，满足不同设备的传动导向需求。
