TILITEZRA运动轮椅框架结构三维设计

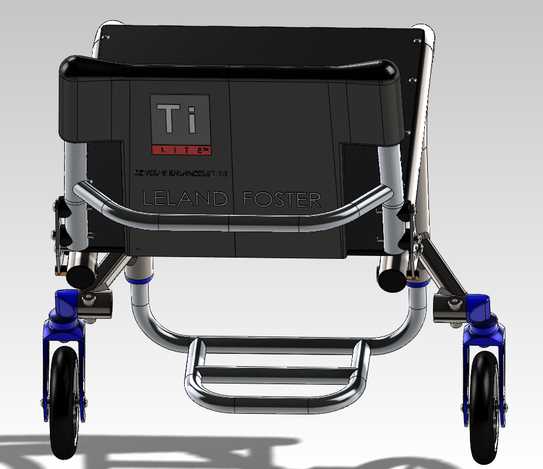

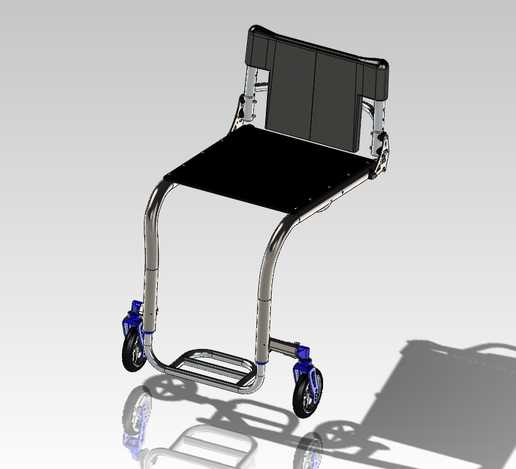

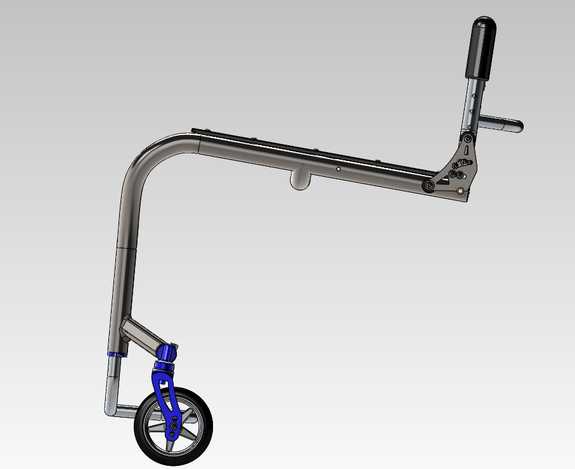

本作品为运动型轮椅的主体框架三维建模成果，建模过程围绕运动轮椅轻量化、高强度、高适配性的核心需求展开，首先通过参考实际运动轮椅的人机工程尺寸，在三维软件中搭建整体骨架定位基准，先确定主体靠背安装位、扶手固定位、脚踏支撑位、前轮转向安装位的核心坐标，确保各部件安装位置符合坐姿人体的受力分布特点。建模时针对金属管件部分采用扫掠特征生成基础管体，对弯折处做平滑圆角过渡处理，避免应力集中的结构缺陷，管件衔接位置采用贴合焊接的结构设计，保证连接强度的同时减少多余的凸起结构。靠背安装区域预留了标准化的固定孔位，可适配不同厚度的靠背支撑板，扶手位置设计了快拆式的安装接口，方便使用者根据使用需求调整扶手高度或快速拆卸扶手。前轮转向支架部分采用独立的模块化建模思路，将转向轴、轮叉安装位、减震衔接位整合为一体结构，既保证转向动作的灵活度，也为后续加装减震组件预留了安装空间。材质设置上，主体金属框架赋予抛光铬合金材质，还原金属管件的亮面金属质感，对衔接处的塑料紧固件赋予哑光黑色工程塑料材质，前轮轮叉赋予深蓝色耐磨工程塑料材质，轮胎赋予黑色哑光橡胶材质，靠背背板赋予磨砂黑色硬质复合板材材质，通过不同材质的粗糙度、反光度参数调整，让整体渲染效果贴近真实产品的视觉表现。结构设计上充分考虑运动轮椅的使用场景，整体框架采用镂空式的管件排布，在保证结构抗扭强度的前提下尽可能降低整体重量，脚踏位置采用双层弯管结构，提升脚部支撑的承重能力，框架后侧预留了后轮安装的对接接口，可适配不同尺寸的运动轮椅后轮。本次建模完成了框架主体的全部结构细节，后续可基于该框架继续完善坐垫、后轮、驱动组件等其余部件，最终形成完整的运动轮椅整机模型，建模过程中所有特征均保留参数化设计记录，可根据不同使用者的身形数据快速调整框架的宽度、高度、管件角度等参数，实现个性化定制的设计需求。
