可调式倾斜角度工作台三维结构设计

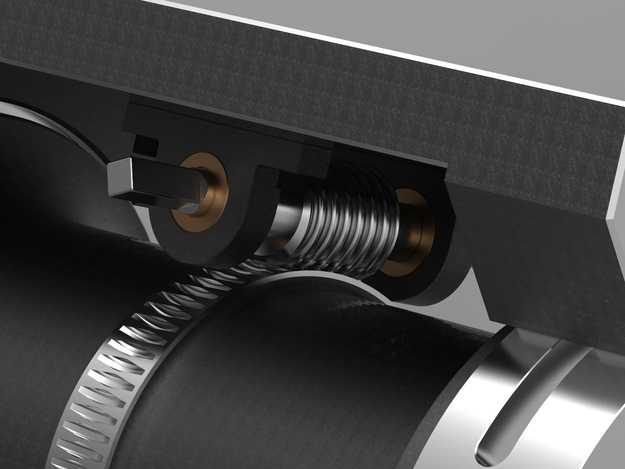

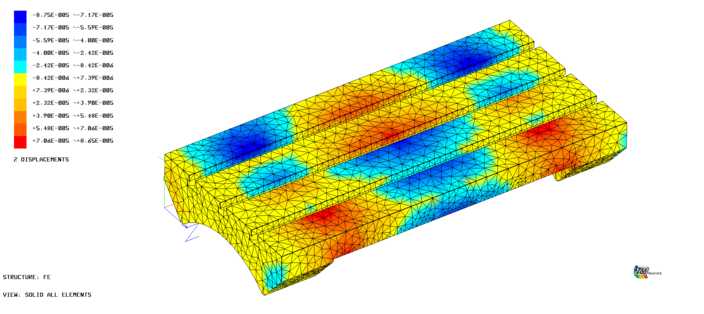

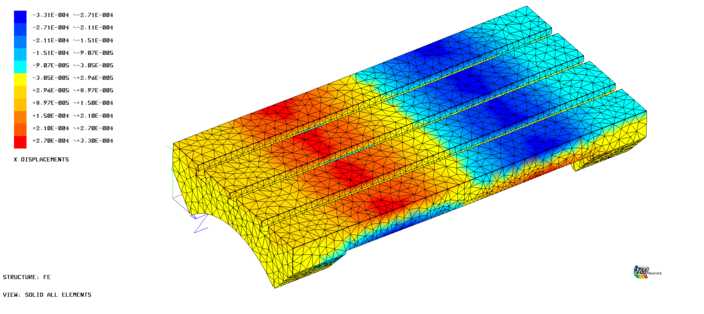

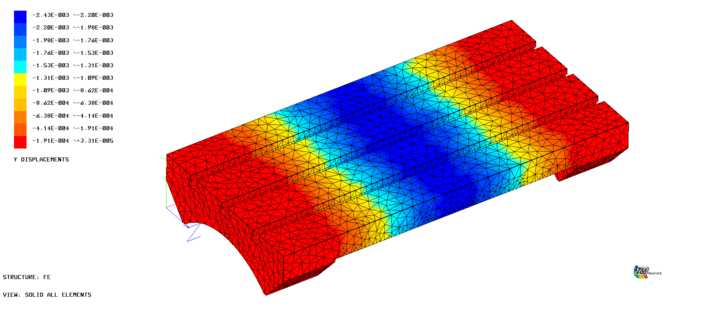

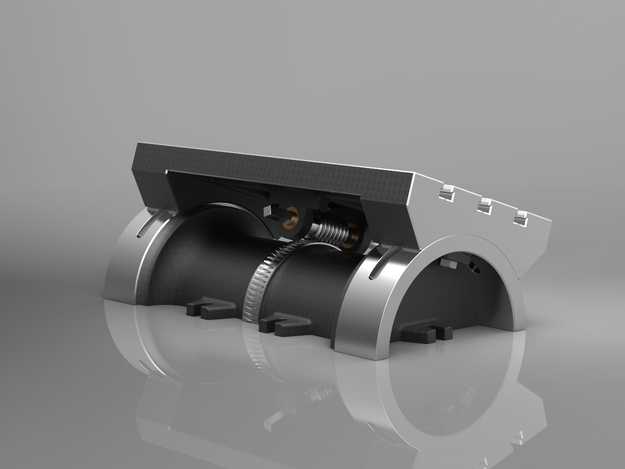

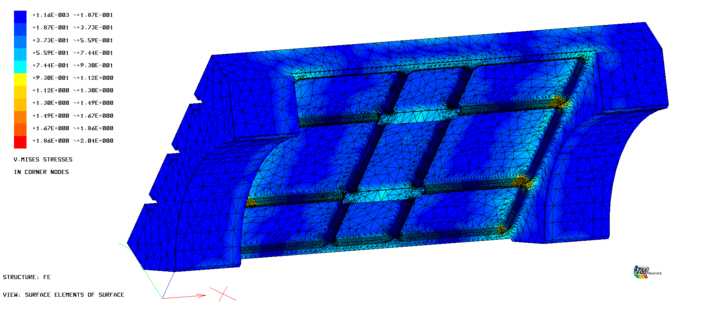

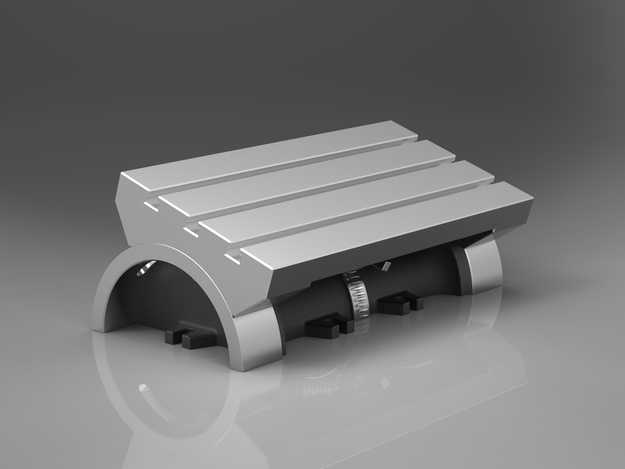

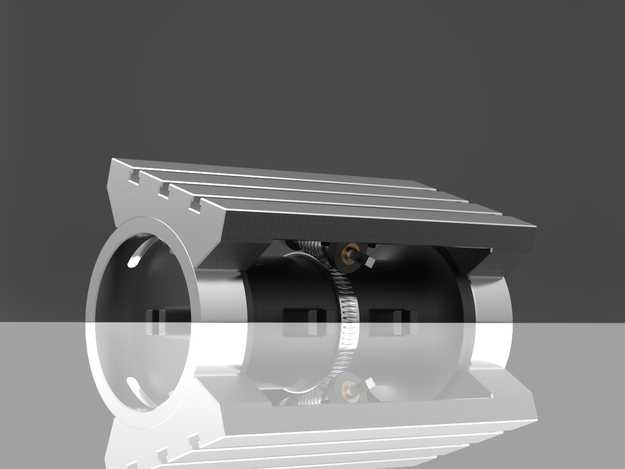

本作品为可调式倾斜角度工作台的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各运动部件的装配干涉校验，确保角度调节机构的活动行程无卡滞、无结构冲突。模型主体分为上部承载平台与下部角度调节支撑两大模块，上部承载平台采用多道平行加强筋结构设计，在保证台面承载刚度的同时有效降低整体自重，台面边缘做倒角过渡处理，避免尖锐边角带来的操作安全隐患，建模时对筋板与台面的衔接处做了圆角过渡处理，还原实际加工中的工艺特征，避免应力集中问题。下部支撑采用半圆弧导向结构搭配锁紧调节组件，半圆弧支撑面与上部平台的弧形底座完美贴合，保证角度调节过程中平台始终沿固定圆弧轨迹平稳转动，不会出现偏移错位；中部设置的齿纹调节旋钮与锁紧结构配合，可实现倾斜角度的无级调节与任意位置锁止，满足不同作业场景下的台面倾斜角度需求，建模时还原了旋钮表面的防滑齿纹细节，以及锁紧组件的卡扣定位结构，确保各部件的装配关系完全符合实际机械装配逻辑。材质渲染阶段，对上部承载平台与弧形支撑结构赋予磨砂金属材质，模拟铸铁或铸铝件的哑光金属质感，调节旋钮与锁紧部件赋予亮面金属材质，突出操作件的视觉辨识度，场景搭建采用柔光漫反射打光方案，搭配地面反射效果，清晰呈现模型的结构轮廓与材质层次，同时避免过度反光遮挡结构细节。设计过程中充分考虑了该构件的实际使用场景，作为工装配套的角度调节承载部件，整体结构紧凑，调节操作便捷，无需额外辅助工具即可完成角度调整与锁止，各连接部位的壁厚、加强结构均经过力学合理性校验，既满足日常作业的承载需求，也兼顾了加工制造的工艺可行性，模型的所有特征均为可编辑参数，可根据实际使用需求调整平台尺寸、调节角度范围、锁紧力参数等关键指标，适配不同的设备配套需求。
