超级摩托车4-2-1结构排气系统设计

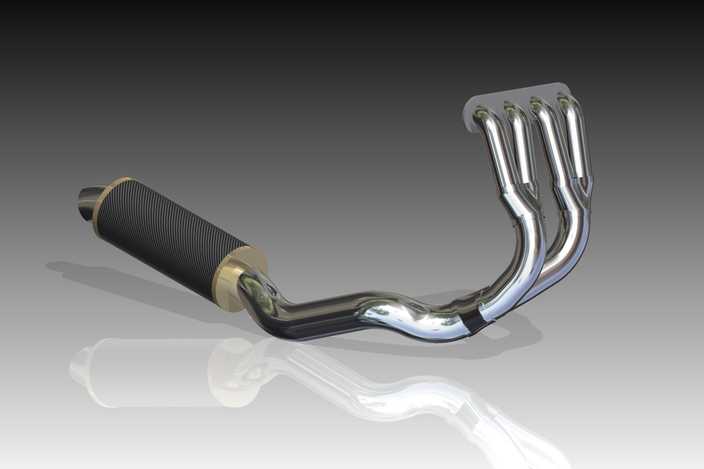

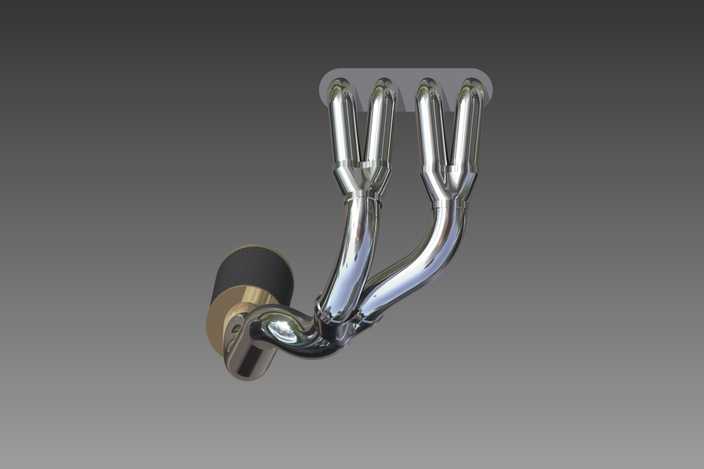

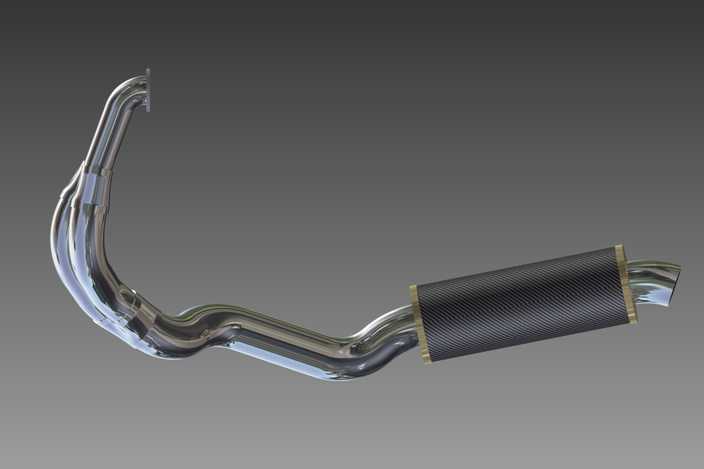

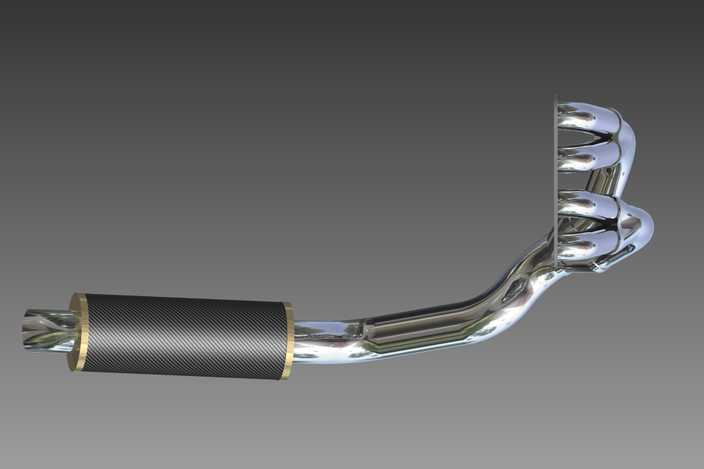

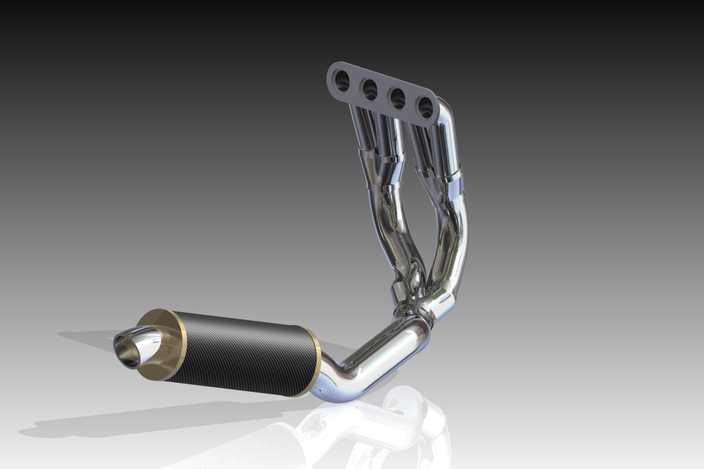

本作品为超级摩托车配套的4-2-1形式排气系统三维建模成果，建模过程依托参数化设计逻辑完成，全程围绕排气系统的流体走向、安装适配性、结构合理性展开设计验证。建模初期先梳理四缸发动机排气口的排布基准，确定四个进气接头的孔位间距、安装法兰的贴合角度，确保歧管对接端能与发动机缸头排气位完全匹配，避免后续装配出现干涉问题。歧管管路部分采用分段扫掠建模方式，严格控制每一段管路的弯折曲率，从四个独立的进气支路逐步汇流为两个中段管路，再最终汇总为单路尾段连接结构，全程保证管路内壁过渡顺滑，无突兀的折角或截面突变，还原真实排气系统的低阻流道设计逻辑。材质渲染阶段针对不同部件做了区分处理：金属管路部分采用高反射镀铬金属材质，调整材质粗糙度参数模拟真实电镀金属件的高光反射效果，同时在管路弯折处添加细微的使用磨损质感，避免材质表现过于塑料化；尾段消音器外壳采用哑光碳纤维纹理材质，搭配两端的金属包边结构，还原高性能摩托排气的轻量化质感；消音器尾端的出气口做了金属车削质感的细节处理，添加细微的环状加工纹理提升真实感。结构设计上对四个主要组成部分做了参数化关联，仅通过调整角度与尺寸参数即可快速衍生不同适配型号的排气方案，无需重新搭建基础模型；建模过程中同步验证了各管路之间的间隙距离，避免相邻管路在震动工况下出现磕碰干涉，同时预留了氧传感器安装位、吊耳固定位的结构细节，确保模型具备实际生产参考价值。渲染阶段采用影棚级三点布光，主光源从侧上方打亮排气主体的金属曲面，突出管路的流畅弯折线条，辅助光源补全暗部细节，地面添加柔和的投影与反射效果，完整呈现排气系统的金属质感与结构形态，所有结构细节均围绕真实高性能摩托排气的功能逻辑设计，兼顾外观表现力与结构合理性。
