可旋转悬挂式单侧快拆起重滑轮结构

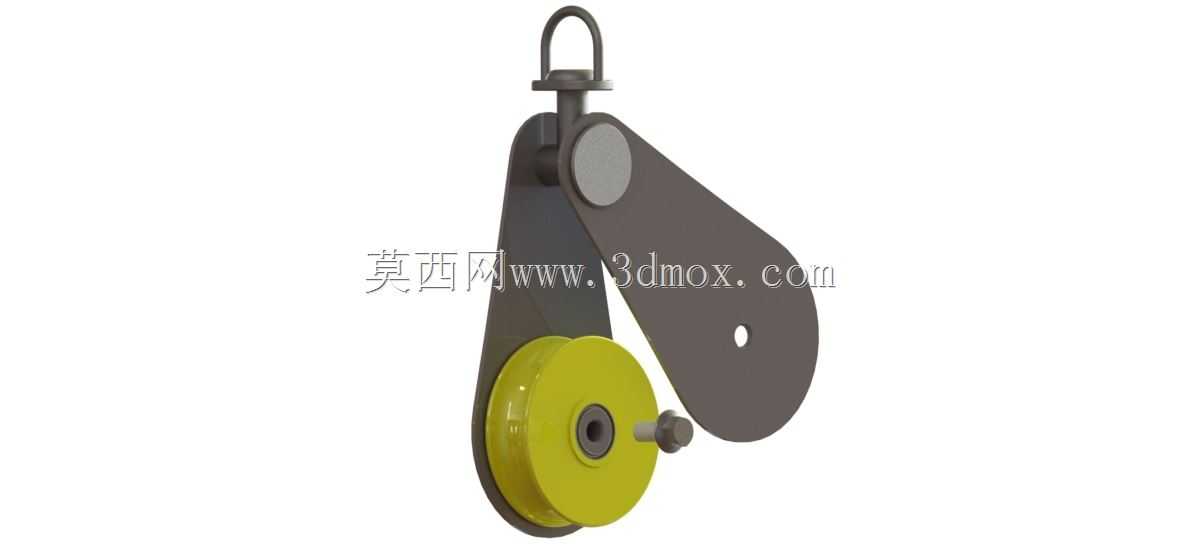

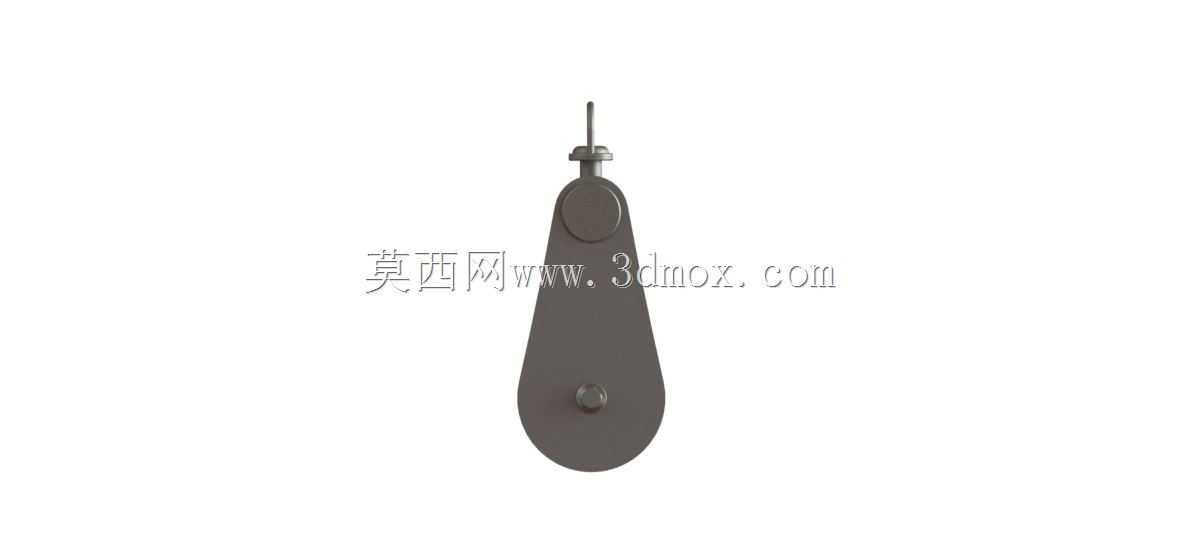

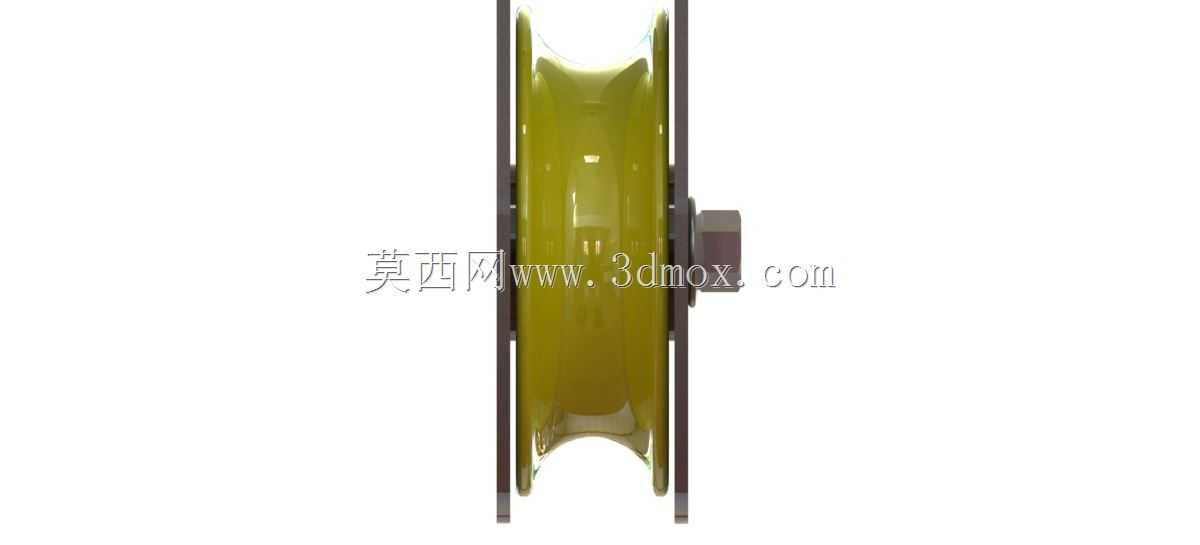

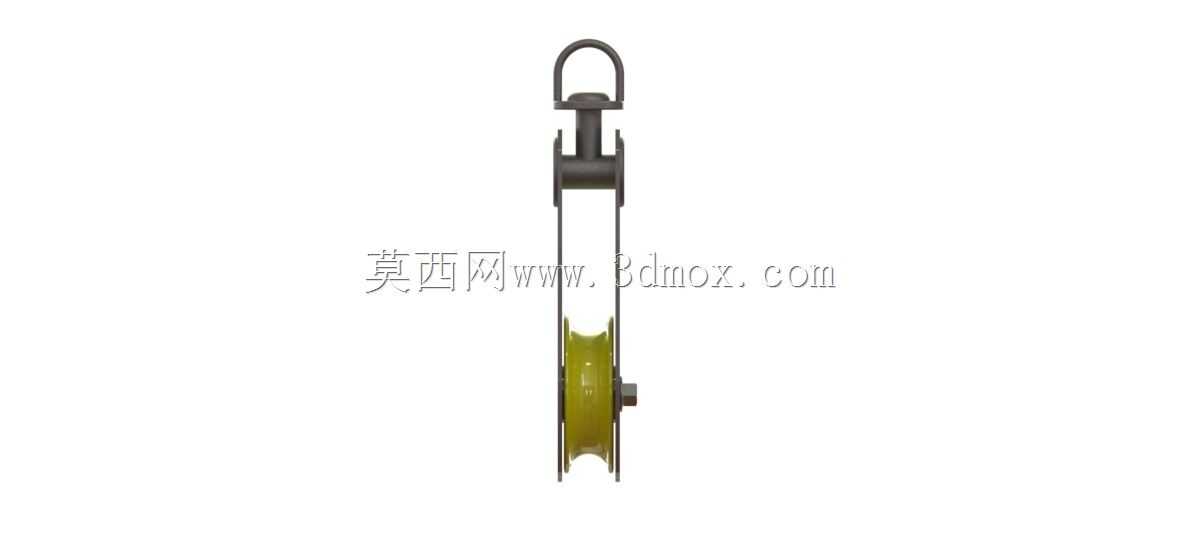

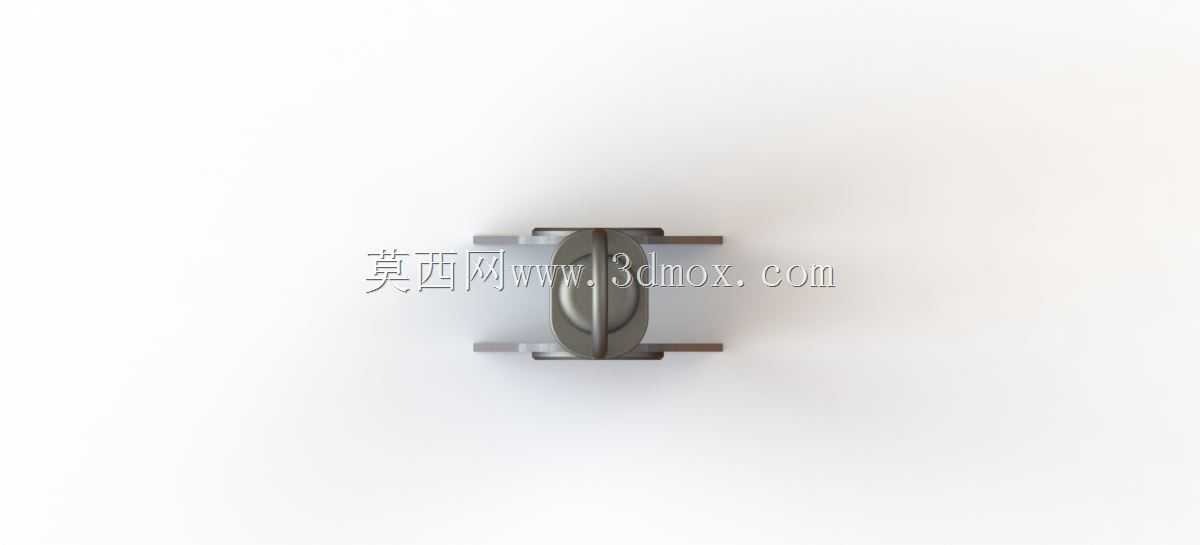

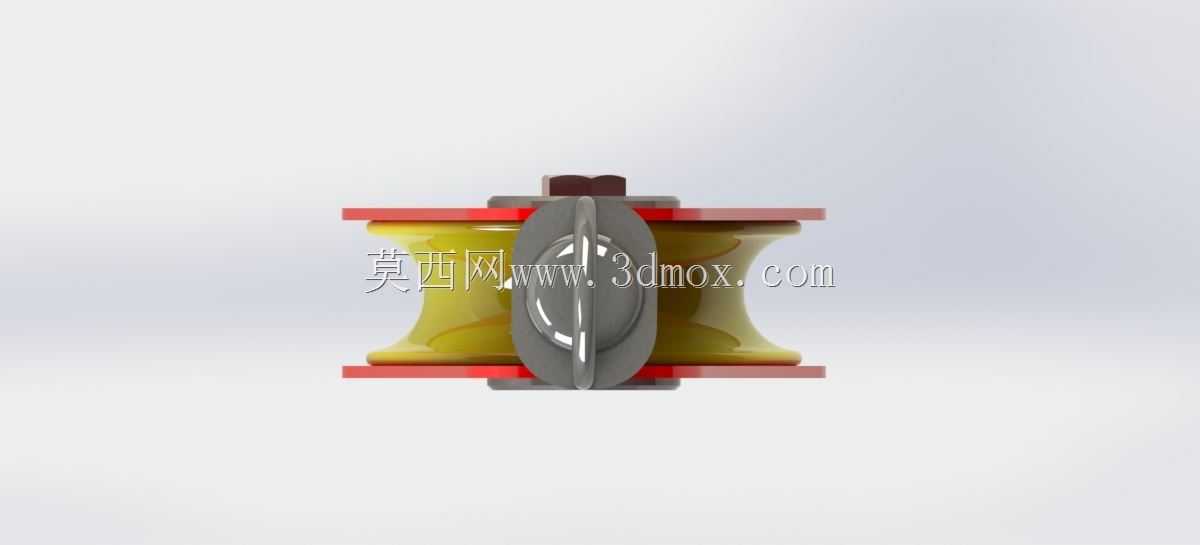

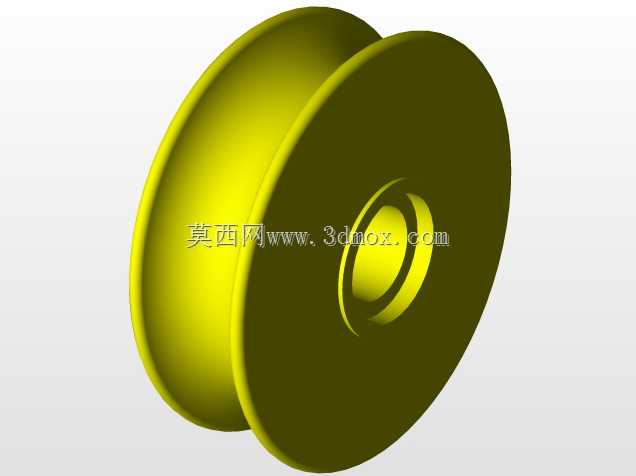

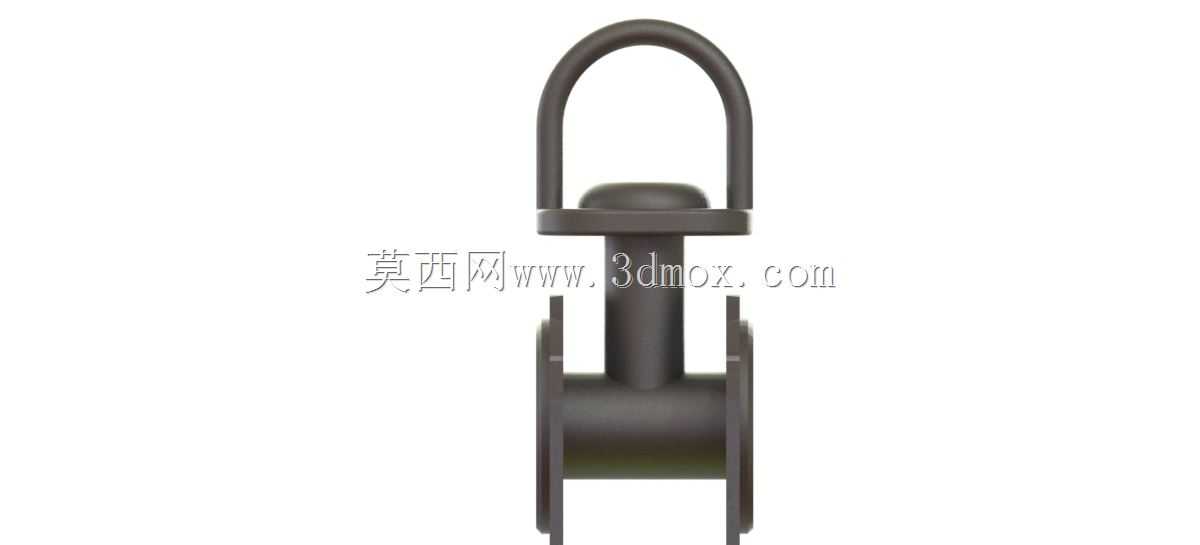

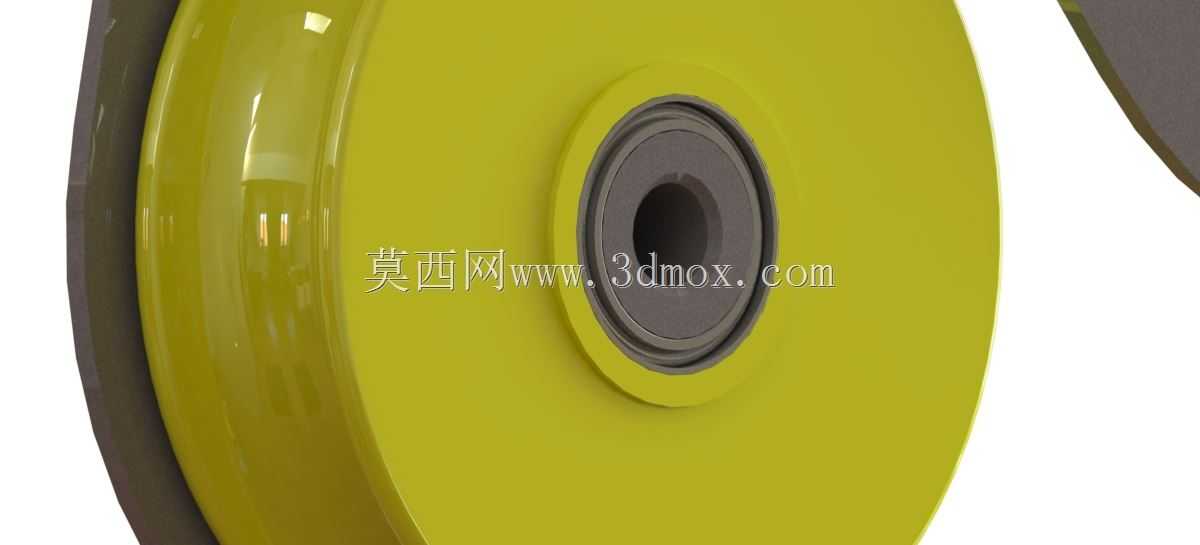

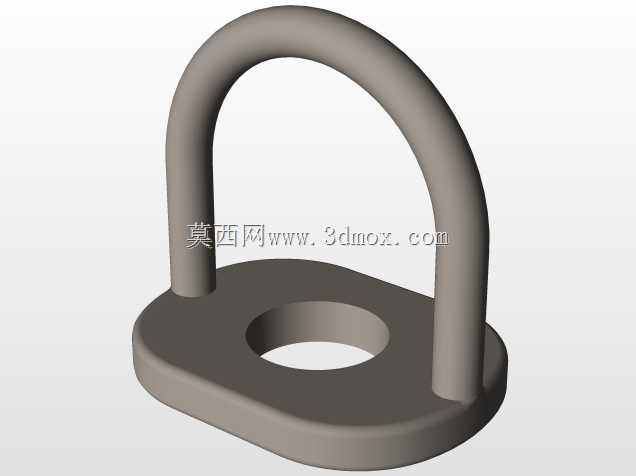

在车间临时物料吊运、户外小型设备安装、线缆展放作业场景中，这类带悬挂吊点的滑轮是高频使用的受力传导部件，区别于传统固定式吊点滑轮，该结构在顶部吊环与滑轮支架间设置了回转副，可实现360度自由旋转，能适配吊点与受力方向存在偏角的作业场景，避免钢丝绳与滑轮侧板出现硬摩擦，减少绳索磨损同时降低作业过程中的卡滞风险。从结构设计逻辑来看，滑轮主体采用分体式侧板布局，其中一侧侧板为可快速拆卸结构，无需将整个滑轮从吊点上拆下，也无需将钢丝绳端头从整卷线缆上截断，只需松开侧部的锁紧旋钮，即可翻开活动侧板将绳索卡入滑轮轮槽内，这一设计专门针对线缆展放、临时改线类作业场景——这类场景中往往无法提前将绳索穿入滑轮，作业前绳索已经完成两端布设，快拆侧板结构可大幅减少作业准备时间，避免不必要的绳索截断与重接工序。轮体部分采用带圆弧槽的成型结构，轮槽宽度适配常规直径的钢丝绳与绝缘线缆，轮体与中心轴之间设置转动副，可保证绳索通过时的转动顺滑度，降低滑动摩擦带来的阻力与绳索磨损。顶部吊环采用封闭环形结构，可适配卸扣、安全钩等多种常规吊具连接，吊环与支架的连接轴做了限位处理，可承受径向与轴向的复合载荷，避免作业过程中吊环脱出。安装边界方面，整体结构沿吊环竖直方向的总长度适配多数小型吊臂、临时支架的安装空间，侧向翻开活动侧板时所需的操作空间较小，即使在桁架、设备缝隙等狭窄安装点位也能完成绳索装入操作。从受力传导路径来看，作业时载荷通过绳索传递到轮体，再经中心轴传递到两侧侧板，最终汇聚到顶部吊环传导至吊点，各受力部件的截面尺寸均按小型起重作业的常规载荷做了匹配，活动侧板的锁紧旋钮采用螺纹锁紧结构，锁紧后可与固定侧板形成闭合的轮槽防护结构，避免作业过程中绳索从轮槽内脱出。日常维护时，只需定期清理轮槽内的泥沙杂物，在中心回转副位置加注润滑脂即可保证转动顺畅，快拆侧板的锁紧螺纹需定期检查是否存在磨损，避免锁紧失效。
