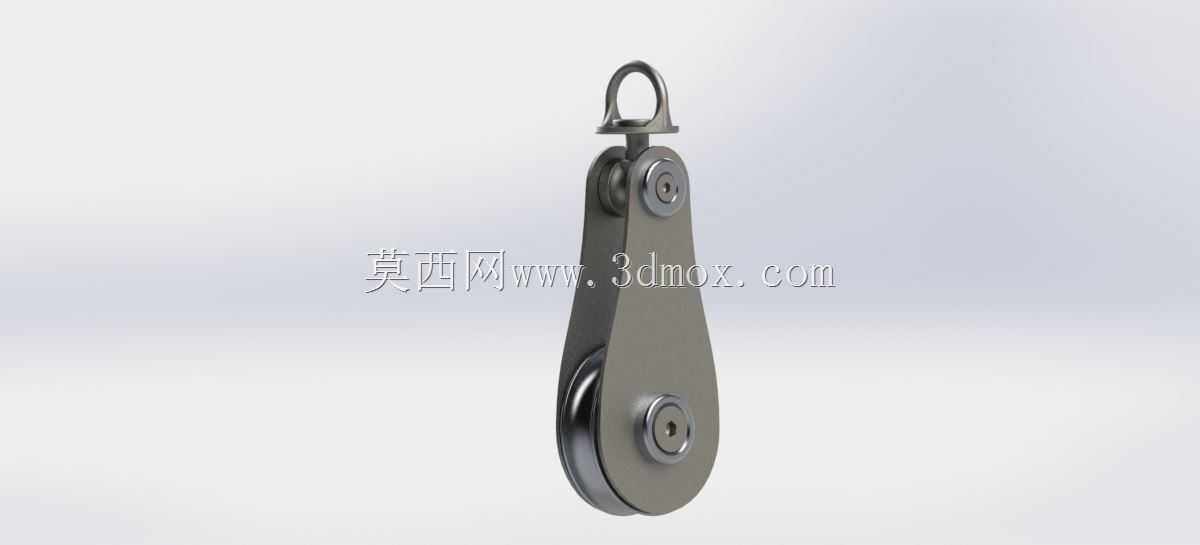

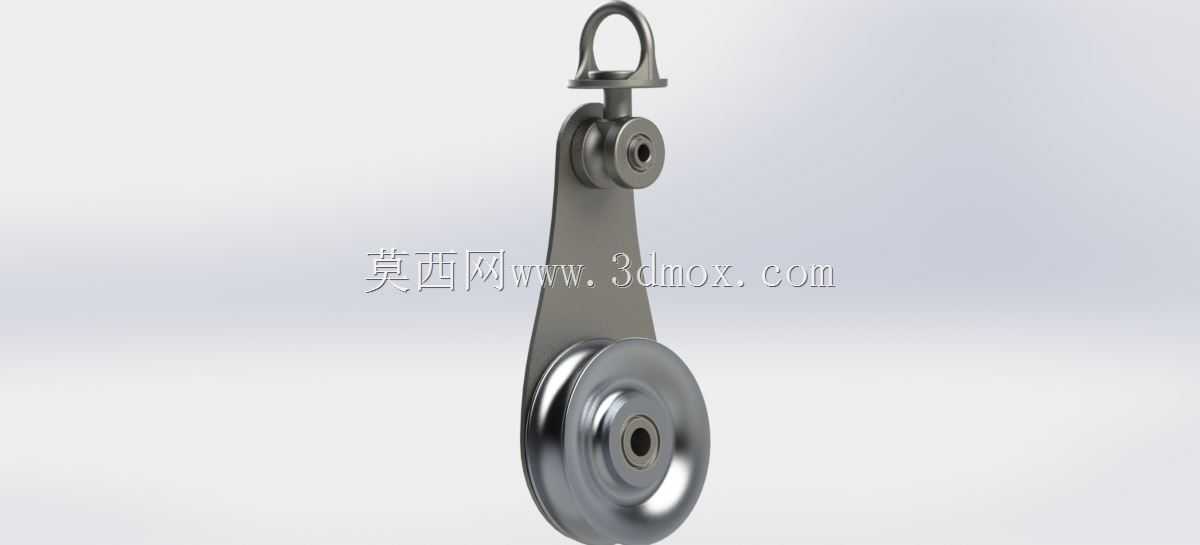

带旋转挂架的轻量化铝制起重滑轮结构

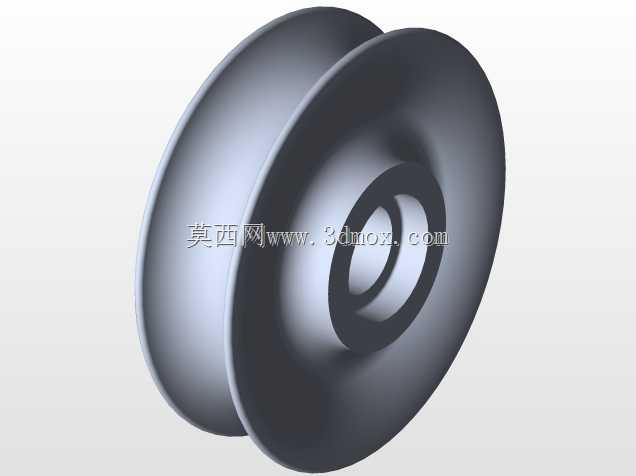

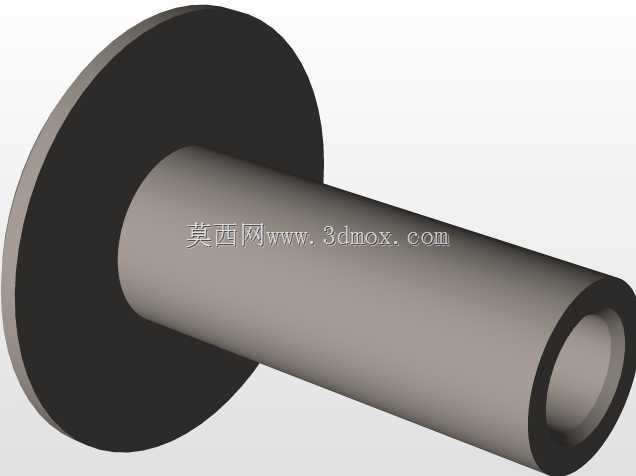

　　在车间轻型物料吊装、户外临时线缆架设、影视剧组小型器材吊挂这类需要频繁调整吊点角度的作业场景里，传统固定式吊点滑轮经常会因为吊索扭转出现卡滞、偏磨的问题，这款优化后的滑轮结构就是针对这类痛点做的迭代设计。整个滑轮的轮体采用铝制材质加工，相比传统钢制滑轮重量降低近四成，单人单手即可完成高空挂载操作，不会给作业人员增加额外的负重负担，轮体的槽型经过圆弧优化，适配直径不超过16mm的钢丝吊索，槽面做了光滑过渡处理，不会出现割伤吊索外层、加速吊索磨损的问题。核心转动部位采用SO15-3710标准轴承作为承载转动件，轴承直接压装在轮体中心孔位，轮轴与悬架吊钩附件做一体化连接，省去了额外的轴套定位零件，既压缩了整体装配尺寸，

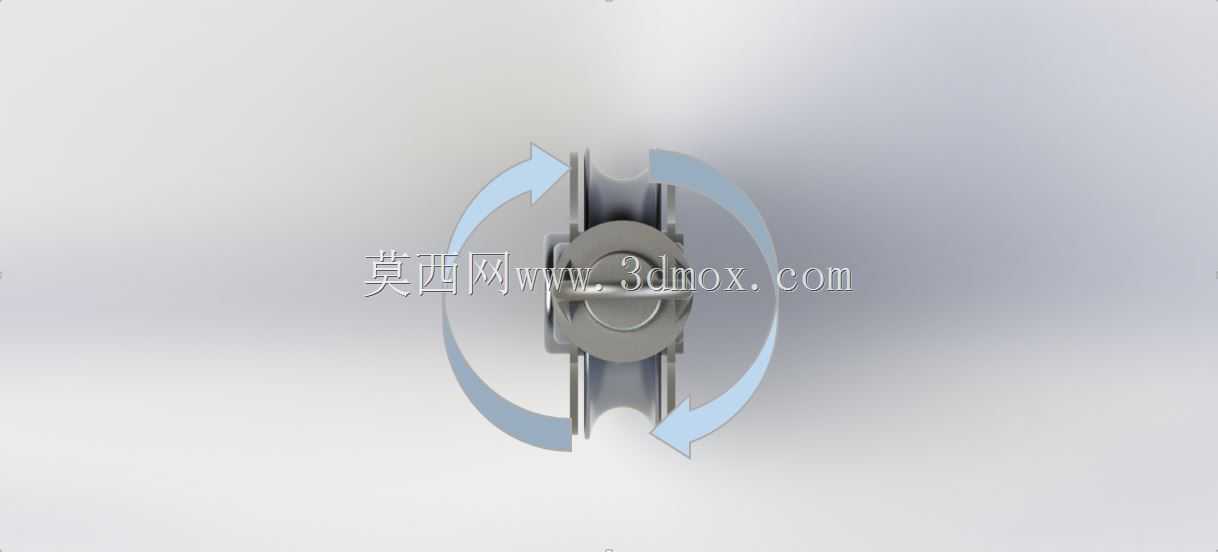

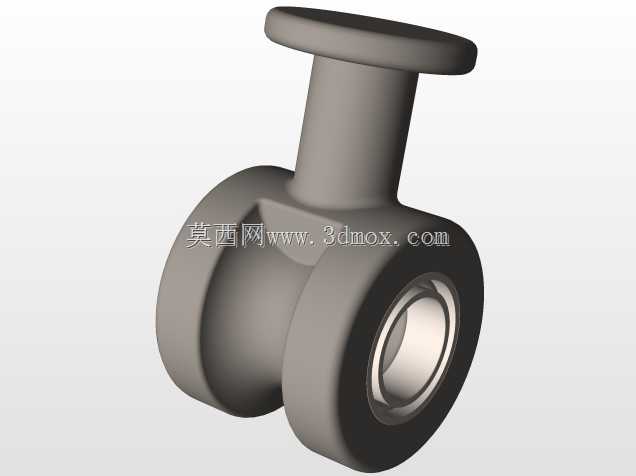

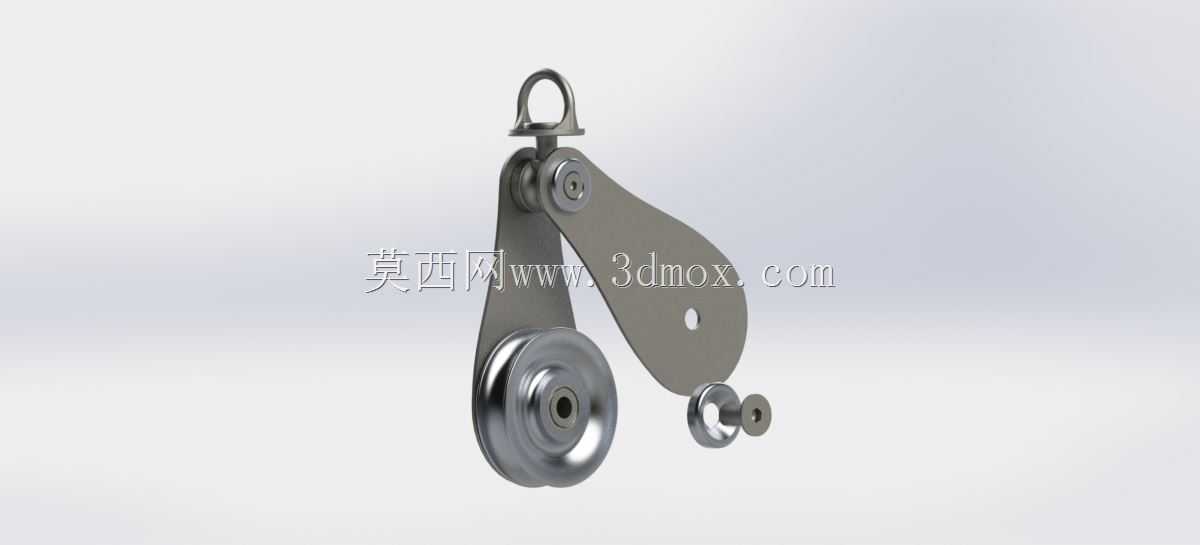

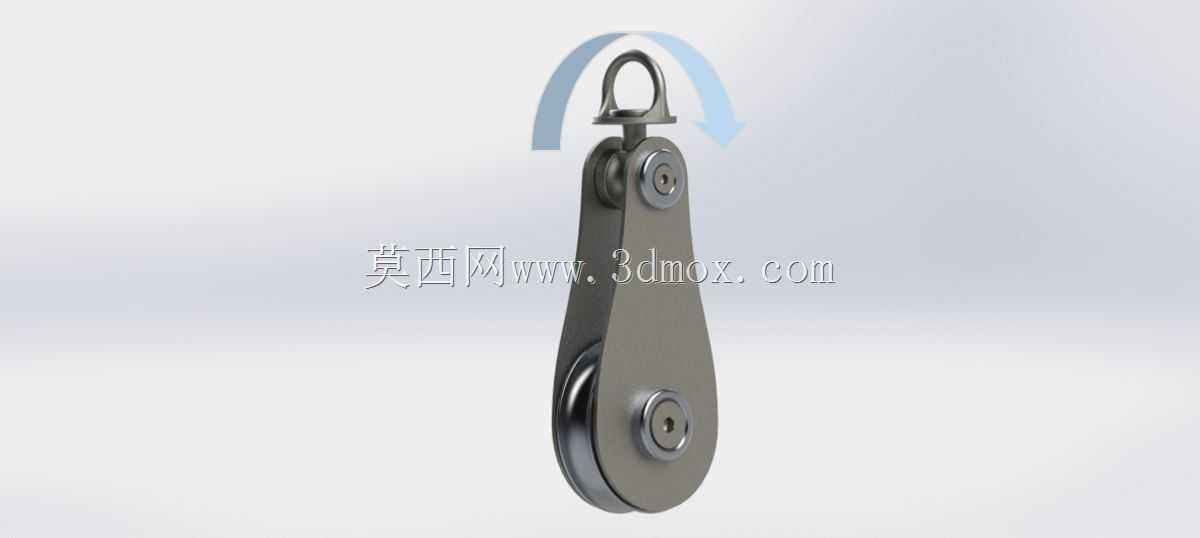

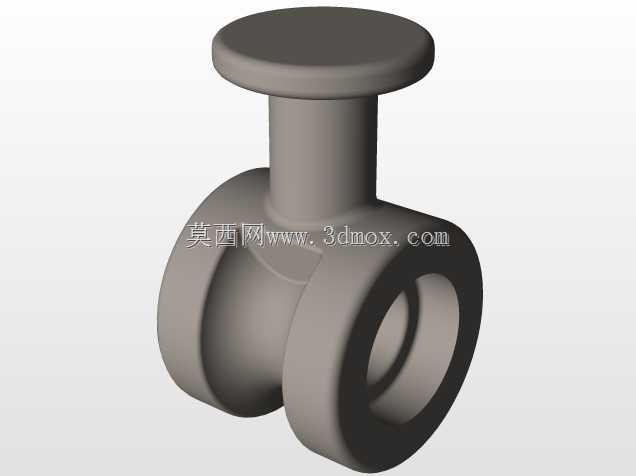

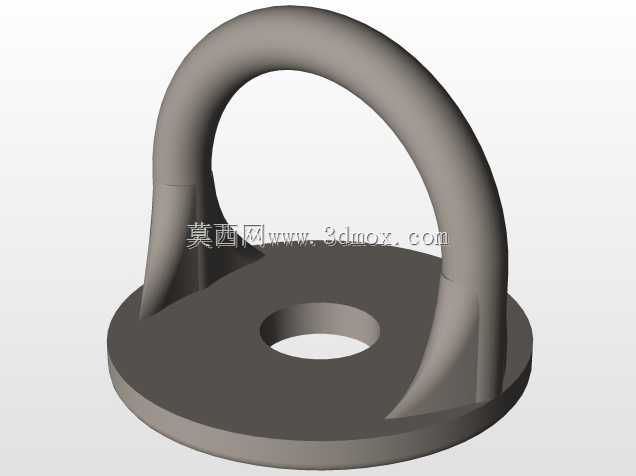

　　也减少了长期使用后的零件松动风险。和常规滑轮不同的是，这款结构的挂接端设计了可360度自由旋转的连接结构，挂接在吊钩或者悬架上之后，整个滑轮可以随吊索的扭转方向自由转动，不会因为吊索打扭导致轮体偏斜、吊索脱槽，甚至在需要斜向牵拉物料的时候，轮体也能自动对齐牵拉方向，始终保持吊索在轮槽中心位置受力。结构设计上特意在皮带轮（也就是滑轮轮体）的右侧壁做了快拆式的开口结构，不需要把整个轮体从挂架上拆下来，就可以直接把吊索或者电线从侧方卡入轮槽，这一点在高空布线、临时改挂点位的时候尤其好用——以往更换吊索位置需要先松脱挂架的固定销，抽出轮轴才能把吊索装进去，在高空作业时不仅操作麻烦，还容易出现零件掉落的风险，

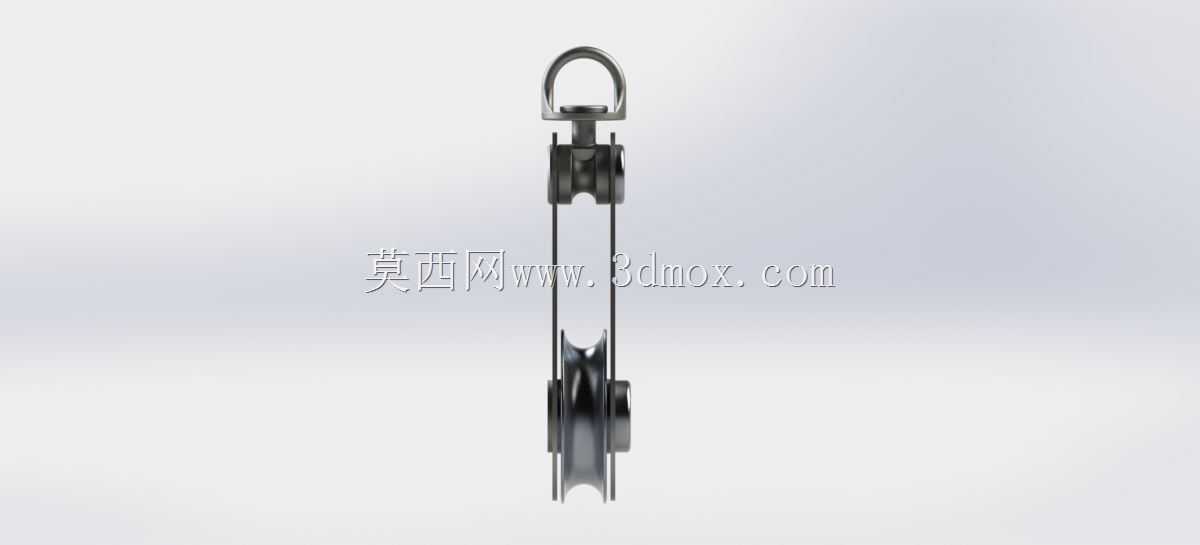

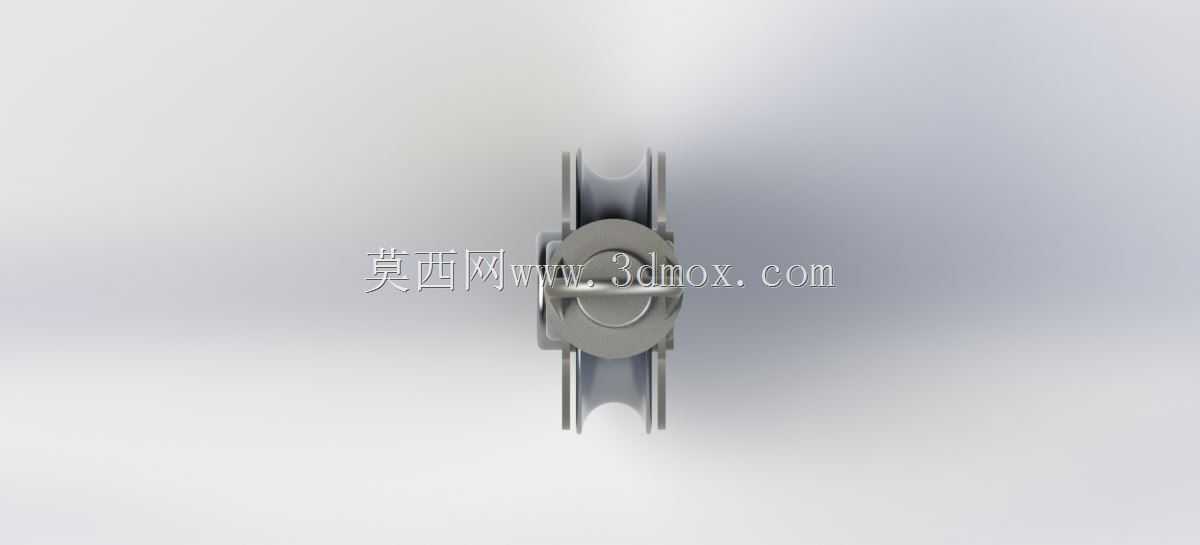

　　这个侧开结构只需要拨开侧壁的弹性卡扣就能完成吊索的装卸，作业效率能提升一倍以上。从安装边界来看，整个滑轮的轴向总厚度控制在较窄的范围，哪怕是在密集排布的吊点工位、狭窄的设备间隙里也能顺利安装，不会因为厚度过大和周边结构产生干涉；轮体的转动间隙经过严格控制，轴向窜动量不超过0.2mm，径向跳动量控制在0.15mm以内，高速收放吊索的时候不会出现晃动感，运行平稳性更好。实际使用中，这款滑轮除了常规的物料吊装用途，还可以作为线缆敷设时的导向轮使用，侧开结构可以直接把已经布设的线缆卡入轮槽，不需要穿线操作，在弱电施工、临时线路架设场景里适配性很强；旋转挂架的结构也让它可以适配钟摆式的牵拉作业，比如舞台吊挂灯具的时候，灯具需要随演出调整角度，

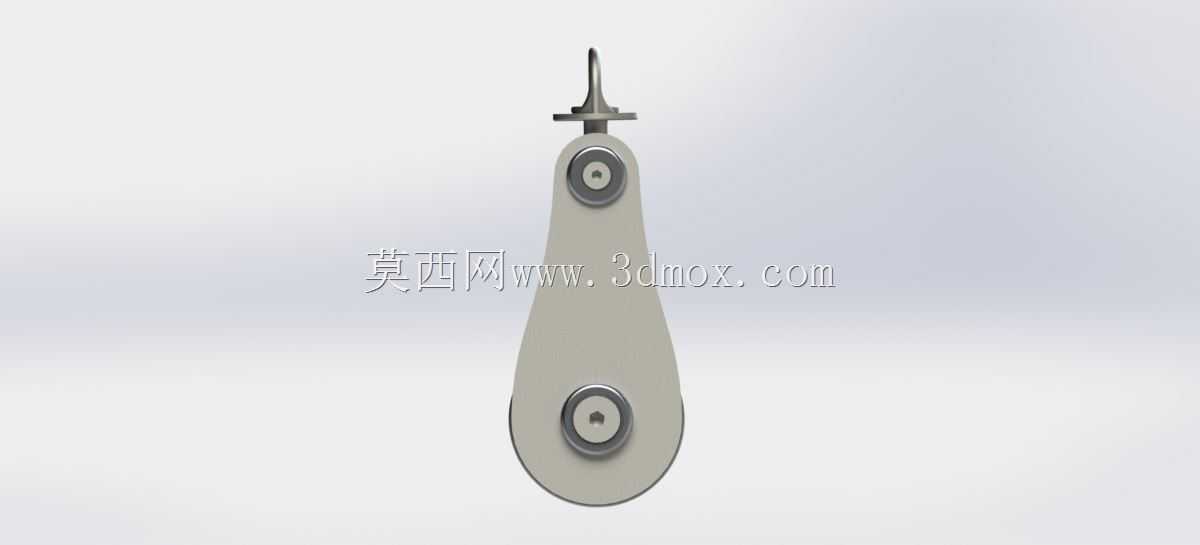

　　滑轮可以随吊索的摆动自动调整方向，不会出现吊索和轮边硬摩擦的情况。结构的受力路径做了针对性优化，吊索的载荷通过轮体传递到中心轴承，再通过轮轴传递到两侧的悬架挂板，最后集中到顶部的挂接孔位，整个受力路径没有应力集中的尖角部位，挂板的转角处都做了圆弧过渡，长期承受交变载荷也不容易出现疲劳断裂的问题。轮体的表面做了硬质氧化处理，耐磨性能比裸铝提升三倍以上，哪怕是在有轻微扬尘的户外工地环境使用，也不会因为沙尘进入轮槽导致轮体快速磨损，日常维护只需要定期往中心轴承位置加注少量润滑脂即可，不需要复杂的拆解保养。
