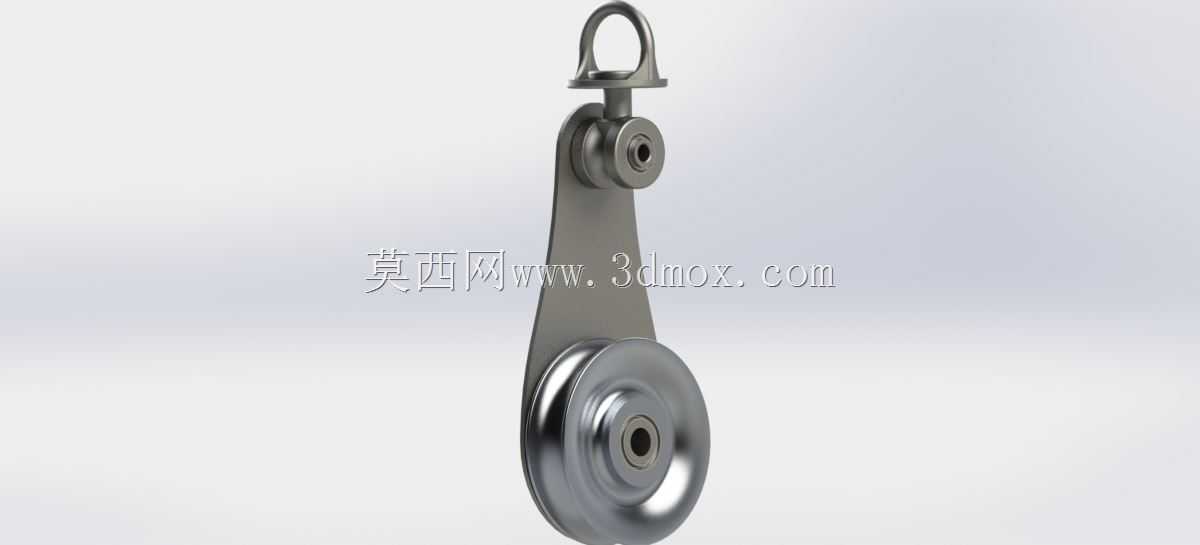

可旋转悬挂式金属导向快速滑轮结构

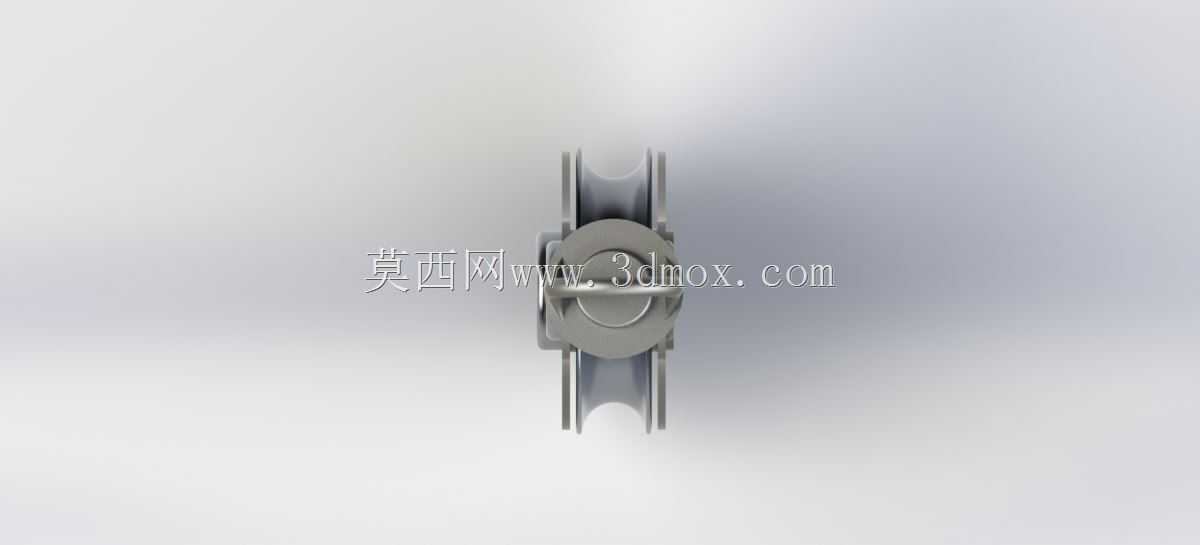

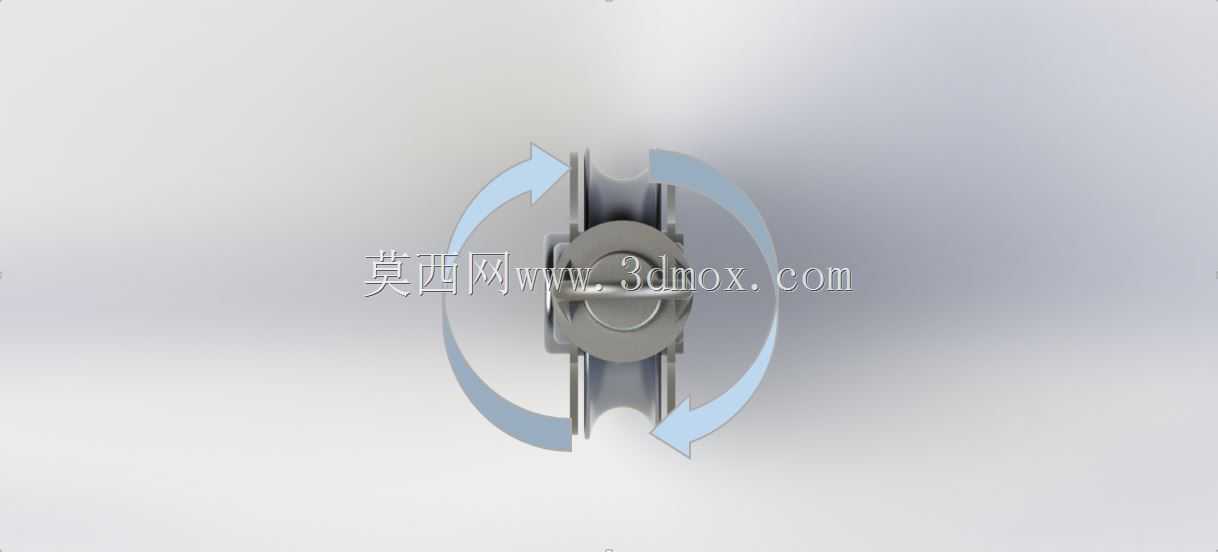

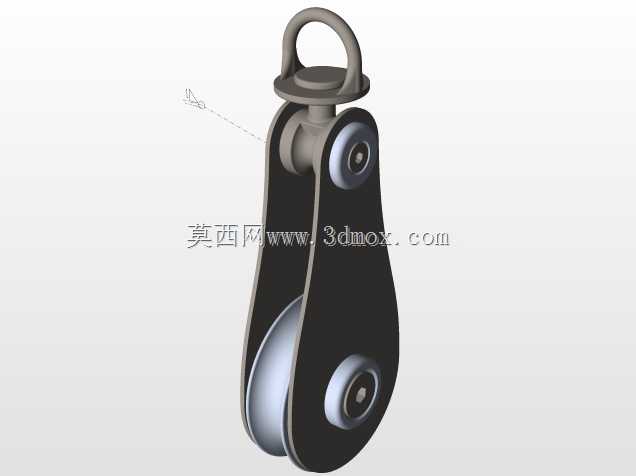

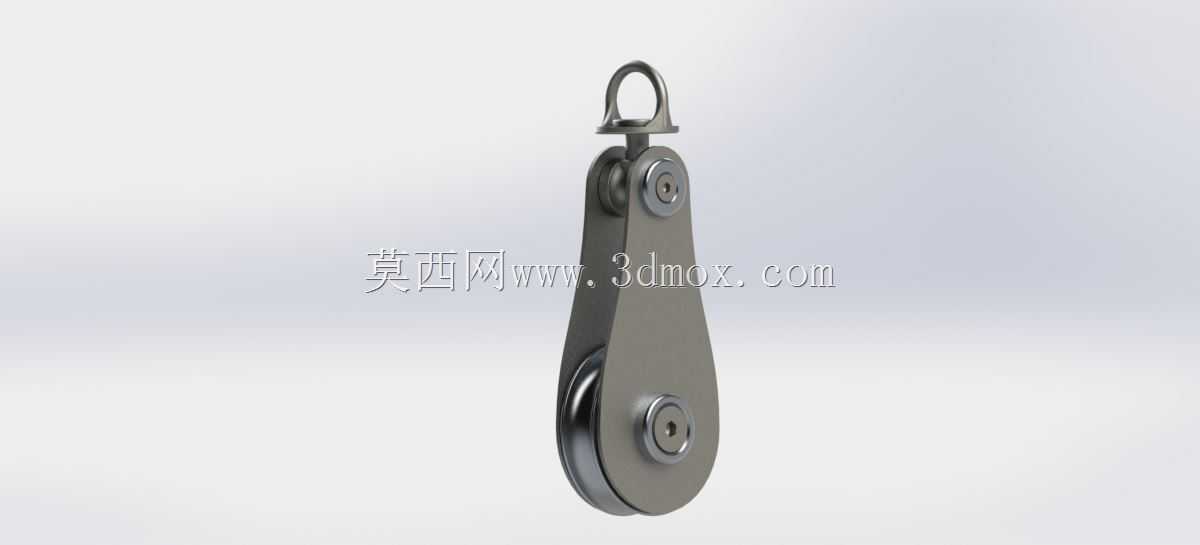

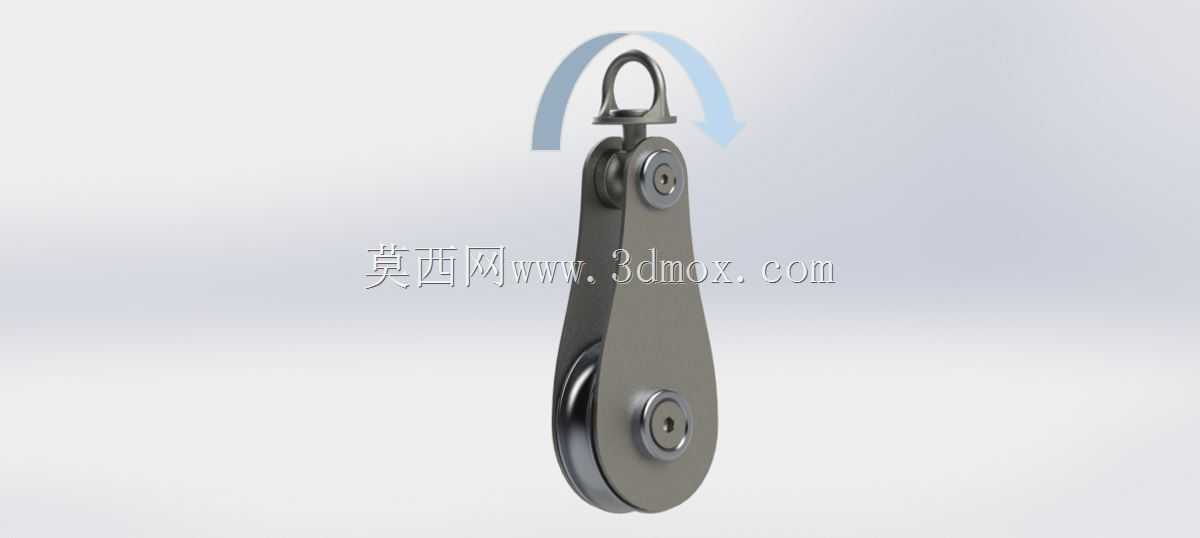

　　做车间工装吊具改造的时候，最先要算的就是滑轮的悬挂偏角余量，这款带旋转吊环的快速滑轮，刚好能解决生产线旁临时吊点的钢丝绳偏磨问题。很多现场吊装场景里，吊点不是完全垂直于起吊方向的，比如机加工工位旁吊取重型工装夹具，工人站的位置、工件摆放的角度经常变化，普通固定吊耳的滑轮用久了，轮槽侧面会被钢丝绳磨出深沟，严重的时候还会出现钢丝绳脱槽的隐患。这款滑轮顶部的吊环和主体支架之间做了铰接旋转结构，不管起吊方向怎么偏，支架都能顺着钢丝绳的拉力方向自动摆正，轮槽始终和钢丝绳走向保持平行，从根源上减少偏磨带来的损耗。

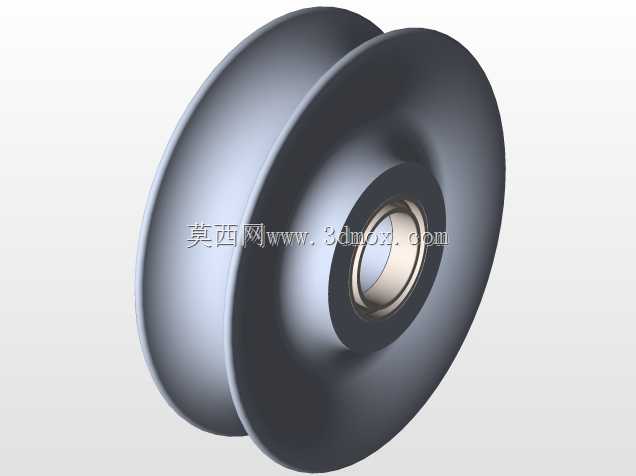

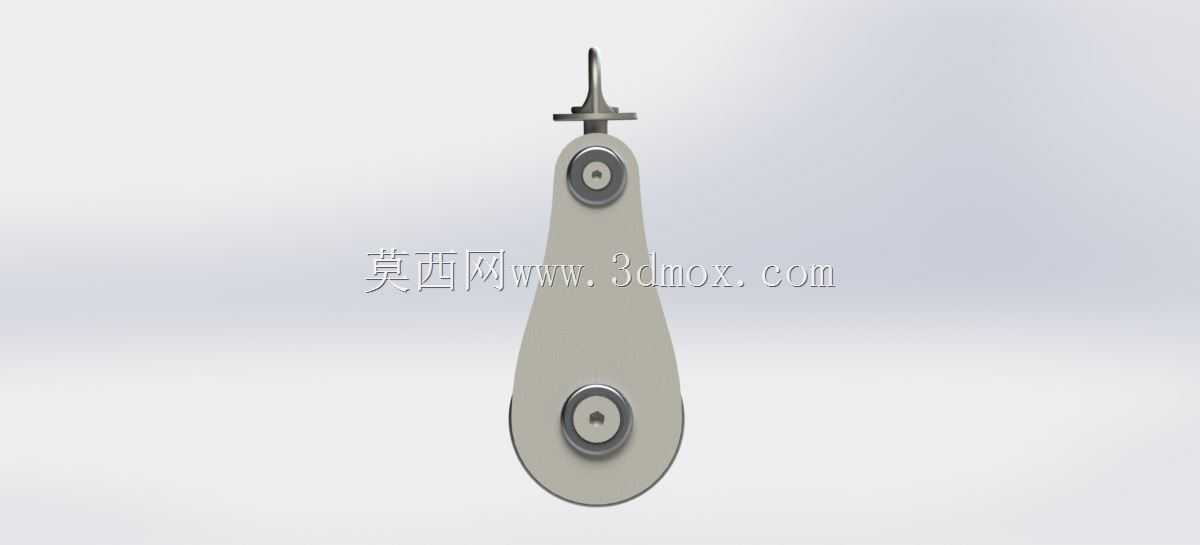

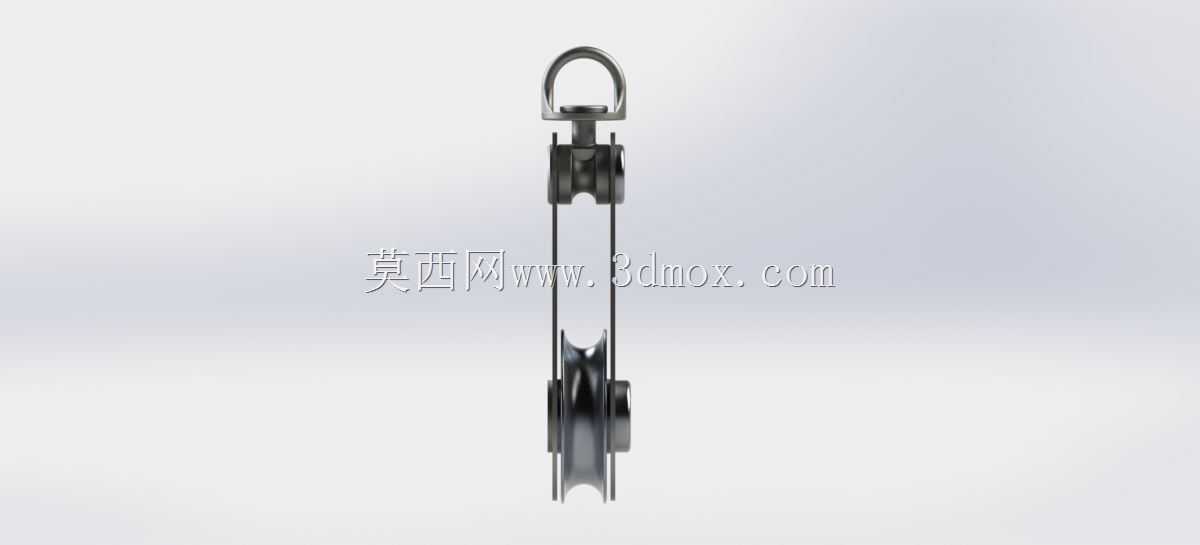

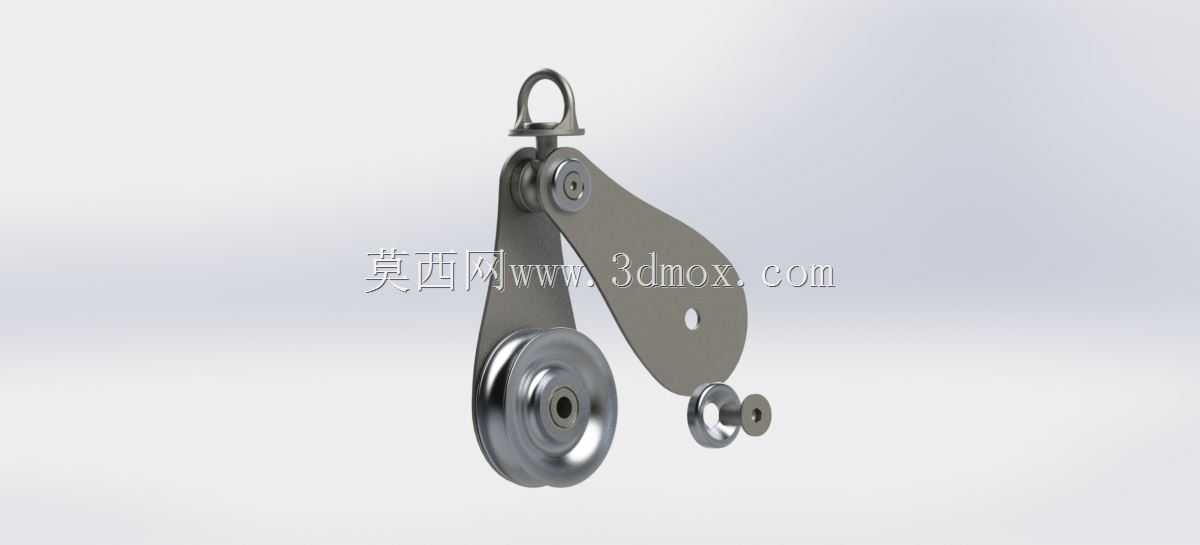

　　从结构细节上看，滑轮主体采用分体式支架设计，两块冲压成型的金属侧板通过销轴铆接固定，既保证了整体结构强度，又预留了足够的维护空间，后期更换轮体或者轴承的时候，只需要拆下端部的固定销轴就能完成操作，不用整体切割更换，很适合车间现场的快速维保需求。轮体采用带圆弧槽的金属轮，槽型曲率适配常用的6-10mm直径钢丝绳，轮槽深度足够，即使起吊过程中有小幅晃动，钢丝绳也不会轻易脱出轮槽。轮体内部镶嵌了自润滑轴承，转动阻力小，长时间承重转动也不会出现卡滞，不需要频繁加注润滑脂，能减少日常维护的工作量。

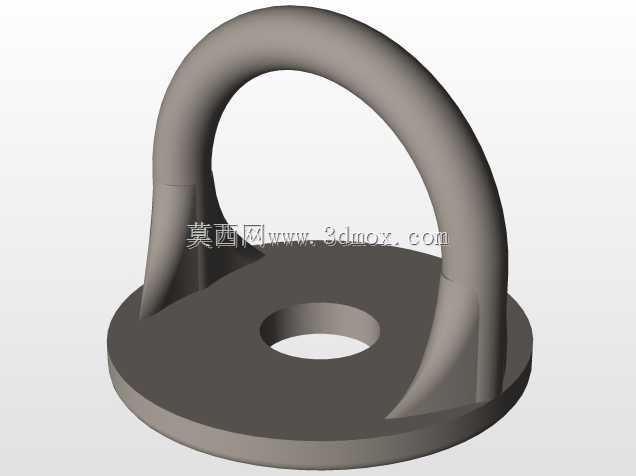

　　实际选型的时候要注意安装边界尺寸，顶部吊环的内孔直径适配常规的M16-M20规格的吊点螺栓，或者直径18mm以内的卸扣，安装的时候不需要额外加工转接件，直接挂在现有吊点上就能使用。整体支架的展开宽度控制在120mm以内，轮体直径80mm，整体厚度不超过40mm，即使在设备旁狭窄的安装空间里，也不会和周边的管线、设备外壳发生干涉。很多自动化生产线的张紧机构也会用到这类滑轮，比如输送线的皮带张紧端，用这款滑轮做张紧轮的话，自带的旋转结构能自动补偿皮带运行过程中的小幅跑偏，减少皮带边缘的磨损，比固定轴的张紧轮适配性更强。

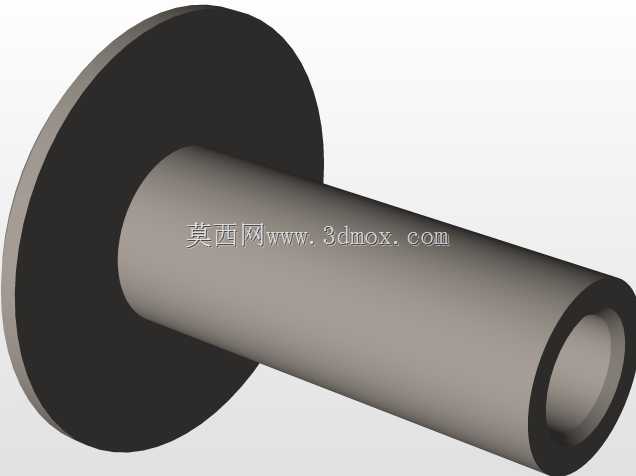

　　设计这款结构的时候，最先考虑的是承重工况下的强度冗余，侧板的厚度选了3mm的冷轧钢板，冲压成型后做了镀锌防锈处理，在潮湿的车间环境或者户外临时吊装场景下也不容易生锈。轮体的轴孔和销轴之间做了间隙配合，公差控制在H8/f7的范围，既保证转动灵活，又不会因为间隙过大出现晃动异响。支架尾部还预留了一个定位小孔，这个位置可以加装防脱挡片，或者挂装安全绳，在高空吊装场景下，即使出现意外冲击，也能避免滑轮整体从吊点脱落，符合现场作业的安全规范。

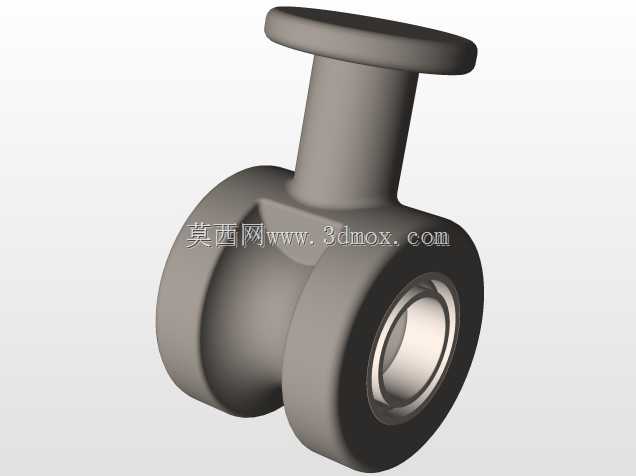

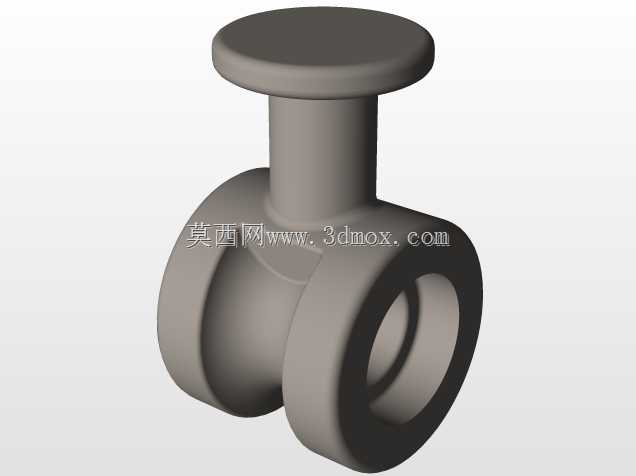

　　对比普通的定滑轮结构，这款快速滑轮的优势在于不需要精准对齐吊点方向，现场工人操作的时候不用反复调整吊点位置，挂上去就能顺着拉力方向自动对位，能节省不少吊装准备的时间。在轻小型起重场景里，比如仓储区域的货物吊运、设备检修时的零部件吊装，这种结构的滑轮比固定式滑轮的使用寿命长30%以上，主要就是减少了偏磨带来的损耗。做三维建模的时候，要特别注意铰接位置的配合间隙，旋转吊环和支架连接的销轴要预留0.2mm的轴向窜动间隙，避免加工误差导致吊环转动卡滞；轮体和支架之间也要预留1mm的侧向间隙，防止轮体转动的时候和侧板发生摩擦。另外，轮槽的表面粗糙度要控制在Ra1.6以下，太粗糙的话会加快钢丝绳的磨损，太光滑又会增加加工成本，这个粗糙度范围刚好能平衡使用寿命和加工成本。

　　还有个容易被忽略的设计细节，就是支架的外形做了圆弧过渡处理，没有尖锐的棱角，现场操作的时候工人不小心碰到也不会划伤，符合工业设计的安全要求。整体重量控制在1.2kg左右，单人就能徒手安装搬运，不需要借助额外的起重设备，很适合频繁更换吊点的临时作业场景。不管是做吊装系统的导向轮，还是输送设备的张紧轮，或者是工装夹具的拉线导向机构，这款滑轮的结构尺寸和功能特性都能覆盖大部分通用工况，建模的时候把各个配合面的公差标注清楚，加工出来的成品就能直接满足现场使用要求，不需要二次修配。
