自行车用T10插座LED电源适配结构设计

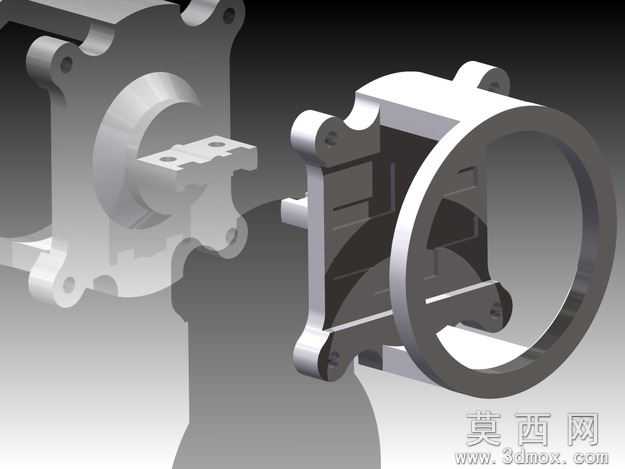

本作品为适配自行车引航灯使用的T10插座电源LED适配结构，整体采用三维参数化建模方式完成，建模过程中严格遵循实际装配需求设定尺寸公差，整体外廓尺寸控制在2×2×2厘米区间，适配小型化车载安装场景。建模阶段首先完成主体基座的轮廓构建，针对插座对接端设计了带定位凸耳的环形安装结构，环形侧壁预留均匀分布的安装孔位，可通过紧固件实现与车灯壳体的稳固连接，凸耳结构做了圆角过渡处理，避免应力集中导致的结构断裂问题。针对内部散热需求，设计了厚度1毫米的嵌入式散热片结构，散热片与基座内壁做贴合式建模，预留导热接触平面，可保障20W Hi电源指示灯工作时的热量快速导出，避免高温损坏LED灯珠。对接插头部分采用卡扣式锁止结构建模，插头与插座对接后可通过侧边弹性卡扣实现锁止，防止车辆行驶过程中震动导致的接插松脱，插头的插针位置严格匹配T10插座的标准间距，保障接插导通的稳定性。模型渲染阶段采用金属哑光材质模拟壳体的工程塑料镀镍质感，散热片部分赋予高导热金属材质，通过光影渲染突出结构的装配层次，清晰展示各部件的拼接关系。设计过程中充分考虑3D打印制造的可行性，将整体模型拆分为可独立打印的基座、散热片、锁止卡扣三个部件，所有结构均做无悬空角度优化，无需额外添加支撑即可完成打印，同时预留了可选裁切的持入包结构，使用者可根据实际安装需求裁切多余结构，适配不同型号的自行车车灯安装位。模型完成后导出为通用STL格式，可直接导入切片软件用于3D打印制造，经装配验证可完美匹配川崎ZX12r 2003款车型的T10插座安装位，实现20W LED引航灯的电源转接与固定功能。
