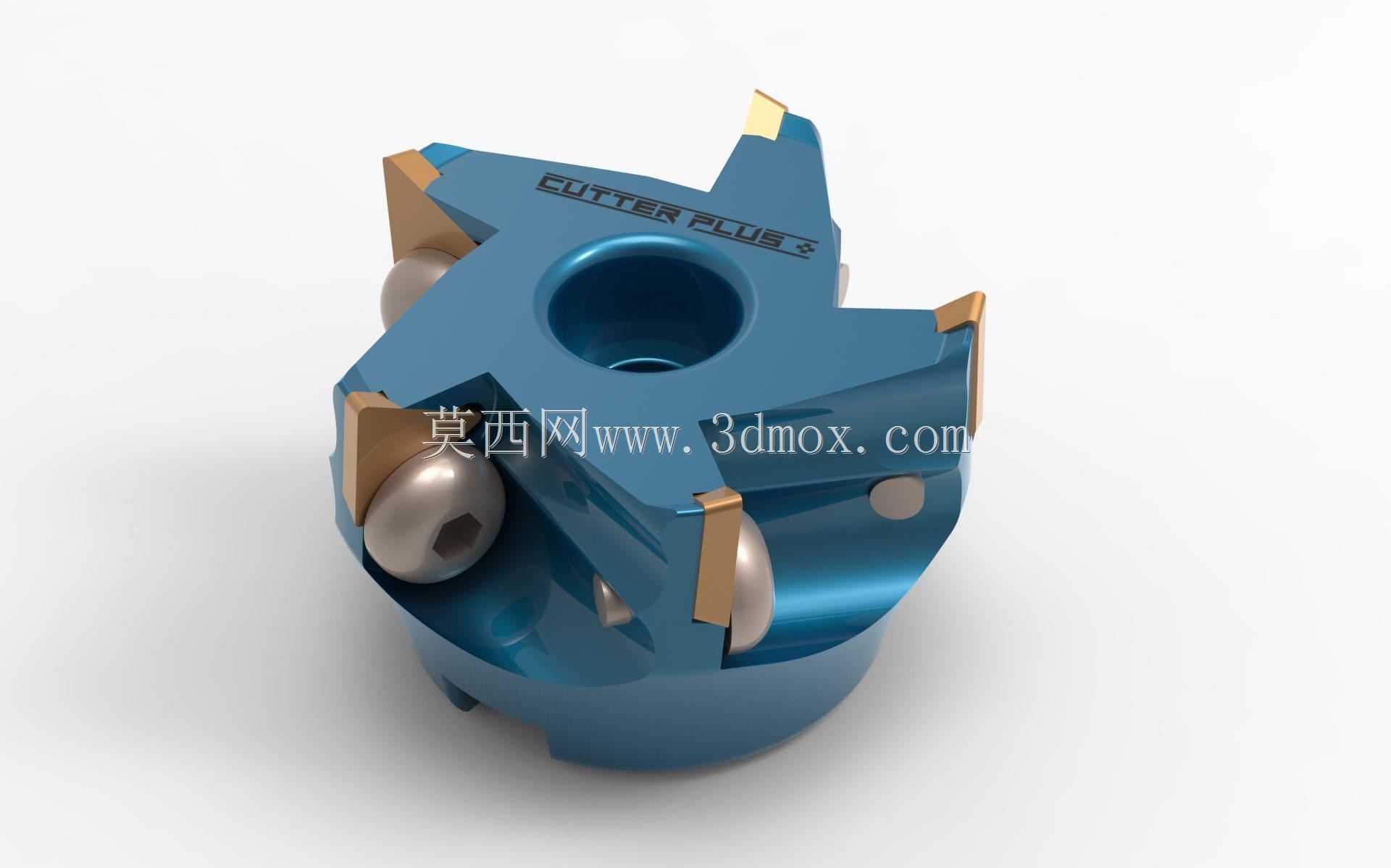

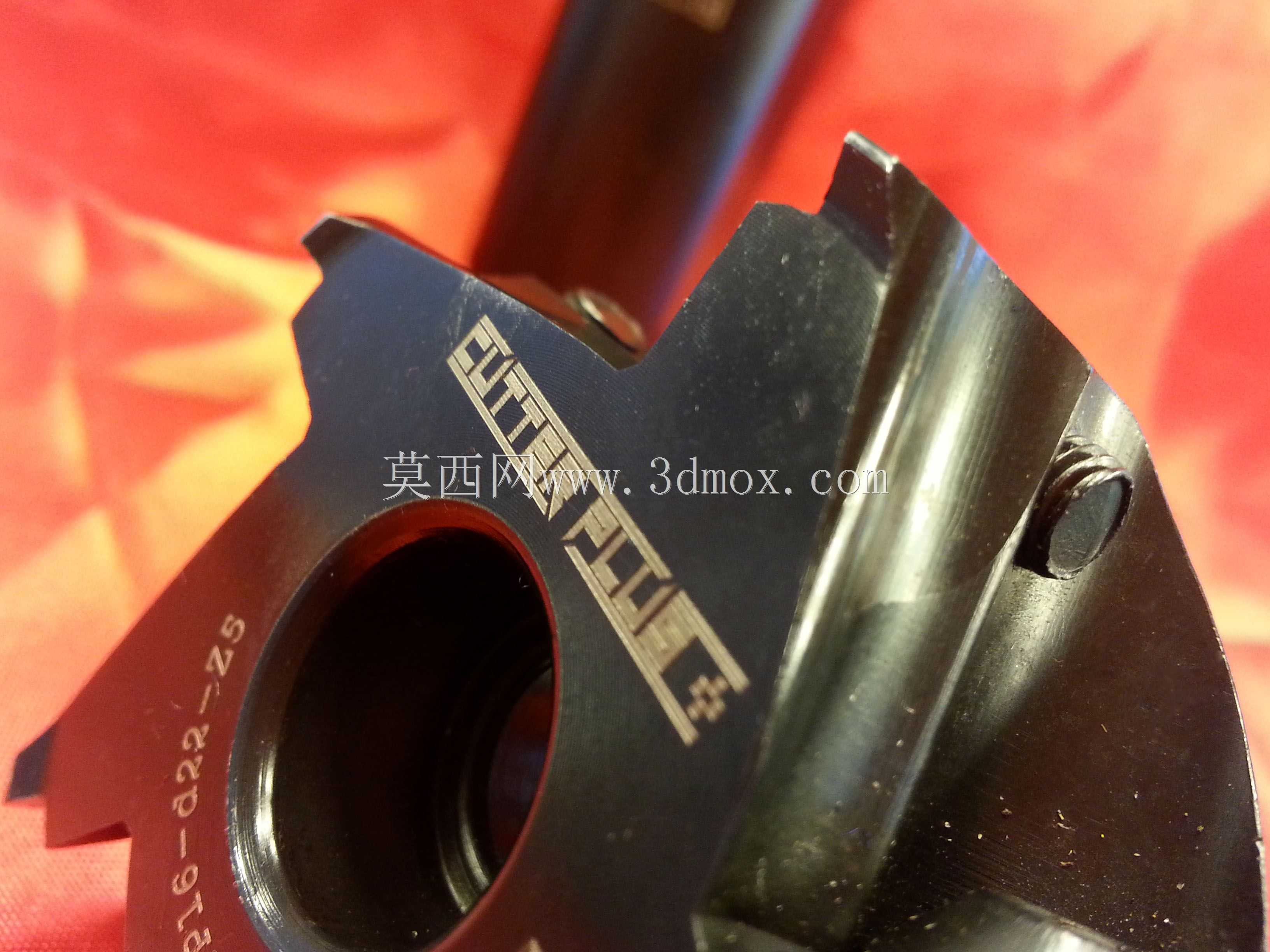

机加工用可转位TPKN面铣刀结构

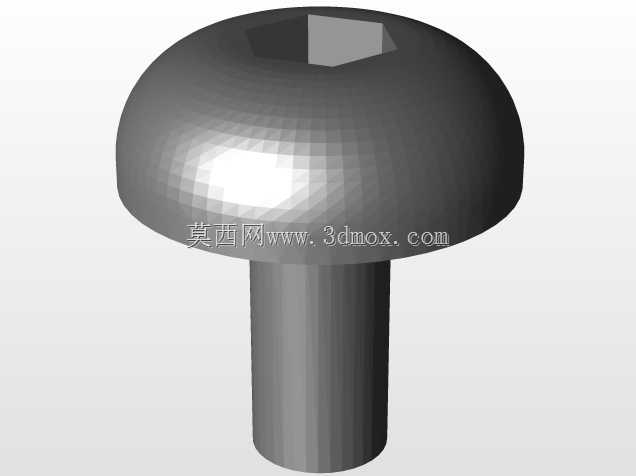

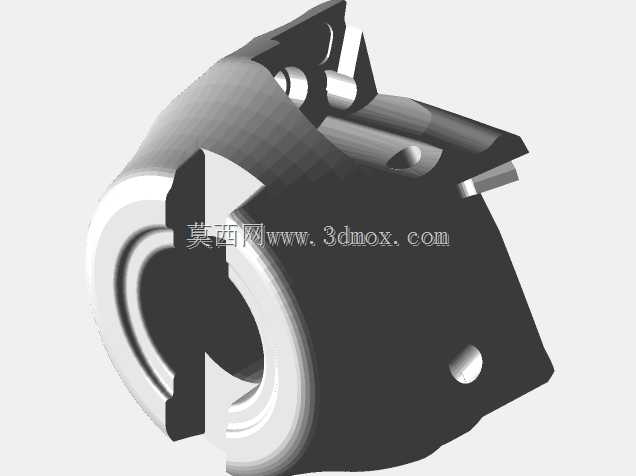

这款面铣刀主要适配立式加工中心、龙门铣床等常规金属切削设备，在平面铣削工序中承担大余量开粗、半精铣平面的加工任务，常见于模具钢加工、结构件钢件面铣、有色金属件端面加工场景，刀体采用多齿错齿排布设计，可有效分散切削冲击力，降低单齿切削负载，避免加工过程中出现振刀纹。从结构设计来看，刀体中心设置标准安装锥孔，可直接匹配机床主轴端面的定位止口，安装时通过主轴拉杆拉紧即可完成定位，安装边界需匹配对应主轴端面的键槽尺寸，确保传动扭矩过程中不会出现打滑。刀体上的刀片槽采用楔块压紧结构，搭配球形锁紧组件，刀片更换时无需完全拆卸锁紧件，仅需松开锁紧螺钉即可转动刀片更换切削刃，换刀效率相比传统压块式结构提升近四成。刀齿的切削角度经过针对性优化，主偏角适配常规平面铣削的切深要求，刃口带有微小倒棱，可在断续切削时承受冲击载荷，避免刀片崩损。刀体本身的容屑槽采用大圆弧过渡设计，铣削过程中产生的切屑可顺着槽型顺利排出，不会出现切屑缠绕刀体的问题，尤其在钢件大进给铣削时，排屑顺畅度直接影响加工表面质量与刀片使用寿命。刀体上的定位面精度控制在微米级，刀片安装后径向跳动、端面跳动均控制在合理范围内，可保证每齿切削量均匀，避免个别齿负载过大出现异常磨损。在实际选型应用中，需根据加工材料匹配对应材质的刀片，加工钢件时选用硬质合金涂层刀片，加工铝合金时选用无涂层抛光刃刀片，刀体的外径尺寸可根据加工面的宽度选择，尽量保证一次走刀覆盖大部分加工面，减少接刀痕迹。刀体的平衡设计经过优化，在中高转速铣削时不会出现明显动平衡偏差，可适配常规高速铣削工况，无需额外做动平衡校正即可直接上机使用。
