钢卷帘门滚轮组滚压成型型材结构

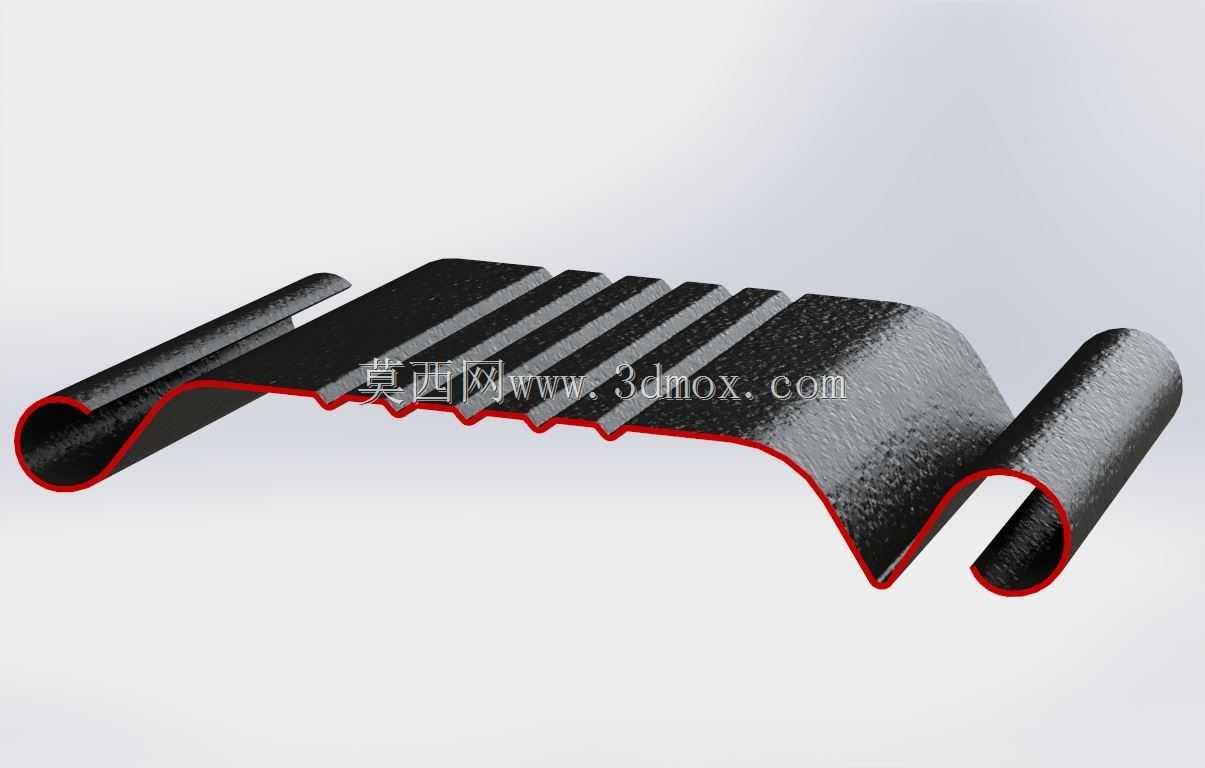

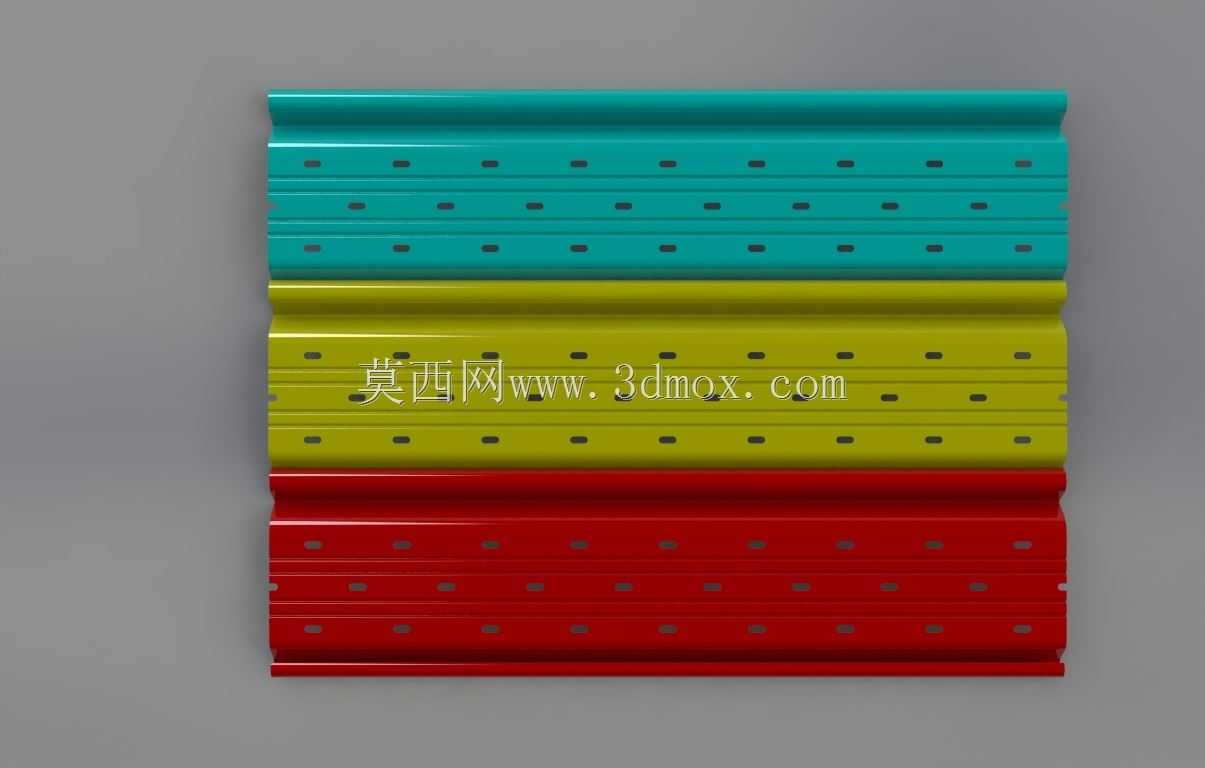

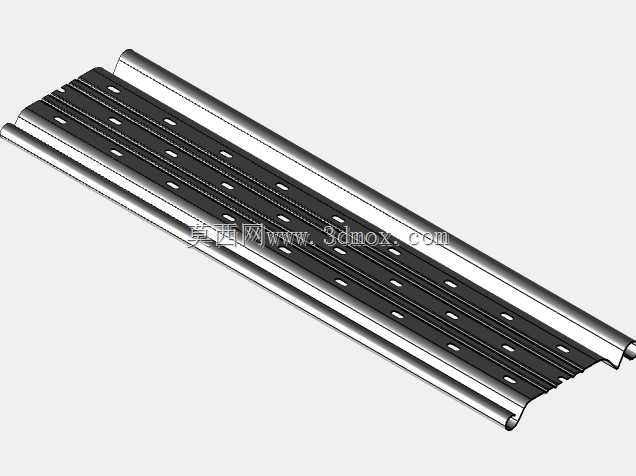

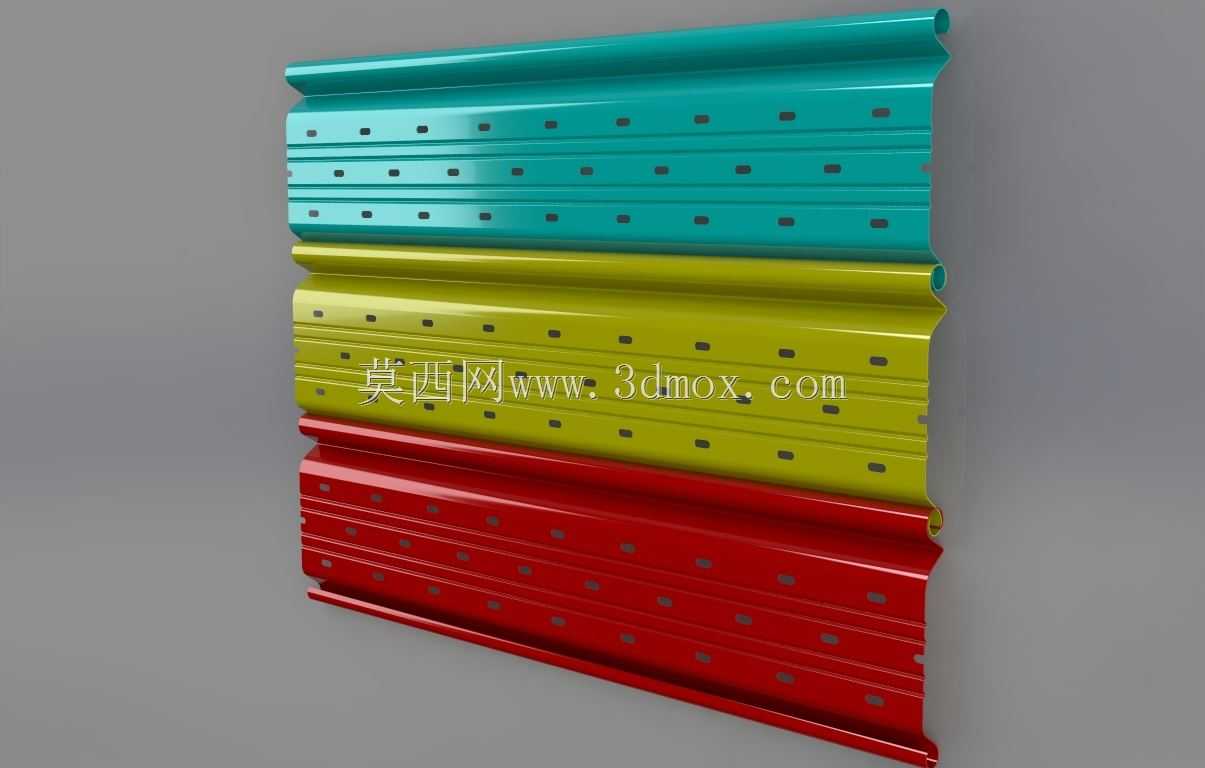

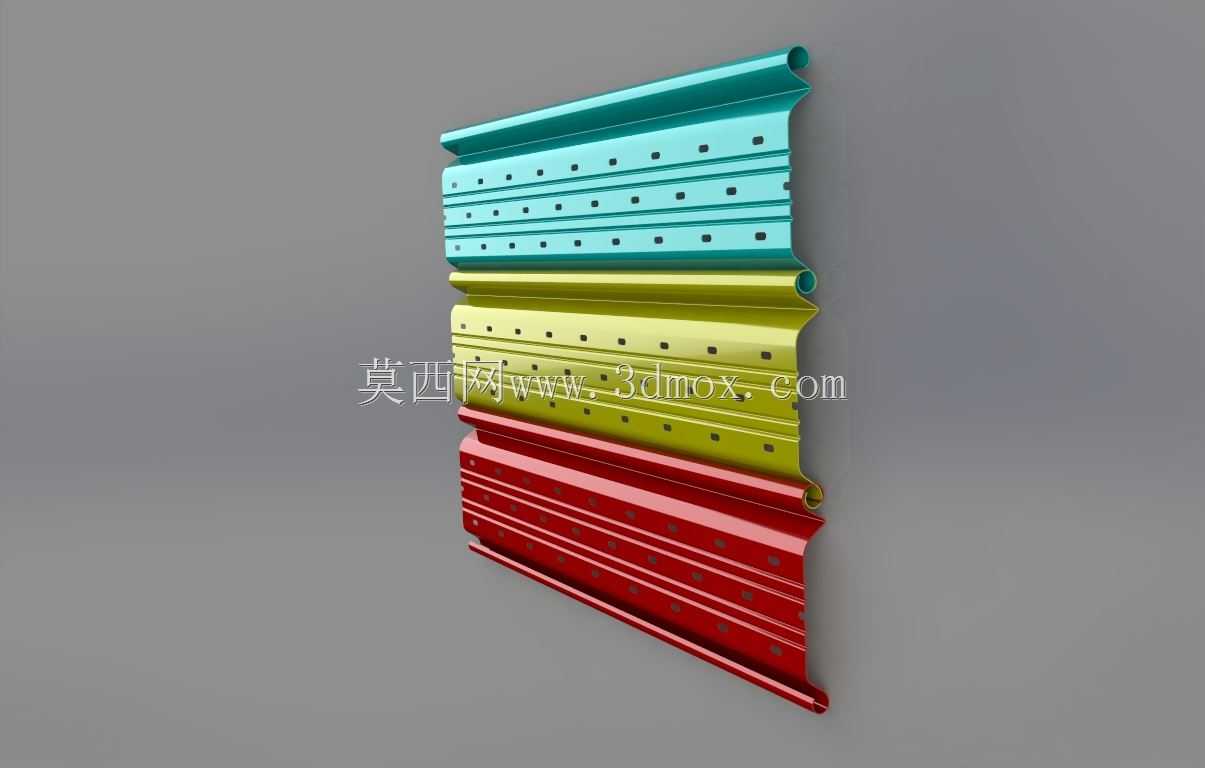

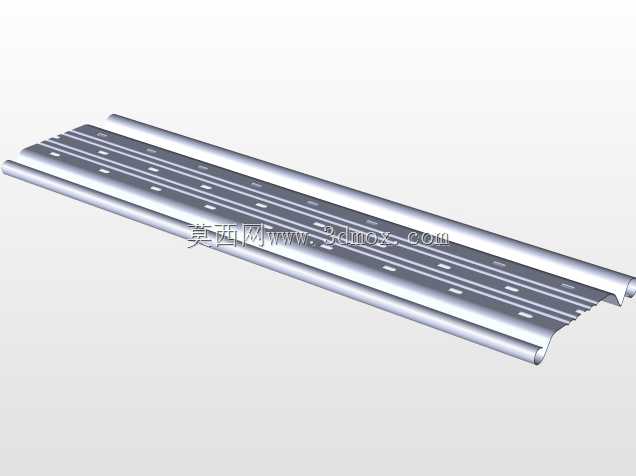

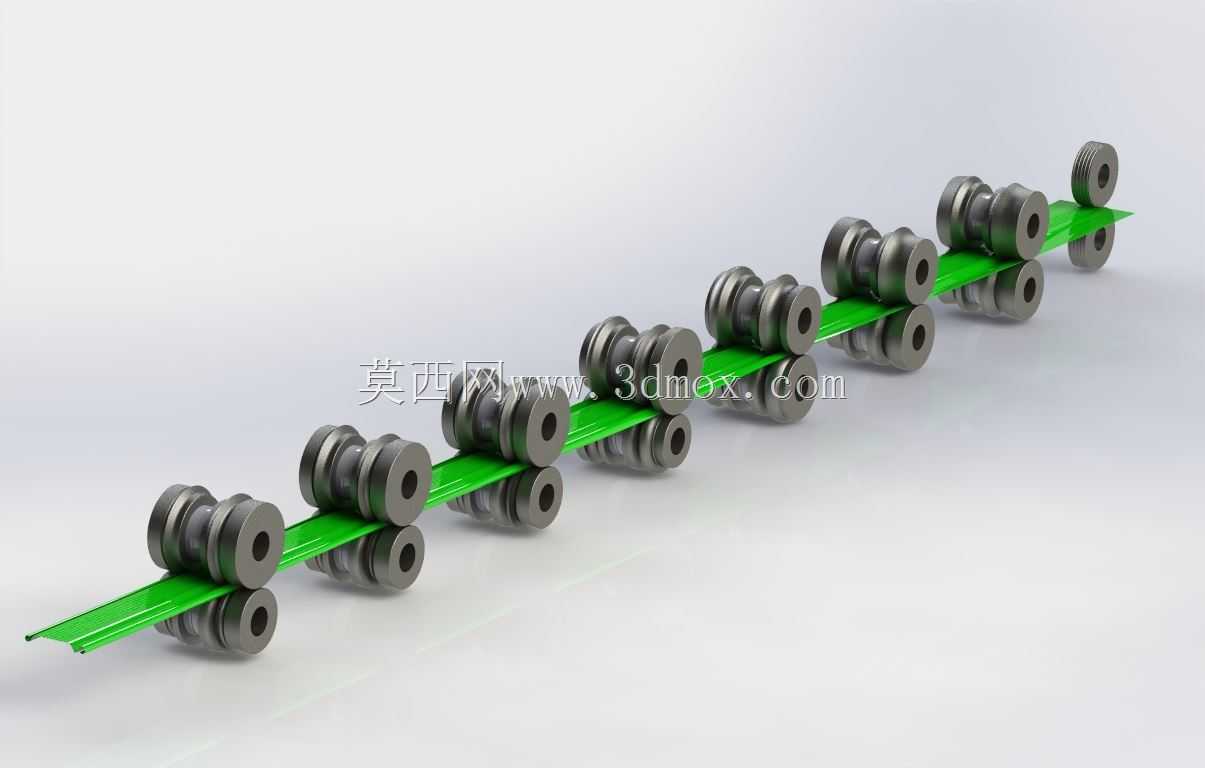

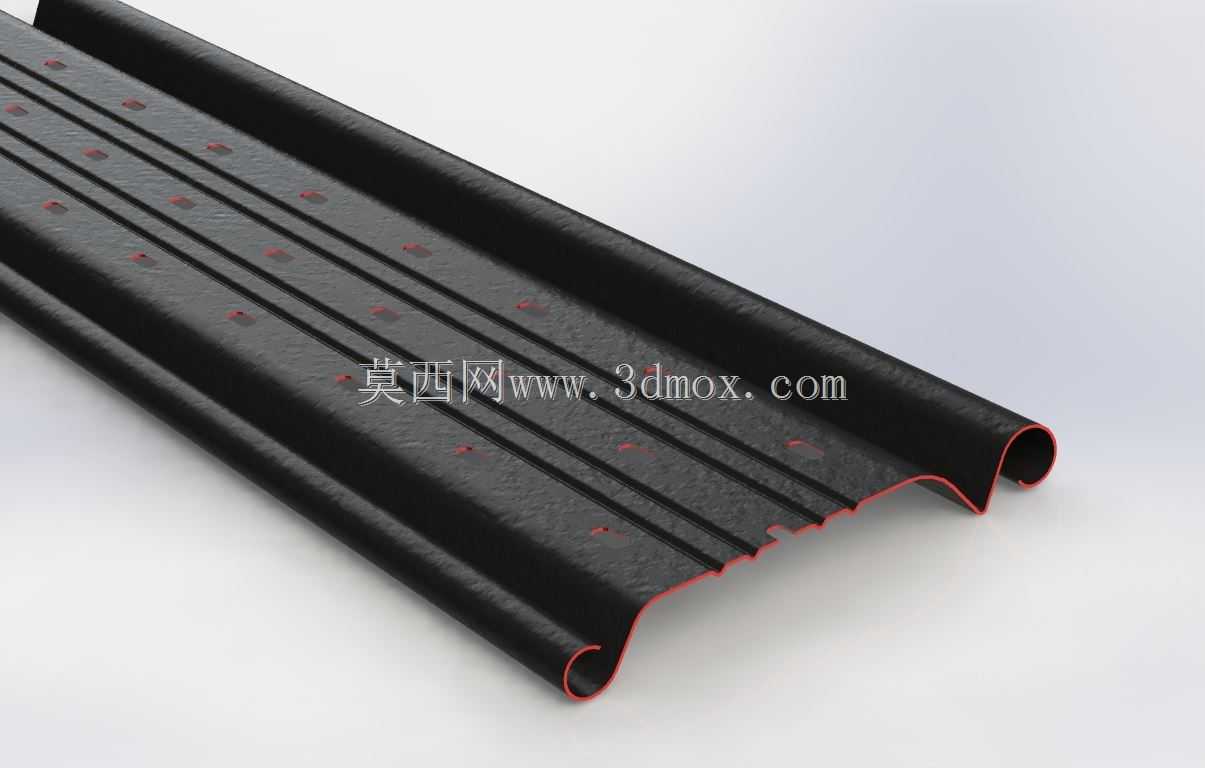

日常商用、工业场景中常见的钢质卷帘门，其帘片的连续成型精度直接决定门体运行的顺畅度、闭合后的密封性能以及长期使用的抗形变能力，这套滚压成型对应的开放式型材结构，正是匹配辊式成型机生产钢卷帘门滚轮组配套帘片的核心成型载体。从结构设计逻辑来看，该型材采用连续弯折的多道加强筋布局，沿型材长度方向均匀分布的凸起筋条，在不额外增加板材厚度的前提下，大幅提升了帘片截面的抗弯模量，避免大跨度卷帘门在反复升降过程中出现中部下挠、侧边卡滞的问题。型材两侧的卷边结构经过多道滚压轮逐步弯折成型，卷边的圆弧半径经过反复校核，既能够保证相邻帘片铰接时的转动间隙控制在合理范围，不会出现运行异响，也能避免卷边处应力集中导致的板材开裂问题。在实际生产适配层面，该型材的截面尺寸完全匹配常规钢卷帘门滚轮组的安装边界，成型后的型材可直接进入后续冲孔、裁切、铆接滚轮组件的工序，无需额外进行二次校形，能够有效缩短整条滚压生产线的工序流转路径。设计过程中针对滚压成型的工艺特性做了多处适配优化：每一道弯折处的圆角取值都结合了常用冷轧钢板的延伸率参数，避免滚压过程中出现板材拉裂、起皱的缺陷；型材表面的平整度公差控制在毫米级以内，保证后续表面喷涂、镀锌处理时的涂层附着力均匀一致。从安装适配角度来看，该型材成型后的截面宽度、卷边内径尺寸，能够适配市面上多数常规规格的卷帘门滚轮、铰接轴配件，不需要单独定制配套连接件，能够降低门体组装环节的配件采购与适配成本。多道平行的加强筋除了提升结构强度之外，还能在帘片卷收过程中起到导向作用，减少帘片层与层之间的摩擦剐蹭，降低卷帘门运行时的噪音，同时提升帘片表面的抗磕碰能力，减少运输、安装过程中出现的外观损伤。
