金属板材加工用垂直式快速压紧夹具

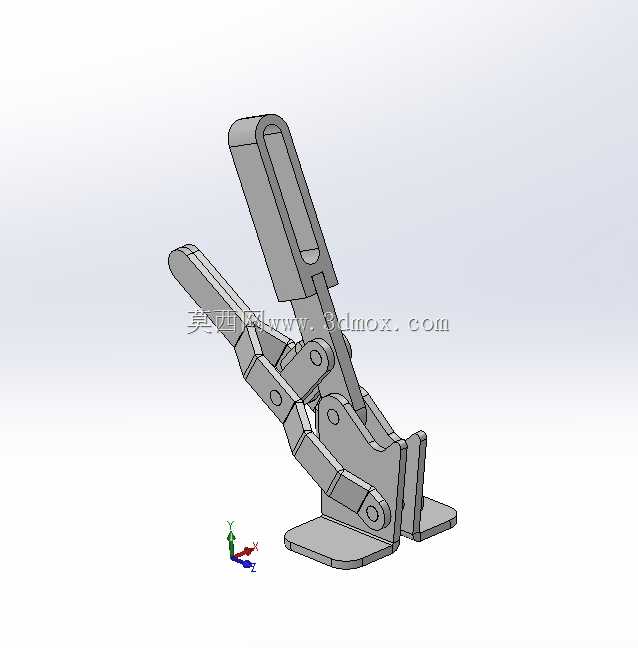

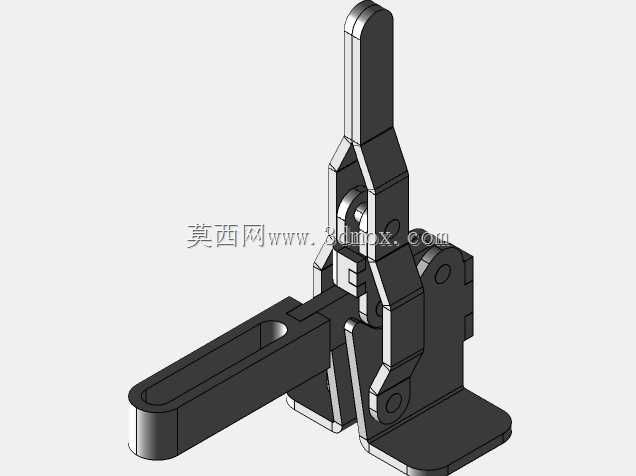

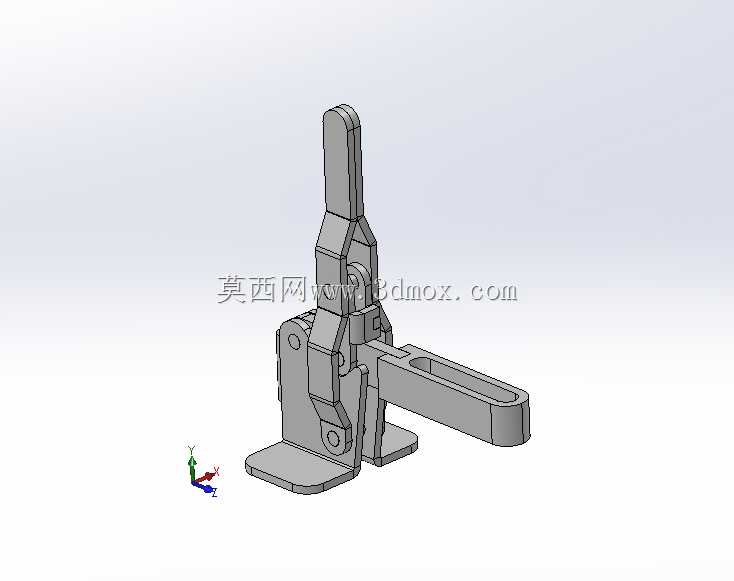

这款垂直拨动式压紧夹具，主要面向金属板材小批量加工、工位临时装夹、家用DIY钣金作业场景设计，区别于传统水平式快速夹钳，其压合施力方向垂直于安装基准面，在薄板类工件的定位装夹中能有效避免侧向推力导致的工件移位问题。从结构设计逻辑来看，整体采用连杆死点锁止原理，操作手柄向上扳动时，多组铰接连杆逐步越过机构死点位置，最终将压头的压紧力锁止在设定区间，不会因为加工过程中的振动出现松脱；手柄下压时即可快速解锁，压头同步抬升脱离工件，单步操作即可完成装夹与松脱，单工位装夹耗时可控制在1秒内，适配高频次上下料的作业需求。安装基准面采用带安装孔的平底支座设计，两个对称分布的固定脚可通过螺栓直接固定在工装台、焊接工位台面或者3D打印的定制工装上，安装边界预留了足够的螺栓操作空间，不需要额外加工沉台即可完成固定，支座底部的平面度公差控制在0.1mm以内，安装后不会出现翘曲影响压合精度。压头部分采用分叉式支撑结构，两个压接面的高度差控制在0.05mm以内，压合时可以均匀贴合金属板材表面，不会因为单点受力导致薄板出现压痕或者局部变形，对于0.5-3mm厚度的冷轧钢板、铝板、不锈钢板都能实现稳定装夹，压头的行程预留了15mm的调节空间，可以通过端部的调节螺栓适配不同厚度的工件装夹需求。从实际使用场景来看，这类夹具除了用于钣金折弯、钻孔、攻丝工序的临时固定，也可以在小型焊接工位用来固定待拼接的板材，避免焊接过程中工件受热移位；对于个人DIY场景，搭配3D打印的定制定位座，还可以用来固定小型木质、塑料工件，完成雕刻、打磨等工序的装夹。整个机构的铰接点都采用了销轴铆接结构，配合间隙控制在0.02mm以内，长期反复使用不会出现明显的旷量，操作手柄的握持部分做了加宽处理，手动扳动时的受力面积更大，不需要施加过大的握力即可完成锁止操作，长时间重复操作也不会出现手部压痛的问题。在结构布局上，整体机构的运动轨迹做了干涉校验，手柄扳动全程不会和安装面、工件发生碰撞，压头抬升后的高度距离安装面有35mm的空间，足够操作人员取放工件，不需要额外预留避让空间，紧凑的结构尺寸也可以在小面积工装台上密集布置，实现多工位同时装夹。
