高速钢直柄麻花钻加工刀具结构

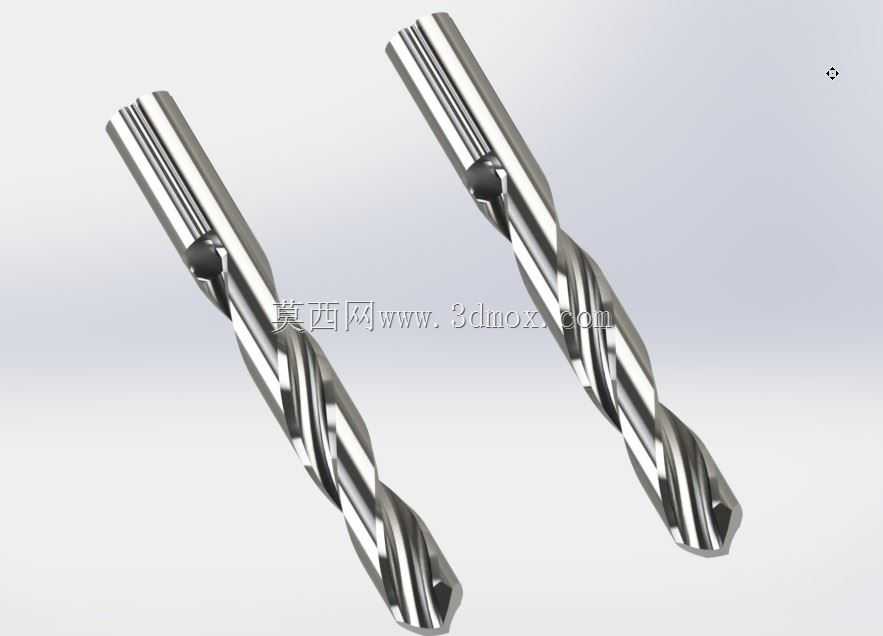

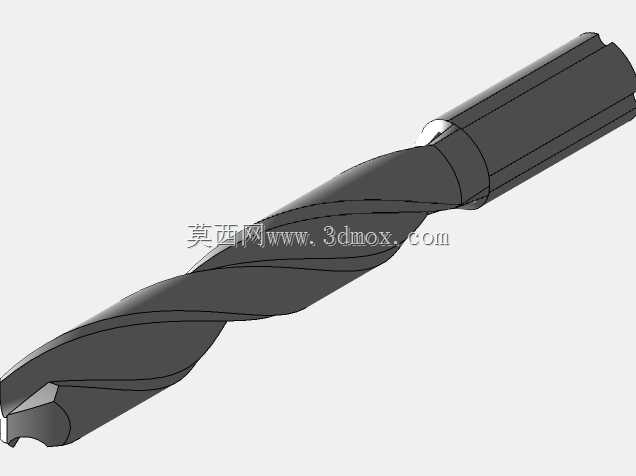

这款直柄麻花钻是金属切削加工领域应用最广泛的孔加工刀具，日常在普通钻床、立式加工中心、手电钻等设备上都能见到它的身影，不管是普通碳钢件的粗钻扩孔，还是有色金属件的精钻打底，都能适配对应的加工参数完成作业。从结构设计来看，模型完整还原了麻花钻的核心工作部分，两条对称的螺旋槽承担着排屑与输送切削液的双重作用，实际加工中，切屑会顺着螺旋槽的曲面顺畅排出孔外，避免切屑堵塞在孔壁与刀具之间刮伤已加工表面，同时切削液也能沿着槽道直达切削刃区域，带走钻削产生的大量切削热，降低刃口磨损速度。钻尖部分的顶角设计参考了通用加工的常用角度，针对普通钢材加工的工况做了刃口角度优化，横刃的修磨形式也符合常规量产刀具的结构，能有效降低钻削初始阶段的轴向抗力，减少钻孔时的钻头偏移量，提升孔位的初始定位精度。直柄的夹持部分做了公差适配设计，能匹配标准钻夹头的夹持范围，不需要额外的过渡套就能直接装夹，装夹时只要保证夹持深度足够，就能避免高速钻削时出现钻头打滑、摆振的问题，实际使用中直柄部分的圆柱度公差直接影响钻孔的径向跳动量，建模时也还原了这部分的形位公差要求，保证装夹后的同轴度符合加工需求。从切削刃的结构来看，两条主切削刃对称分布，刃带部分的窄边设计既可以引导钻头沿着进给方向稳定进给，减少孔壁的摩擦阻力，也能在钻削通孔时避免钻头出孔瞬间出现卡滞崩刃的问题。日常在做零部件的孔系加工时，这类钻头常用来做螺纹底孔加工、销钉孔的预钻、过孔的粗加工，针对不同的加工材料，只需要调整主轴转速与进给量参数，就能获得稳定的加工效果，比如加工铝合金件时可以适当提高转速加大进给，加工合金钢件时则需要降低转速配合切削液使用，延长刀具使用寿命。建模过程中还原了螺旋槽的法向截面形状，这部分的槽型曲率直接影响排屑的顺畅度，曲率过大会导致切屑卷曲半径过小堵在槽内，曲率过小则会让切屑无法顺利折断，形成长切屑缠绕刀体，量产刀具的槽型都是经过大量切削试验优化定型的，模型里的槽型参数完全贴合量产直柄麻花钻的实际结构，能直接用于刀具结构教学、加工工艺仿真、装配干涉检查等场景，在做夹具设计、钻模设计时，也可以直接调用这个模型验证刀具与工件、夹具之间的安全间隙，避免实际加工中出现碰撞干涉问题。
