热固性E27灯座多腔压制成型模具结构

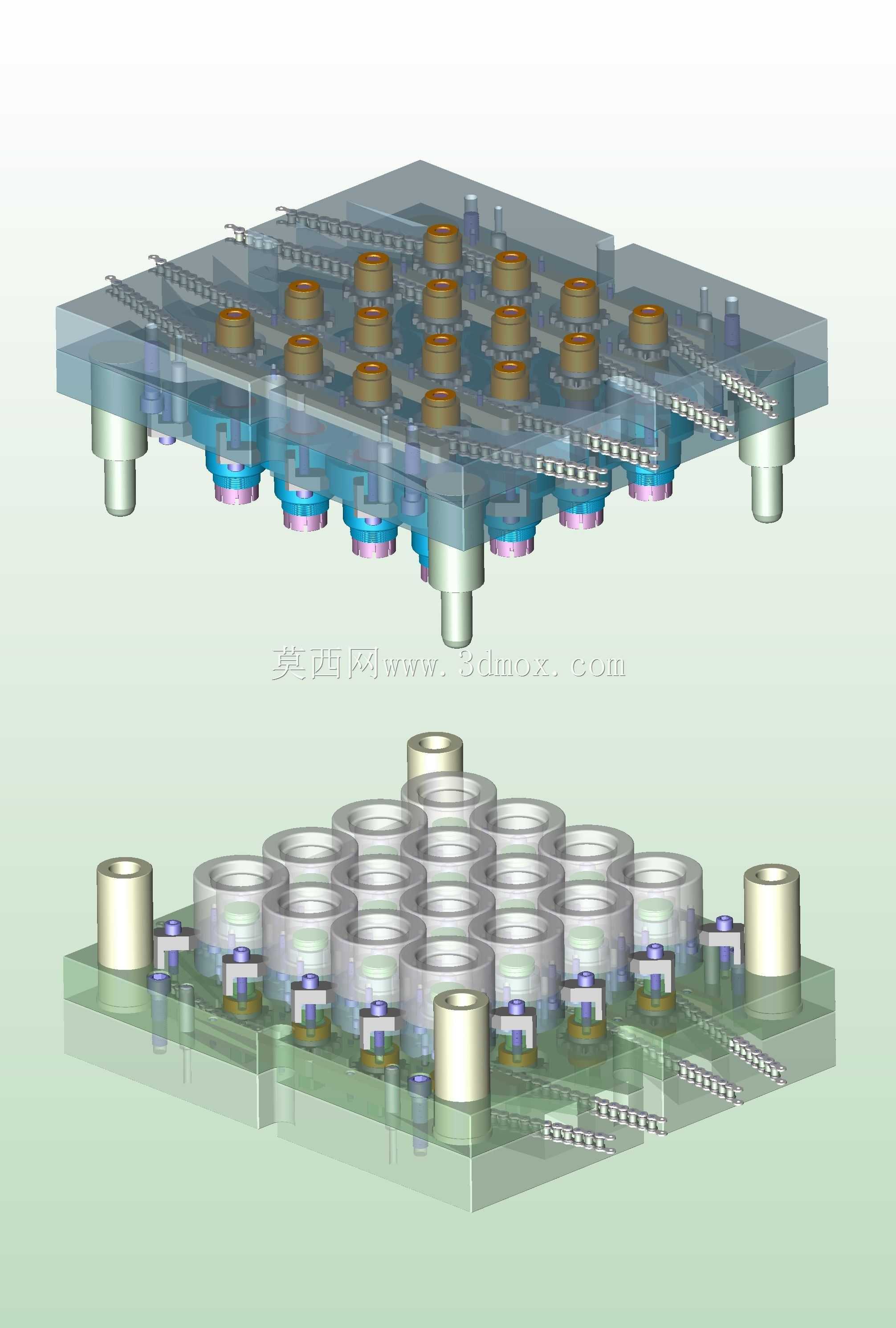

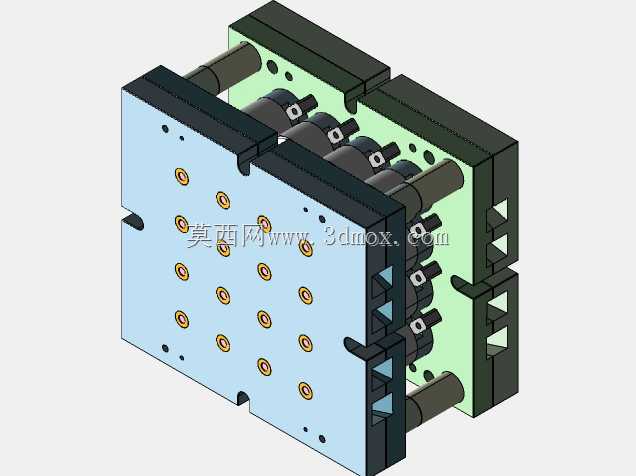

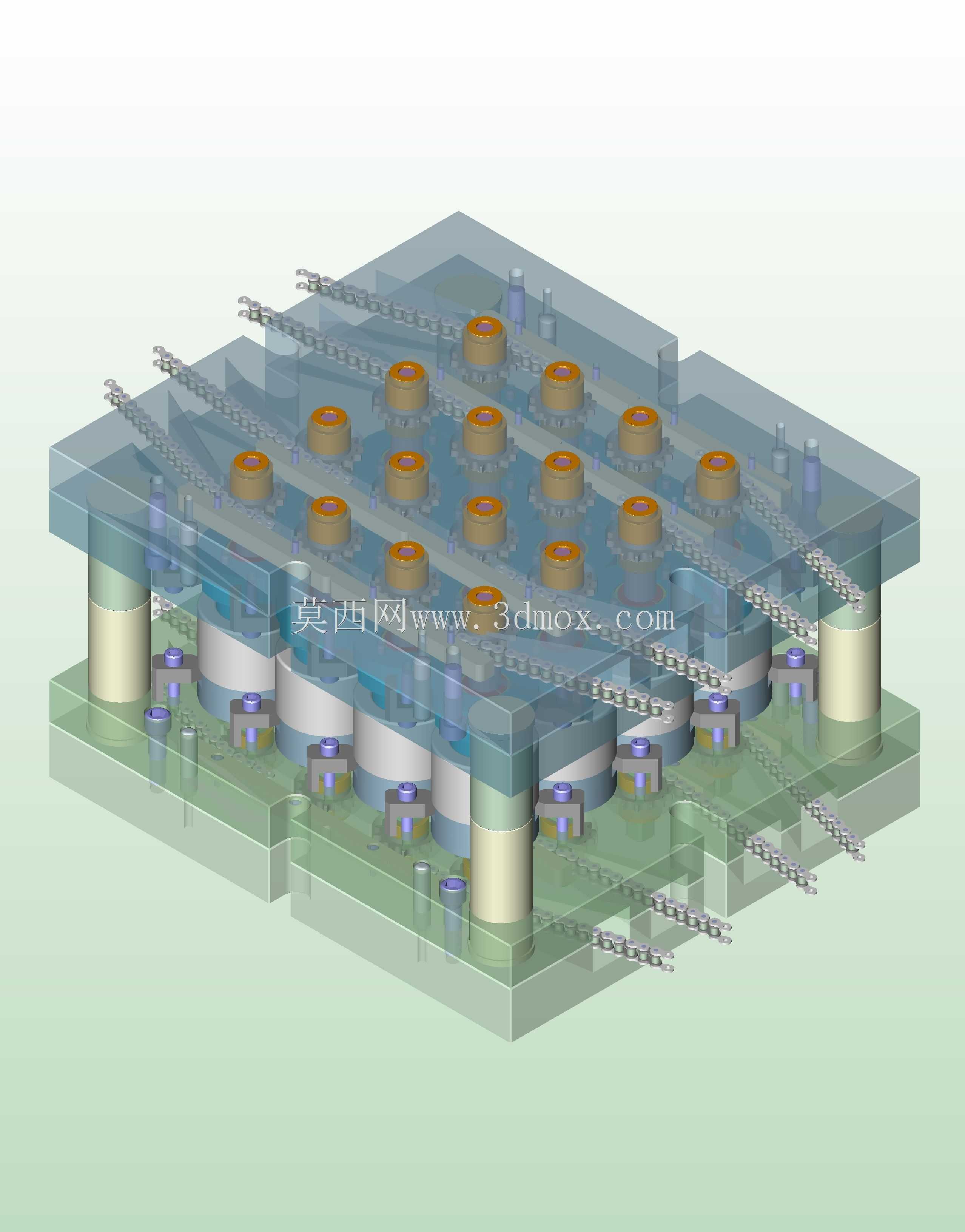

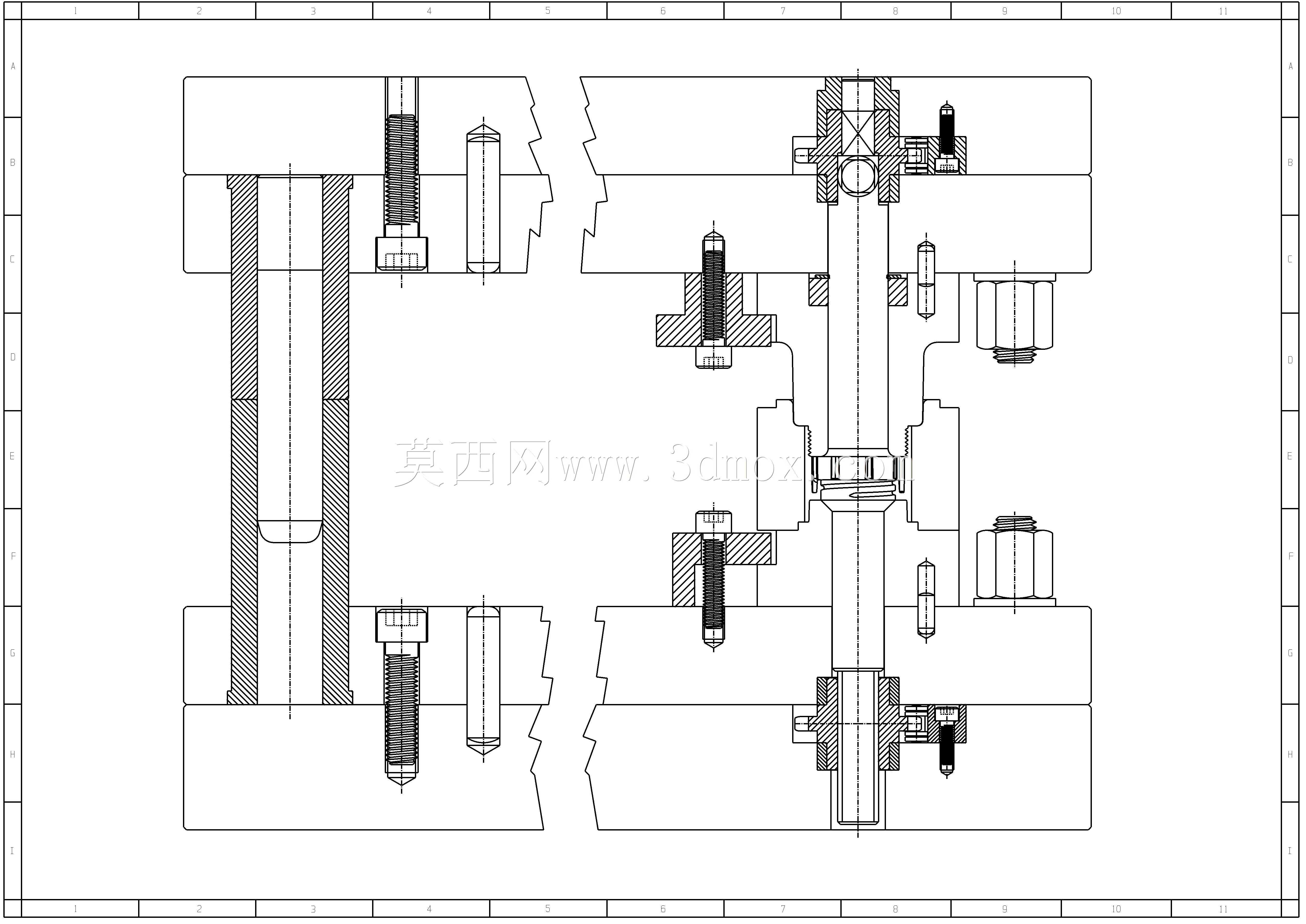

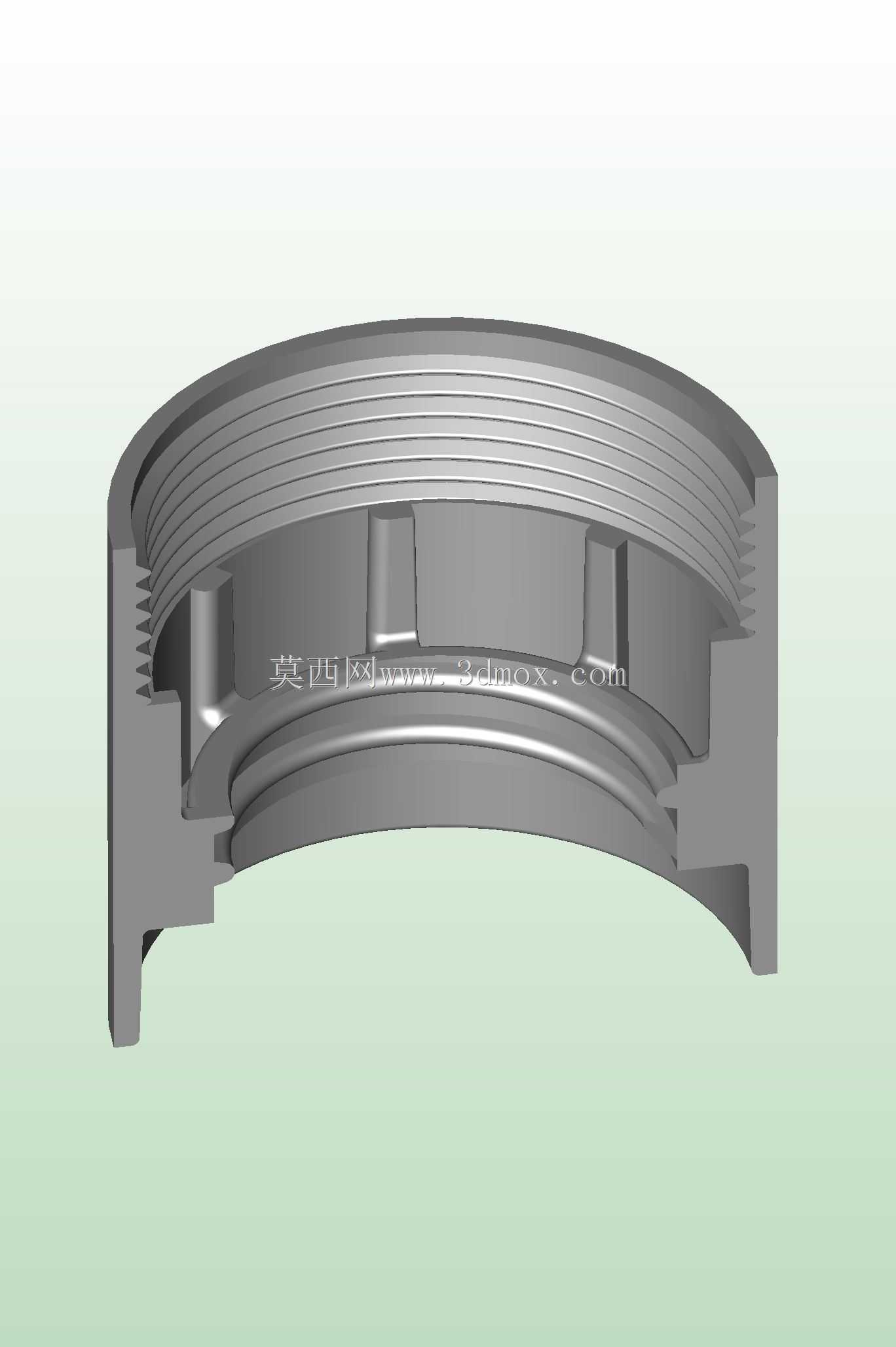

这套压制成型模具主要面向照明配件生产场景，适配热固性材料的E27规格灯座批量加工需求，在中小型电工配件生产车间的压制成型工位上，可直接配套通用液压压制设备完成装夹生产，无需额外定制非标安装基座。模具采用多型腔阵列排布设计，单次合模可完成16件灯座坯体的压制成型，排布时充分考虑了热固性材料压制过程中的流料均衡性，每一处型腔的进料通道截面尺寸经过反复校核，避免不同位置型腔出现填充不足、局部密度不均的问题，保证同批次成型的灯座坯体壁厚偏差控制在允许范围内。模具的导向结构采用多组导柱导套配合，导柱分布在模架四角及中间受力集中区域，合模过程中可实现分级导向，避免上下模错位导致的型腔啃伤、成型件飞边过厚问题，导套内部预留了润滑脂存储槽，长期生产时可减少导向件的磨损量，延长模架整体使用寿命。顶出机构采用分层顶出设计，对应每个灯座型腔设置独立的顶杆点位，顶杆位置避开灯座的安装配合面与螺纹成型区域，防止顶出痕迹影响后续灯座的装配精度，顶出板的受力点经过平衡计算，顶出过程中各点位顶出力均匀，不会出现坯体顶白、顶裂的缺陷。加热系统的排布贴合热固性材料的固化特性，加热元件均匀分布在型腔周边区域，模温传递路径经过优化，可保证整个成型区域的温度差控制在工艺要求范围内，避免局部温度过高导致材料提前固化、或是温度不足导致固化不完全的问题。模具的安装边界适配常规吨位压制设备的工作台T型槽间距，上下模的装夹基准面做了精加工处理，安装时可快速找正，无需反复调整同轴度。模具的流道设计采用无多余料把的结构，压制完成后的料边清理工作量小，可减少后续工序的人工投入，成型后的灯座坯体仅需简单去除薄飞边即可进入后续的攻丝、检测工序。整套结构在设计时充分考虑了热固性压模的维护需求，易磨损的镶件采用独立拆分结构，出现磨损或损坏时可单独更换，无需拆卸整套模具，大幅降低生产过程中的维护停机时间。
