两型腔隧道浇口注塑模具结构设计

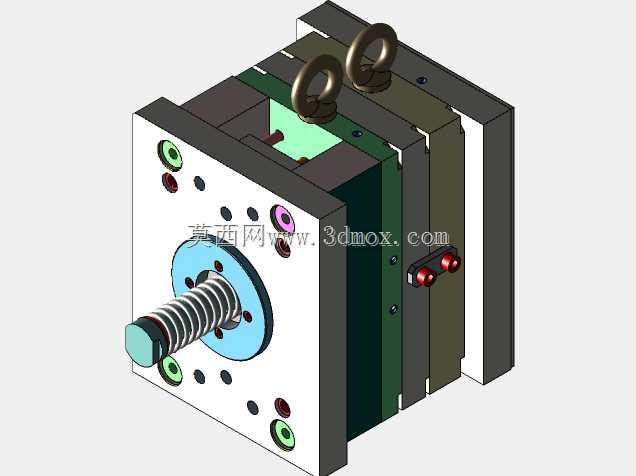

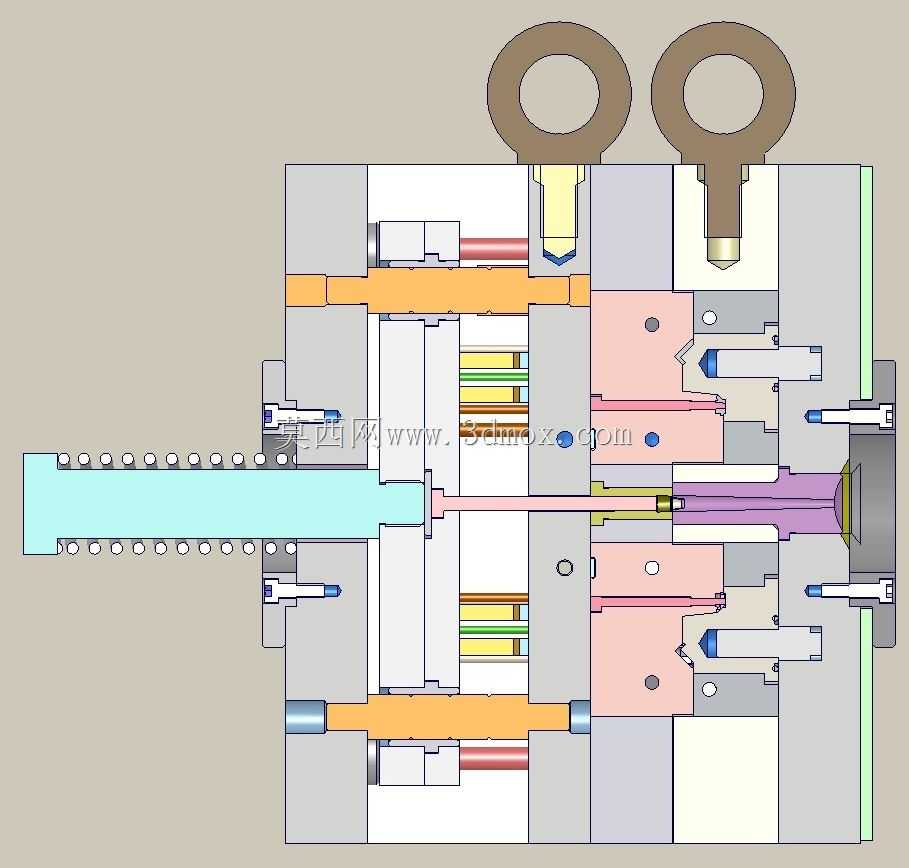

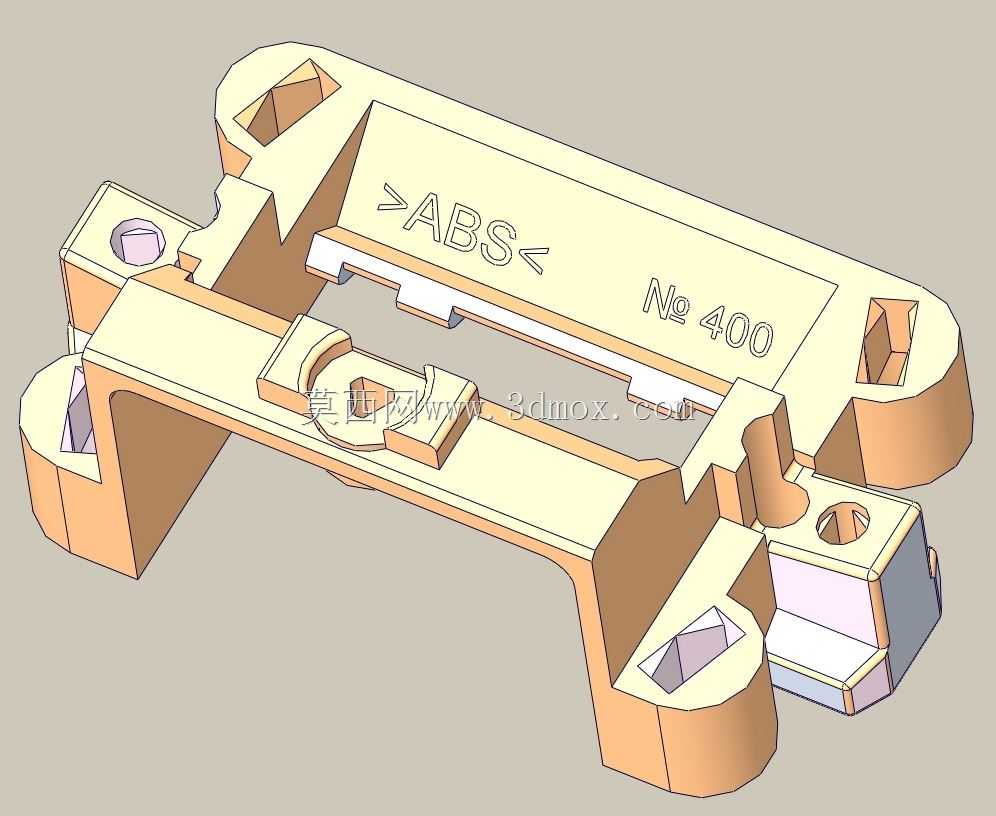

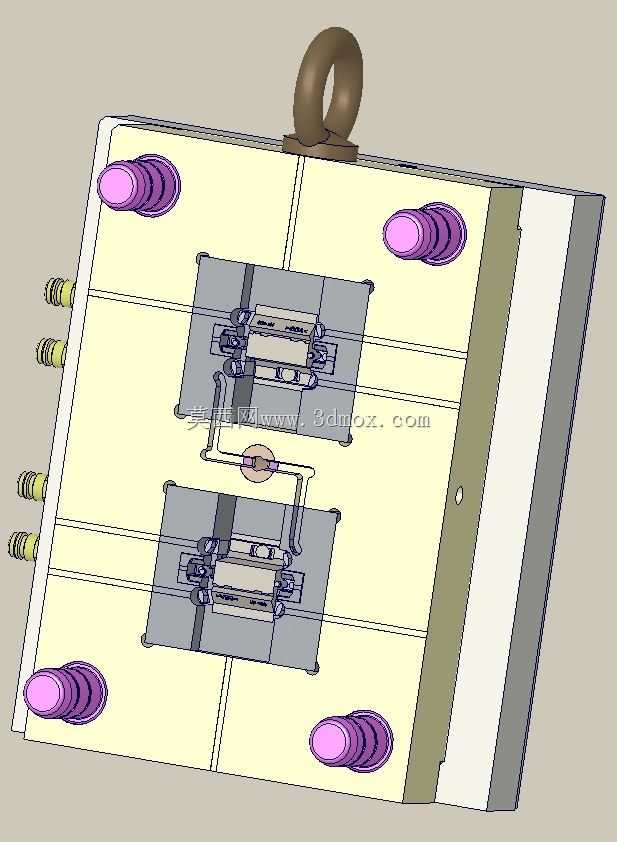

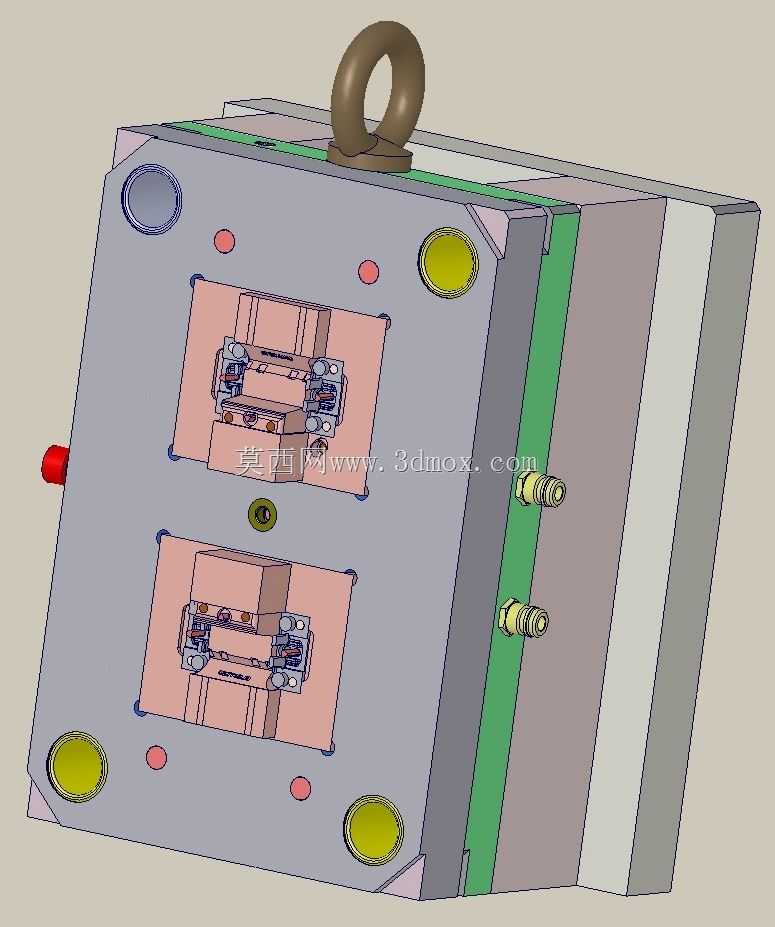

这套模具针对小型长条类注塑件的批量生产需求开发，采用1出2的型腔排布，适配卧式注塑机的安装规格，整体模架尺寸匹配常规120吨级注塑机的拉杆间距，安装时可直接通过顶部吊环完成吊装对位，无需额外设计吊装工装。浇注系统选用隧道式浇口结构，浇口开设在动模侧的镶件上，开模时浇口可随产品自动拉断脱落，省去后续人工修剪浇口的工序，适配自动化连续生产的节拍要求，浇口尺寸经过反复校核，进胶点直径控制在0.8mm，既保证填充时的料流顺畅，又能避免浇口残留过大影响产品外观。冷却系统采用直通式水路布局，在定模、动模的模板及镶件内分别布置独立循环水路，水路直径为8mm，距离型腔壁的距离保持在12-15mm区间，保证成型过程中型腔各区域温度均匀，减少产品因冷却不均产生的翘曲、缩痕缺陷，水路接口采用标准铜水嘴，可直接对接车间常规冷却水输送管路。顶出系统采用顶针+推板组合的顶出方式，针对产品长条状的结构特点，在产品的边缘非外观面均匀布置圆顶针，同时在料头位置设置拉料杆，保证开模后流道凝料与产品同步留在动模侧，顶出时受力均匀，不会出现产品顶白、顶穿的问题。模具的导向系统采用导柱导套配合精定位结构，导柱直径为20mm，布置在模架的四个角位，合模时导柱先导入导套完成初步定位，后续精定位块插入配合间隙控制在0.02mm以内，保证定动模合模的同轴度，避免出现型腔错位导致的产品飞边、壁厚不均问题。排气结构开设在型腔的填充末端，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，又不会出现料流溢边的问题，整套模具的镶件均采用模块化设计，易磨损部位单独做镶件处理，后续生产中出现磨损可快速更换镶件，减少模具维修的停机时间。
