鞋体注塑成型上下模结构设计方案

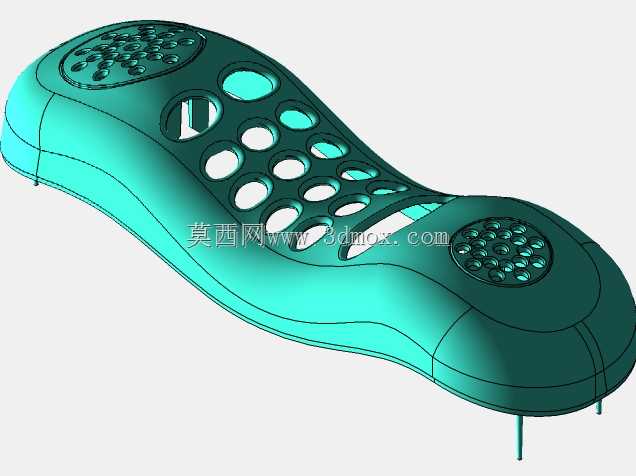

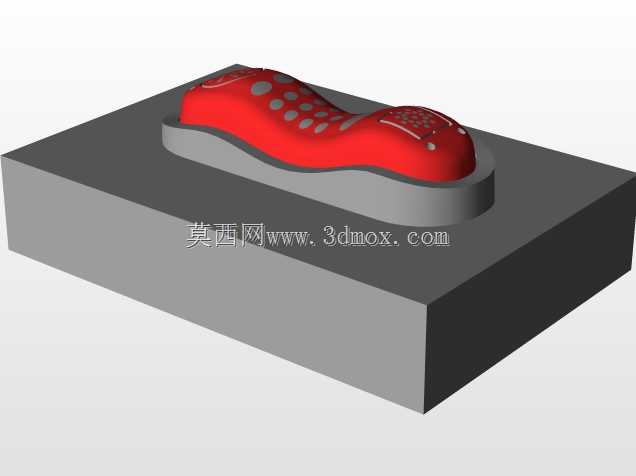

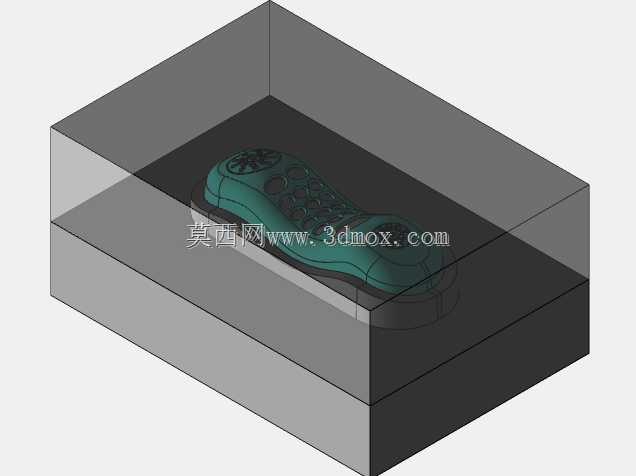

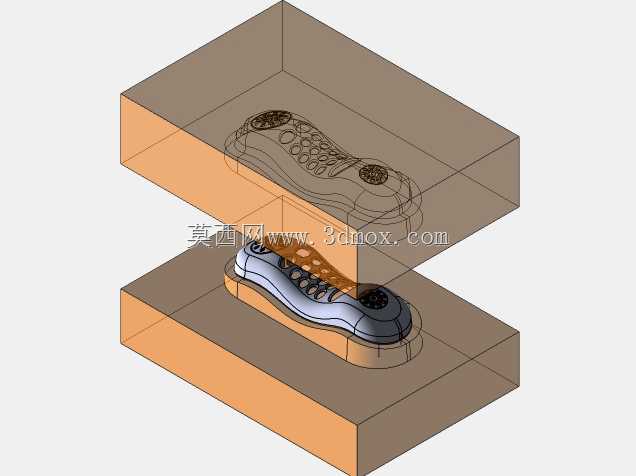

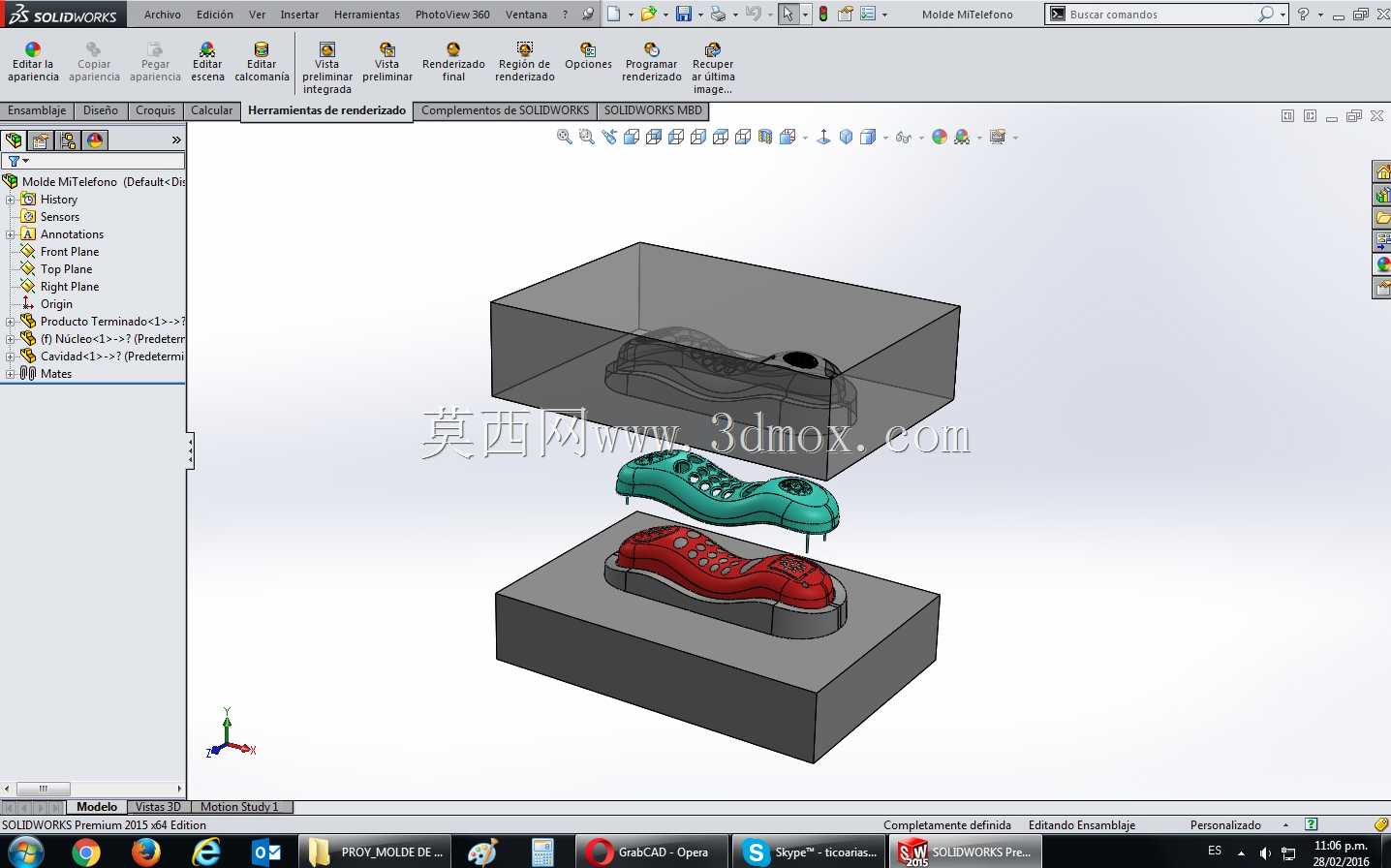

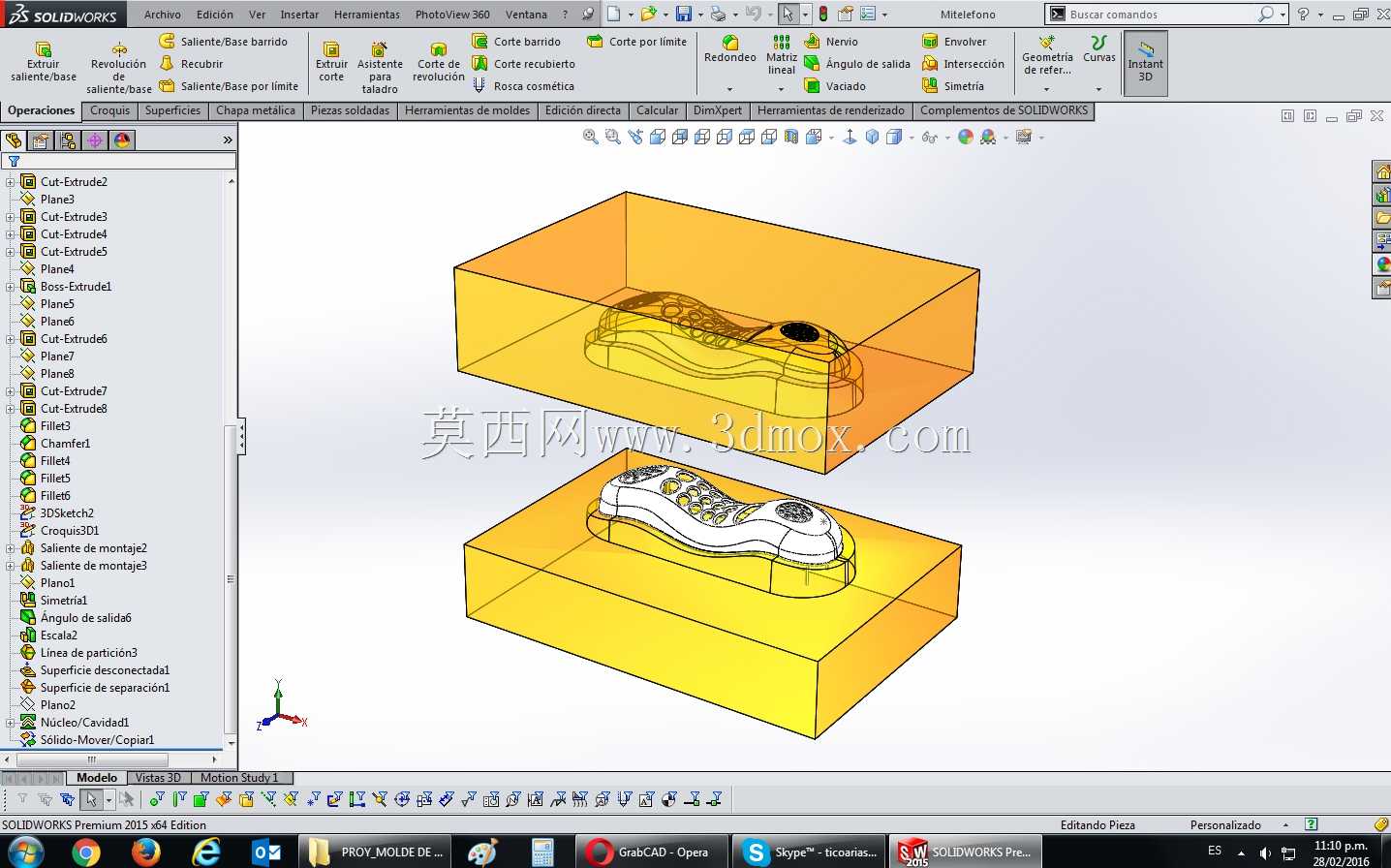

这套模具结构针对鞋类塑胶部件的批量注塑成型场景开发，适配卧式注塑机的安装工位，模架整体采用标准模坯规格，长宽尺寸匹配常用200吨级注塑机的哥林柱间距，开模行程预留足够的取件空间，避免顶出过程中成品与模具型腔发生剐蹭。从结构拆分来看，模具分为定模侧与动模侧两部分，定模型腔完全复刻鞋体的外表面曲面轮廓，所有纹理凹槽都做了脱模斜度处理，斜度取值根据曲面深度控制在1到1.5度区间，既保证成型后外表面无顶白、拉伤缺陷，也能减少注塑过程中熔体填充的流动阻力。动模侧的型芯对应鞋体的内支撑结构，针对鞋体上的镂空孔洞位置，设计了配套的碰穿结构，碰穿面做了0.02毫米的预压量，避免长期生产后出现飞边毛刺。冷却回路的排布完全贴合鞋体的曲面走向，定模侧采用随形水路设计，水路距离型腔表面的距离保持均匀的15毫米，保证成型过程中模温均匀，减少鞋体不同位置的收缩差，避免成品出现翘曲变形。动模侧除了基础冷却水路外，在鞋体厚胶位区域额外增设了隔水片式冷却结构，针对性降低厚壁位置的冷却时间，缩短整体成型周期。顶出结构采用顶针+顶块的组合方式，在鞋体的边缘刚性较好的位置布置平顶针，在曲面弧度较大的位置采用随形顶块，保证顶出力均匀分布，避免顶出过程中成品出现变形、顶穿问题。浇注系统采用侧浇口进料，浇口位置设置在鞋体的非外观面边缘，浇口直径根据熔体流动性匹配取值，填充过程中熔体可以从鞋体一端向另一端平稳流动，避免出现困气、熔接痕缺陷，排气槽开设在熔体最后填充的分型面位置，槽深控制在0.02毫米，既可以顺畅排出型腔内的空气，也不会出现溢料飞边。整套模具的导向定位采用导柱导套+虎口定位的组合结构，导柱布置在模架四个角位，虎口结构设置在模仁的四个侧边，合模过程中可以实现精准定位，避免长期生产后模仁出现错位，保证鞋体的壁厚均匀性。
