工业级数显游标卡尺结构设计

在机械加工车间的日常工序流转里，数显卡尺是一线操作工人、质检人员随身配备的基础测量器具，从毛坯下料后的初检，到数控加工完成后的尺寸复核，再到装配环节的配合公差校验，都能看到这类量具的使用场景。不同于传统机械式游标卡尺需要对齐刻度线人工读数，这款数显结构的卡尺通过内置的位移传感模块，可直接将测量数值通过显示屏输出，能有效降低人工读数带来的视差误差，尤其适合批量零件检测时的快速读数需求，大幅提升工序检验的效率。

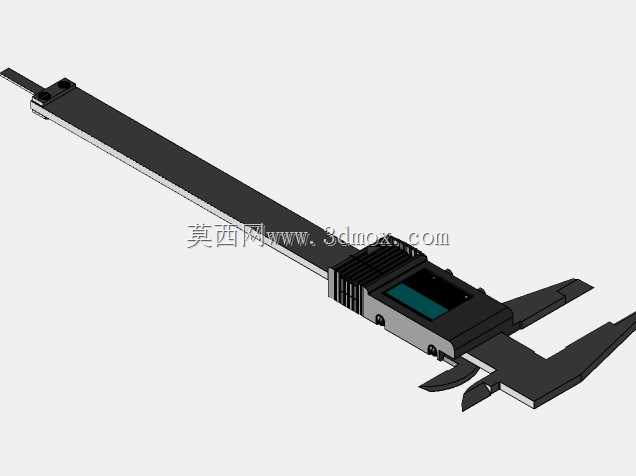

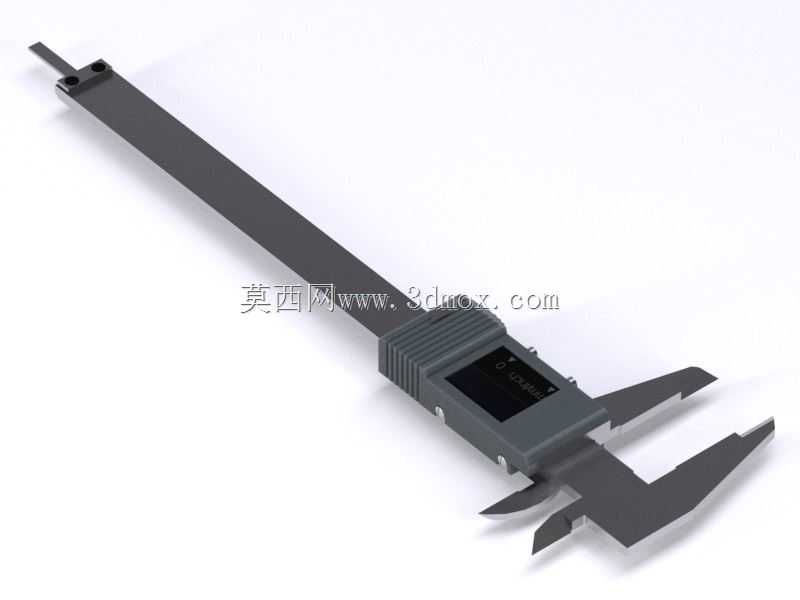

从结构设计层面来看，这款卡尺的主尺采用长条形平直尺身设计，尺身表面做了耐磨硬化处理，日常使用中与滑动尺框的反复摩擦也不易出现刻度磨损、尺身变形的问题，测量基准面的平面度、平行度公差控制在微米级，保证测量基准的可靠性。尺框部分集成了数显模块、锁紧螺钉与内外测量爪，内测量爪用于测量工件内孔直径、槽宽尺寸，外测量爪可完成工件外径、长度、厚度类尺寸的检测，尾部的深度测量杆可伸入盲孔、台阶位置完成深度尺寸测量，单把量具可覆盖多类常规尺寸测量需求，减少工位上不同量具的切换频次。

设计过程中，尺身的滑动阻尼做了针对性调校，既保证尺框可沿尺身顺滑移动无卡滞，又不会出现滑动过松导致的测量位移偏差，锁紧机构可在测量到目标尺寸后固定尺框位置，方便操作人员将量具从工件测量位置移开后再读取数值，避免深孔、狭窄空间内无法直接读数的问题。数显模块的按键布局简洁，仅保留单位切换、数值清零、开关机几个核心功能按键，戴劳保手套操作也不会出现误触，显示屏的字体大小适配车间不同光线环境下的读取需求，强光下也能清晰辨识数值。

从安装与使用边界来看，这款卡尺的整体尺身长度适配0-150mm的常规测量量程，可满足绝大多数普通机加工零件的尺寸检测需求，尺身整体重量控制在单手可轻松握持的范围，长时间手持测量也不会产生明显的手部疲劳，测量爪的尖端做了圆弧过渡处理，既保证可伸入狭窄槽位完成测量，又不会因为尖角过于锋利造成操作人员划伤、工件表面刮伤的问题。日常使用中，只需要定期清洁尺身表面的切削液、金属碎屑，避免异物进入尺框与尺身的配合间隙，即可长期保证测量精度，不需要复杂的维护操作，适配车间复杂的使用环境。
