高精度机械式游标卡尺结构数模

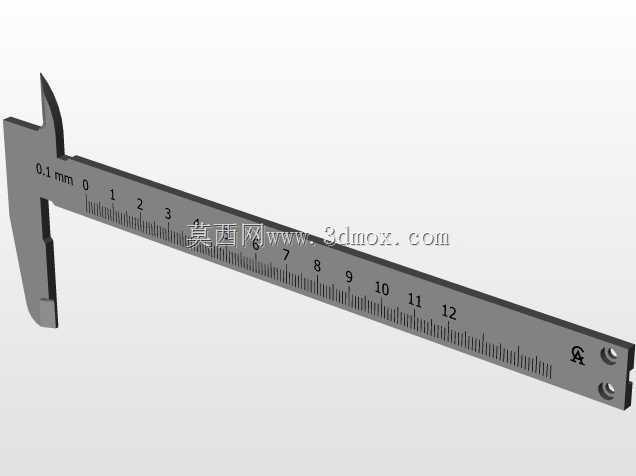

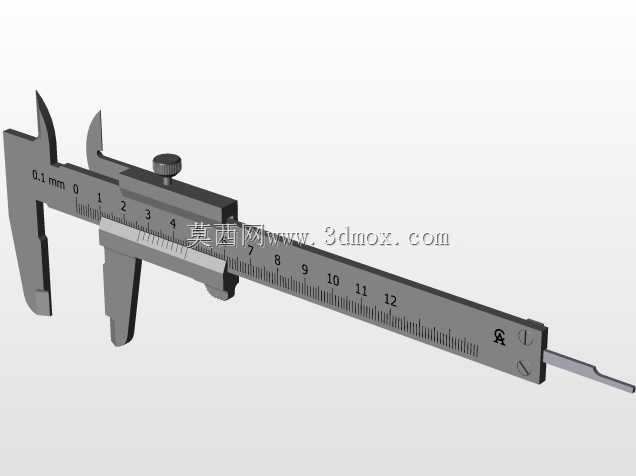

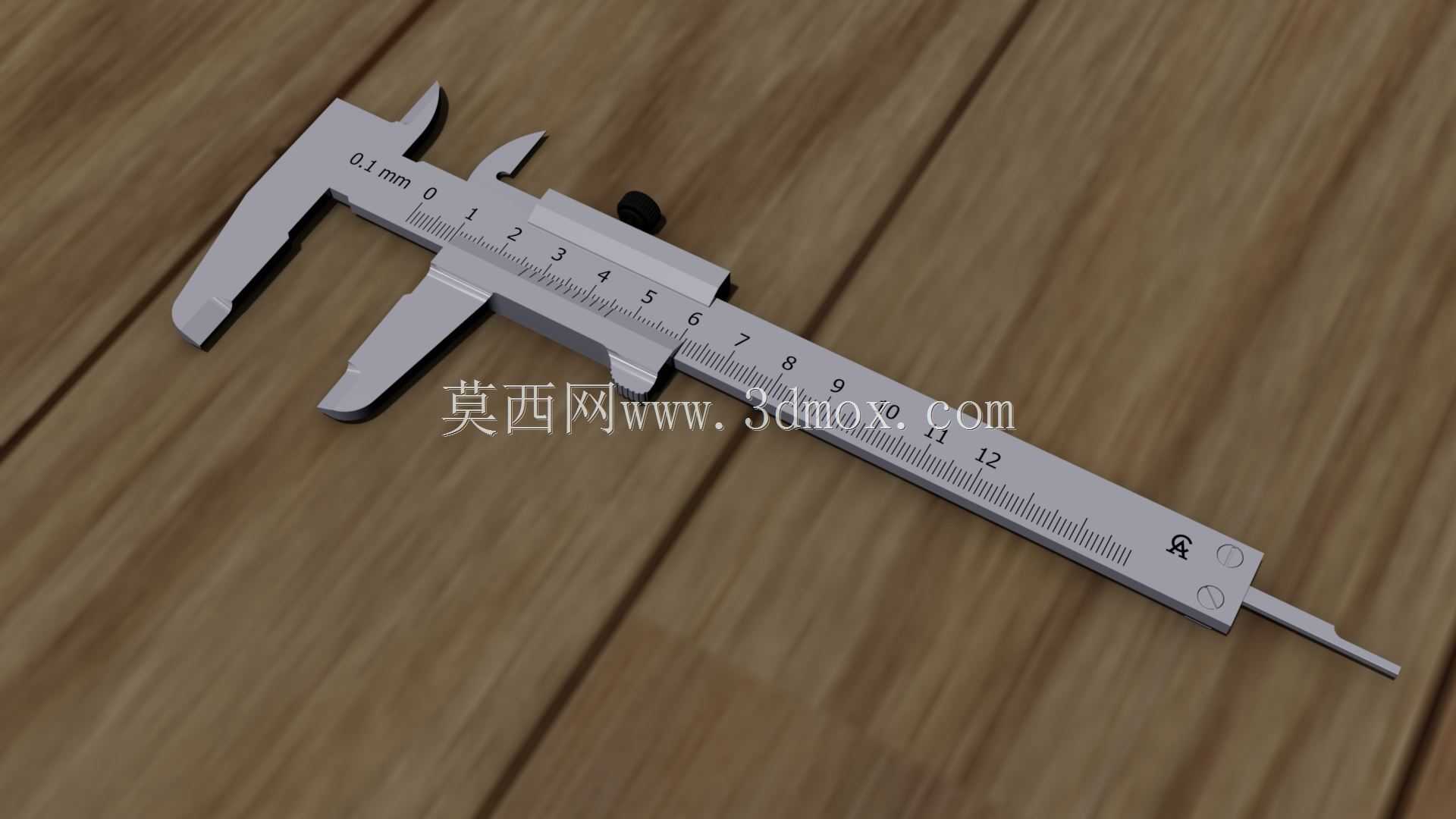

这款游标卡尺数模还原了机械式游标卡尺的完整结构，可覆盖日常机械加工、五金装配、教学实训等多场景的长度尺寸检测需求，是机械加工车间、计量校验工位、职业院校实训课堂里最常见的通用测量器具，能完成工件内外径、深度、台阶差等多类尺寸的直接测量，无需额外搭配辅助测头即可完成常规检测作业。从结构设计来看，数模完整复现了主尺、游标尺、内外测量爪、深度尺、锁紧螺钉的全部配合关系，主尺刻度按公制测量标准排布，量程覆盖0-150mm常规测量区间，主尺本体采用平直长条结构，测量爪与主尺为一体化刚性结构设计，避免长期使用后爪口变形带来的测量误差；游标尺与主尺的滑动配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又不会因间隙过大产生测量晃动偏差，锁紧螺钉的位置设置在游标尺上部，操作时拇指可直接推动游标尺滑移，到位后旋紧螺钉即可固定读数位置，适配单手操作的使用习惯。在实际应用中，这类机械式游标卡尺无需供电，对车间油污、粉尘环境的适应性远高于数显类量具，不存在电池亏电、电子元件受油污侵蚀失效的问题，适合生产现场的高频次快速测量；内外测量爪的刃口做了圆弧过渡处理，测量内径时可自动贴合孔壁找正直径位置，测量外径时平面测爪可与工件基准面完全贴合，避免测爪倾斜带来的读数偏差，尾部延伸的深度测杆与主尺端面保持齐平基准，测量盲孔深度、台阶高度时可直接以主尺端面为定位基准，无需额外换算基准差值。建模过程中严格遵循量具的形位公差要求，主尺导向面的直线度、测量爪工作面的平面度、测杆与主尺的平行度都按实际量具的加工精度做了结构约束，各滑动部件的配合面预留了实际装配所需的间隙，不存在结构干涉问题，可直接用于结构教学演示、测量原理动画制作、实训场景的三维布局搭建，也可作为机械基础课程中量具结构认知的配套教学模型，帮助初学者快速理解游标读数原理、各部件的功能作用与实际操作的注意事项，避免纯理论讲解的抽象感。
