手动式通用工装夹具三维结构设计

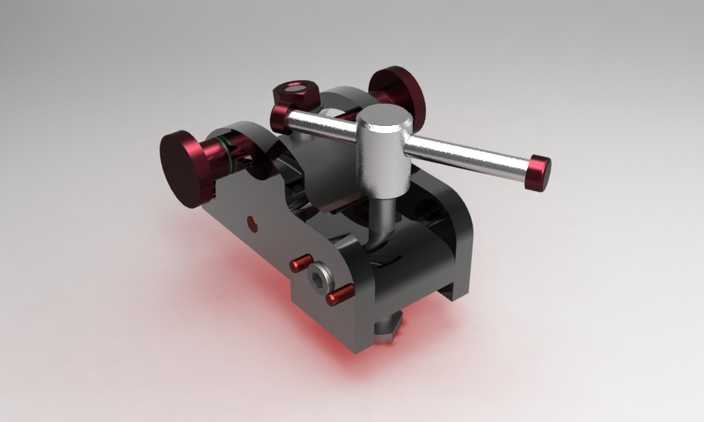

本作品为手动操作的通用型工装夹具三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成夹具体基座、操作手柄、夹紧顶杆、侧压调节旋钮、锁紧压头、定位销轴等单个零件的特征建模，通过拉伸、旋转、倒角、螺纹扫描等基础特征命令构建零件的基础几何形态，针对零件上的安装孔位、定位槽、配合轴径等关键尺寸，严格按照工装夹具的通用设计公差要求进行参数化约束，保证后续装配环节各配合面的干涉检查能够精准完成。装配阶段通过同轴、面重合、平行、距离等配合约束完成整体机构的组装，同时对活动部件添加了机械运动限位约束，模拟夹具实际使用时的开合行程，确保手柄扳动、侧顶杆旋进的运动路径无结构干涉。渲染环节针对不同零件的材质特性进行了区分设置：夹具体基座采用发黑处理的碳钢材质，调整材质的漫反射粗糙度、金属度参数还原金属哑光质感，表面添加细微的喷砂纹理提升真实感；操作手柄、侧压旋钮的握持部分采用酒红色电木材质，设置合适的高光反射参数模拟绝缘塑胶的温润质感；顶杆、销轴等传动受力零件采用镀铬光亮金属材质，提升金属反光的锐利度；场景采用柔和的三点布光方案，主光从斜上方投射勾勒夹具整体轮廓，辅光补全暗部细节避免结构死黑，底部添加微弱的漫反射红光烘托金属部件的质感，最终渲染图清晰展现夹具的整体结构与各部件的装配关系。设计思路上，这款通用夹具兼顾多场景装夹需求，中部的垂直下压机构配合两侧的水平侧顶机构，可实现对不同外形工件的多点同步夹紧，手柄采用杠杆增力结构设计，降低手动操作的施力强度，侧压旋钮采用细牙螺纹传动，保证夹紧行程的微调精度，可适配机械加工、工件检测、装配固定等多场景的装夹需求，整体结构紧凑，操作便捷，无冗余设计部件，所有受力部位均做了加厚处理保证夹具的结构刚性与使用寿命。
