大众汽车引擎曲轴高精度三维建模作品

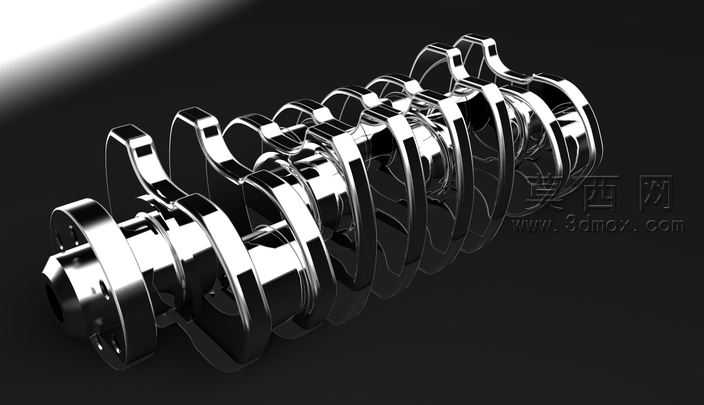

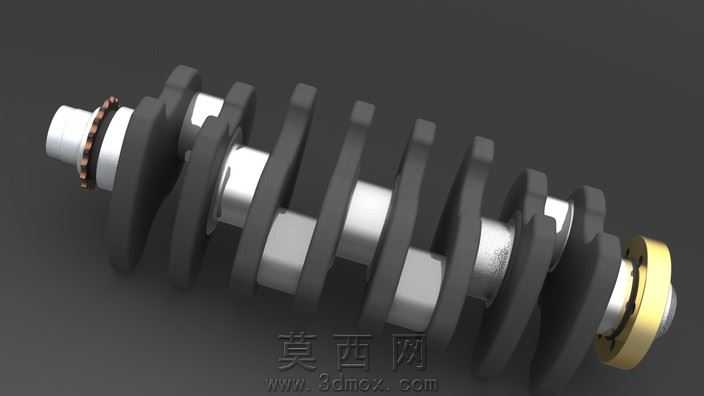

本作品为汽车发动机核心部件曲轴的三维建模成果，建模过程参考大众车型引擎的真实曲轴实物，以卡尺测绘获取的真实尺寸数据为基础，在SolidWorks软件中完成全参数化建模。建模阶段首先梳理曲轴的整体结构逻辑：该曲轴为直列四缸引擎配套的全支撑曲轴，包含五道主轴颈、四道连杆轴颈，前后端分别设置油封轴颈、正时驱动安装位与飞轮连接法兰，各轴颈之间通过平衡重块连接，整体结构遵循内燃机曲轴的动平衡设计逻辑。建模时先绘制主轴颈的同轴心基准轴，以此为基础逐段绘制各轴颈的回转截面，通过回转特征生成基础轴体结构，再根据曲柄销的偏心距参数，偏移基准面绘制连杆轴颈的截面轮廓，完成曲柄部分的实体构建。平衡重块部分采用放样特征实现曲面过渡，确保各平衡重的质心位置与设计值一致，还原真实曲轴的动平衡设计特性。细节建模阶段，对轴颈表面的圆角过渡、油道开孔位置、键槽结构进行精准还原，前端的正时链轮安装位、止推片安装槽，后端的飞轮定位销孔、油封配合面都按照实物尺寸逐一构建，保证各安装位的配合尺寸符合机械设计公差要求。材质与渲染阶段，为不同部位匹配对应材质属性：主轴颈与连杆轴颈部分赋予高抛光钢材材质，还原轴颈表面精加工后的金属光泽与细微磨削纹理；平衡重部分赋予铸铁哑光材质，体现铸造成型后的粗糙质感；前端的止推垫片、后端的密封环分别赋予铜合金与金色镀层材质，区分不同零部件的材质差异。渲染时采用三点布光方案，主光源从侧上方打光突出轴颈的圆柱曲面轮廓，辅光源补光弱化阴影死区，背光源勾勒曲轴整体轮廓，背景选用深灰色哑光背景突出金属部件的质感，最终渲染效果清晰展现曲轴的整体结构与各部位细节。设计过程中严格遵循真实曲轴的结构参数，确保各轴颈的同轴度、曲柄销的偏心距、平衡重的分布角度都与实物一致，模型可用于发动机结构教学、装配干涉检查、动力学仿真分析等场景，完整还原了内燃机核心动力部件的结构特征。
