手动锁紧式通用工装夹具三维设计

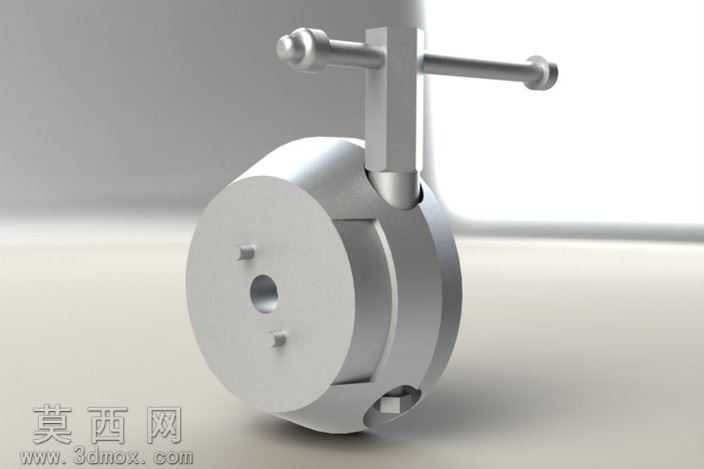

本作品为手动操作的通用工装夹具三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一拆分细化各个功能部件，确保各零件间的装配关系精准无干涉。模型整体采用回转式主体结构，核心夹紧主体为圆盘式基座，基座端面设置定位孔与定位凸点，可适配不同规格工件的快速定位需求，侧面集成T型手动操作杆，操作杆与内部锁紧机构通过精密的轴孔配合连接，转动操作杆即可驱动内部的偏心锁紧结构完成工件的夹紧与松脱动作，整体传动路径简洁，操作力矩传递效率高，无需额外辅助工具即可完成装夹操作。材质渲染阶段，整体模型赋予金属哑光不锈钢材质，通过调整材质的粗糙度、反射率参数，还原金属加工件的真实质感，操作杆的握持部位做了细微的纹理处理，模拟实际五金件的防滑加工细节，基座端面的定位凸点做了边缘倒角处理，既符合实际机械加工的工艺要求，也避免尖锐棱角带来的应力集中问题。结构设计上充分考虑了通用装夹的适配性，圆盘基座的底部设置有安装卡槽，可快速固定在不同的工作台面或加工设备上，内部锁紧结构采用模块化设计，可根据装夹工件的尺寸需求更换不同规格的压块，拓展夹具的适用范围。建模过程中对所有活动部件做了装配间隙的预留，模拟实际零件加工的公差配合要求，确保手动操作时的顺畅度，不会出现卡滞或过松的问题，整体模型的所有特征均采用参数化驱动，后续可根据实际使用需求快速调整基座直径、操作杆长度、锁紧行程等核心参数，无需重新搭建模型即可衍生出不同规格的同类型夹具产品。渲染阶段采用工作室柔光环境，通过多角度的光源布置，清晰展现夹具的结构轮廓与金属材质质感，重点突出操作机构与夹紧主体的连接关系，让观看者可以直观理解夹具的操作逻辑与工作原理，整体模型结构完整，无缺失特征，无多余冗余面片，可直接用于工程出图、3D打印验证或工装方案演示使用。
